Динамик 3 ГДШ-13-8: характеристики, размеры и применение

Динамик 3 ГДШ-13-8 — это классический советский широкополосный громкоговоритель диаметром 130 мм и сопротивлением 8 Ом, который остается популярным выбором для сборки акустических систем среднего класса. Благодаря надежной конструкции и сбалансированному звучанию, он часто используется радиолюбителями и аудиофилами для создания колонн, музыкальных центров и абонентских громкоговорителей.

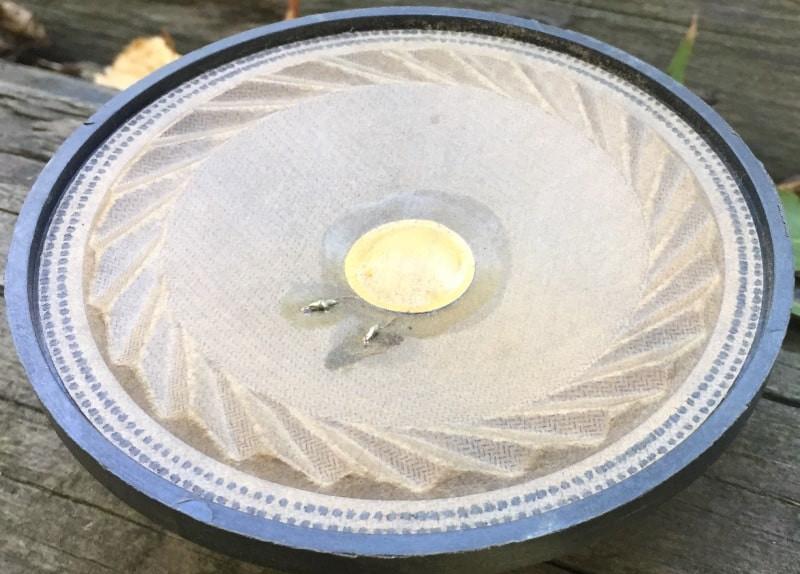

3 ГДШ-13-8

Модель отличается высокой долговечностью и качественной передачей звука, что делает её востребованной на рынке запчастей для ретро-аудиотехники. В отличие от современных аналогов, этот динамик обладает характерным «теплым» звуком и высокой ремонтопригодностью. Если вы ищете замену или аналог, обратите внимание на динамик 3 ГДШ-7-8, который имеет схожие принципы построения, но меньший диаметр диффузора.

Таблица технических характеристик 3 ГДШ-13-8

Ниже приведены основные параметры динамика, необходимые для расчета акустического оформления (сабвуфера, колонки).

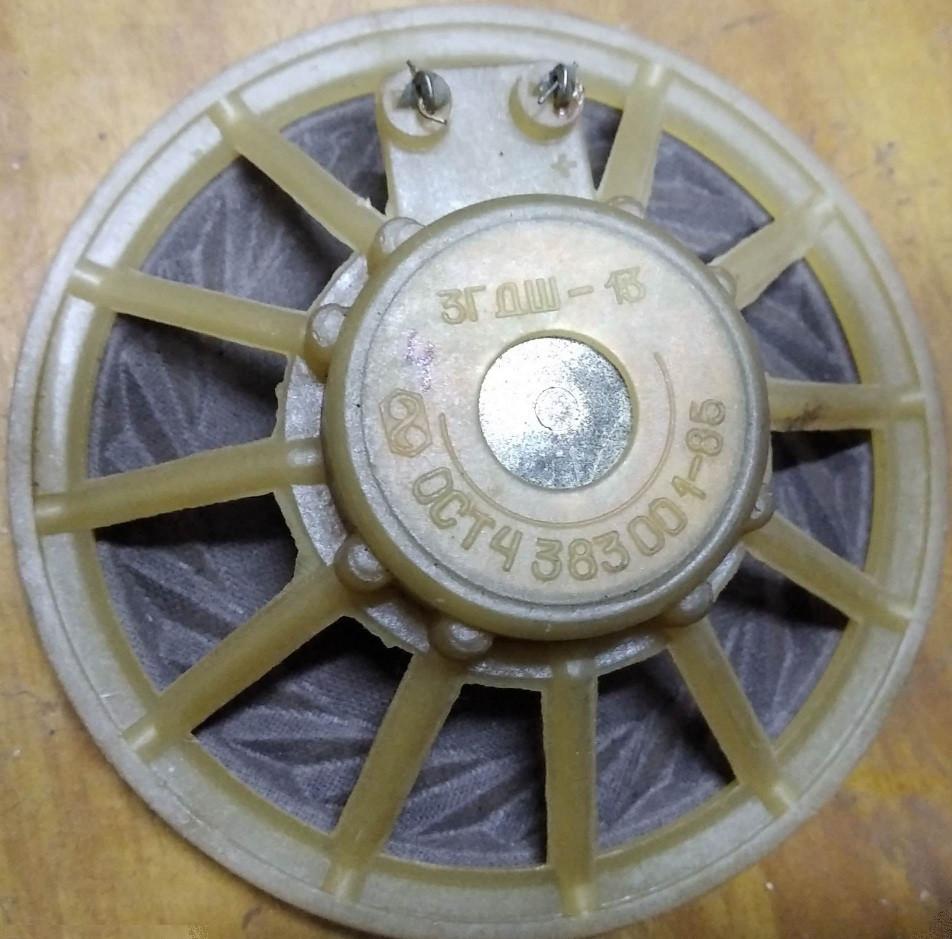

3 ГДШ-13-8
Модель 3 ГДШ-13-8
Тип Широкополосный громкоговоритель (ГДШ)
Номинальное сопротивление 8 Ом
Диаметр диффузора 13 см (5.2 дюйма)
Мощность Рабочая: 0.25 Вт, Паспортная: 3 Вт, Долговременная: 6 Вт, Кратковременная: 10 Вт
Чувствительность 91 дБ
Диапазон частот 160 – 12500 Гц (по паспортным данным), 50-15000 Гц (общий)
Основной резонанс (Fs) 160 Гц (±30 Гц)
Ход диффузора 5 мм
Магнит Кольцевой феррит М25БА170 (К36х18х6 мм)
Вес 0.9 кг (с учетом веса магнитной системы)
Расшифровка 3-я модификация, Громкоговоритель Динамический Широкополосный, 130 мм, 8 Ом

Конструкция и описание динамика

Головка громкоговорителя выполнена электродинамического типа. Конструкция является широкополосной, круглой формы, с неэкранированной магнитной цепью, что позволяет устанавливать её в открытые акустические системы переносной бытовой радиоаппаратуры.

Изготовитель: ПО «Пластмассовых изделий», г. Гомель.

Назначение: для применения в открытых акустических системах переносной бытовой радиоаппаратуры третьей группы сложности и абонентских громкоговорителей для работы в помещениях.

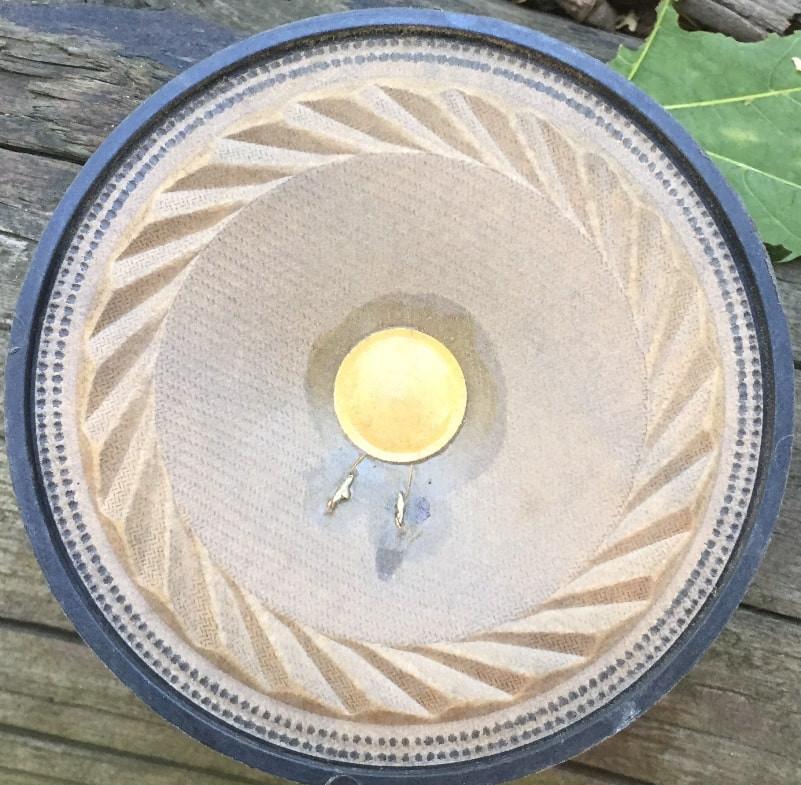

3 ГДШ-13-8

Основные технические характеристики:

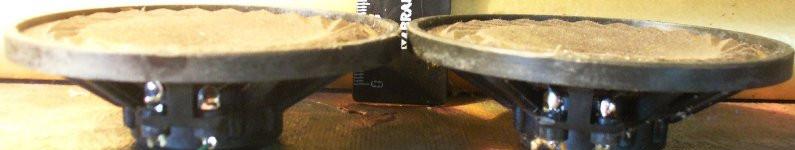

3 ГДШ-13-8

Диапазон воспроизводимых частот: 160 – 12500 Гц

Чувствительность: 91 дБ

Номинальное звуковое давление: 0,32 Па

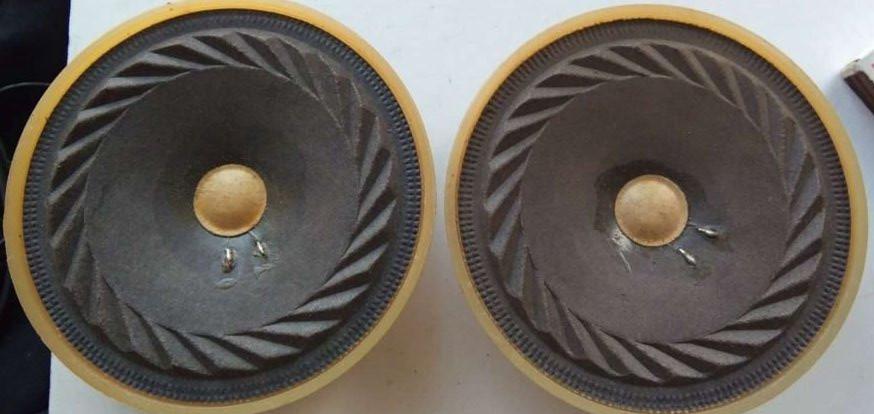

3 ГДШ-13-8

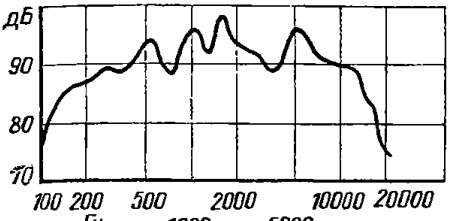

Неравномерность АЧХ: 14 дБ

Коэффициент гармоник на частотах:

400 – 1000 Гц: 5%

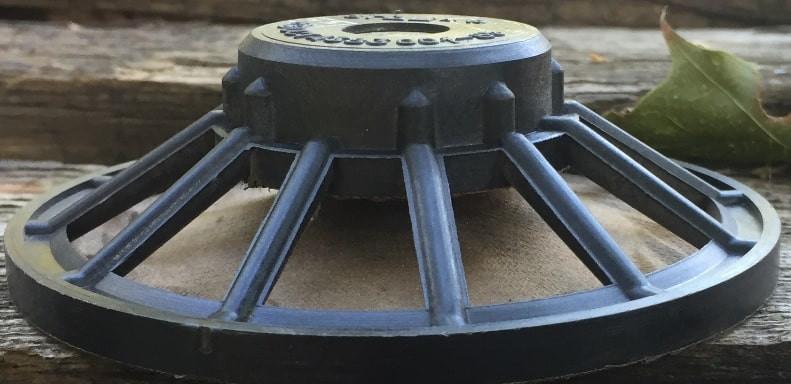

3 ГДШ-13-8

2000 – 6300 Гц: 3%

Сопротивление: 8 Ом

Мощность:

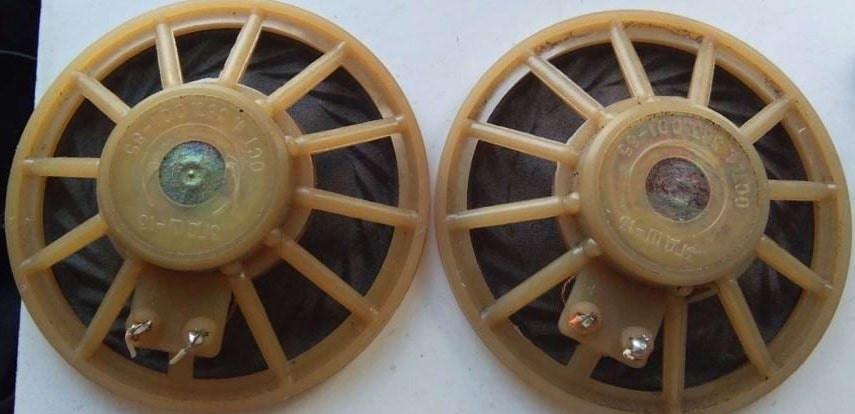

3 ГДШ-13-8

рабочая: 0,25 Вт

паспортная: 3 Вт

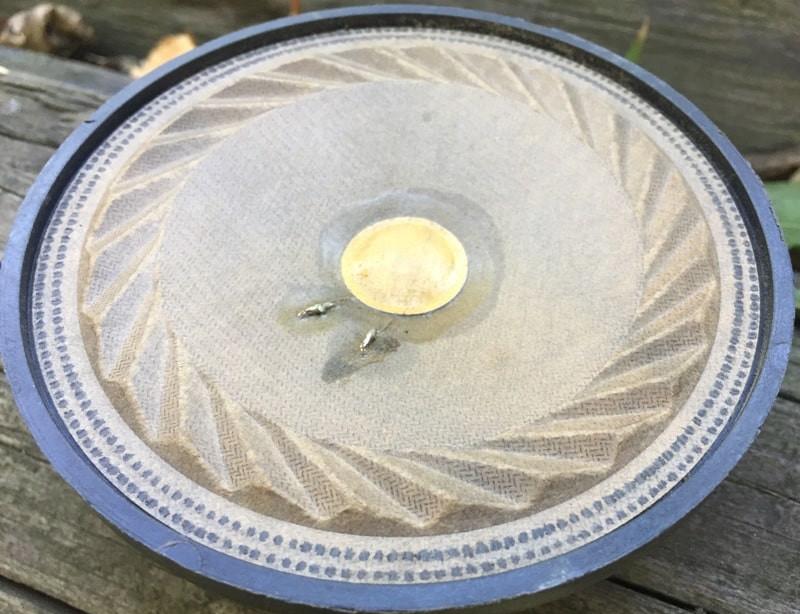

3 ГДШ-13-8

долговременная: 6 Вт

кратковременная: 10 Вт

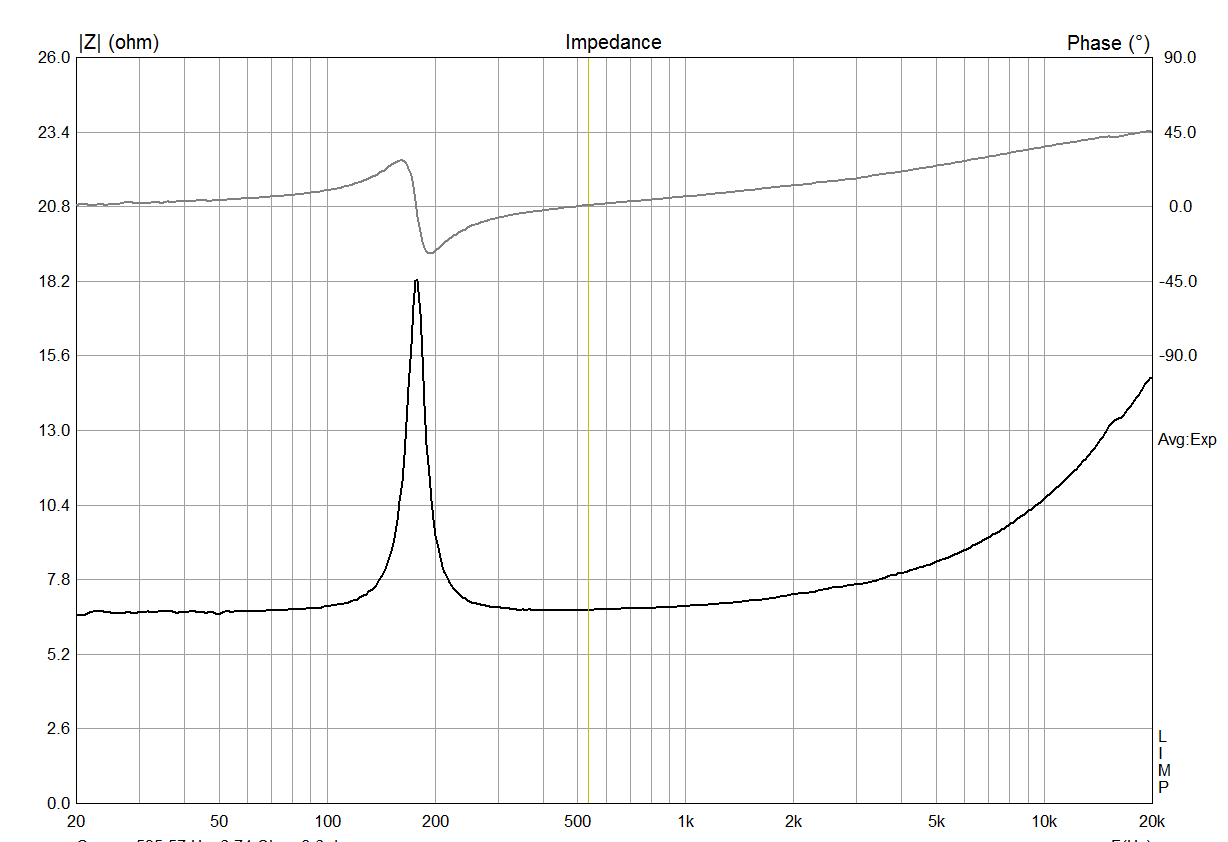

Основной резонанс: 160 Гц (±30 Гц)

3 ГДШ-13-8

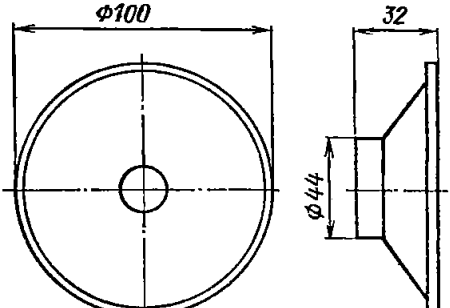

Размеры: Ø100х32 мм

Вес: 0,1 кг

3 ГДШ-13-8

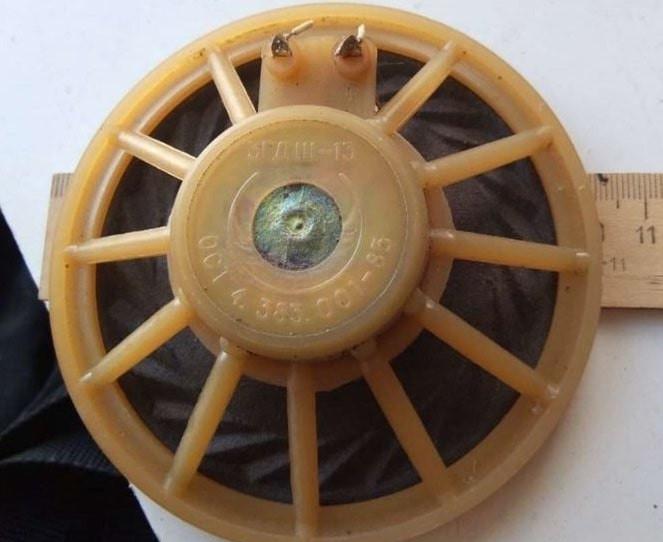

Конструкция

3 ГДШ-13-8

Головка громкоговорителя электродинамического типа, , круглая, с неэкранированной магнитной цепью. Корзина изготовлена из пластмассы. Диффузор с подвесом изготовлены из бумажной массы с пропиткой. Подвес тангенциальный. Центрирующая шайба из пропитанной ткани. Пылезащитный колпачок тканевый с пропиткой.

3 ГДШ-13-8

Магнитная цепь:

  1. кольцевой ферритовый магнит марки М25БА170 размером К36х18х6 мм;
  2. керн диаметром 10 мм;
  3. верхний фланец с отверстием диаметром 11,3 мм;
    4. 3 ГДШ-13-8
  4. радиальная ширина воздушного зазора 0,65;
  5. высота воздушного зазора 2,5 мм;
  6. индукция в зазоре 0,8 Тл.
    7. 3 ГДШ-13-8
3 ГДШ-13-8

3 ГДШ-13-8

Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,09 мм, намотка двухслойная, общее число витков 62, в первом слое 32 витка, во втором – 30, омическое сопротивление 8 Ом (±0,3 Ом) Каркас звуковой катушки изготовлен из бумаги марки КОН-30. Высота ЗК 13 мм, внутренний диаметр 10,3 мм, внешний (вместе с намоткой) 10,7 мм, высота намотки 4,2 мм.

3 ГДШ-13-8

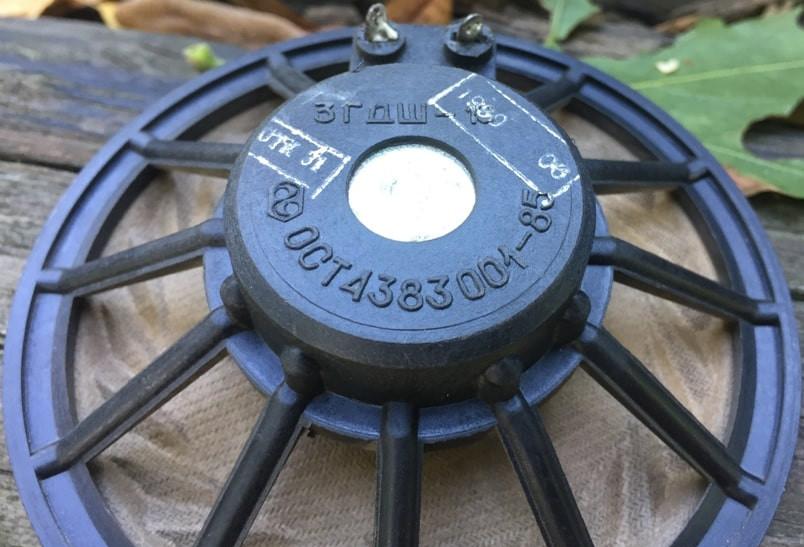

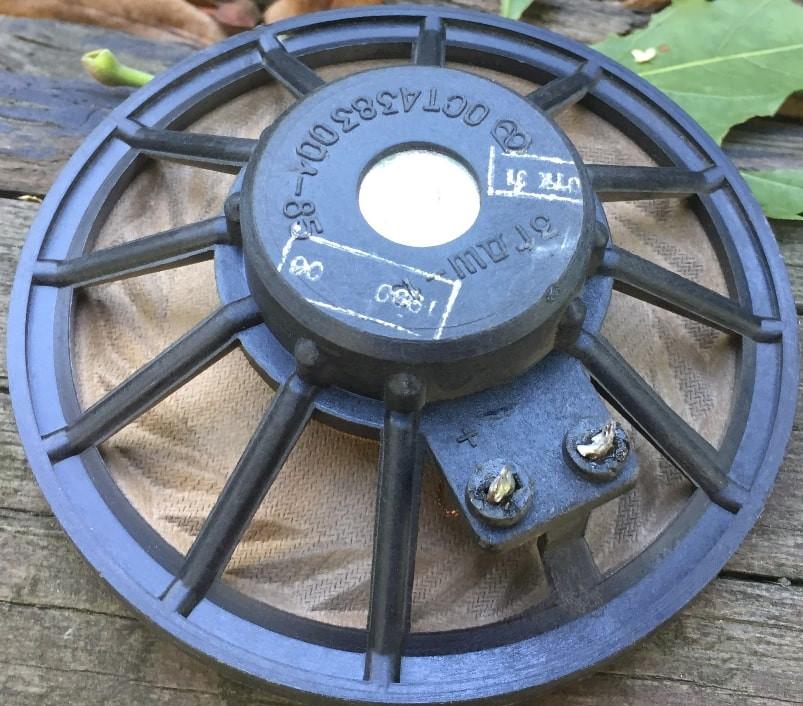

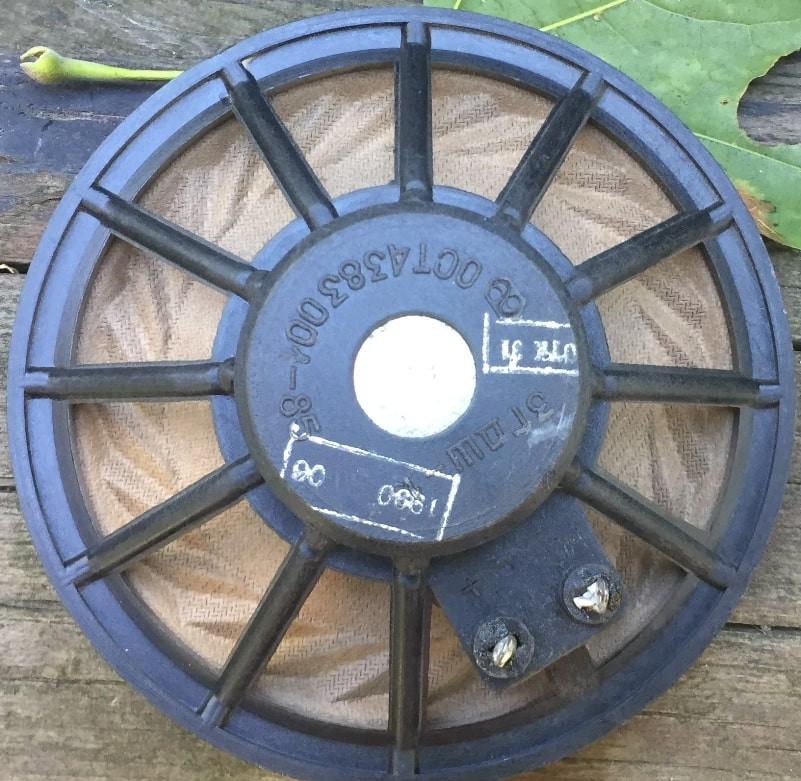

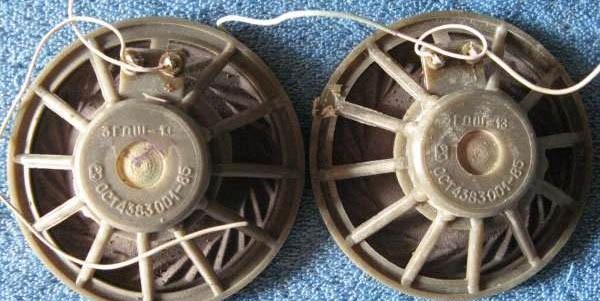

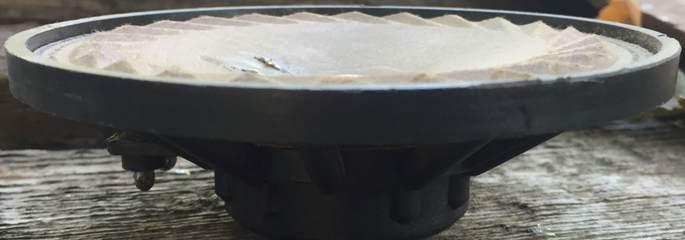

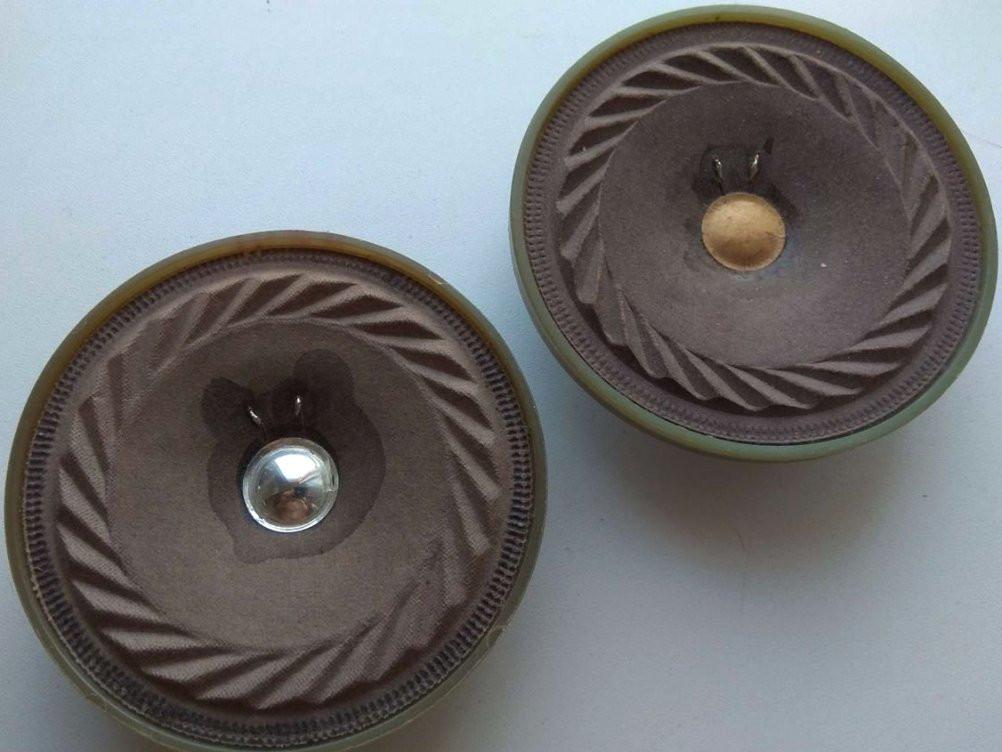

Кроме 3ГДШ-13 выпускался схожий динамик в пластмасовой раме, это , на фото ниже он слева, справа – 3ГДШ-13:

3 ГДШ-13-8

Для тех, кто интересуется более крупными моделями, рекомендуем ознакомиться с параметрами динамика 3 ГДШ-14-4, который имеет увеличенный диаметр и предназначен для более мощных акустических систем.
