Динамик 35 ГД-1 «Эстония» (3.843.018): характеристики, размеры и применение

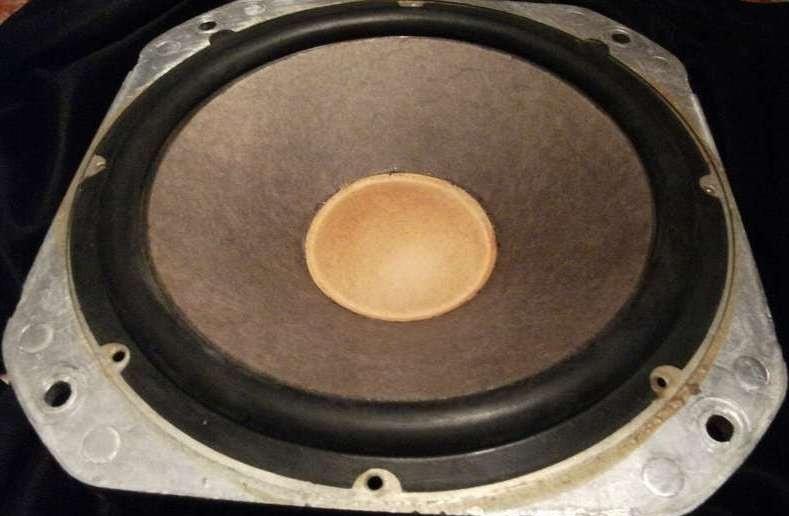

Советский низкочастотный динамик 35 ГД-1 «Эстония» (каталожный номер 3.843.018) — это громкоговоритель мощностью 35 Вт и сопротивлением 4 Ом, разработанный для акустических систем высшей и первой групп сложности. Изготовленный на ТПО «РЭТ» в Таллинне, этот компонент отличается надежностью и способен обеспечивать чистое звучание с глубоким басом благодаря большому ходу диффузора.

Модель 3.843.018 является разновидностью динамической головки . Динамик широко применялся в домашних аудиосистемах, профессиональных студиях и театрах. Его технические параметры позволяют эффективно воспроизводить широкий частотный диапазон, что делает его востребованным среди аудиофилов и реставраторов советской техники.

Особое внимание при проектировании акустики уделяется диффузору: его большой диаметр и ход обеспечивают низкие искажения на низких частотах. Конструкция динамика включает прочную корзину из алюминиевого сплава и магнитную систему на ферритовых кольцах, что гарантирует стабильную работу даже при длительных нагрузках.

Таблица технических характеристик 35 ГД-1 «Эстония»

Ниже приведены основные параметры динамика, необходимые для расчета акустического оформления (фазоинвертора или закрытого ящика).

Параметр	Значение
Ход диффузора	6 мм
Размеры в дюймах	12 дюймов
Тип громкоговорителя	НЧ (низкочастотный)
Назначение	Домашние АС, студии
Диаметр динамика	300 мм
Вес	3,5 кг
Номинальная мощность	35 Вт
Электрические параметры	F0=55 Гц, Qts=0,35
Минимальная мощность	5 Вт
Диаметр магнита	100 мм
Характер звучания	Чистое, насыщенное
Происхождение	Советские динамики
Расшифровка модели	35 ГД-1
Полярность	Указана на корпусе

Изготовитель: ТПО «РЭТ», г. Таллинн.

Назначение: для установки в акустические системы высшей и первой групп сложности. Динамики устанавливались в такие известные модели, как . Модель 3.843.018 часто рассматривают как аналог других советских НЧ-головок, например, Динамик 3.843.019 «Эстония».

Технические характеристики:

Диапазон воспроизводимых частот: 31,5 – 4000 Гц

Чувствительность: 85 дБ

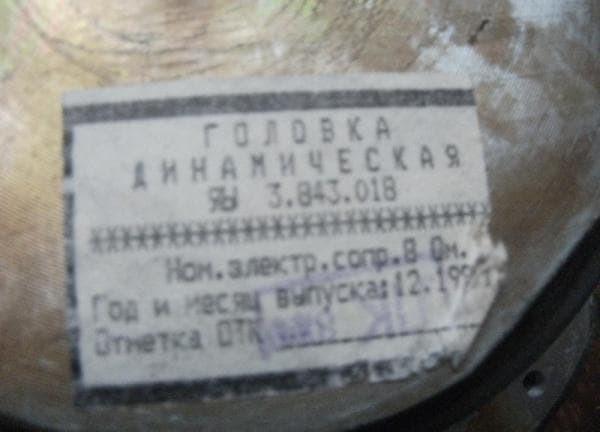

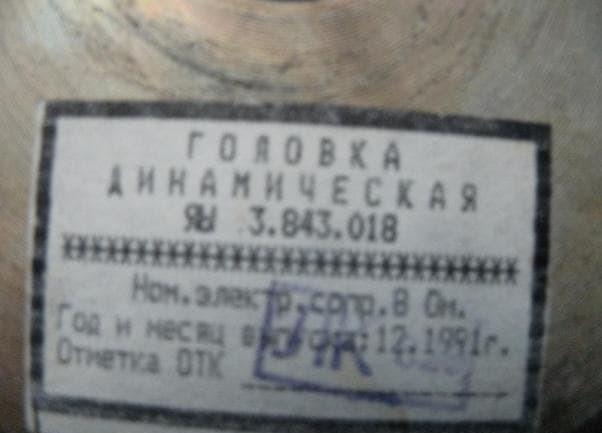

Сопротивление: 8 Ом

Предельная шумовая (паспортная) мощность: 50 Вт

Долговременная мощность: 50 Вт

Полная добротность: 0,21

Частота основного резонанса: 25 Гц

Размер: 200х200х100 мм

Описание конструкции:

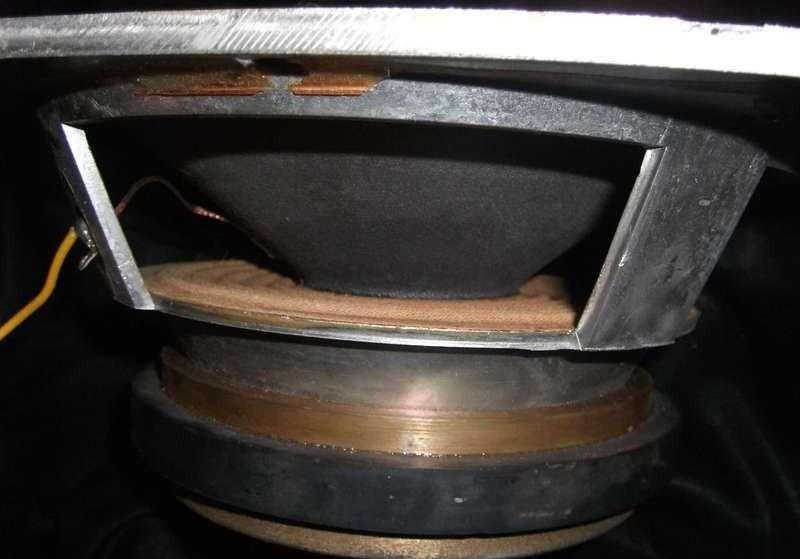

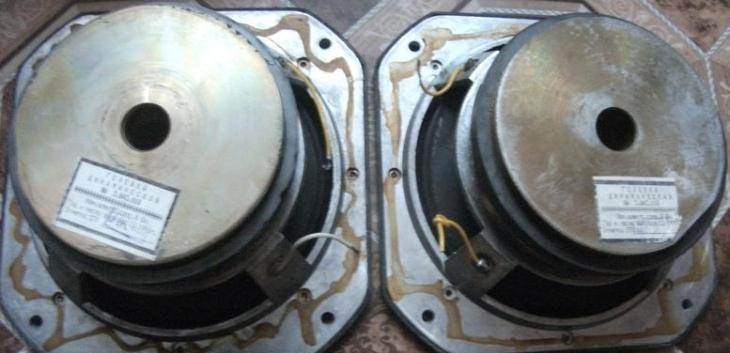

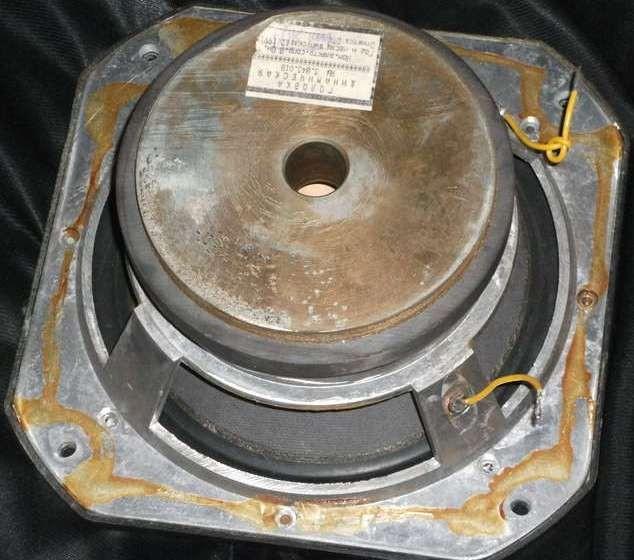

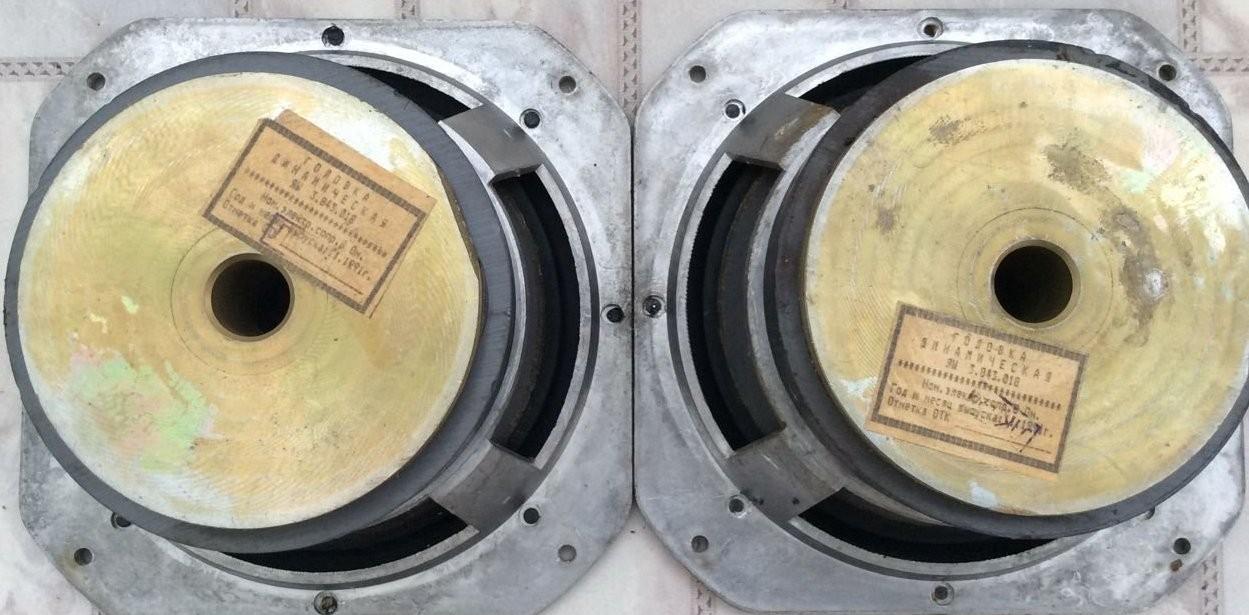

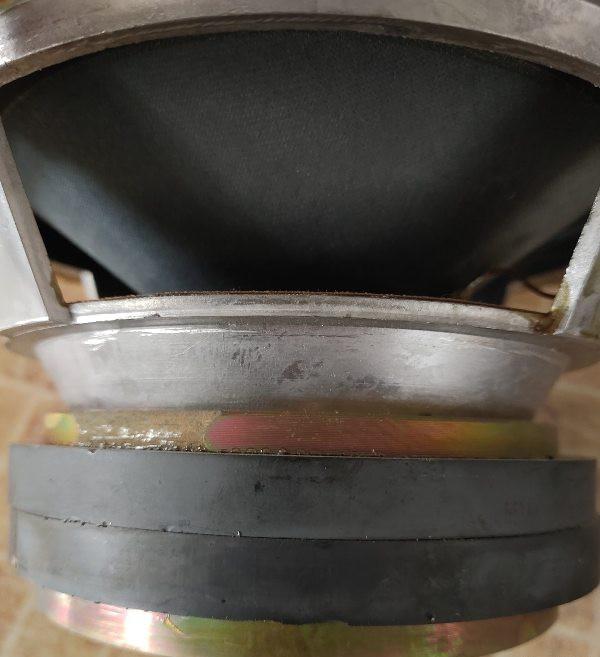

Динамик круглый, низкочастотный с неэкранированной магнитной системой. Магнитная система состоит из двух колец феррита размером 134х57х12 мм. Корзина изготовлена из алюминиевого сплава методом литья. Подвижная система состоит из резинового подвеса, центрирующей шайбы из ткани с пропиткой и диффузора. Диффузор, как и пылезащитный колпачок, изготовлен из бумаги. Диаметр керна 49,6 мм, отверстие в нем 21 мм.

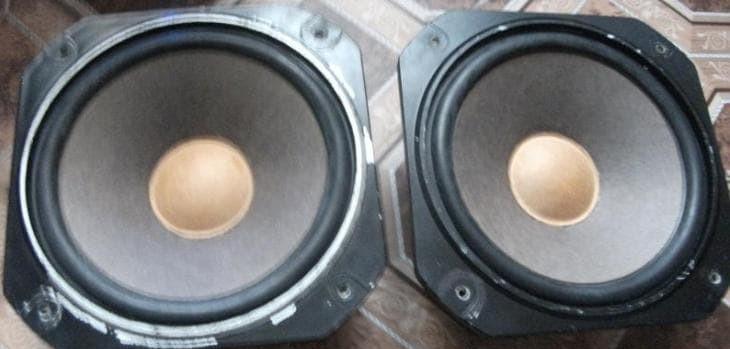

В зависимости от партии, динамики могли отличаться пылезащитными колпаками и способом приклейки подвеса. Для сравнения, более современный вариант — Динамик 8 ГДШ-1-4 (4 ГД-35).

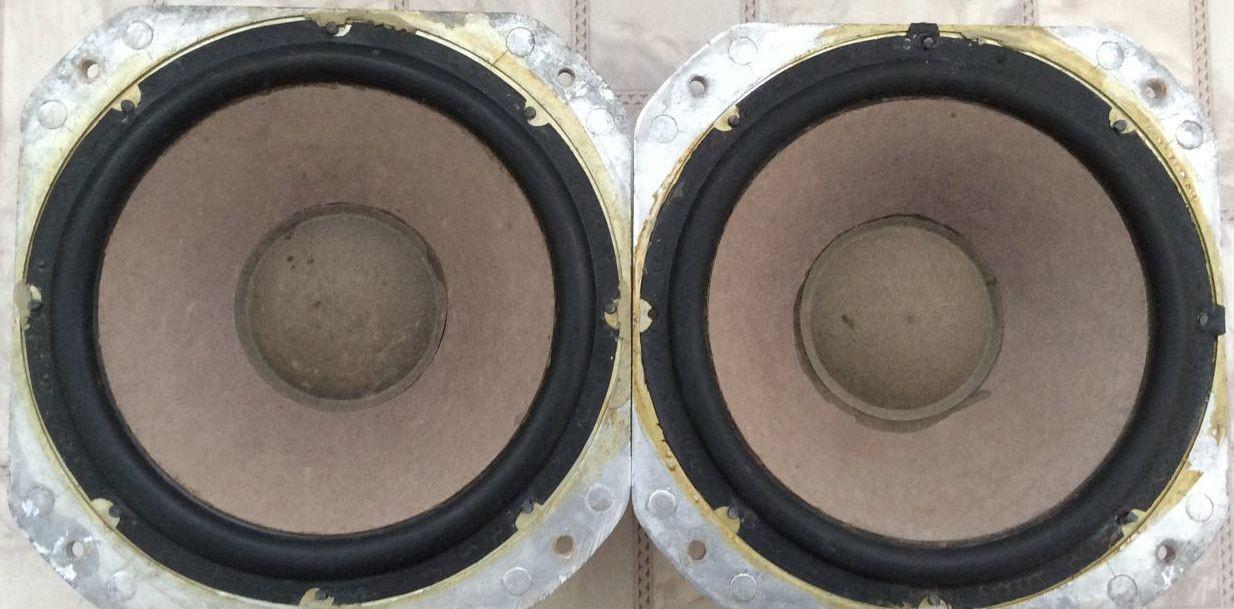

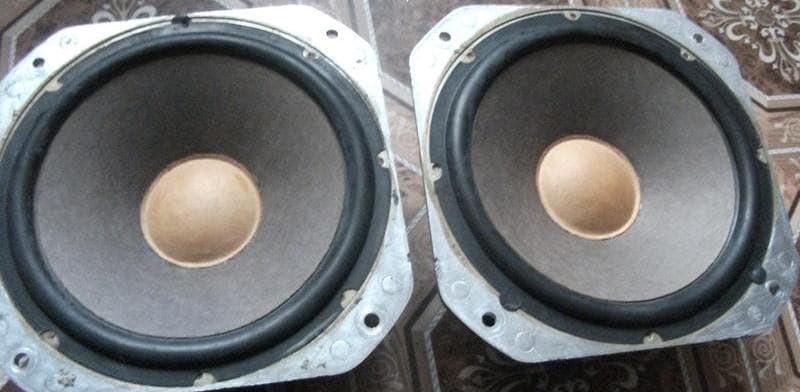

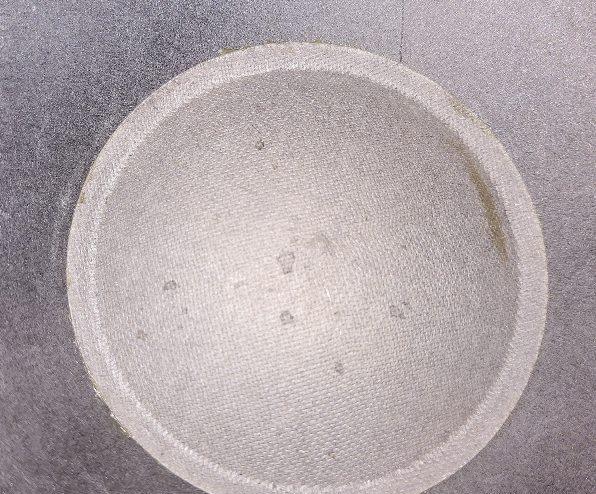

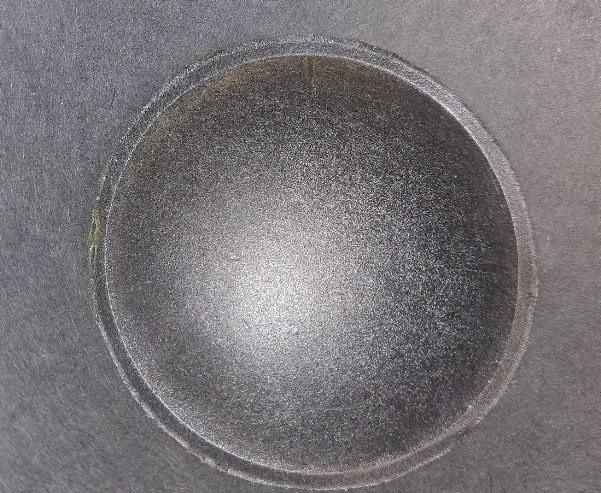

Существуют два основных варианта исполнения: там, где колпак маленький, подвес приклеен снизу, а сам колпачок гладкий. Где колпак большой, подвес приклеен сверху, а колпак имеет шершавую текстуру в клетку.
