Динамик 3.843.019 «Эстония»: характеристики, размеры и аналоги

Низкочастотный модели 3.843.019 «Эстония» (производство Пунане РЭТ) — это легендарный советский динамик, который до сих пор ценится аудиофилами за надежность и специфическое «теплое» звучание. Он устанавливался в качестве низкочастотного звена в акустических системах и . Модель 3.843.019 часто сравнивают с аналогом 75 ГДН-2-8 (3.843.014), однако имеет ряд конструктивных отличий.

Данная модель славится сбалансированным звуком, высокой чувствительностью и широким диапазоном рабочих частот. Благодаря качественной магнитной системе и бумажному диффузору, динамик обеспечивает чистое воспроизведение как музыкальных, так и голосовых частот, что делает его отличным выбором для реставрации vintage-акустики или создания современных Hi-Fi систем.

Технические характеристики динамика 3.843.019

Ниже приведена таблица основных параметров, определяющих совместимость динамика с различными корпусами и усилителями.

Конструкция и особенности звучания

Конструкция динамика 3.843.019 отличается высокой прочностью и долговечностью. Рама выполнена из алюминия методом литья, что обеспечивает жесткость конструкции и снижает нежелательные резонансы. Диффузор и звуковой колпачок изготовлены из бумаги, а подвес (в зависимости от года выпуска и ремонта) может быть резиновым или пеноматериальным.

Ключевой особенностью магнитной системы является использование кольцевого ферритового магнита размером 134х72х12 мм. Для усиления магнитного потока к заднему фланцу приклеен дополнительный кольцевой ферритовый магнит размером 86х32х15 мм. Это решение позволяет достичь высокой чувствительности и контроля диффузора на низких частотах.

Звуковая катушка намотана на алюминиевый каркас, что улучшает рассеивание тепла и повышает надежность динамика при длительной работе. Керн имеет отверстие диаметром 20 мм для вентиляции, а фланцы имеют толщину 7-9 мм, что обеспечивает надежное крепление в акустических шкафах.

Где применялся динамик «Эстония»

Основной сферой применения данной модели были советские акустические системы среднего и высокого класса. В частности, он входил в состав знаменитых . Также этот динамик можно встретить в других модификациях серии «Эстония» и в самодельных Hi-Fi системах, где ценится его способность передавать глубокий и насыщенный бас.

Для тех, кто ищет замену или аналог, стоит обратить внимание на динамик 35 ГД-1 «Эстония», который часто используется в ВЧ-звенах, или современные решения, такие как AudioPur RT7040-03, если требуется апгрейд акустической системы.

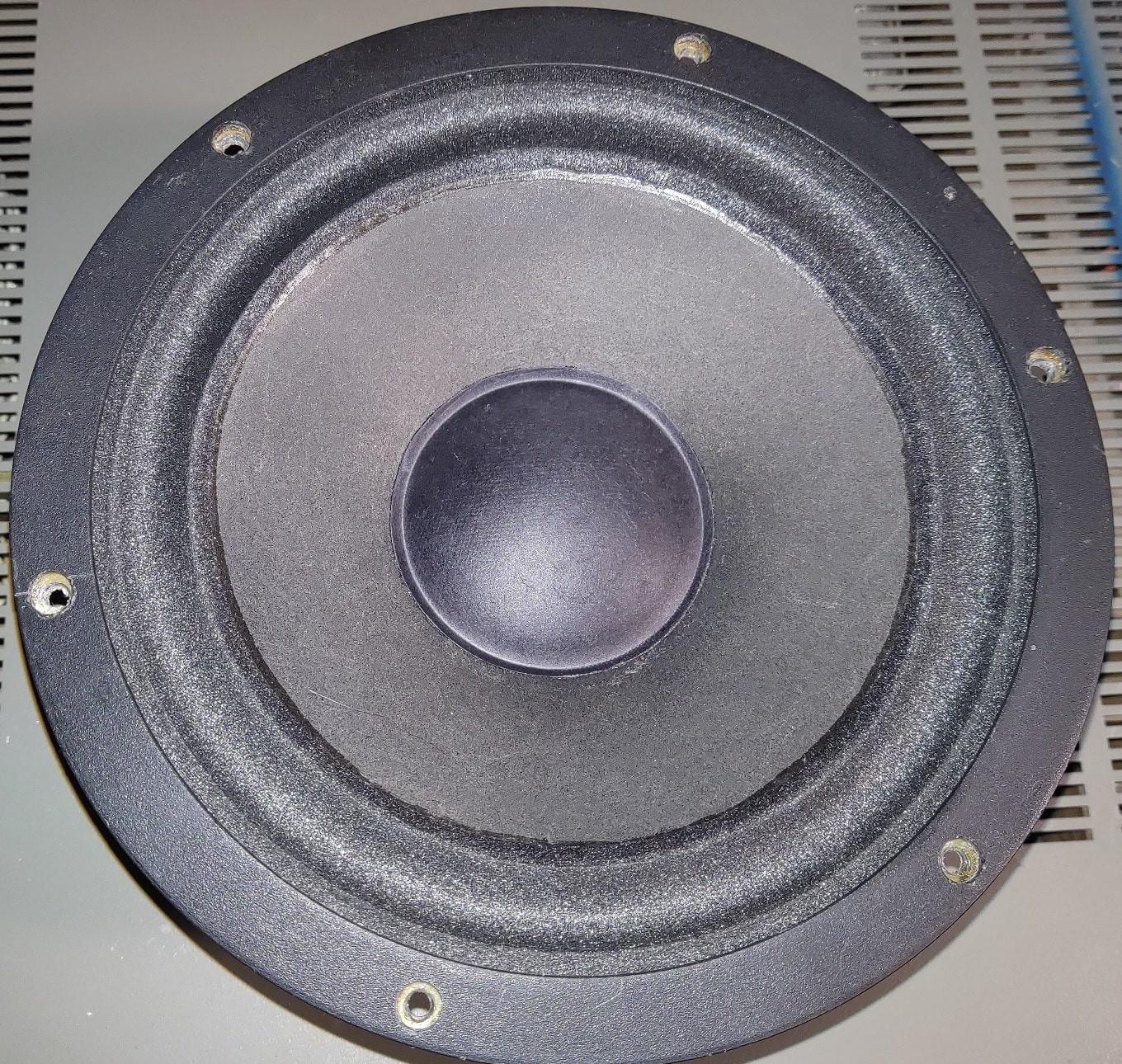

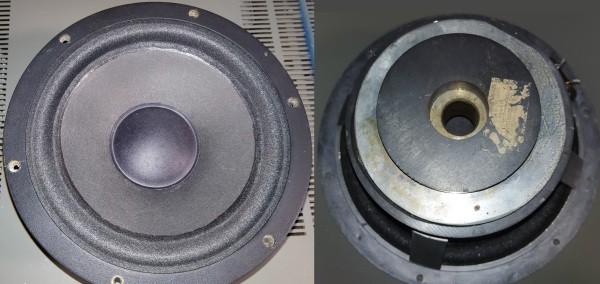

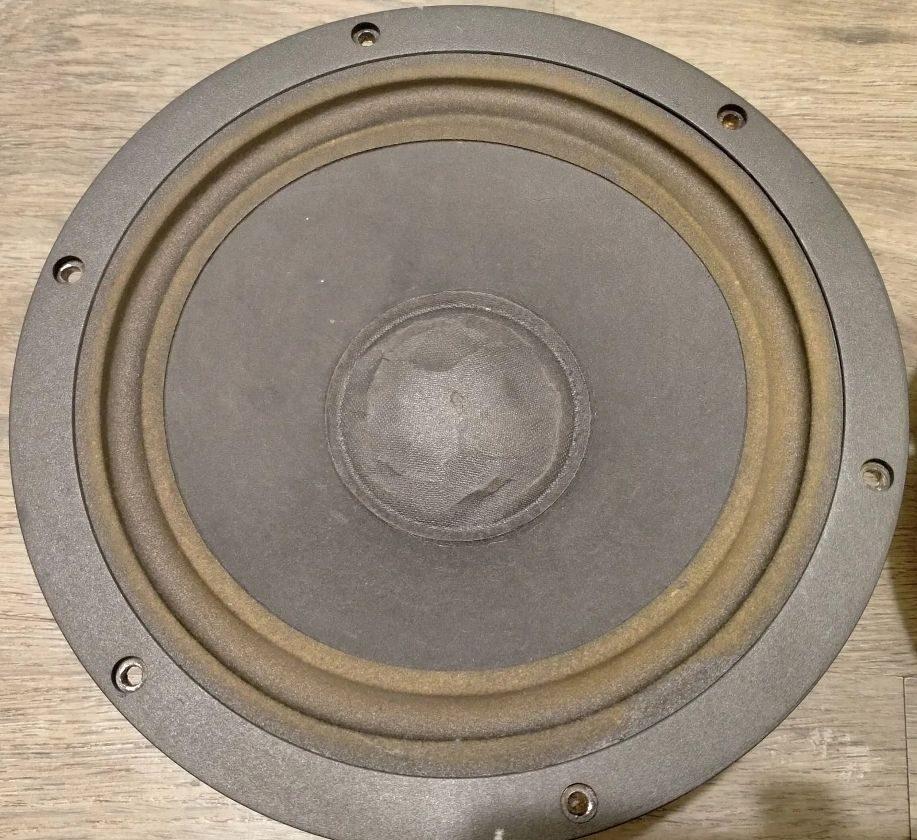

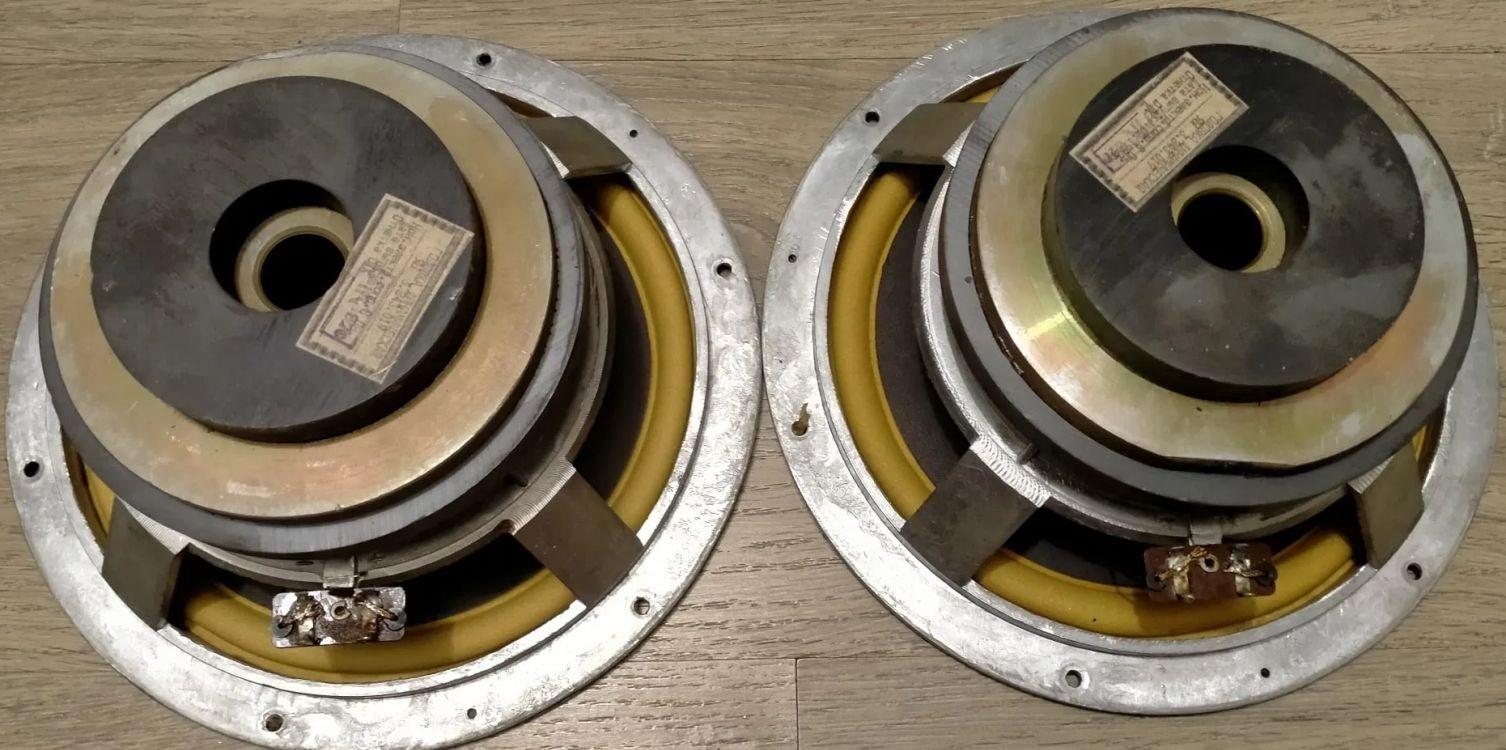

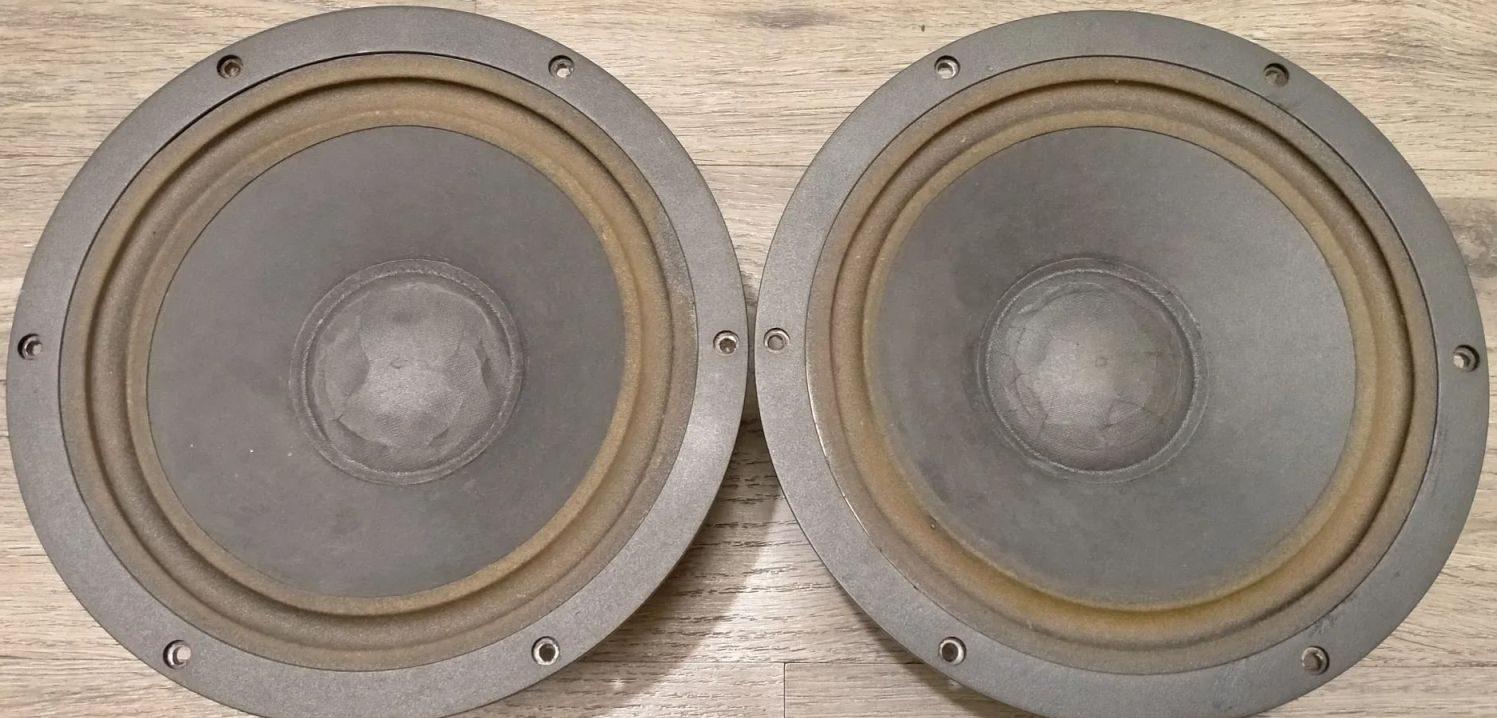

Ниже представлены детальные фотографии динамика 3.843.019, демонстрирующие его конструкцию, магнитную систему и маркировку.

Характеристики 3.843.019:

Диапазон воспроизводимых частот: 20 – 5000 Гц

Чувствительность: 85 дБ

Номинальная мощность: 75 Вт

Сопротивление: 8 Ом

Габаритные размеры: Ø224х100 мм

Вес: 3,5 кг

Описание 3.843.019

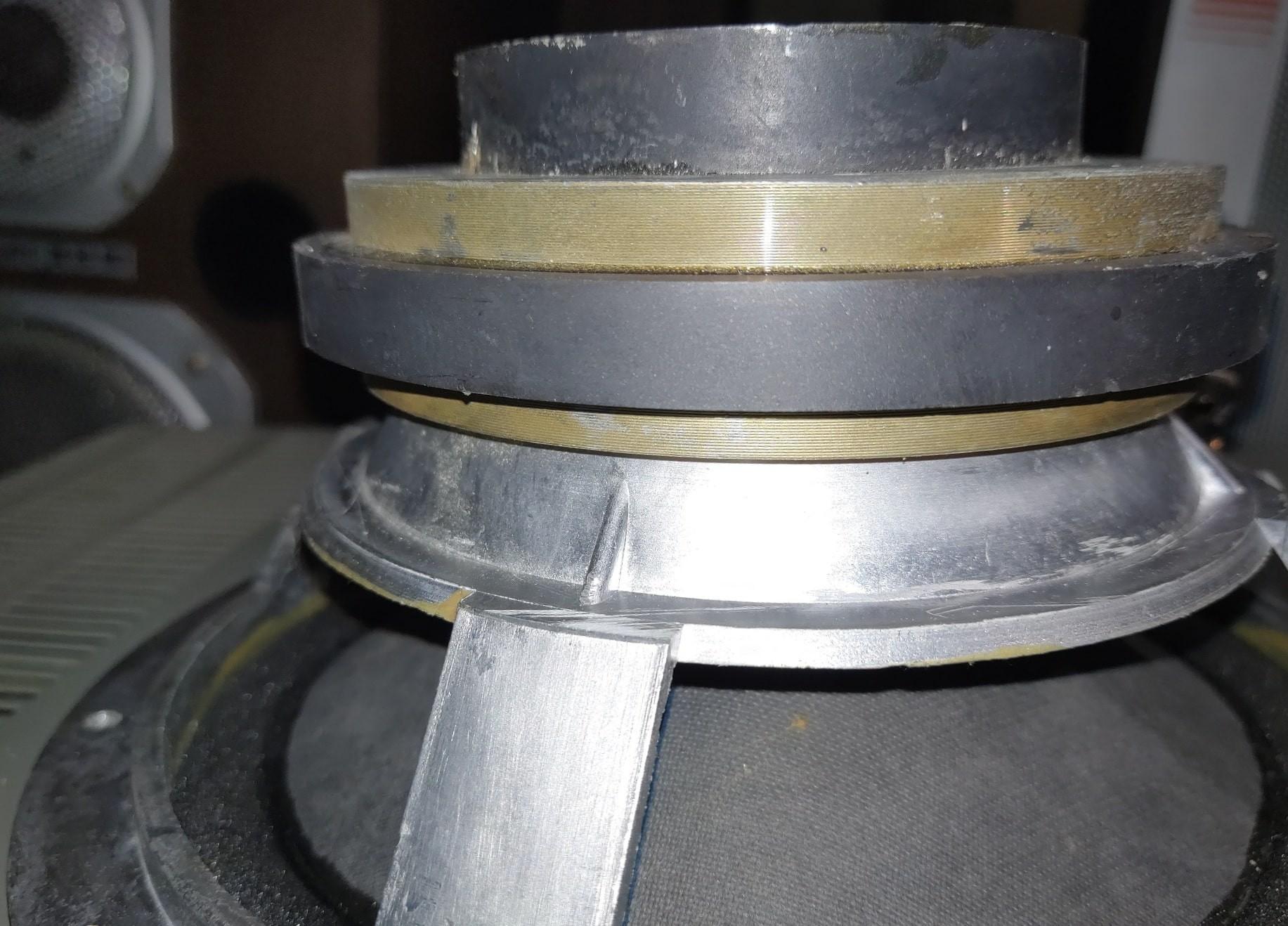

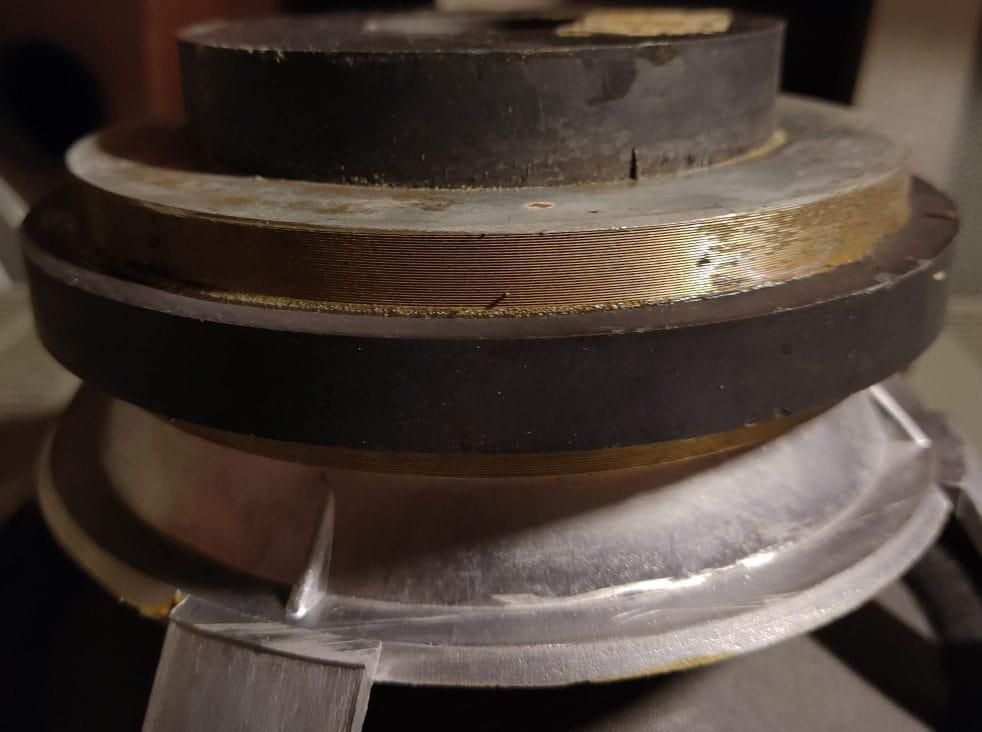

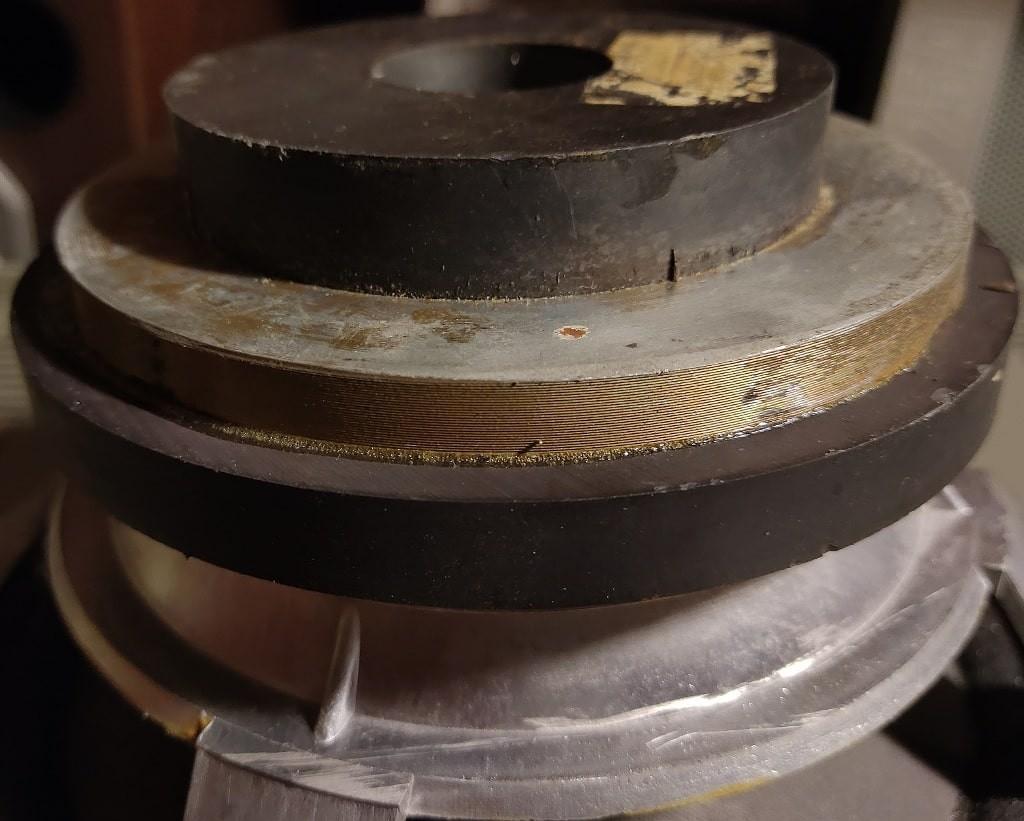

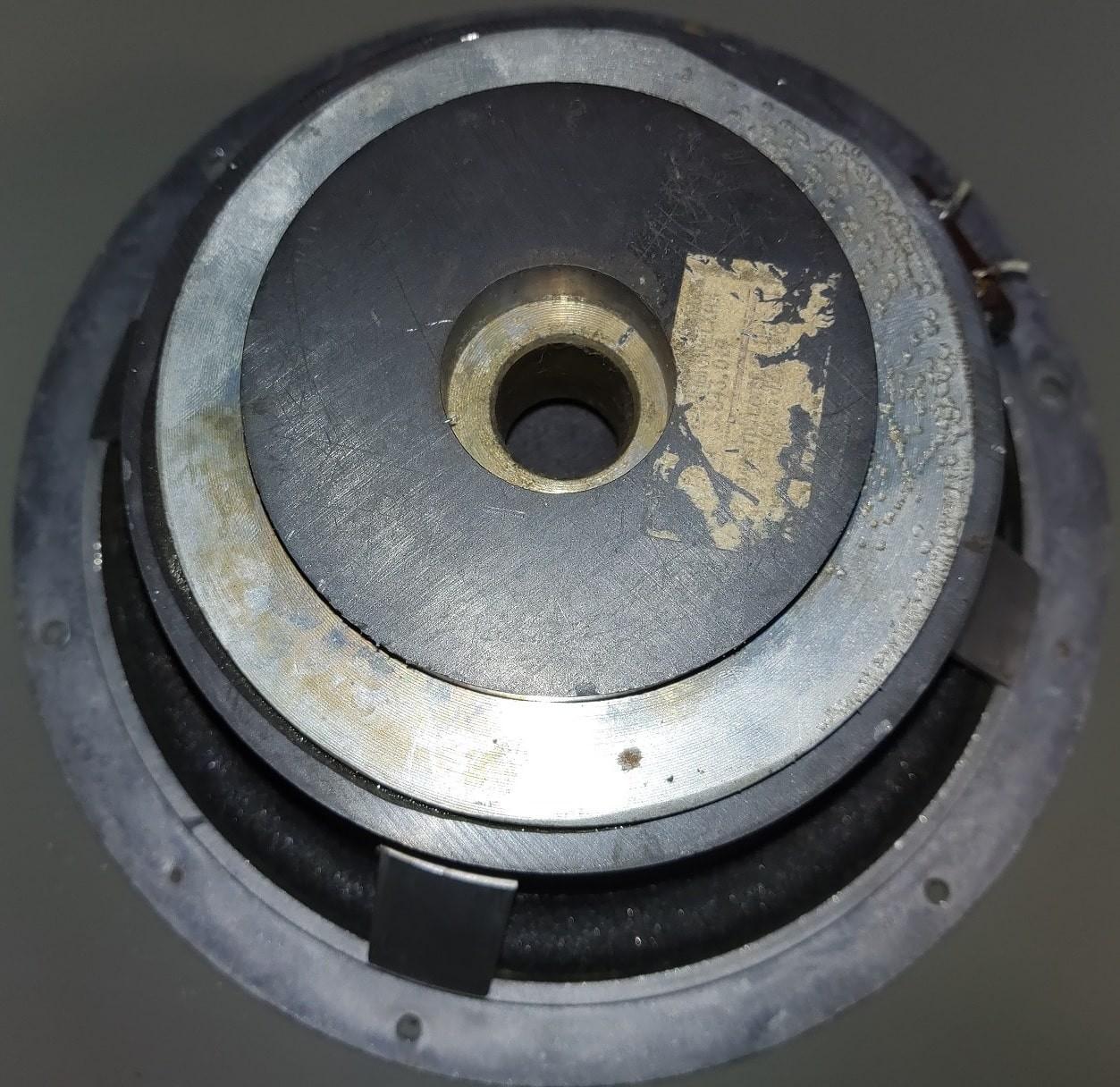

Рама выполнена из алюминия методом литья. Диффузор и колпачок бумажные. Подвес резиновый (на фото пеновый, заменен после ремонта). Магнитная система построена на кольцевом ферритовом магните размером 134х72х12 мм. К заднему фланцу приклеен дополнительный кольцевой ферритовый магнит размером 86х32х15 мм. Керн с отверстием диаметром 20 мм. Верхний фланец имеет размер 118х7 мм, нижний – 118х9 мм.

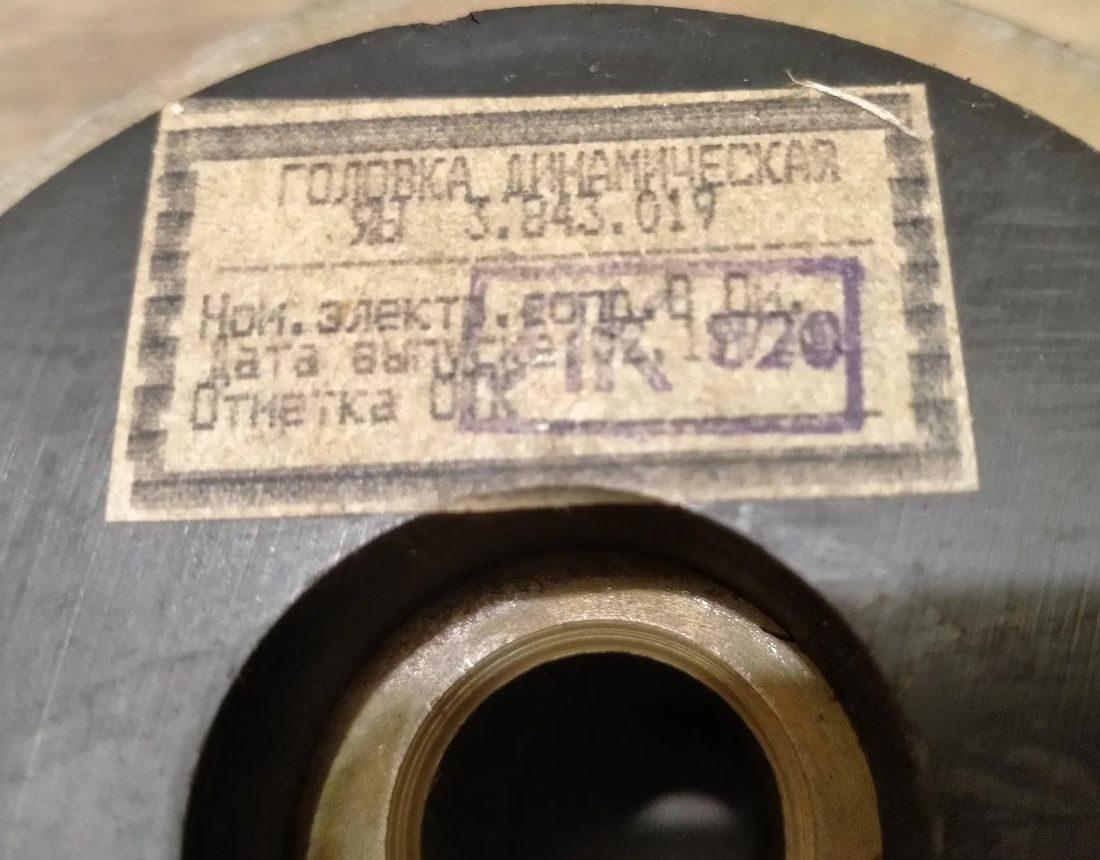

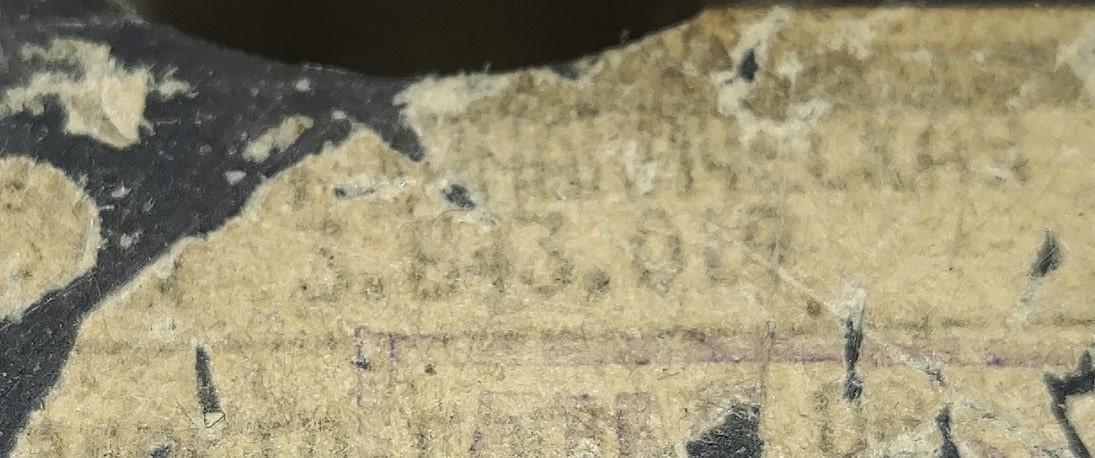

Наклейка за дополнительном магните.

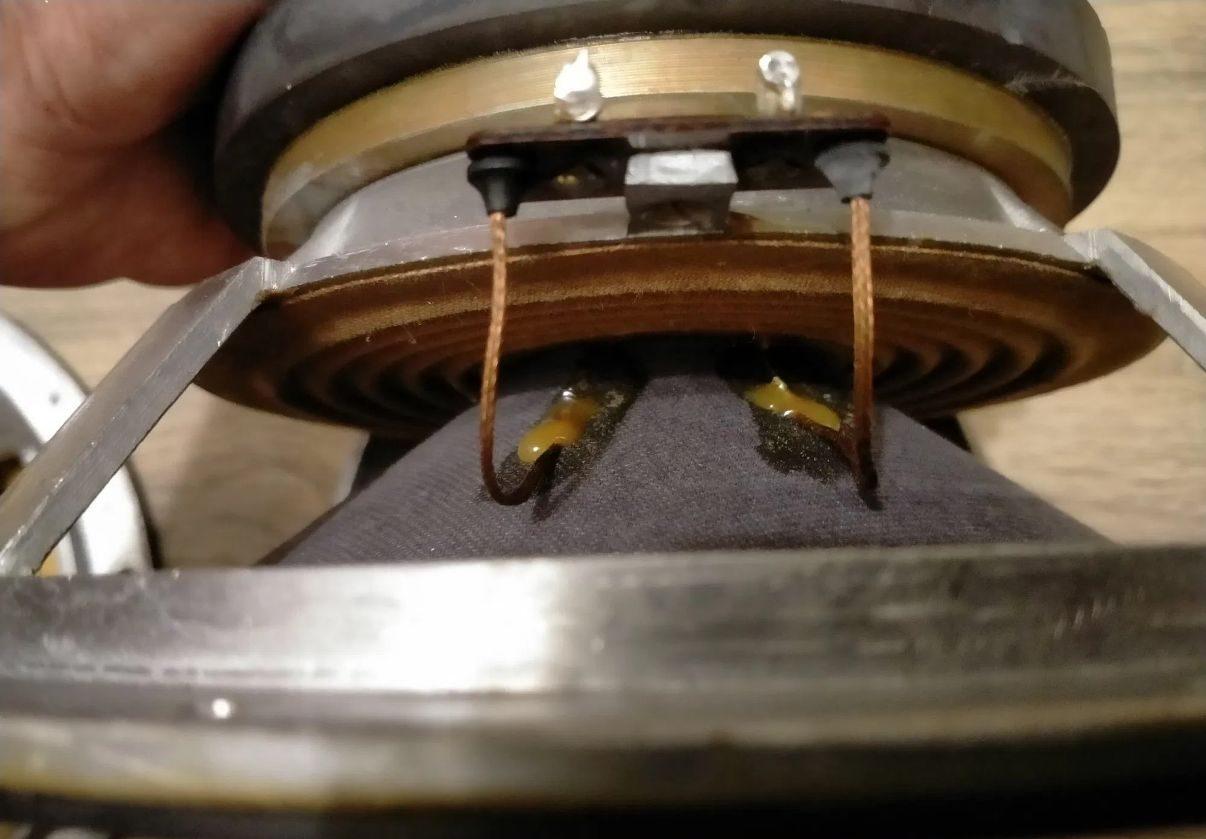

Звуковая катушка на алюминиевом каркасе.

Фото прислали: Андрей и Игорь.
