Низкочастотный динамик 300 ГДН-1-1 «Ноэма»: характеристики и применение

Изготовитель: Россия, г. Новосибирск. .

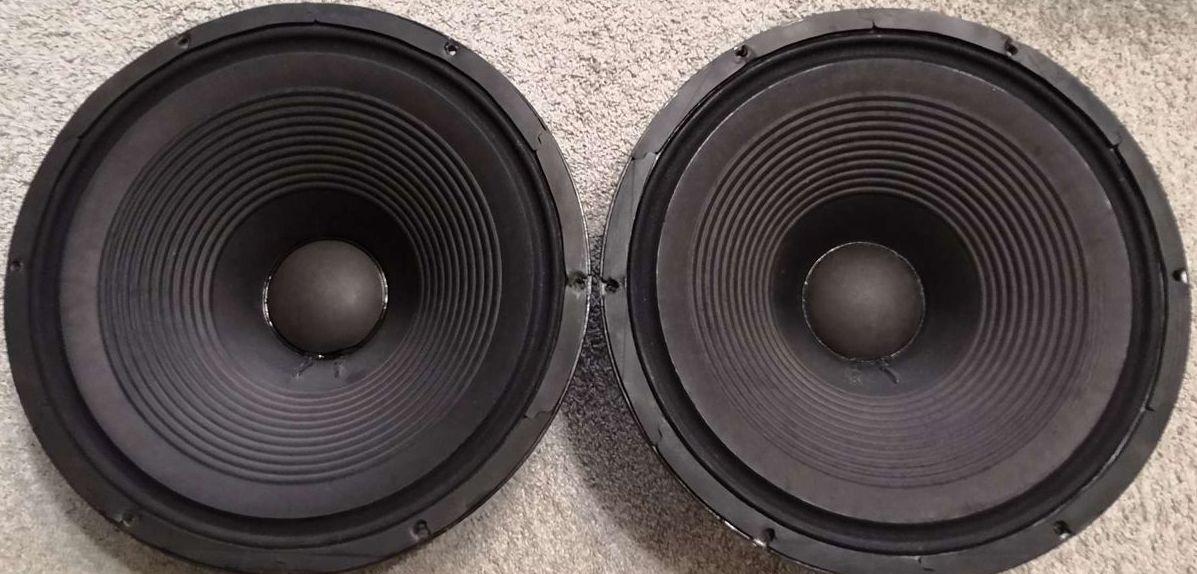

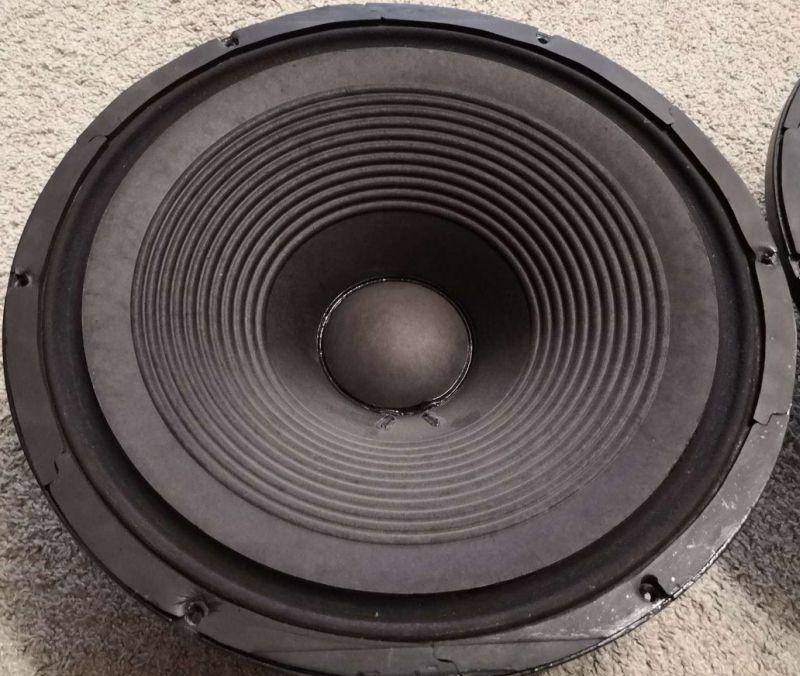

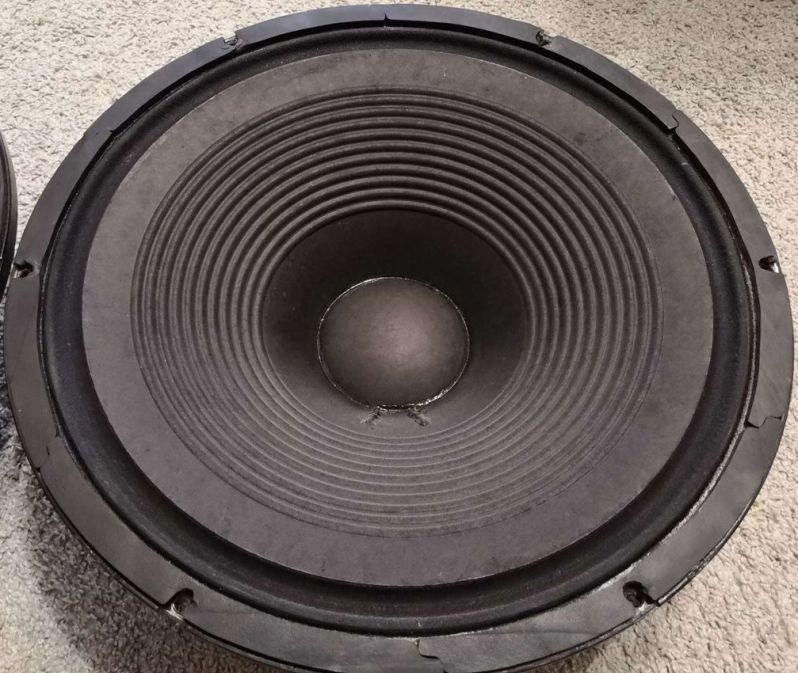

Мощный низкочастотный динамик 300 ГДН-1-1 «Ноэма» разработан для создания акустических систем с глубоким и плотным басом. Этот 18-дюймовый громкоговоритель идеально подходит для сабвуферных модулей домашнего кинотеатра и профессиональных звуковых систем, где требуется высокая надежность и широкая полоса воспроизводимых частот.

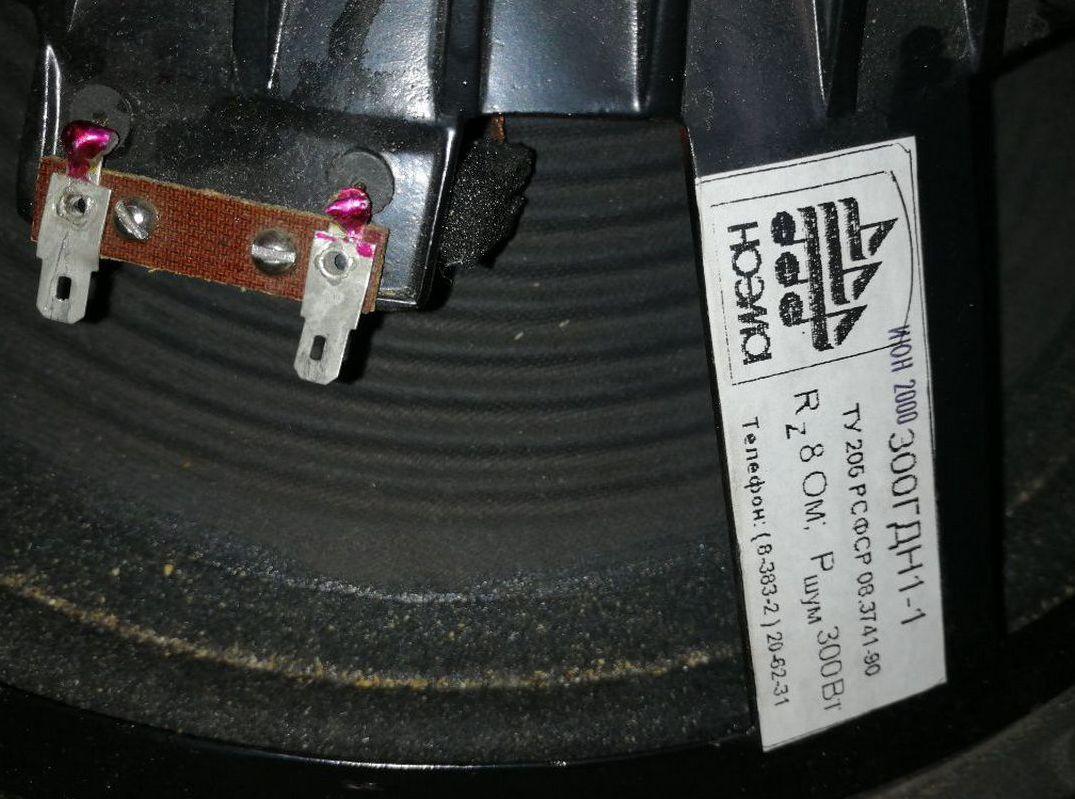

Технические характеристики:

• Диапазон частот: 40 – 2000 Гц
• Чувствительность: 98 дБ/Вт/м

• Номинальное сопротивление: 8 Ом
• Паспортная мощность: 300 Вт
• Пиковая мощность: 500 Вт

Высокая чувствительность в 98 дБ позволяет данному динамику эффективно преобразовывать электрический сигнал в звуковой, что снижает требования к мощности усилителя. Это делает его отличным выбором для систем, где важна динамика и прозрачность звучания на низких частотах. Для сравнения, более компактные модели, такие как 50 ГДН-37-8 «Ноэма», применяются в мидбасовых колонках, тогда как 300 ГДН-1-1 специализируется на экстремально низких частотах.

Конструкция и материалы динамика

Конструкция динамика 300 ГДН-1-1 «Ноэма» продумана для работы в сложных условиях высоких амплитуд. Диффузородержатель выполнен из литого алюминия, что обеспечивает высокую жесткость конструкции и эффективный отвод тепла от звуковой катушки. В отличие от пластиковых аналогов, алюминиевый каркас меньше подвержен деформации при резонансе.

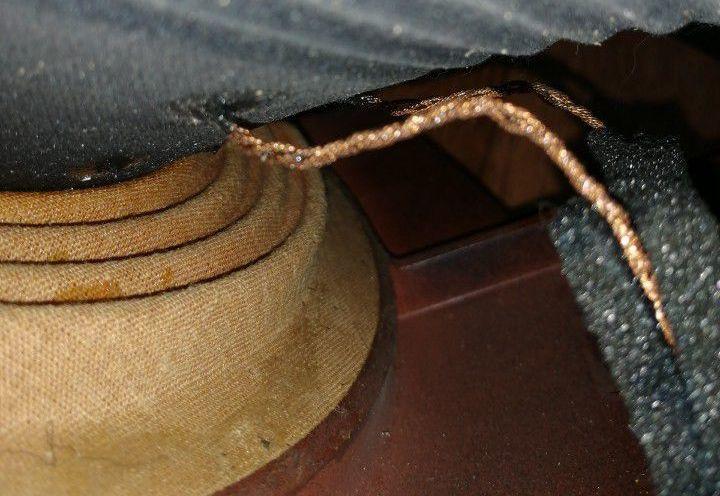

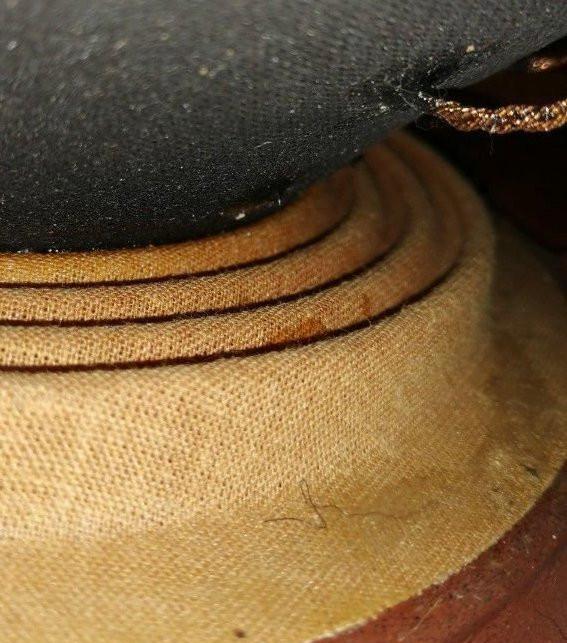

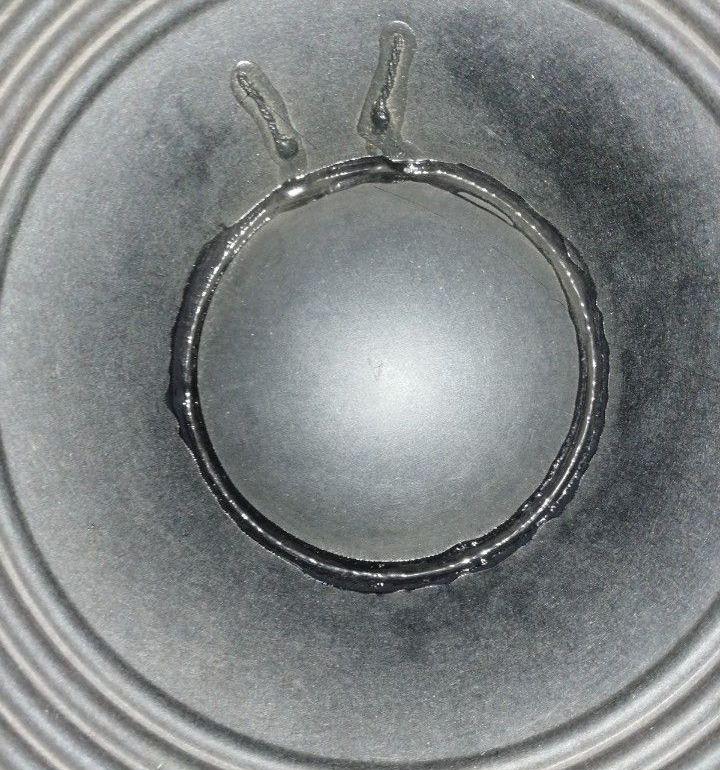

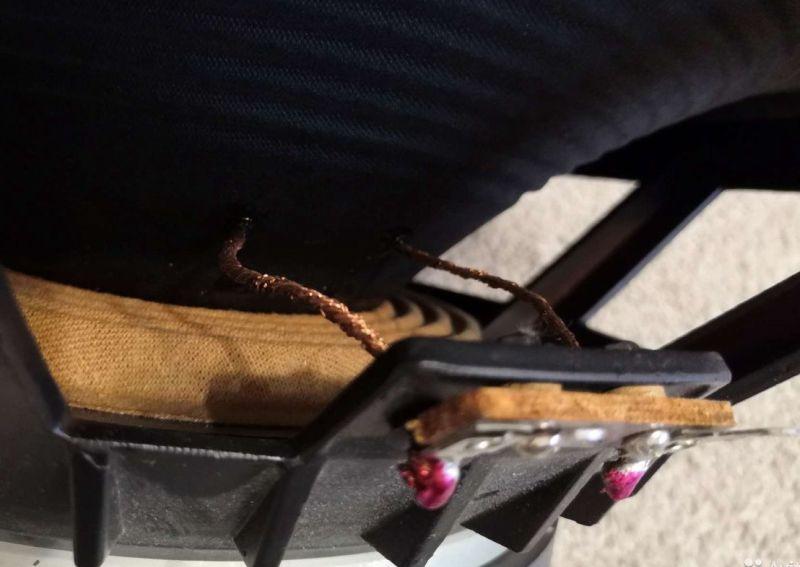

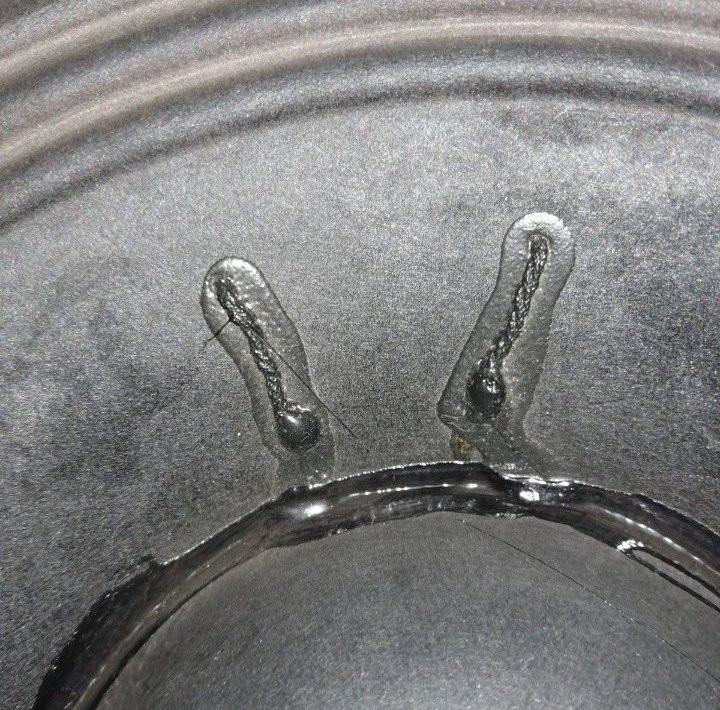

Диффузор и пылезащитный колпачок изготовлены из специальной бумаги, обработанной для повышения влагостойкости и долговечности. Бумажный диффузор обеспечивает правильный демпфинг собственных резонансов, что способствует чистоте баса без «бубнения». Подвес из х/б ткани и тканевая центрирующая шайба гарантируют большой ход катушки и долговечность подвеса при длительной эксплуатации.

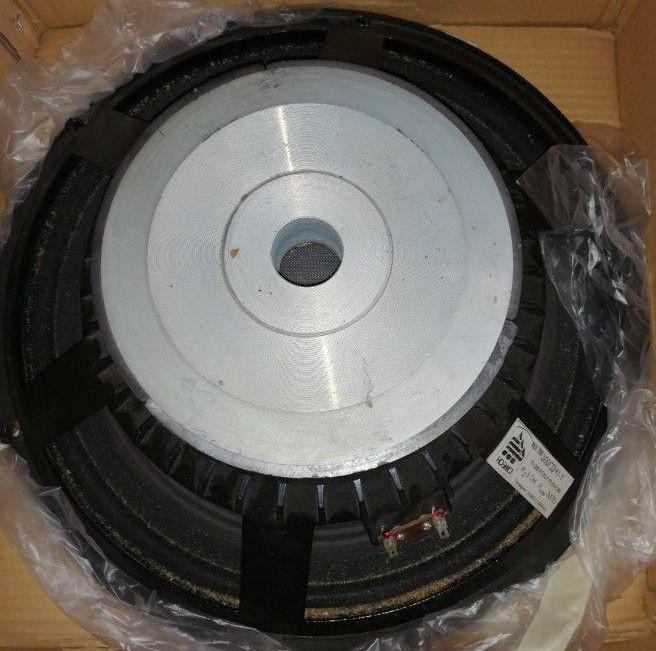

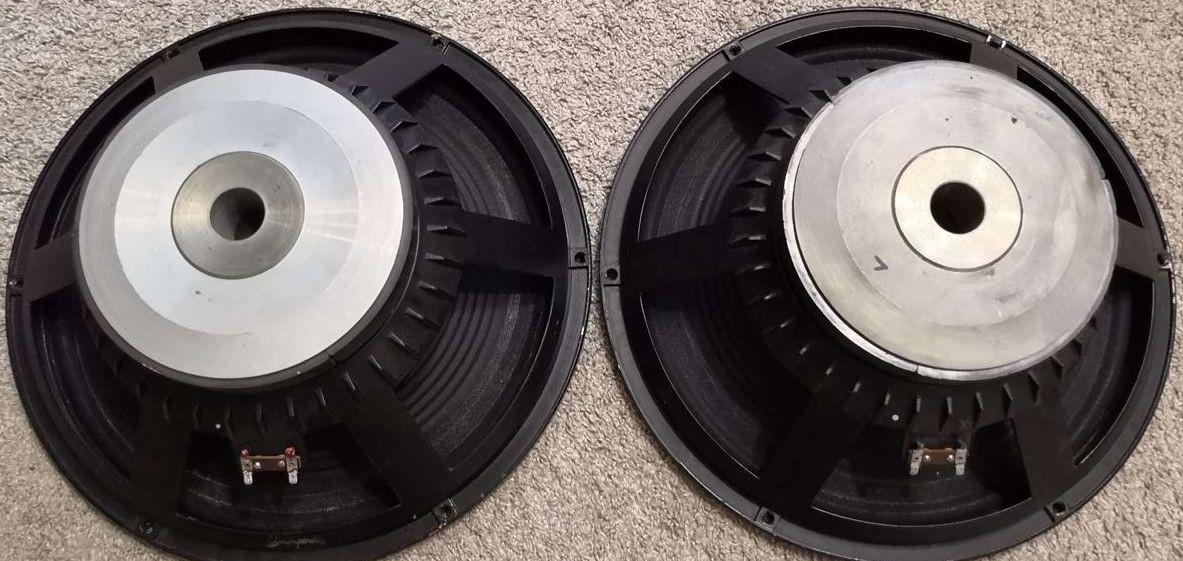

Магнитная система построена на кольцевом ферритовом магните, который обеспечивает высокую индукцию в зазоре (1,1 Тл). Звуковая катушка диаметром 100 мм намотана в два слоя круглым медным проводом. Такая конструкция позволяет рассеивать значительную мощность (до 500 Вт пиковой нагрузки) без термического пробоя изоляции, что является критическим фактором для мощных сабвуферов.

Применение и преимущества

Динамик 300 ГДН-1-1 предназначен для сборки мощных сабвуферных коробок. Его широкая полоса воспроизводимых частот (от 40 Гц и выше) позволяет использовать его не только для генерации инфразвука, но и для воспроизведения нижней середины в системах с разделением кроссовером. Это упрощает конструкцию акустической системы, позволяя использовать меньше драйверов.

Для инженеров-аудиофилов, занимающихся реконструкцией классической техники, такие динамики могут быть интересны как современная альтернатива устаревшим советским или импортным драйверам. Например, при модернизации мощных систем, подобных TECHNICS SB-M1000, использование современных российских динамиков позволяет получить предсказуемый результат с отличными характеристиками.

Кроме того, при необходимости изменения импеданса для согласования с усилителем, специалисты могут применять методы перемотки катушки, аналогичные тем, что описаны в статье про перемотку катушки EVM 5250 с 8 Ом на 4 Ома. Это расширяет возможности интеграции динамика в различные схемы.

Параметры ТС (Thiele-Small)

Знание параметров Тилла-Смолла необходимо для правильного расчета объема акустического оформления (ЯШ, фазоинвертор и т.д.). Для 300 ГДН-1-1 эти параметры указывают на то, что динамик лучше всего раскрывается в достаточно объемных корпусах.

Параметры ТС:

• Частота основного резонанса (Fs): 40 Гц (±4 Гц)

• Механическая добротность (Qms): 7 (±0,8)
• Электрическая добротность (Qes): 0,36 (±0,03)
• Полная добротность (Qts): 0,35

• Масса подвижной системы (Mms): 110 г
• Эффективный диаметр диффузора: 364 мм
• Эквивалентный объем (Vas): 240 л (±40 л)

• Сопротивление катушки постоянному току (Re): 6,7 Ом (±0,2 Ом)
• Амплитуда смещения (Xmax): 4,5 мм
• Индукция в зазоре: 1,1 Тл (±0,1 Тл)

Низкое значение Qts (0,35) говорит о том, что динамик обладает хорошим демпфированием и способен воспроизводить быстрый, четкий бас. Большой эквивалентный объем Vas (240 л) требует использования соответствующих по габаритам корпусов для достижения наилучших низкочастотных характеристик.

Динамик 300 ГДН-1-1 «Ноэма» представляет собой надежный инструмент для создания высококачественной низкочастотной акустики. Сочетание мощной магнитной системы, бумажного диффузора и алюминиевого каркаса обеспечивает баланс между мощностью, качеством звука и долговечностью.
