Переделка EVM 5250: перемотка твитера с 8 Ом на 4 Ом

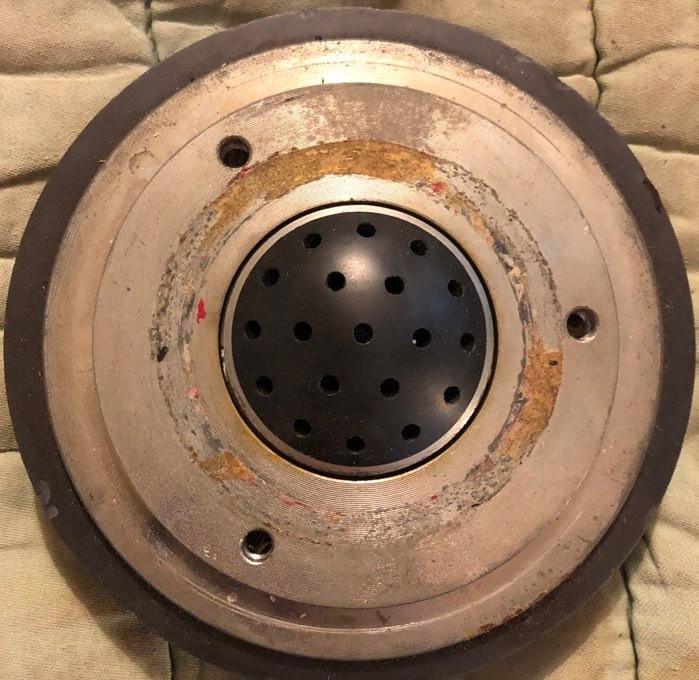

Высокочастотный динамик EVM 5250 — это классический излучатель, который часто встречается в акустических системах прошлых лет. Однако штатные параметры не всегда соответствуют современным требованиям к импедансу усилителей или специфическим задачам кроссоверов. В данном случае рассматривается пример профессиональной переделки динамика: изменение импеданса с 8 Ом на 4 Ом и замена катушки для устранения дефектов и улучшения характеристик.
Подобные работы по перемотке широко распространены среди аудиофилов, занимающихся реставрацией vintage-акустики. Если вы ищете примеры того, как оживить старую технику, обратите внимание на реставрацию динамиков Magnat Signature 1109 или ознакомьтесь с процессом восстановления акустики Grundig Box 306a. Эти проекты демонстрируют схожие принципы подхода к восстановлению излучателей.

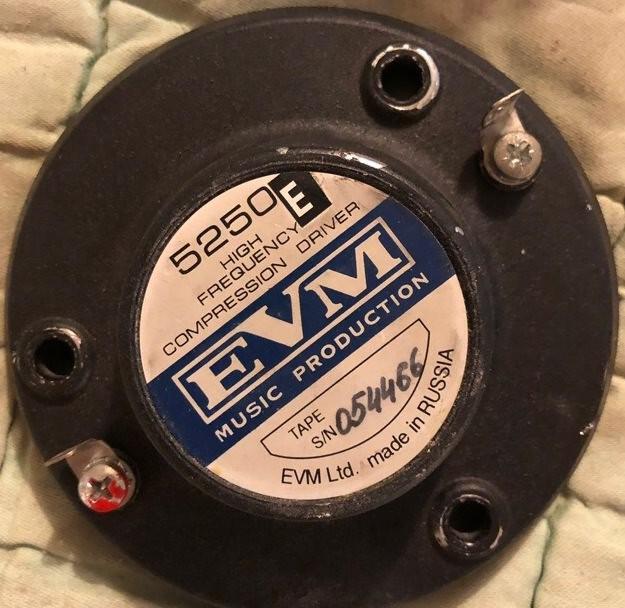

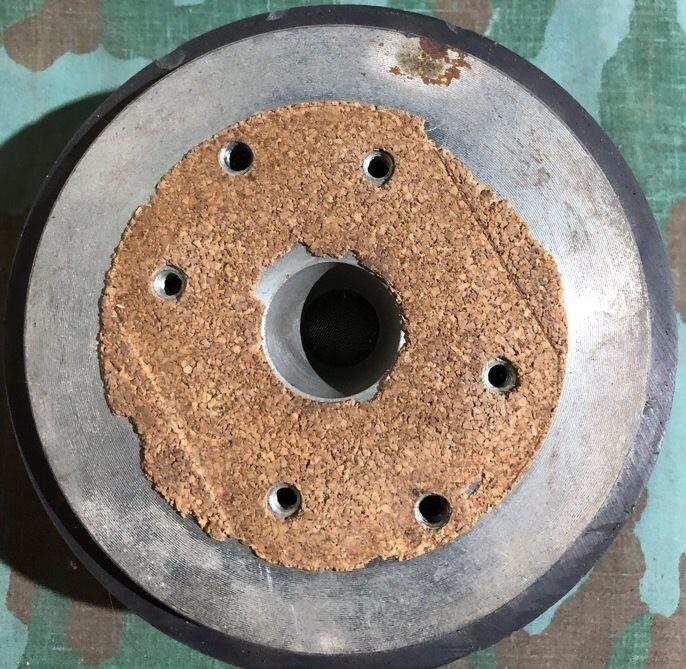

Технические характеристики динамика EVM 5250:
- Диапазон воспроизводимых частот: 2000 – 20000 Гц
- Чувствительность: 108 дБ (высокая эффективность)
- Номинальная мощность: 50 Вт
- Пиковая мощность: 100 Вт
- Импеданс (штатный): 8 Ом
- Импеданс (после переделки): 4 Ом
- Излучатель: 50 мм (шелковый купол)
Штатное сопротивление в 8 Ом является стандартом для многих систем, однако в некоторых случаях возникает необходимость перехода на 4 Ом. Это может быть продиктовано желанием увеличить отдачу динамика или необходимостью согласования с конкретными схемами кроссоверов. Для сравнения, процесс перемотки низкочастотного динамика, например 300 ГДН-1-1 «Ноэма», требует совершенно иного подхода к выбору провода и магнитной системе, но цель одна — оптимизация звучания.
Описание выполненной работы:

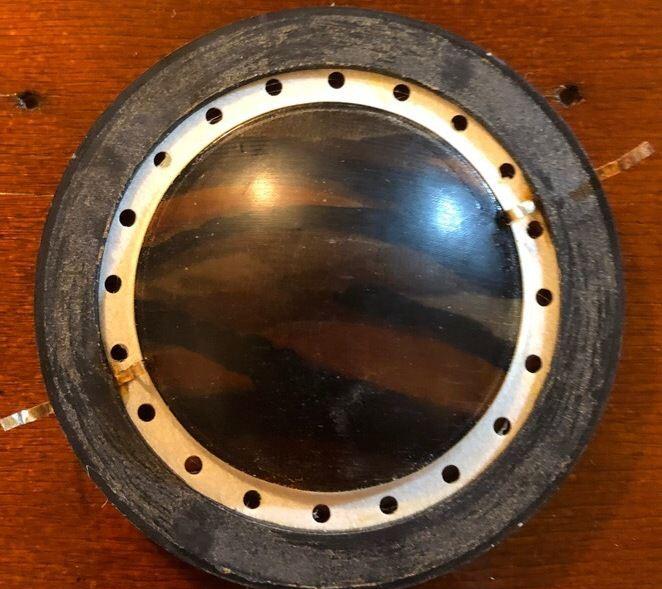

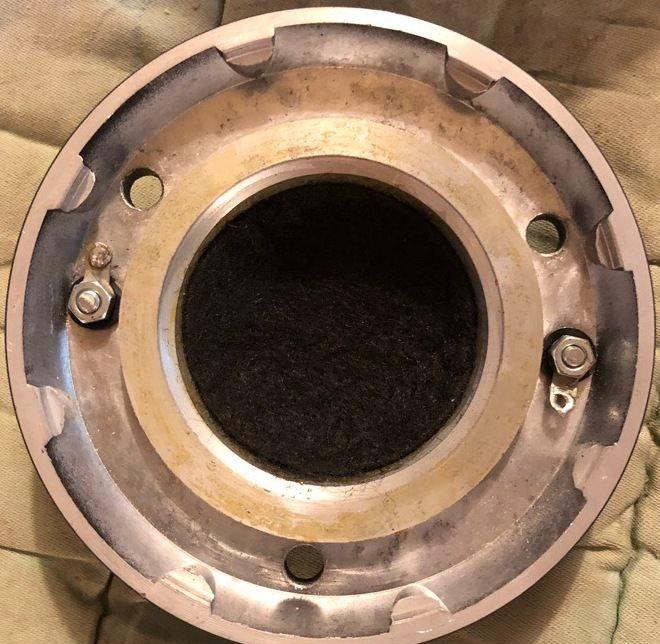

Исходное состояние динамиков EVM 5250 требовало вмешательства: в катушках было обнаружено межвитковое короткое замыкание. Это явление часто приводит к искажениям звука, перегреву и снижению чувствительности. Для устранения дефекта и изменения параметров была проведена полная перемотка катушки.

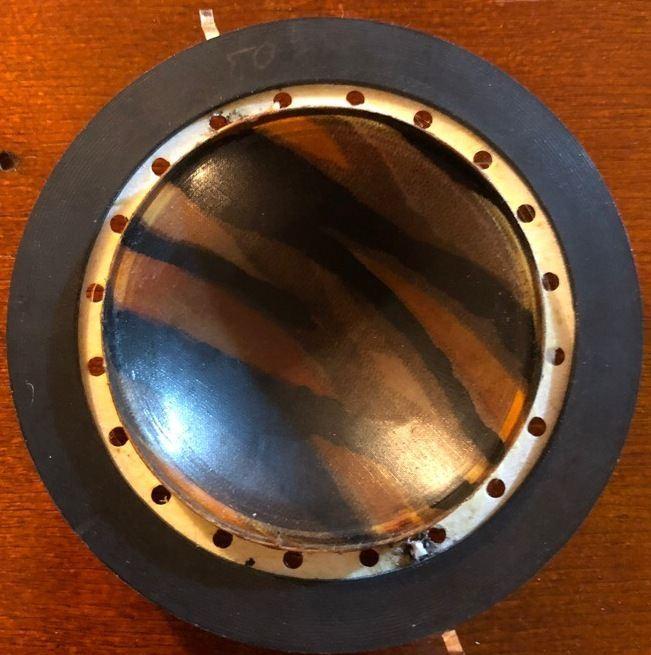

Автор проекта, Сергей, принял решение не просто восстановить штатные 8 Ом, а переделать динамик под 4 Ом. Для намотки использовался медный провод немного большего сечения, чем в оригинале. Это позволило не только достичь нужного импеданса, но и улучшить тепловую стабильность.

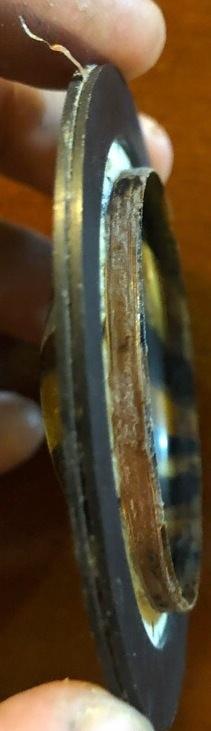

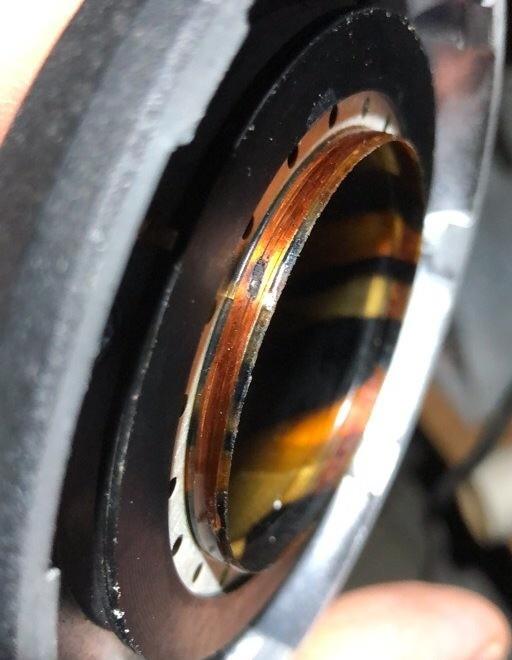

Важным отличием стала форма провода. Родная катушка динамика EVM 5250 была намотана квадратным проводом в 4 слоя. Квадратный провод обеспечивает лучшее заполнение окна катушки, но при перемотке в домашних условиях или при изменении параметров круглый провод часто оказывается более практичным и доступным вариантом. Новая намотка выполнена круглой медной жилой в два слоя. Хотя высота намотки получилась немного больше, чем у оригинала, это не критично для работы динамика в данном корпусе.
Переход на круглый провод и изменение количества слоев (с 4 до 2) влияет на индуктивность катушки и, как следствие, на частоту среза кроссовера. При установке таких переделанных динамиков в акустическую систему может потребоваться корректировка параметров кроссовера для сохранения исходной АЧХ. Однако высокая чувствительность в 108 дБ и мощность в 50 Вт позволяют динамику EVM 5250 эффективно работать даже с маломощными ламповыми усилителями, обеспечивая чистый и детальный звук в верхнем регистре.
