Динамик 3 ГДШ-1-М: характеристики, размеры и аналоги

Громкоговоритель 3 ГДШ-1-М — это широкополосный электродинамический излучатель, разработанный в СССР для бытовой радиоэлектроники. Модель отличается надежностью и сбалансированным звуком, что делает её востребованной среди аудиофилов и радиолюбителей. Динамик успешно применяется в самодельных акустических системах, а также для реставрации советских радиоприемников и телевизоров. В отличие от более современных аналогов, таких как Динамик 3 ГДШ-14-4, эта модель имеет свои уникальные акустические особенности, связанные с конструкцией корзины и диффузора.

Технические параметры 3 ГДШ-1-М

Ключевые характеристики динамика определяют его сферу применения и совместимость с усилителями. Ниже приведена таблица с основными параметрами, которые необходимо учитывать при проектировании акустического оформления.

Несмотря на схожесть названия с моделью , данные динамики имеют различия в конструкции магнитной системы и акустического оформления. 3 ГДШ-1-М часто используется в экранированных корпусах, что важно учитывать при установке в мебельные полки или телевизоры.

Назначение и конструкция

Назначение: Динамик предназначен для использования во встроенных открытых акустических системах бытовой радиоэлектронной аппаратуры, в том числе для телевизионных приемников при работе в помещениях. Овальная форма корпуса позволяет эффективно размещать излучатель в компактных корпусах техники.

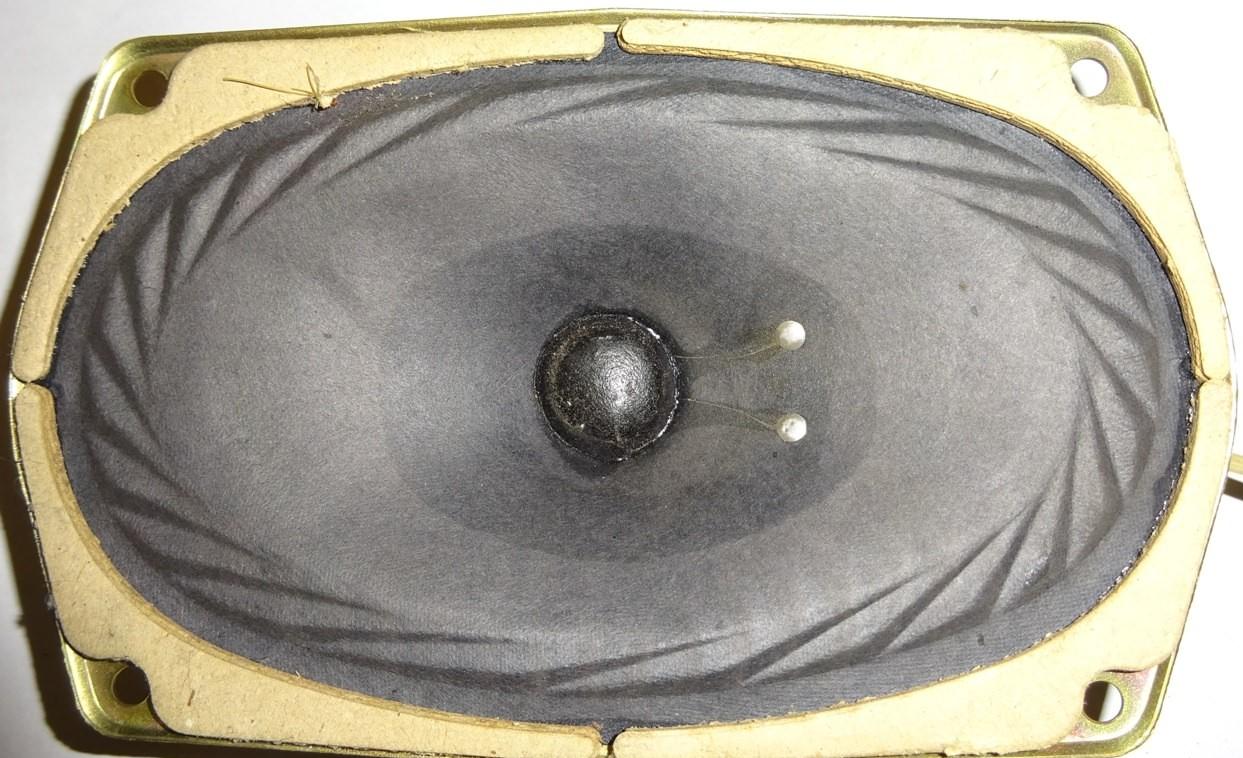

Головка выполнена по электродинамическому типу. Корзина изготовлена из штампованной стали, что обеспечивает жесткость конструкции при небольшом весе. Диффузор и подвес сделаны из бумажной массы со специальной пропиткой, что придает им необходимую демпфирующую способность. Центрирующая шайба изготовлена из ткани, а пылезащитный колпачок также выполнен из бумажной массы.

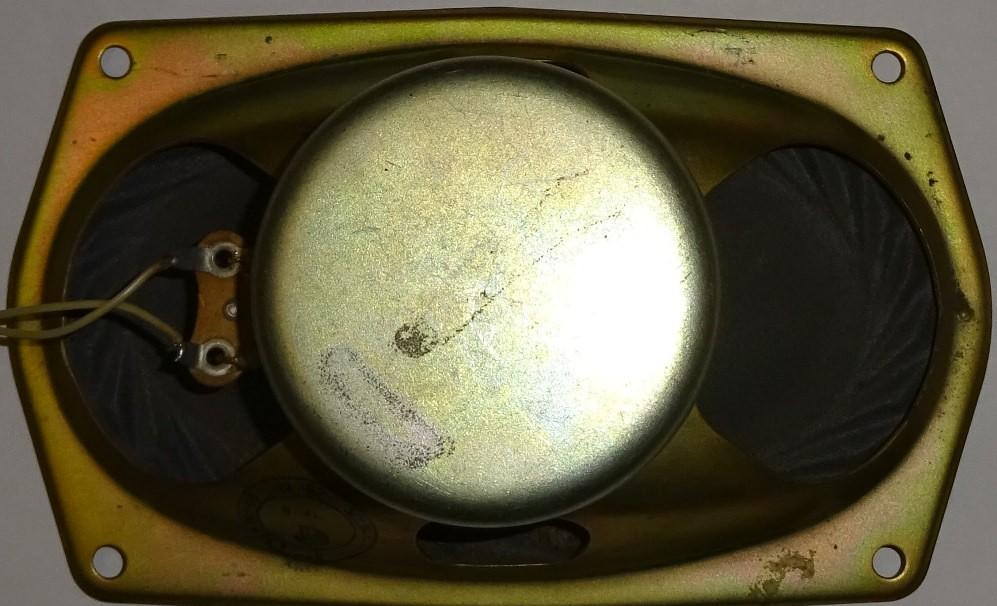

Магнитная система построена на кольцевом ферритовом магните, который снаружи закрыт металлическим кожухом для защиты от внешних воздействий и безопасности. Эта конструкция делает динамик похожим по внешнему виду и назначению на Динамик 2 ГД-3М, однако 3 ГДШ-1-М имеет свои особенности в частотной характеристике.

Технические характеристики:

Диапазон частот: 100 – 12500 Гц

Чувствительность: 90 дБ

Сопротивление: 8 Ом

Паспортная мощность: 3 Вт

Размеры: 160х100х65

Вес: 0,3 кг

Описание:

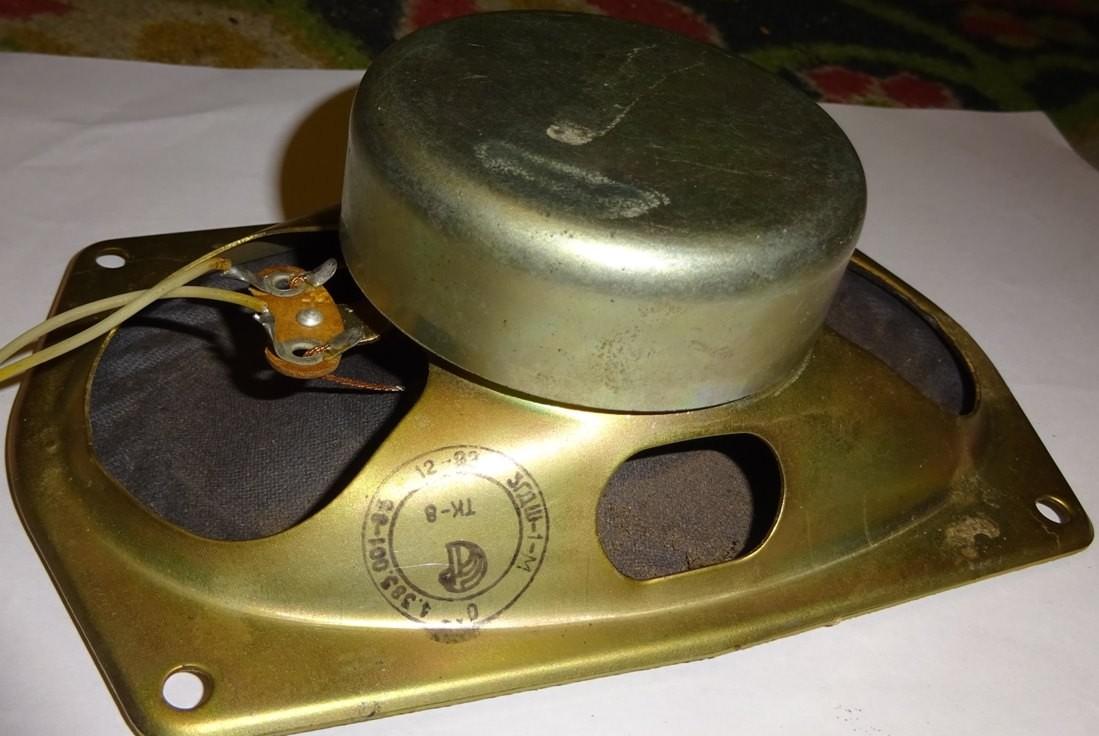

Головка электродинамического типа, широкополосная, овальная, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали. Диффузор с подвесом изготовлены из бумажной массы с пропиткой. Центрирующая шайба, изготовленная из ткани. Пылезащитный колпачок – бумажная масса. Магнитная система построена на кольцевом ферритовом магните, внешне закрыта металлическим кожухом.

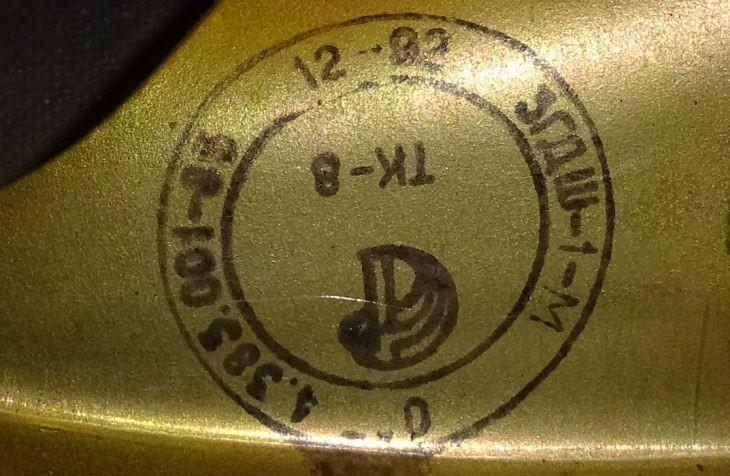

Автор фото:

Аналоги и замена

При необходимости замены вышедшего из строя динамика, можно рассмотреть использование аналогов. Если 3 ГДШ-1-М недоступен, часто используют Динамик 3 ГД-3, который имеет схожие параметры, но отличается формой корпуса и некоторыми акустическими характеристиками. При выборе замены важно учитывать не только электрические параметры (сопротивление 8 Ом, мощность), но и габариты посадочного места.
