Динамик 3 ГД-6 VEF: характеристики, размеры и аналоги

Акустический динамик модели 3 ГД-6 VEF — это классика советской аудиотехники, обеспечивающая характерное теплое звучание, любимое аудиофилами. Выпускавшийся Рижским электротехническим заводом «ВЭФ» в 50–60-х годах, этот громкоговоритель стал стандартом для многих бытовых устройств той эпохи. Динамик широко применялся в радиоприемниках, таких как 3 ГД-5 VEF и «ВЭФ-Аккорд», а также в телевизорах и музыкальных центрах.

Конструкция динамика отличается надежностью и долговечностью. Используемые материалы — бумажный диффузор с пропиткой и стальной штампованный диффузородержатель — обеспечивали стойкость к внешним воздействиям. Мощный магнит из сплава АЛНИ и прочная подвесная система позволяли выдерживать значительные нагрузки, сохраняя чистоту звука даже на высокой громкости.

Ниже представлены подробные технические параметры, габариты и конструктивные особенности динамика 3 ГД-6 VEF, которые помогут при его замене или реставрации vintage-аудиотехники.

Технические параметры 3 ГД-6 VEF

Динамик 3 ГД-6 VEF является широкополосным громкоговорителем электродинамического типа. Его ключевые электрические и акустические характеристики определяют звучание советской аппаратуры. Ниже приведена таблица основных параметров.

Для сравнения, более мощный аналог, такой как 3 ГДШ-8-4, имеет больший диаметр и предназначен для сабвуферных задач, тогда как 3 ГД-6 VEF оптимизирован для средних частот и речи.

Конструкция и устройство

Головка громкоговорителя имеет классическую конструкцию с керновым магнитом из сплава АЛНИ (алюминий-никель-кобальт), что обеспечивает стабильность магнитного поля. Звуковая катушка намотана проводом ПЭЛ диаметром 0,18 мм и содержит 62 витка. Она установлена на бумажный диффузор с подвесом из пропитанной бумаги, что придает звучанию специфическую «аналоговую» окраску.

Диффузородержатель изготовлен методом штамповки из стали, что придает конструкции необходимую жесткость при относительно небольшом весе. Центрирующая шайба также выполнена из бумаги, что является типичным решением для динамиков того периода.

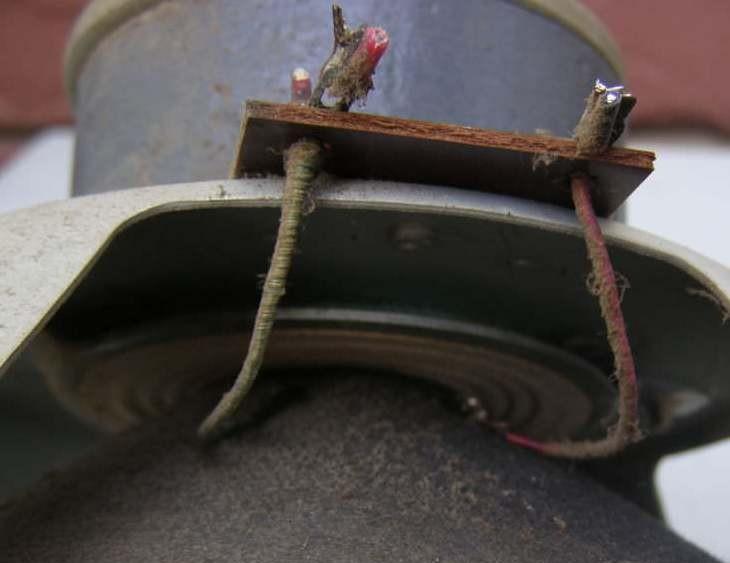

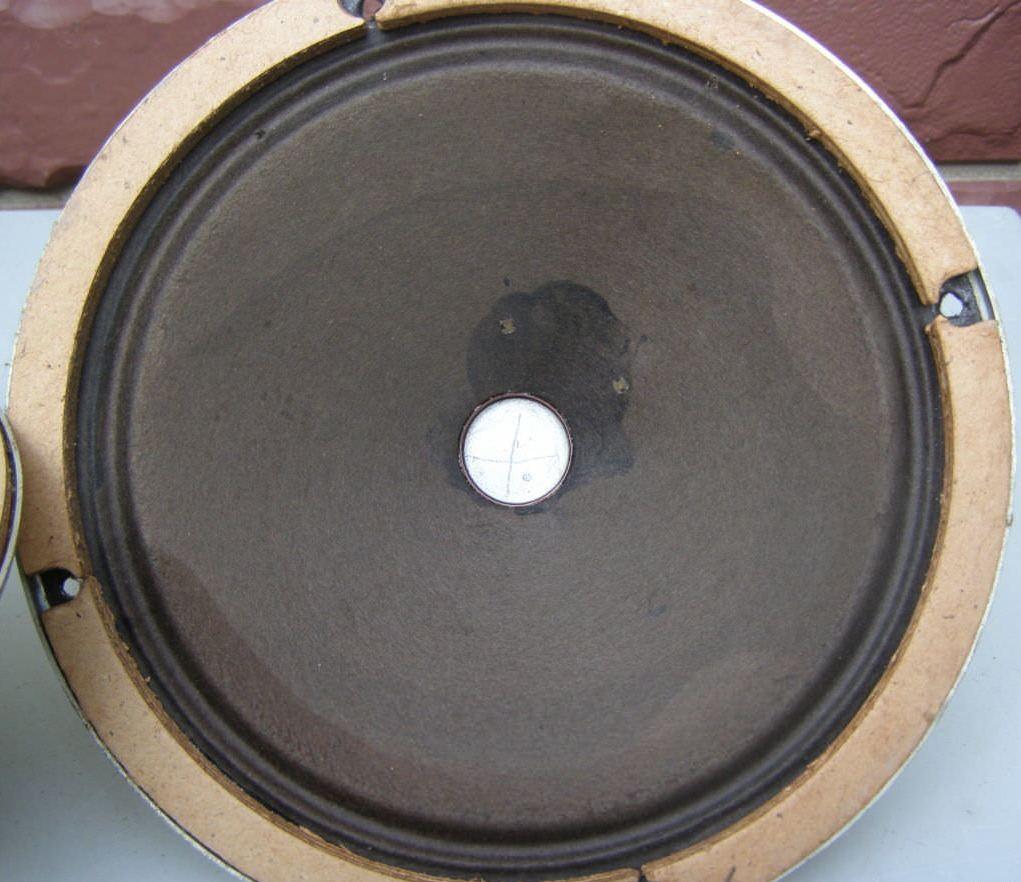

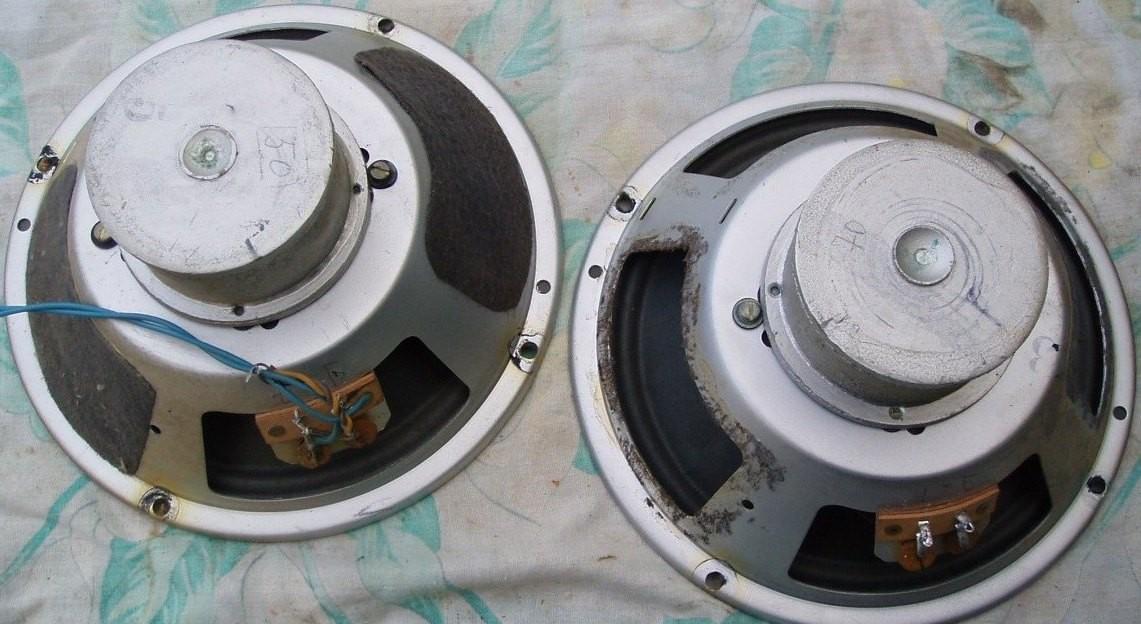

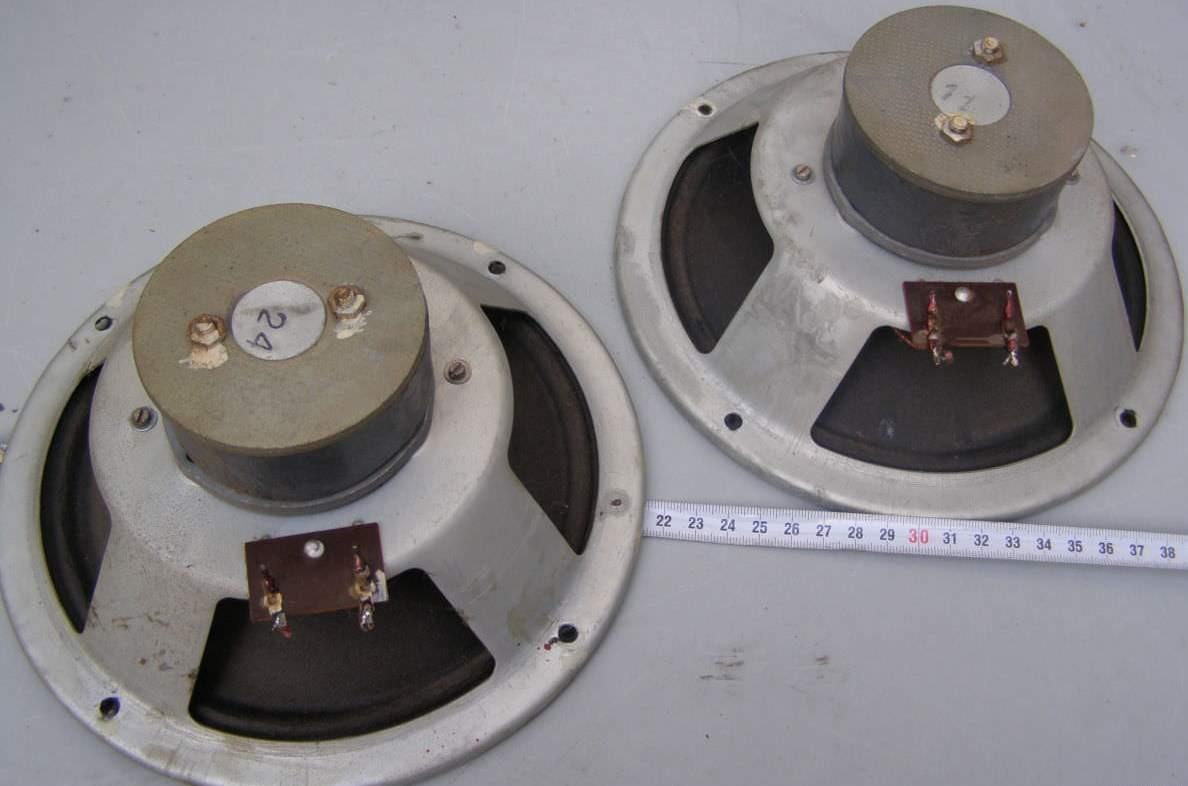

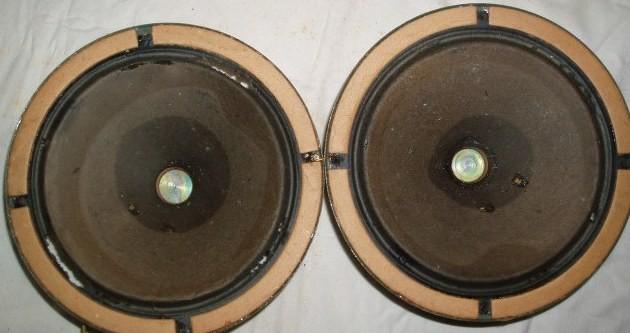

Внешний вид динамика и его ключевые детали представлены на фотографиях ниже.

Технические характеристики:

Диапазон воспроизводимых частот: 80 – 7000 Гц

Неравномерность АЧХ: 15 дБ

Среднее стандартное звуковое давление: 2,5 бар

Чувствительность: 92 дБ

Мощность: 3 Вт

Сопротивление: 4 Ом

Резонансная частота: 80 Гц (±10 Гц)

Габаритные размеры: Ø202х90 мм

Вес: 1,3 кг

Описание:

Имеет сходство с 3 ГД-5 VEF. Головка громкоговорителя электродинамического типа, широкополосная, круглая. Устанавливался в радиоприемник ВЭФ-Аккорд.

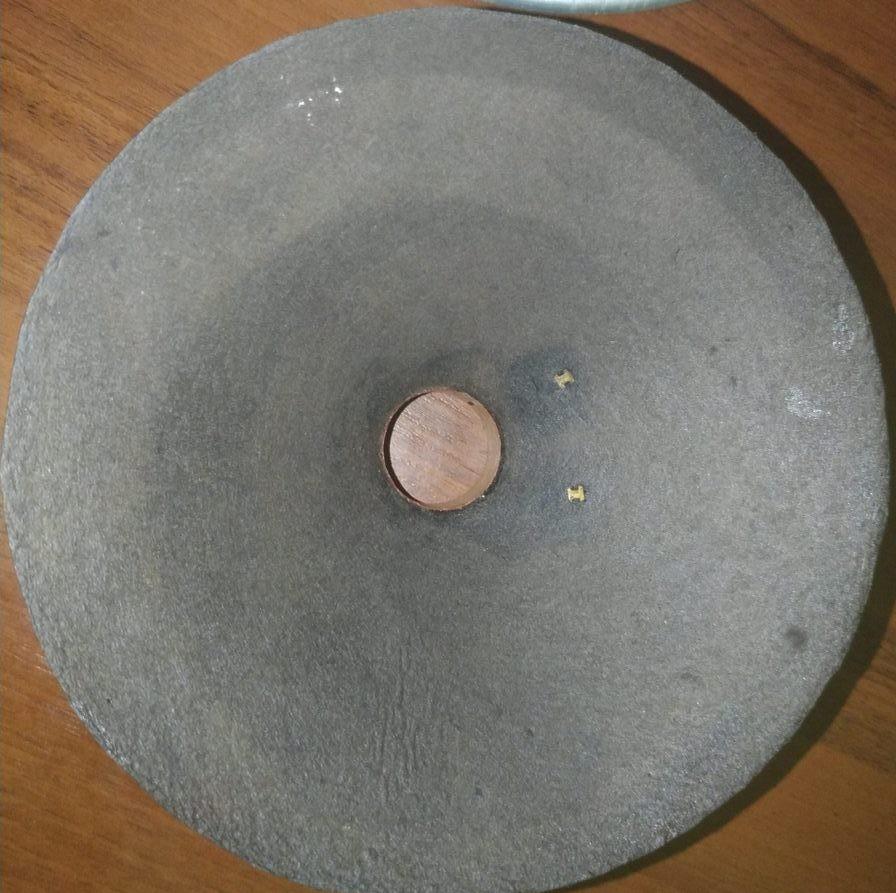

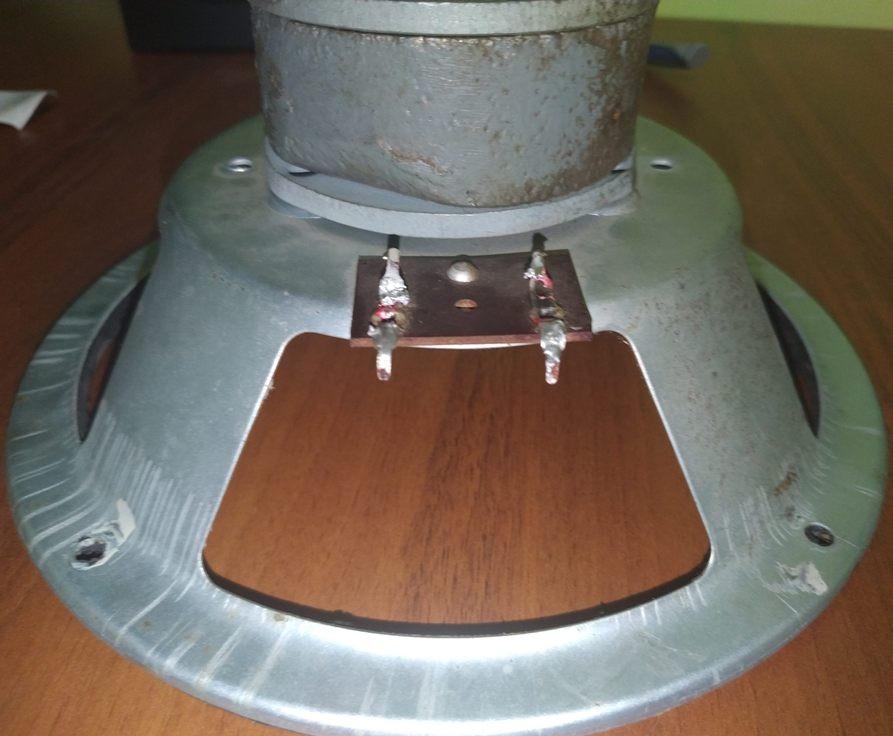

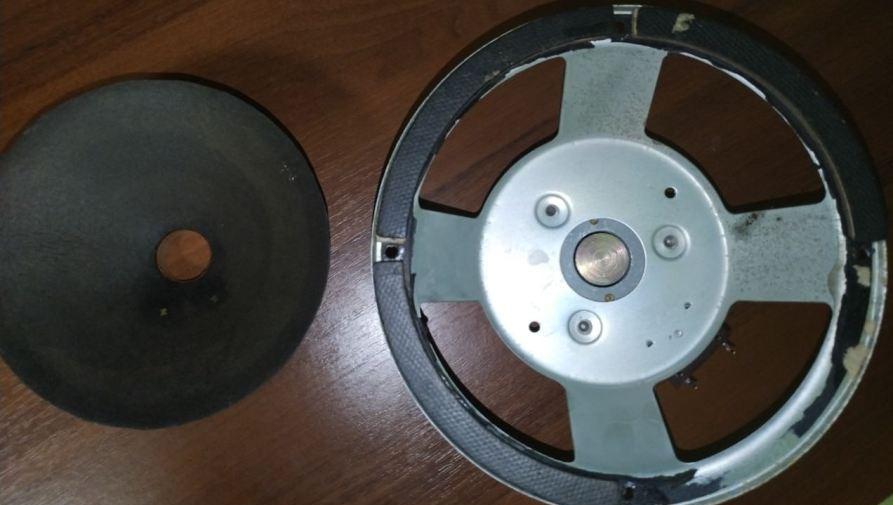

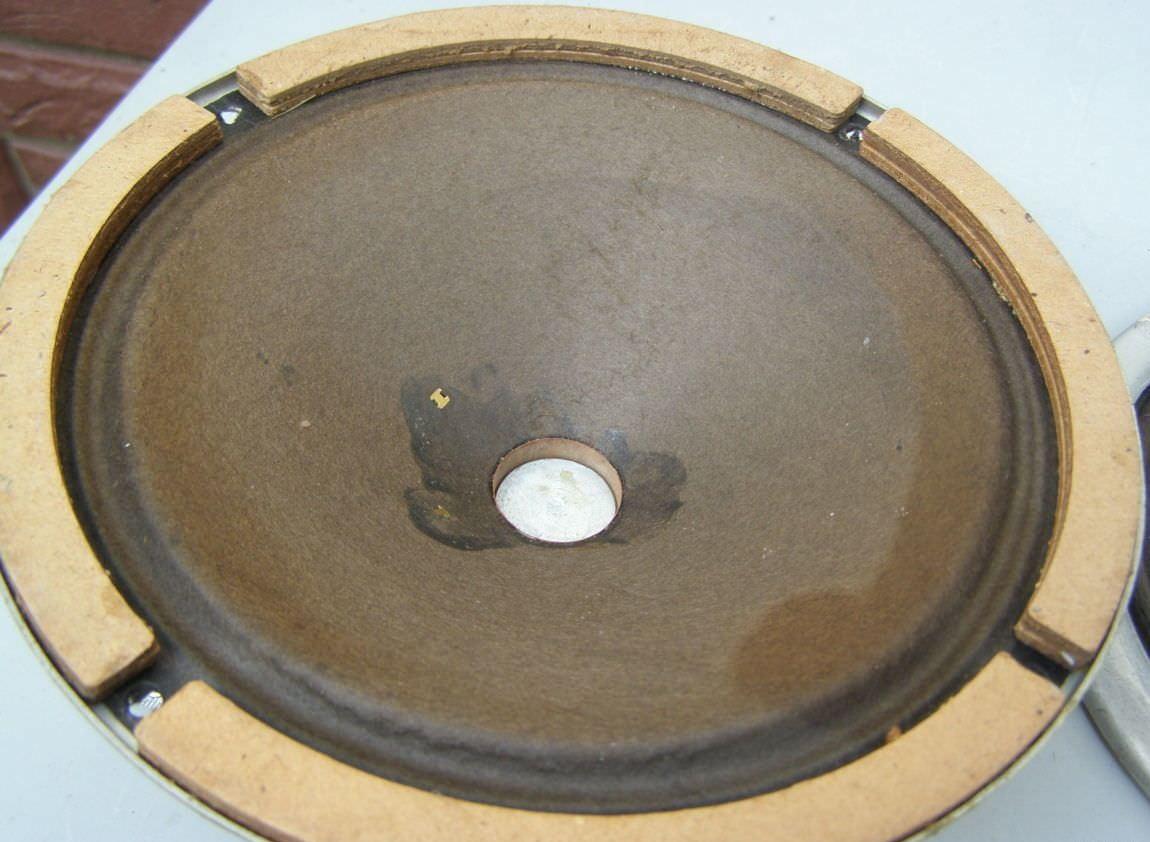

Диффузородержатель изготовлен штамповкой из стали. Диффузор с подвесом — из бумажной массы с пропиткой.

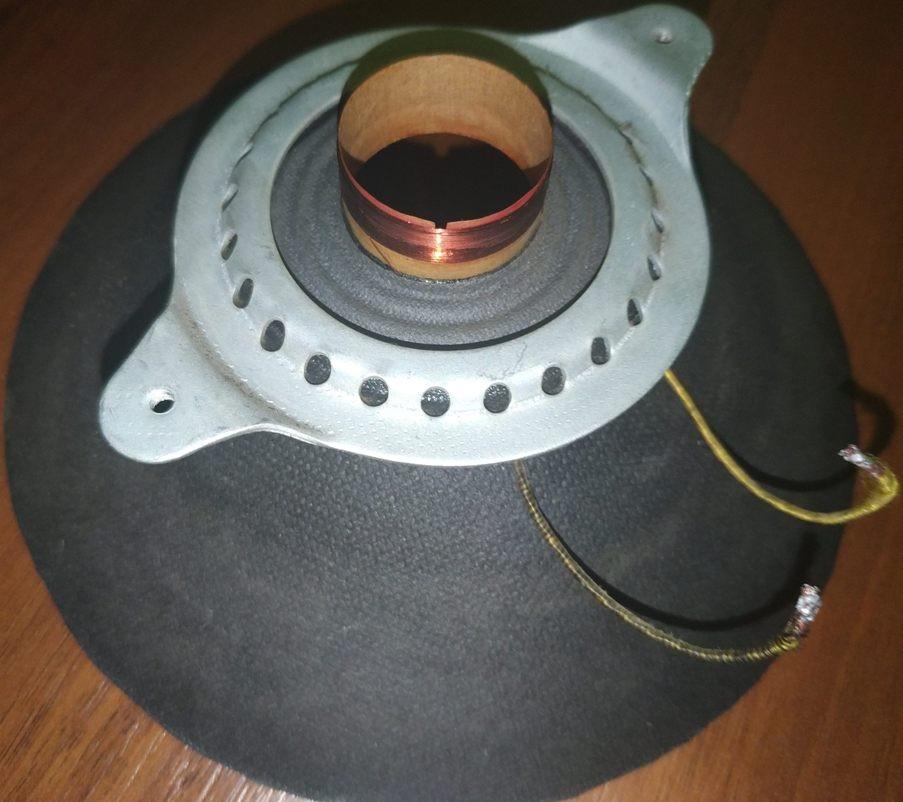

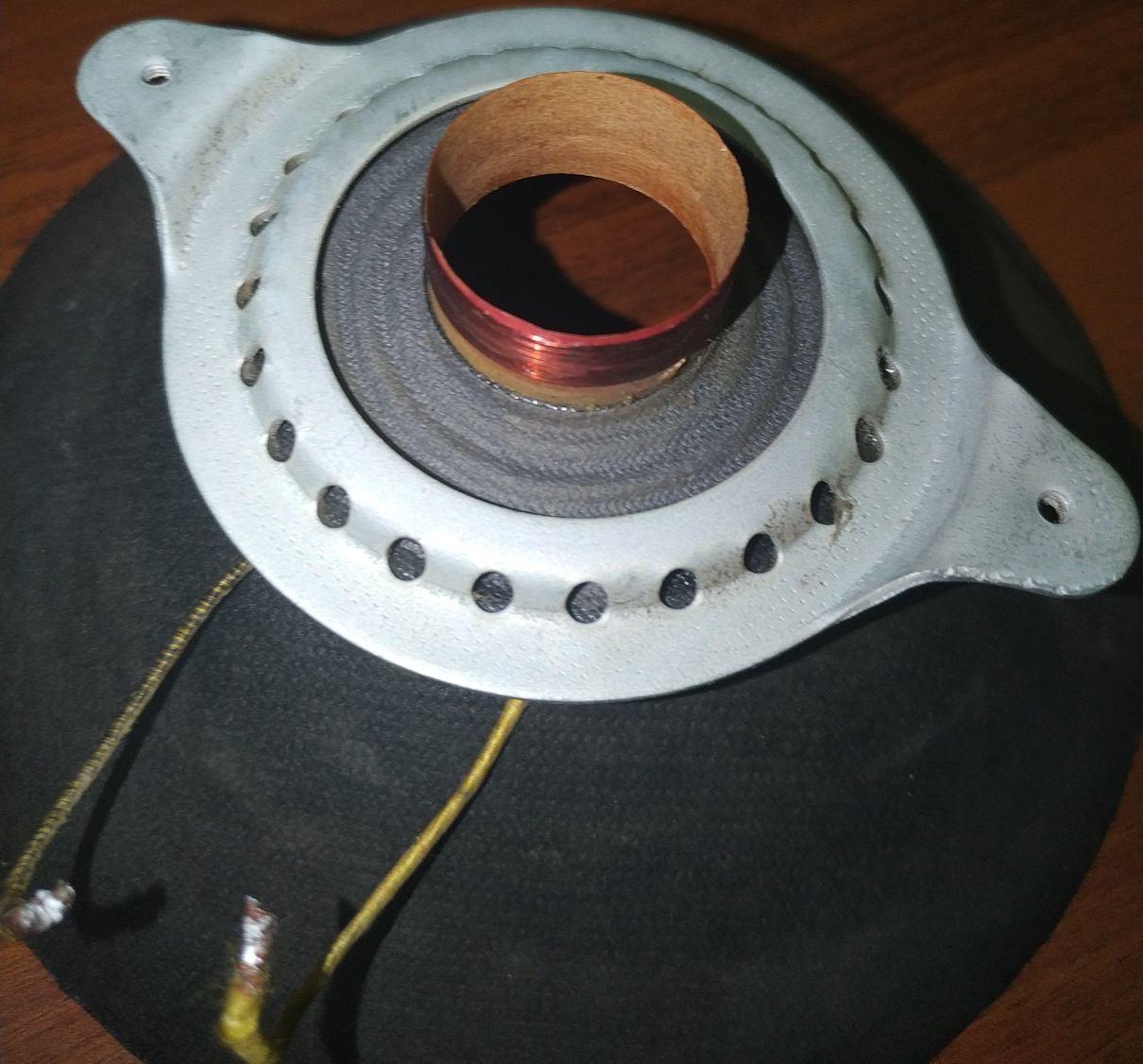

Центрирующая шайба изготовлена из бумаги:

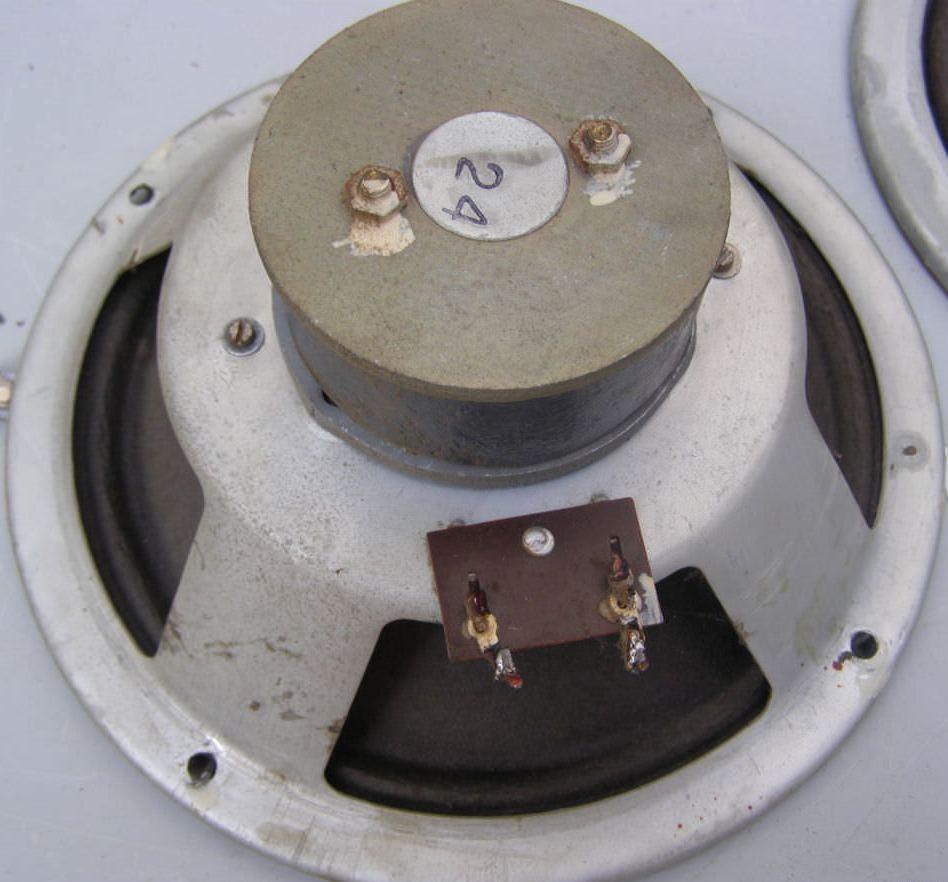

Магнит керновой из сплава АЛНИ:

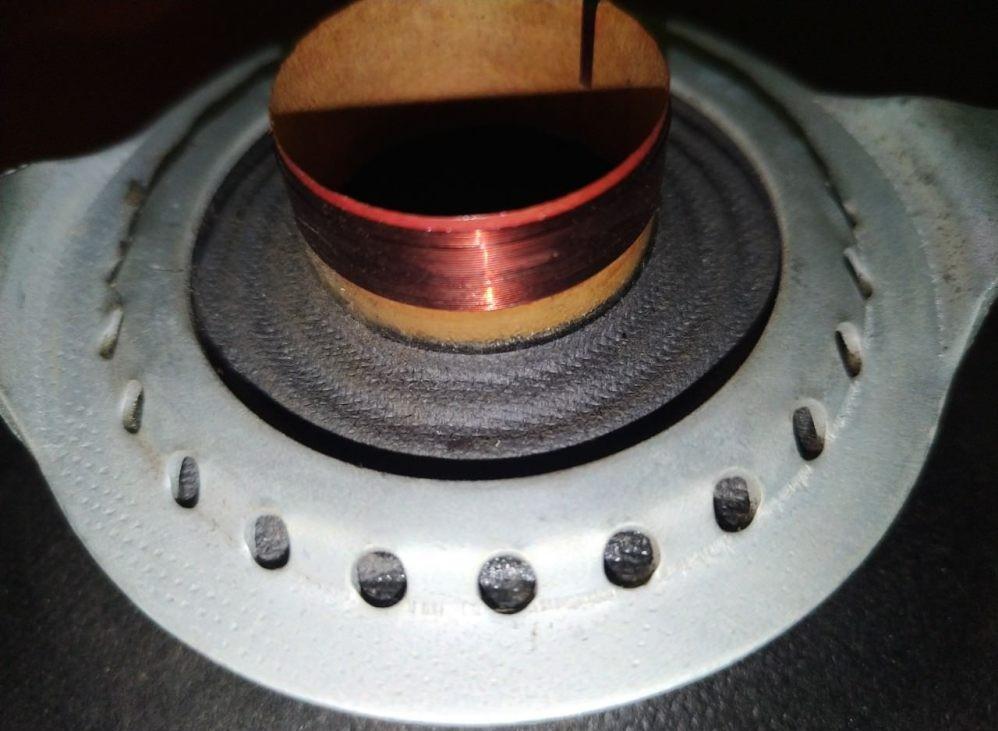

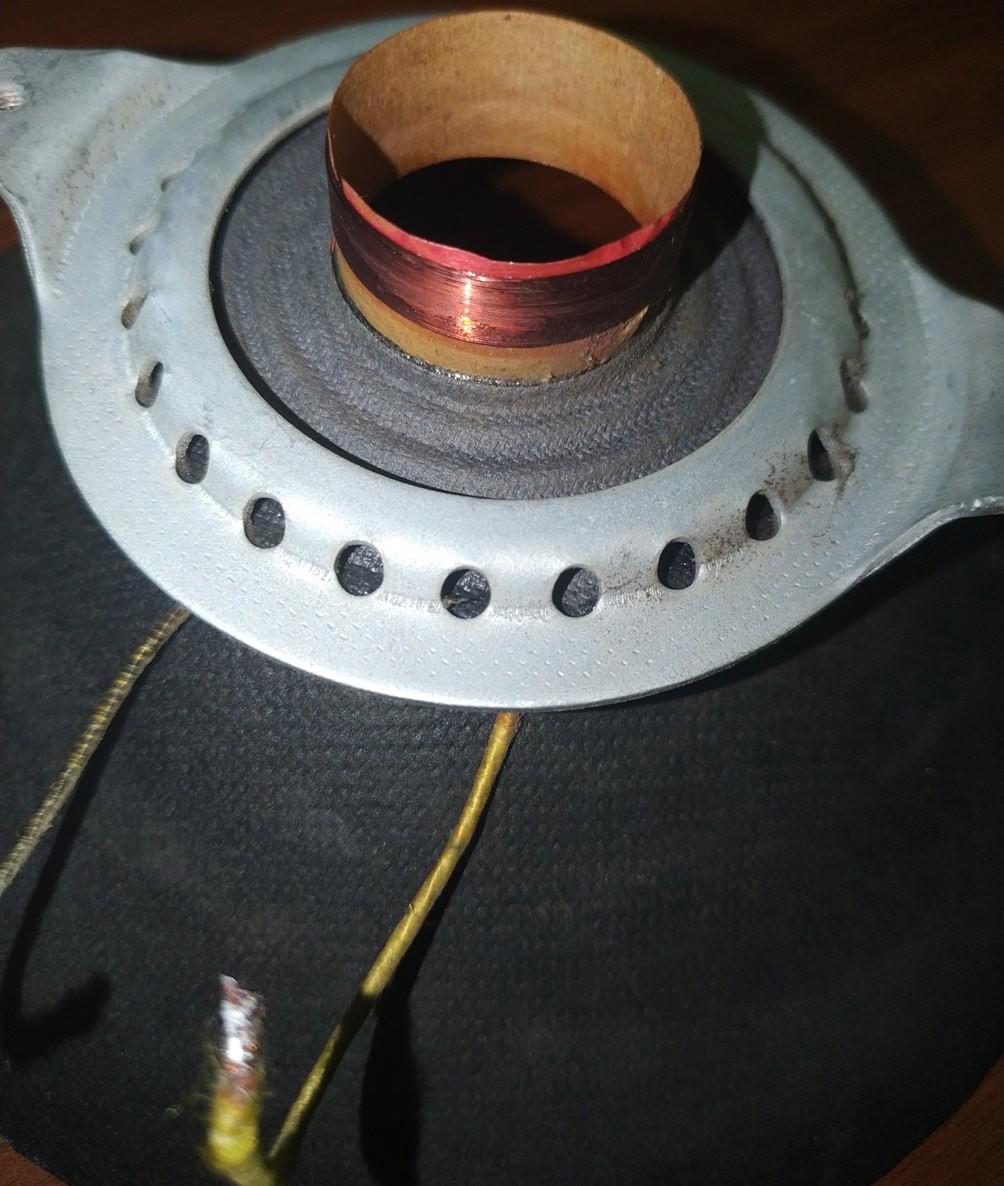

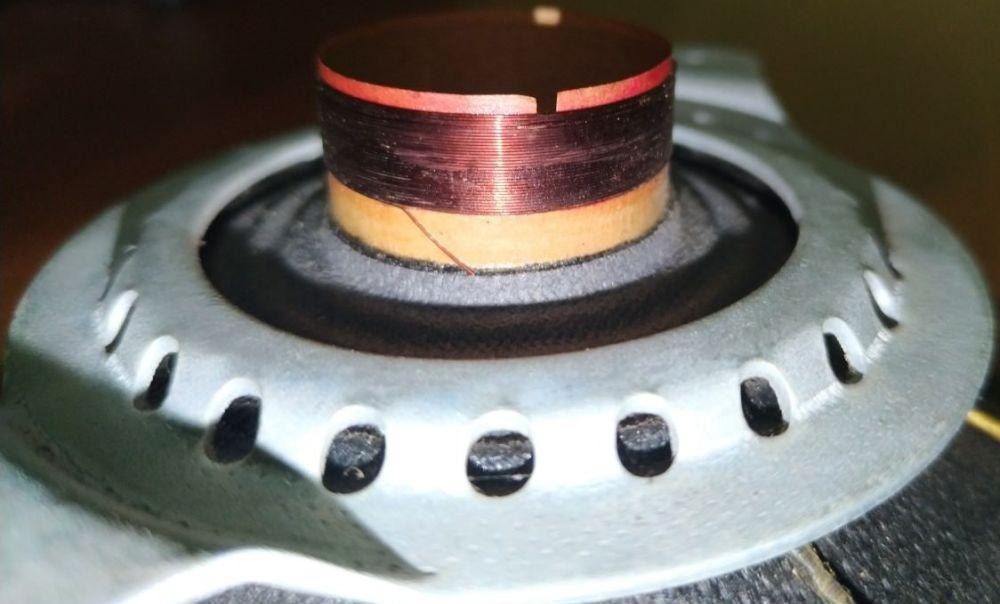

Звуковая катушка намотана проводом ПЭЛ диаметром 0,18 мм с общим числом витков – 62 витка. Сопротивление звуковой катушки по постоянному току 3,4 Ом.

Динамик 3 ГД-6 VEF остается востребованным элементом для реставрации vintage-аудиотехники. Если вам требуется более мощный динамик для сабвуферных задач, обратите внимание на 2 ГД-8 VEF, который имеет увеличенную площадь излучения.
