Советский широкополосный динамик 3 ГД-5 VEF: характеристики и применение

Советский широкополосный громкоговоритель Динамик 1 ГД-4А «VEF» модели 3 ГД-5 VEF (ВЭФ) — это надежный элемент акустических систем с мощностью 15 Вт и сопротивлением 8 Ом. Диаметр диффузора составляет 200 мм (8 дюймов), что обеспечивает воспроизведение частот в диапазоне 40–18 000 Гц. Динамик отличается высокой чувствительностью и прочным магнитом, что делает его отличным выбором для ретро-аудио и самодельных акустических систем.

Устройство обладает сбалансированными характеристиками, позволяющими воспроизводить широкий спектр частот с минимальными искажениями. Благодаря прочному диффузору и качественному подвесу из пропитанной бумажной массы, динамик служит долго и сохраняет свои свойства. Он подходит как для воспроизведения музыки, так и для речевых задач, обеспечивая четкое и динамичное звучание.

Модель 3 ГД-5 VEF проста в установке благодаря стандартным габаритам и весу (около 1,4 кг). Она легко интегрируется в корпуса различных акустических систем. Если вам нужен более компактный вариант, обратите внимание на Динамик 1 ГД-4 VEF, который часто используется в портативных приемниках.

Таблица технических характеристик 3 ГД-5 VEF

Изготовитель: Рижский государственный электротехнический завод «ВЭФ», выпуск в 50х-60х годах.

Технические характеристики:

Диапазон воспроизводимых частот: 100 – 7000 Гц

Неравномерность АЧХ: 15 дБ

Среднее стандартное звуковое давление: 2,5 бар

Мощность: 3 Вт

Сопротивление: 4 Ом

Резонансная частота: 120 Гц (±10 Гц)

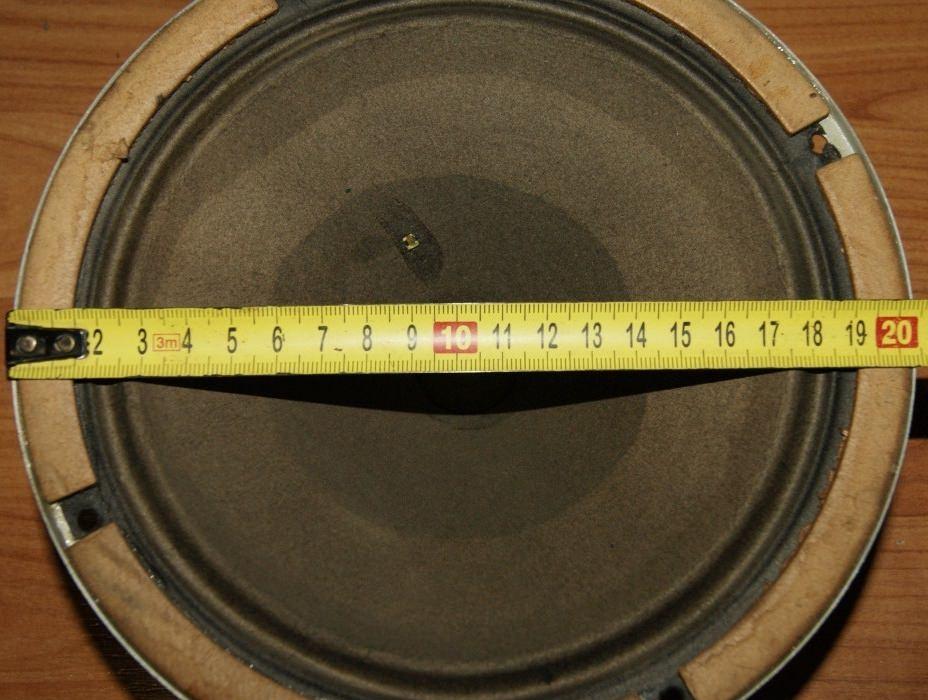

Габаритные размеры: Ø202х90 мм

Вес: 1,3 кг

Описание:

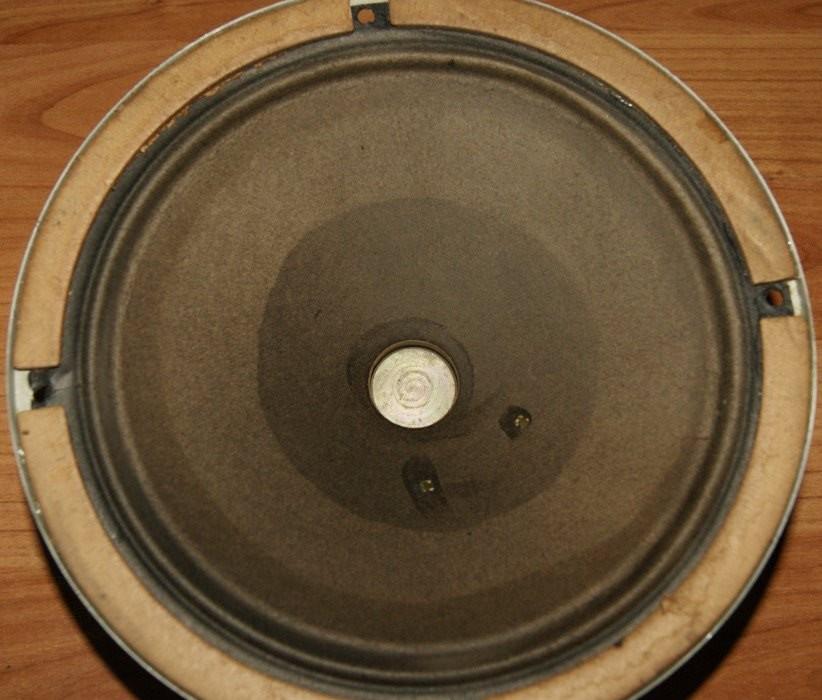

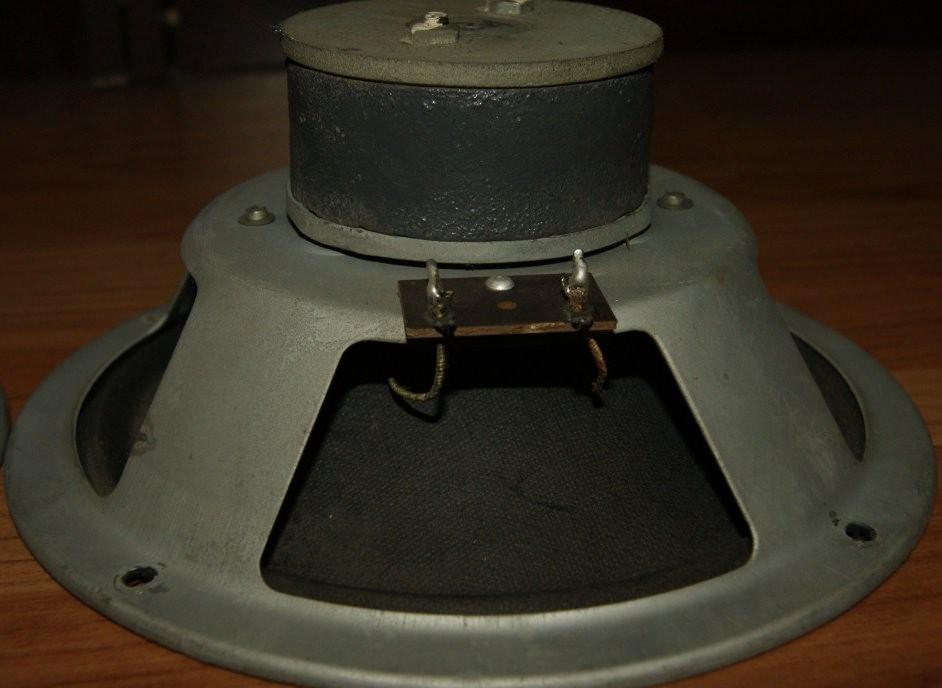

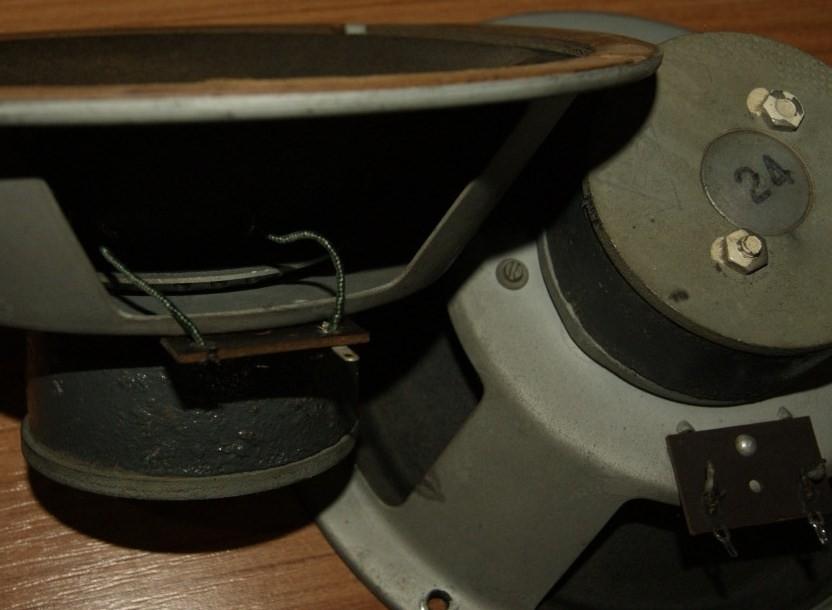

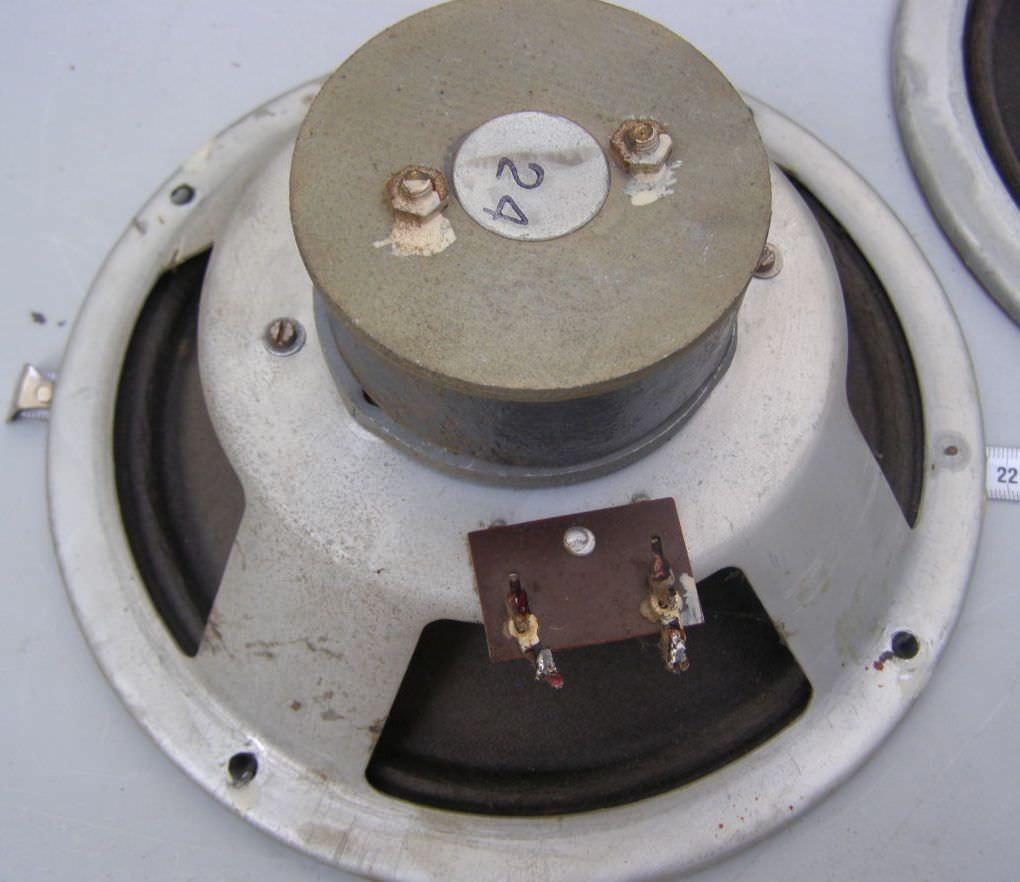

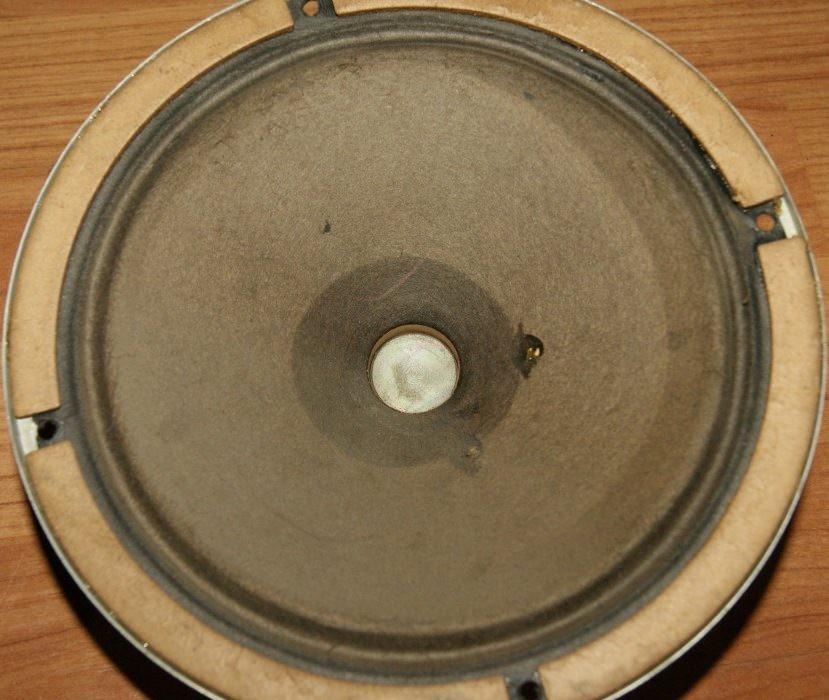

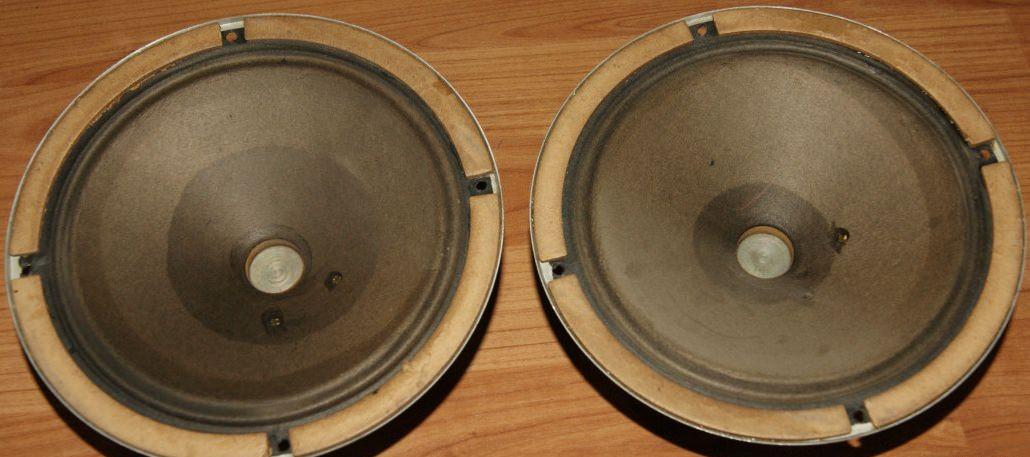

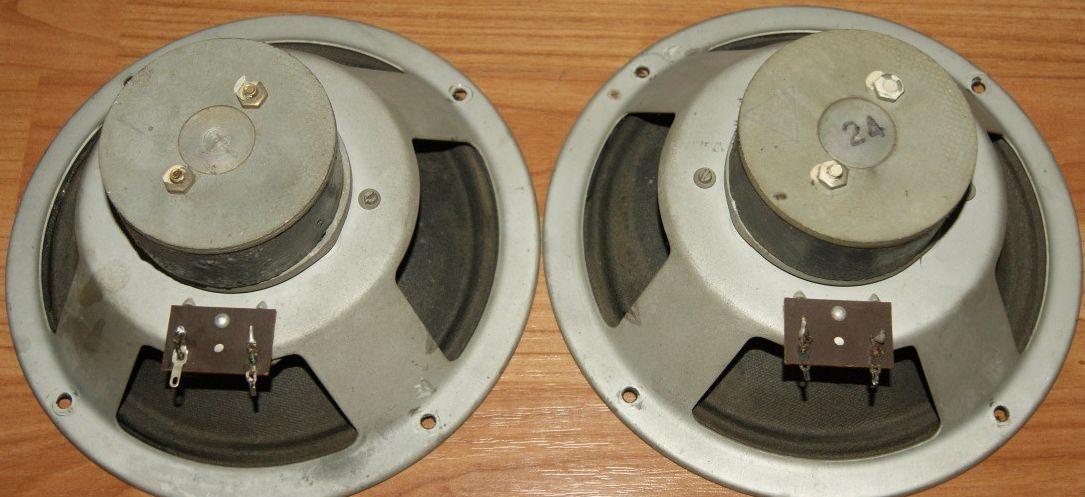

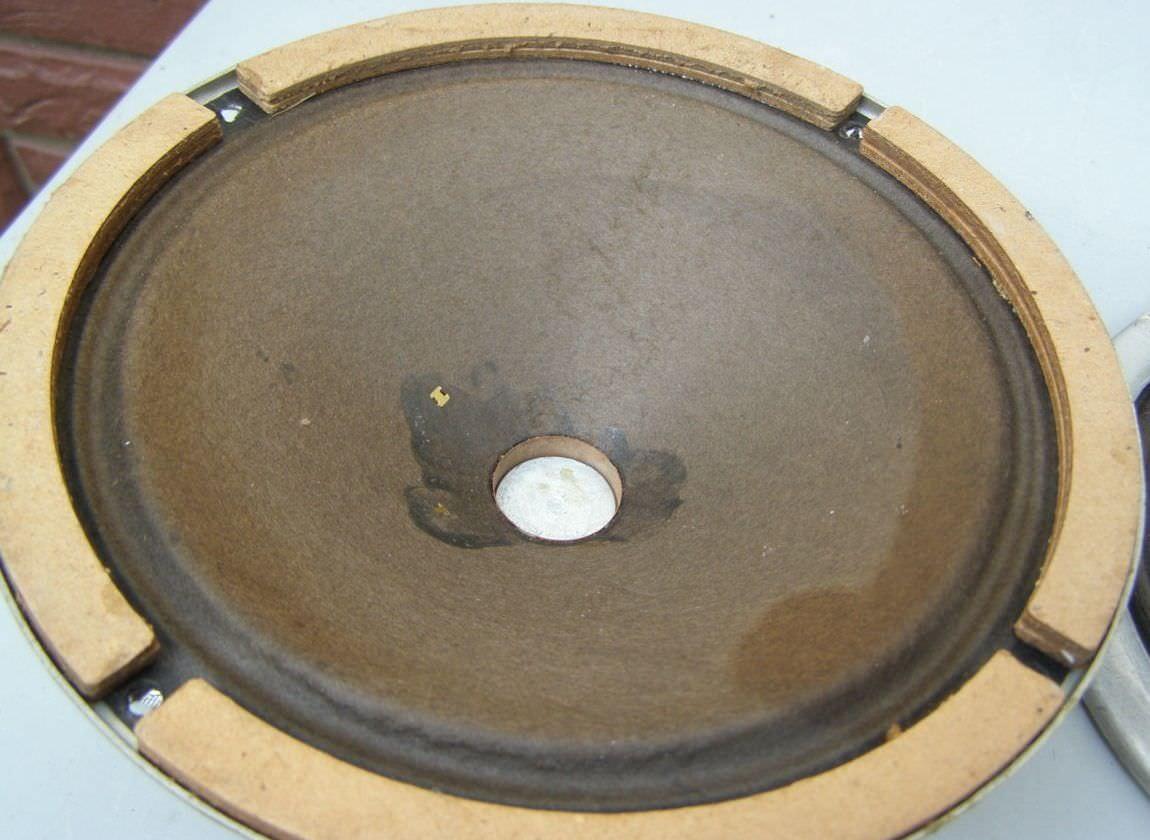

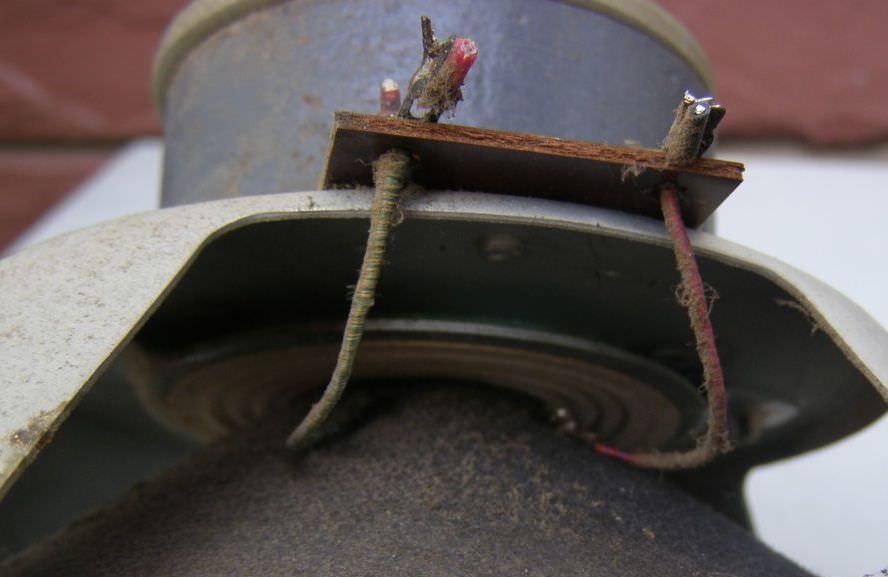

Головка громкоговорителя электродинамического типа, широкополосная, круглая. Диффузородержатель изготовлен штамповкой из стали. Диффузор с подвесом — из бумажной массы с пропиткой. Центрирующая шайба изготовлена из бумаги. Магнит керновой, кобальтовый. Сопротивление звуковой катушки по постоянному току 3,4 Ом. Устанавливался в радиоприемник ВЭФ-Аккорд. Для более мощных решений можно рассмотреть Динамик 3 ГД-6 VEF.
