Динамик 3ГД-1 RRR: характеристики, размеры и аналоги

Динамик 3ГД-1 RRR — это легендарный советский громкоговоритель, разработанный Рижским радиозаводом им. А.С. Попова. Данная модель, как и , ценится аудиофилами за высокое качество звучания, точную передачу сигнала и надежность. Благодаря оптимизированным параметрам, этот драйвер остается одним из лучших представителей советской школы акустики, особенно в диапазоне средних частот.

Среднечастотный динамик 3ГД-1 RRR широко применяется в домашних и профессиональных акустических системах. Его диффузор обеспечивает большой ход, что позволяет воспроизводить звук с высокой точностью и минимальными нелинейными искажениями. Диаметр 3 дюйма (около 75-80 мм) обеспечивает достаточную громкость и широкий динамический диапазон для своего класса.

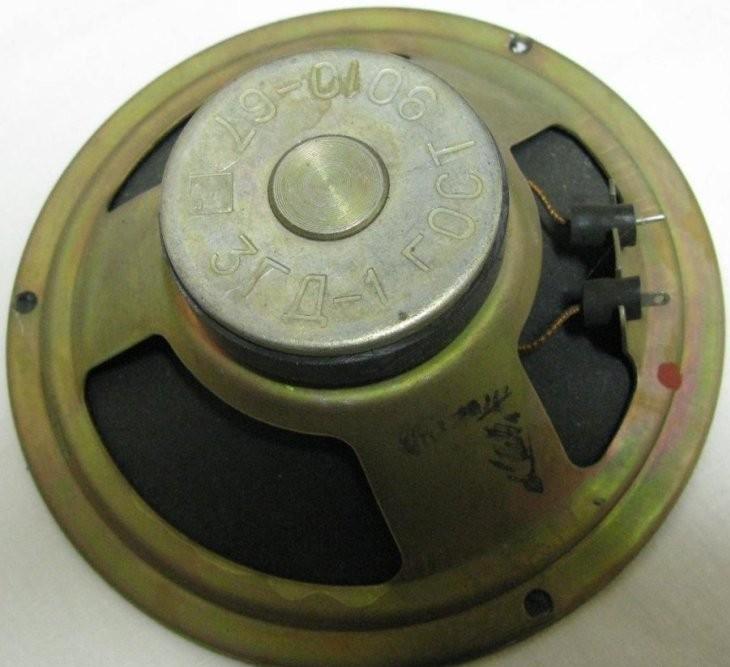

Устройство оснащено мощным магнитом, обеспечивающим стабильную работу и долговечность. Вес динамика составляет около 0,5 кг, что делает его удобным для монтажа в различные корпуса. Динамик работает в диапазоне мощности от 5 до 15 Вт, что делает его универсальным решением для различных усилителей.

3ГД-1 RRR отличается отличным соотношением цены и качества, что делает его идеальным выбором для тех, кто ценит «аналоговое» звучание. Важно учитывать четко определенную полярность при подключении для правильной фазировки в акустической системе.

Таблица основных характеристик 3 ГД-1 RRR

Параметр	Значение
Название модели	3 ГД-1 RRR
Тип	Среднечастотный динамик
Размер	3 дюйма (Ø150 мм)
Номинальная мощность	3 Вт (допускается до 5-15 Вт)
Сопротивление (Z)	10 Ом
Чувствительность	92 дБ
Частота резонанса (Fs)	120 Гц
Габариты	Ø150 х 52 мм
Масса	0,4 – 0,5 кг
Диапазон частот	150 – 6000 Гц
Материал диффузора	Бумага

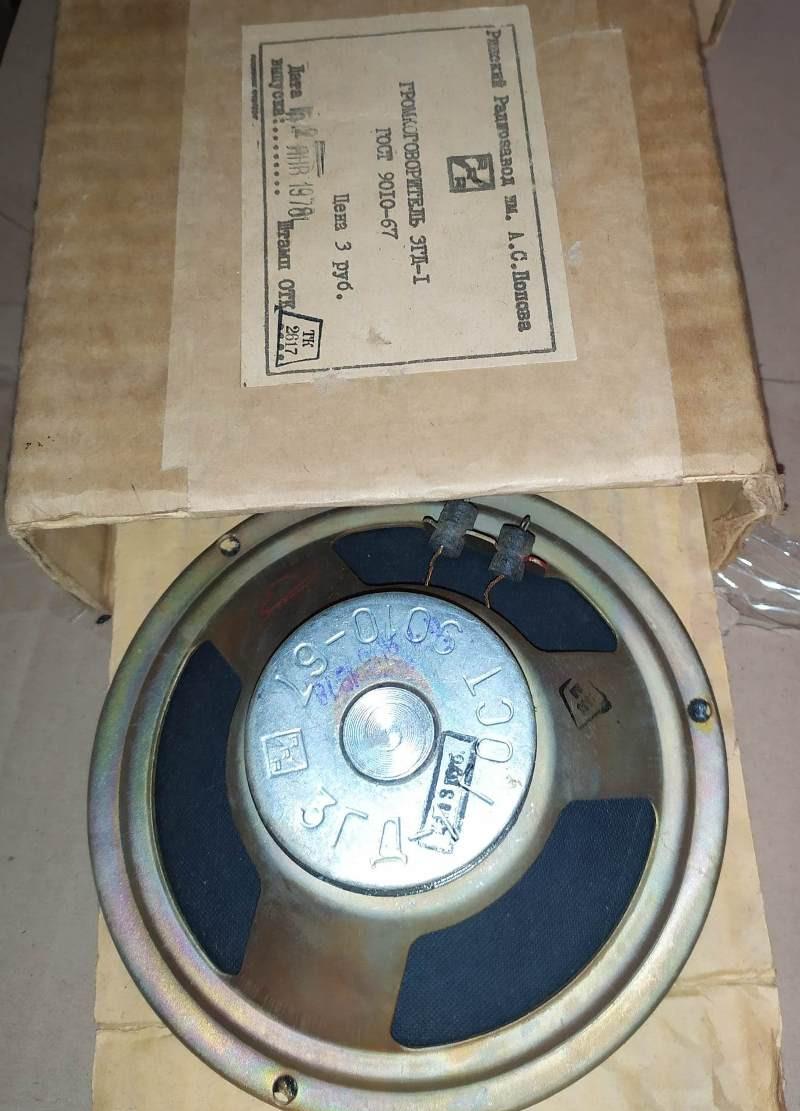

Изготовитель: Рижский радиозавод им. А.С. Попова.

Технические параметры и конструкция

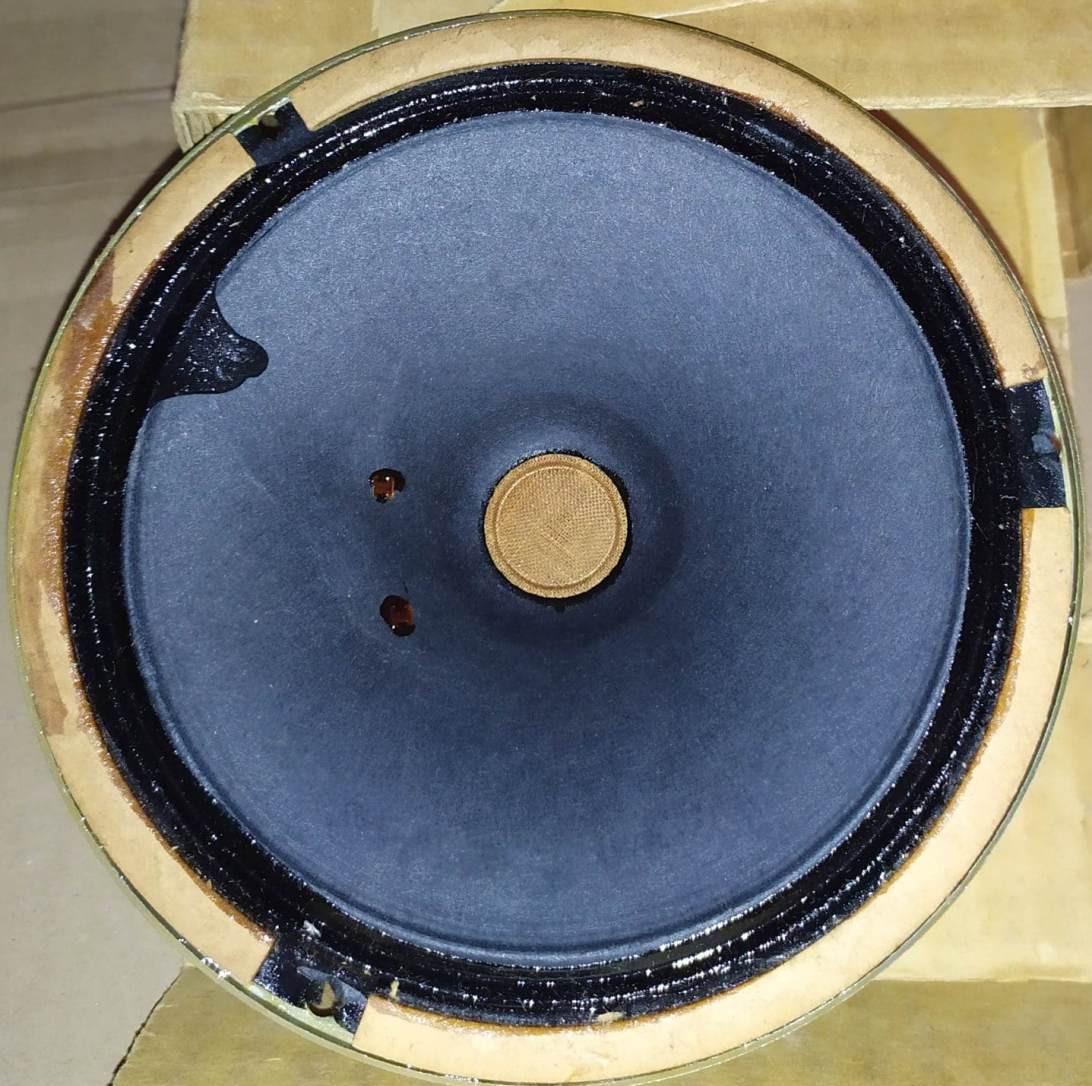

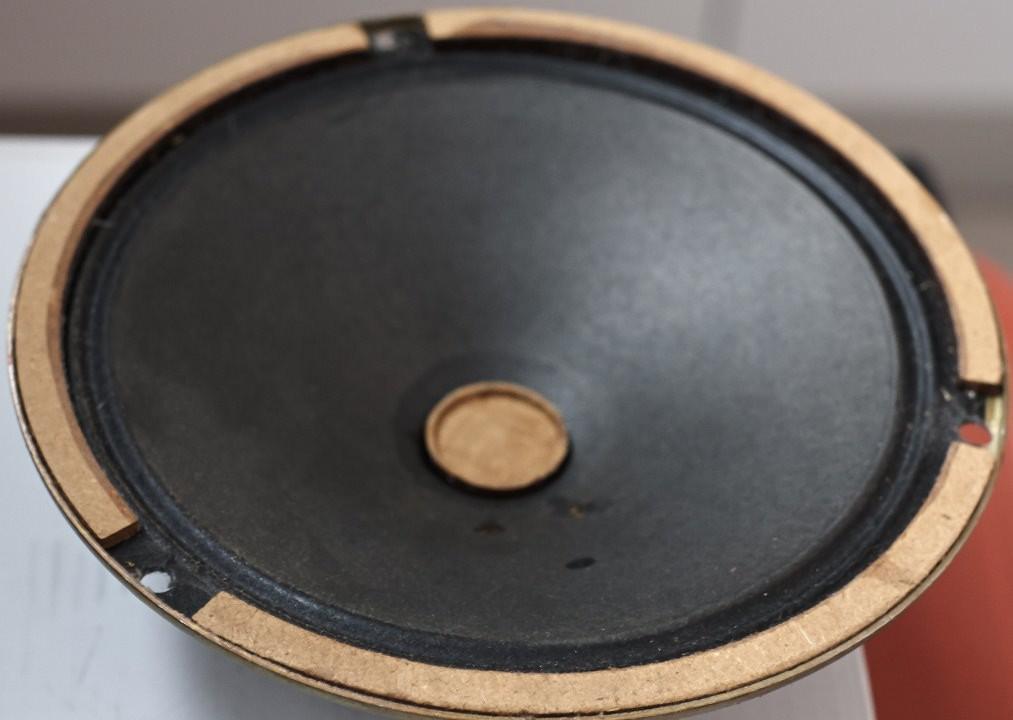

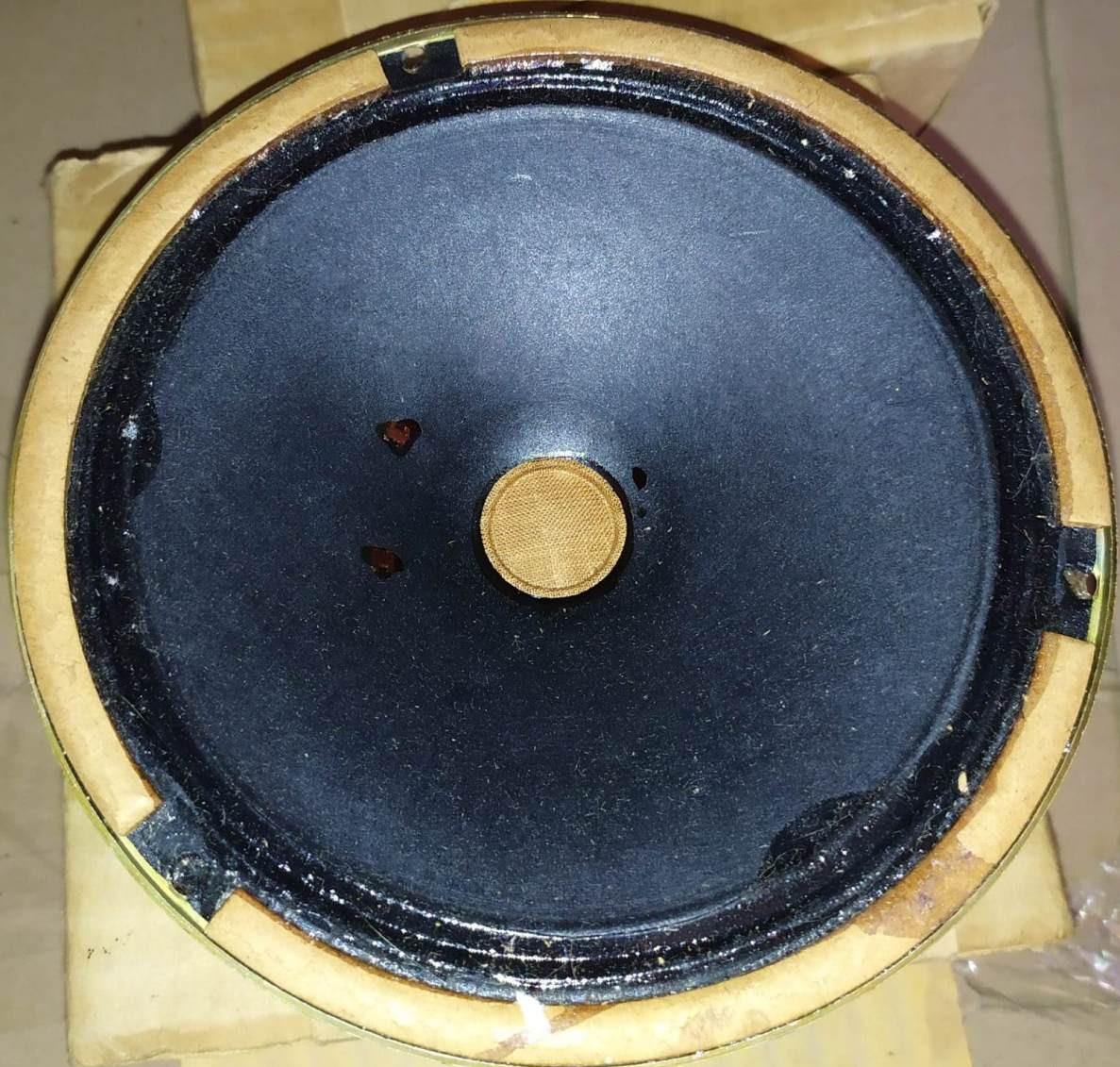

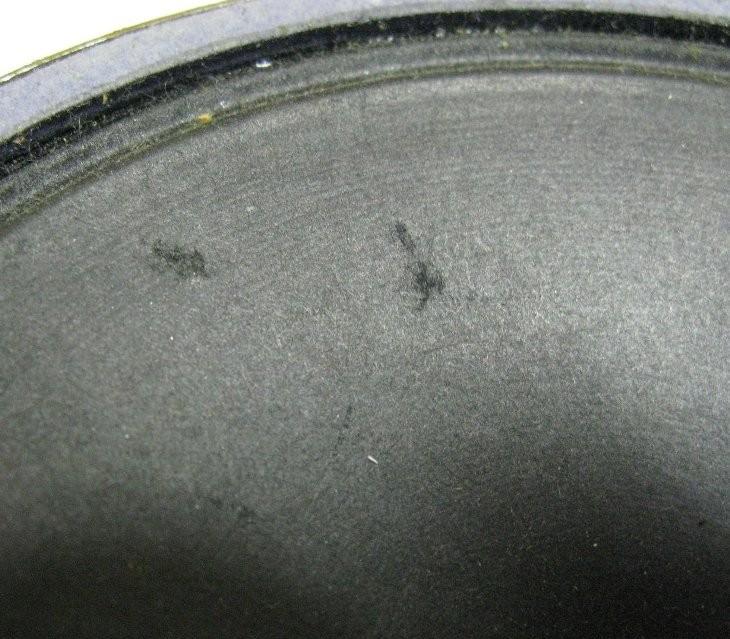

Данный громкоговоритель представляет собой классическую среднечастотную динамическую головку. Корзина выполнена методом штамповки из стали, что обеспечивает жесткость конструкции при относительно небольшом весе. Диффузор изготовлен из бумаги, что придает звуку характерную «теплоту» и естественность, в отличие от современных пластиковых аналогов.

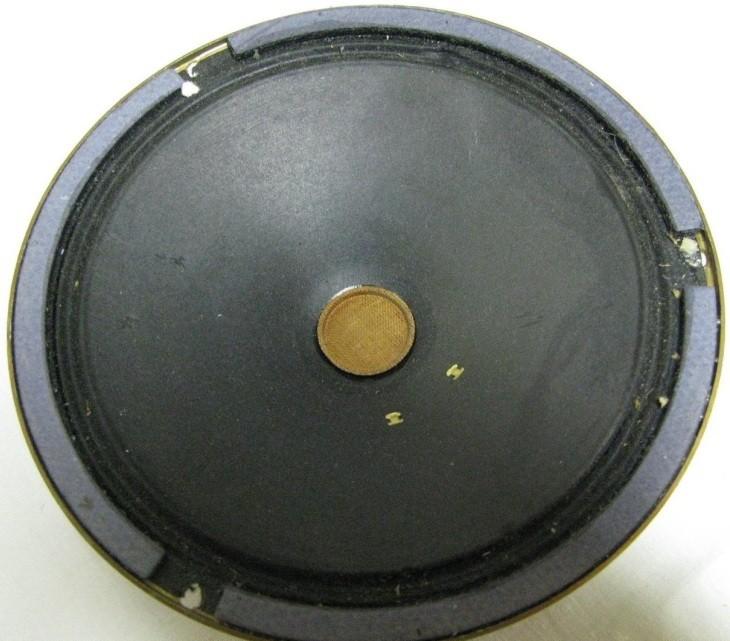

Пылезащитный колпачок имеет сетчатую структуру из ткани с пропиткой, что помогает рассеивать стоячие волны внутри магнитного зазора.

Звуковая катушка намотана медным проводом марки ПЭЛ диаметром 0,12 мм в два слоя. Первый слой содержит 45 витков, второй — 41 виток. Сопротивление катушки по постоянному току составляет 8,7 Ом (с допуском ±1 Ом), что близко к номинальному сопротивлению 10 Ом.

Для тех, кто ищет альтернативы, стоит обратить внимание на динамик 1 ГД-3 RRR, который часто используется в качестве ВЧ-звена в паре со среднечастотниками.

Аналоги и применение

В случае необходимости замены или модернизации акустики, можно рассмотреть динамик 3 ГДМ-3 как более современный аналог с улучшенными параметрами, хотя он и имеет несколько иную конструкцию.

Динамик 3ГД-1 RRR отлично подходит для создания трехполосных акустических систем, где он берет на себя диапазон средних частот. Его характеристическая чувствительность на уровне 92 дБ позволяет легко раскачивать даже маломощные ламповые усилители.

Если вам нужен более мощный вариант для больших помещений, обратите внимание на динамик 4 ГД-1 RRR, который имеет больший диаметр диффузора и предназначен для воспроизведения низких частот.
