Динамик 2А-26 «КинАп»: полный обзор характеристик и применение

Низкочастотный динамик 2А-26 «КинАп» — это легендарная советская разработка, предназначенная для высококачественного воспроизведения звуковых сигналов в широком диапазоне частот. Акустическая система используется как в домашних Hi-Fi колонках, так и в профессиональной аппаратуре. Динамик славится надежной конструкцией и специфическим «теплым» звуком, что делает его востребованным среди аудиофилов, ценящих винтажную акустику. Для сравнения, современные аналоги, такие как Динамик 2А-30 «КинАп», имеют свои особенности, но 2А-26 остается эталоном для фазоинверторных систем.

Конструкция динамика отличается мощной магнитной системой и качественным диффузором с большим ходом. Это позволяет воспроизводить звук с минимальными искажениями и обеспечивать глубокий бас. Благодаря высокой чувствительности (98 дБ) и паспортной мощности 50 Вт, динамик способен детально передавать сложные музыкальные произведения.

Технические характеристики динамика 2А-26 «КинАп»

Ниже приведены полные параметры динамика, собранные из заводских спецификаций и реальных измерений. Обратите внимание на высокое сопротивление и массу, что характерно для мощных НЧ-головок того времени.

Применение и акустическое оформление

Динамик 2А-26 «КинАп» универсален в плане акустического оформления. Он эффективно работает как в закрытых ящиках (ЗЯ), так и в фазоинверторах (ФИ). Выбор оформления зависит от желаемого характера звучания:

• Закрытый ящик: Обеспечивает более быстрый и плотный бас, но снижает общую громкость и расширяет АЧХ в низкочастотной области.
• Фазоинвертор: Позволяет выжать максимальную отдачу на низких частотах и увеличить КПД системы, что критично для громких прослушиваний.

Исторически этот динамик применялся в составе кинотеатрального комплекса «СУПЕРФОН-70» и входил в агрегаты 32А-14-1. Сегодня его часто ищут для реставрации советской техники или создания кастомных винтажных колонок. Если вам нужны более современные решения, можно рассмотреть Динамик 25 ГДШ-1-4, который часто используется в аналогичных задачах.

Аналоги динамика 2А-26 «КинАп»

При поиске замены или сравнении стоит учитывать параметры 8-дюймовых динамиков со схожими характеристиками. К основным аналогам по размерам и электрическим параметрам относятся:

• 4ГД-35
• 5ГД-17

• 6ГД-34

Эти модели обладают схожими габаритами и могут использоваться в качестве замены в соответствующих акустических системах, хотя их звуковой почерк может отличаться.

Конструкция и особенности

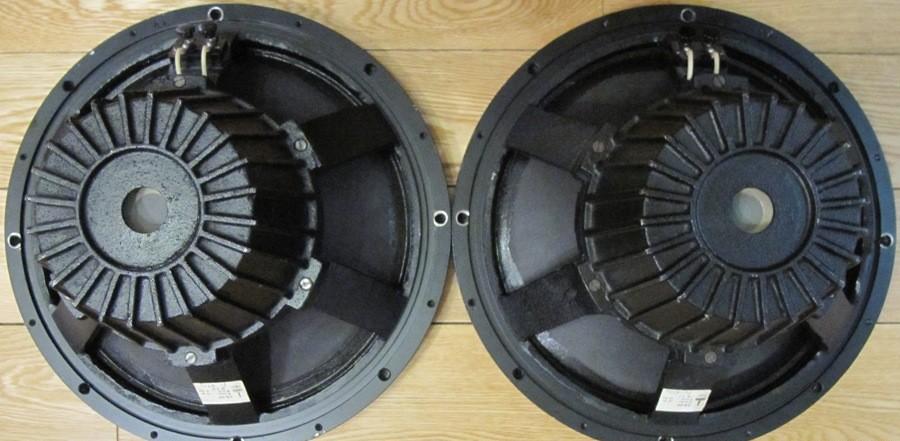

Динамик 2А-26 «КинАп» отличается сложной конструкцией магнитной системы и корзины. Магнит центруется в корзине через проставочное кольцо, одеваемое на проточенный верхний фланец. В корзине предусмотрены две проточки под три варианта исполнения центрирующих шайб, что позволяет гибко настраивать подвес.

Звуковая катушка очень похожа на катушку , различие лишь в высоте намотки: у 2А-26 катушка намотана на 2 мм выше. В керне магнита 2А-26 высверлено отверстие диаметром 26 мм, закрытое сеткой из синтетического материала для защиты от грязи. Передний фланец, фиксирующий подвес, имеет резиновое кольцо, аккуратно вмещающееся в паз на тыльной стороне внешнего обода корзины.

Гофр подвеса отлит совместно с диффузором и пропитан полиизобутиленом для долговечности. Вес подвижной части с нанесенной бронзовой краской составляет около 98 г, что влияет на инерционность динамика и его переходные процессы.

Характер звучания

Звучание 2А-26 «КинАп» характеризуется высокой детализацией и динамичностью. Динамик обеспечивает глубокий и объемный бас, ясные средние частоты и чистые высокие. Это делает его отличным выбором для воспроизведения как классической музыки, так и вокальных партий. Динамик идеально подходит для аудиофильских систем, где ценится натуральность звука.

Фотогалерея и размеры

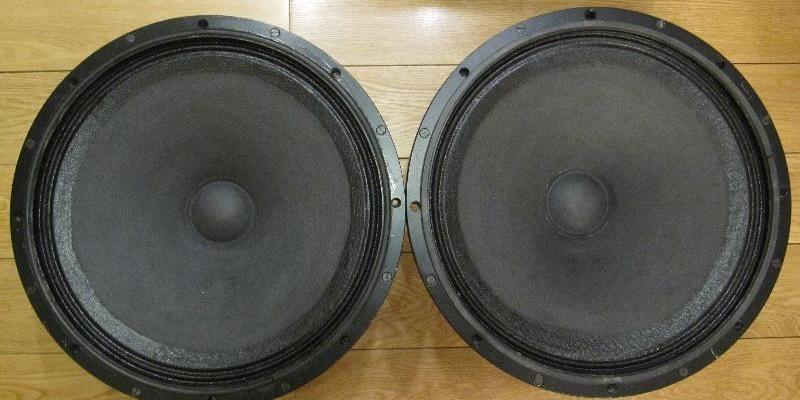

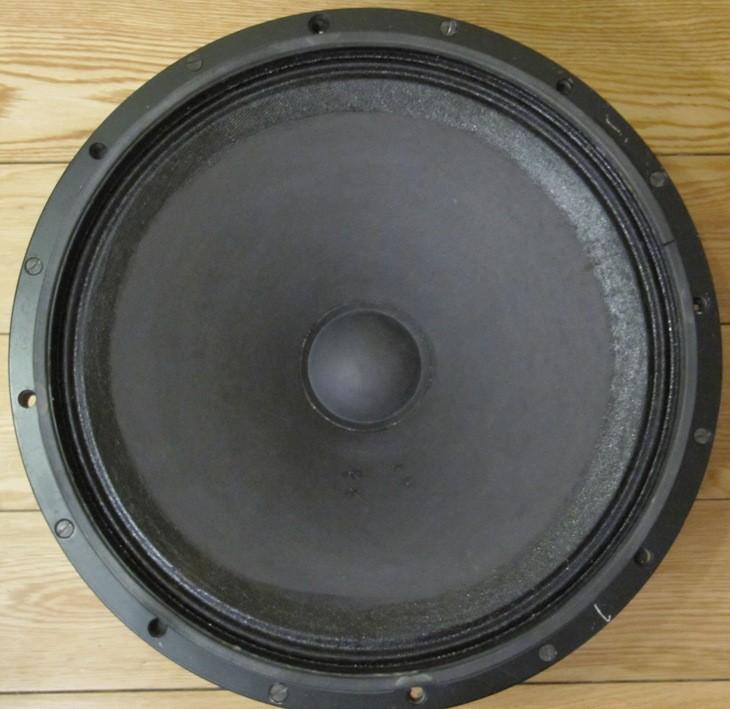

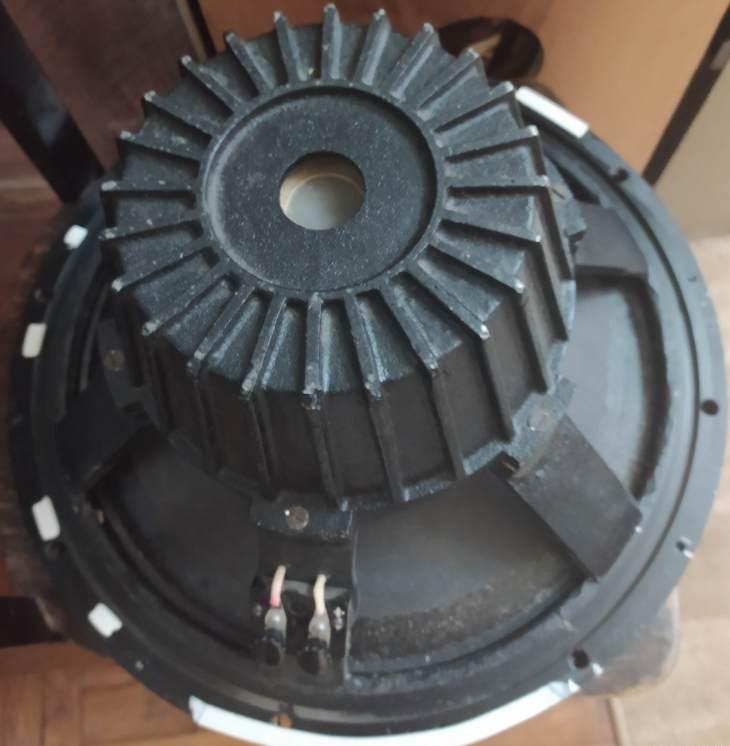

На фотографиях ниже представлены различные ракурсы динамика, включая детали магнитной системы и диффузора.

Технические характеристики:

Диапазон частот: 40 – 3150 Гц

Чувствительность: 98 дБ

Среднее стандартное звуковое давление: 0,45 Па

Электрическое сопротивление: 16 Ом

Паспортная мощность: 50 Вт

Максимальное напряжение на входе головки: 28 В

Частота основного резонанса: 35 – 40 Гц

Индукция в зазоре: 1,2 Тл

Внешние размеры: Ø400х214 мм

Масса: 10 кг

Описание:

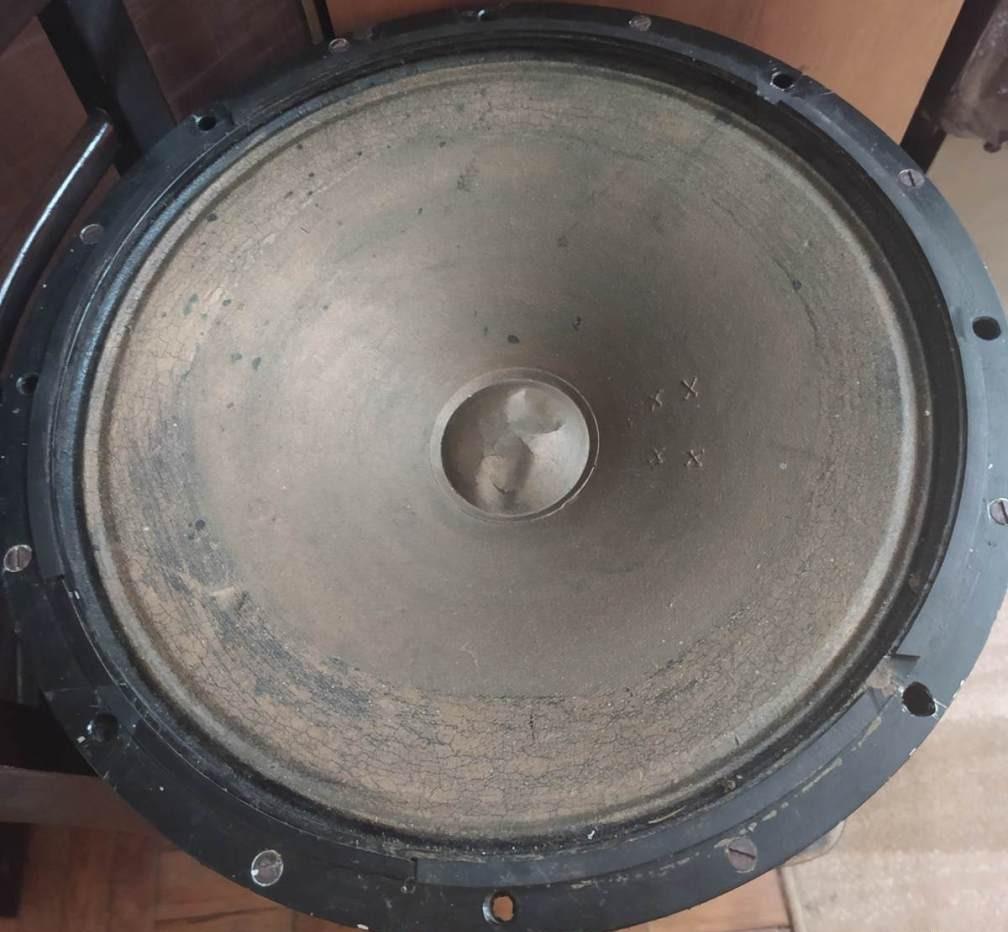

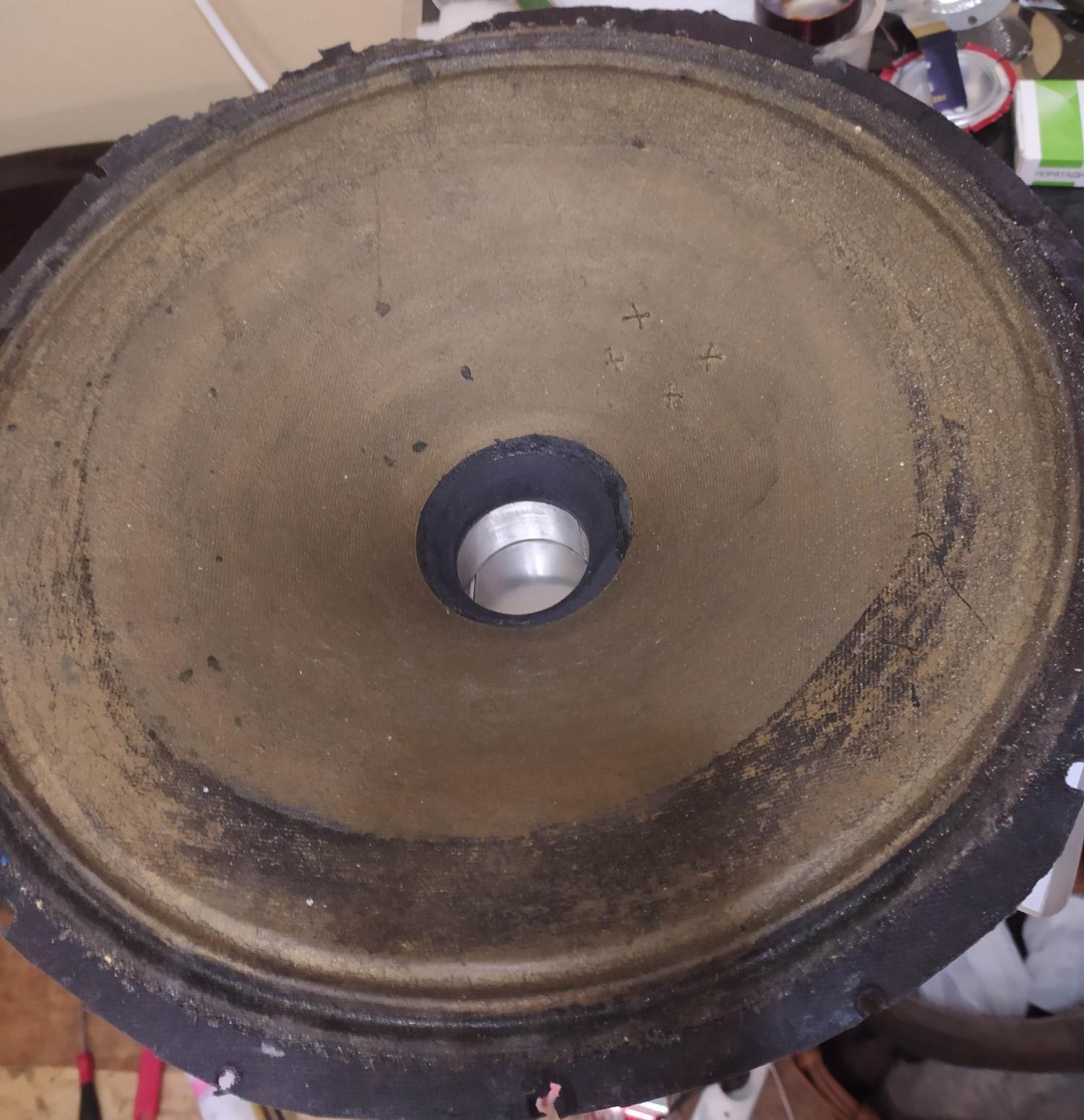

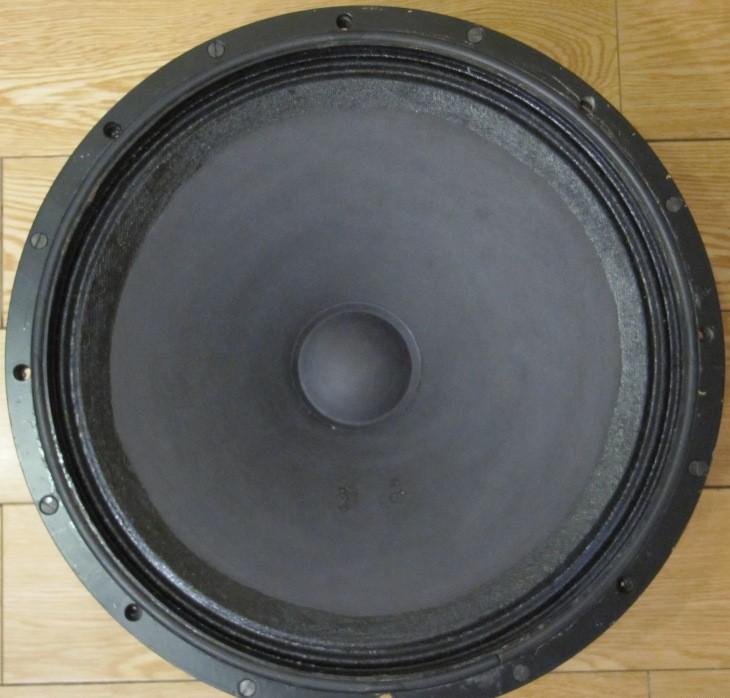

Доставшийся экземпляр был безжалостно изуродован предыдущим владельцем, весь диффузор, включая пылезащитный колпачек и подвес, были прокрашены бронзовой краской, не поддающуюся воздействию ацетона, в связи с чем нахожусь в поисках альтернативного диффузора и пылезащитного колпачка. Гофр отлит совместно с диффузором и пропитан полиизобутиленом.

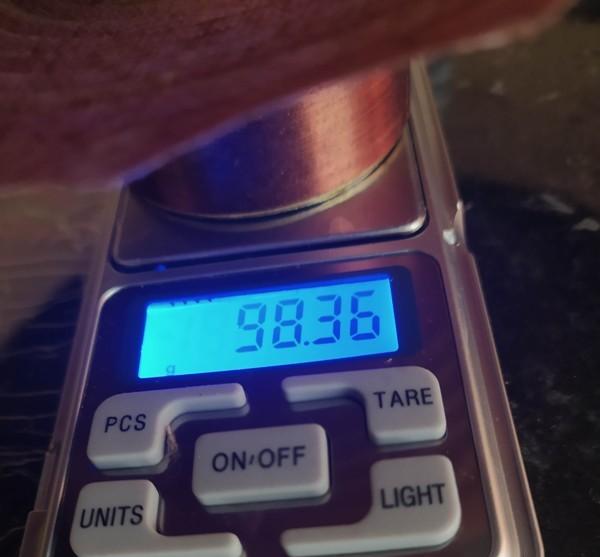

Вес динамической головки 9,970 кг, полный диаметр диффузора 390 мм, вес подвижки с нанесенной на неë бронзовой краской – 98,36 г.

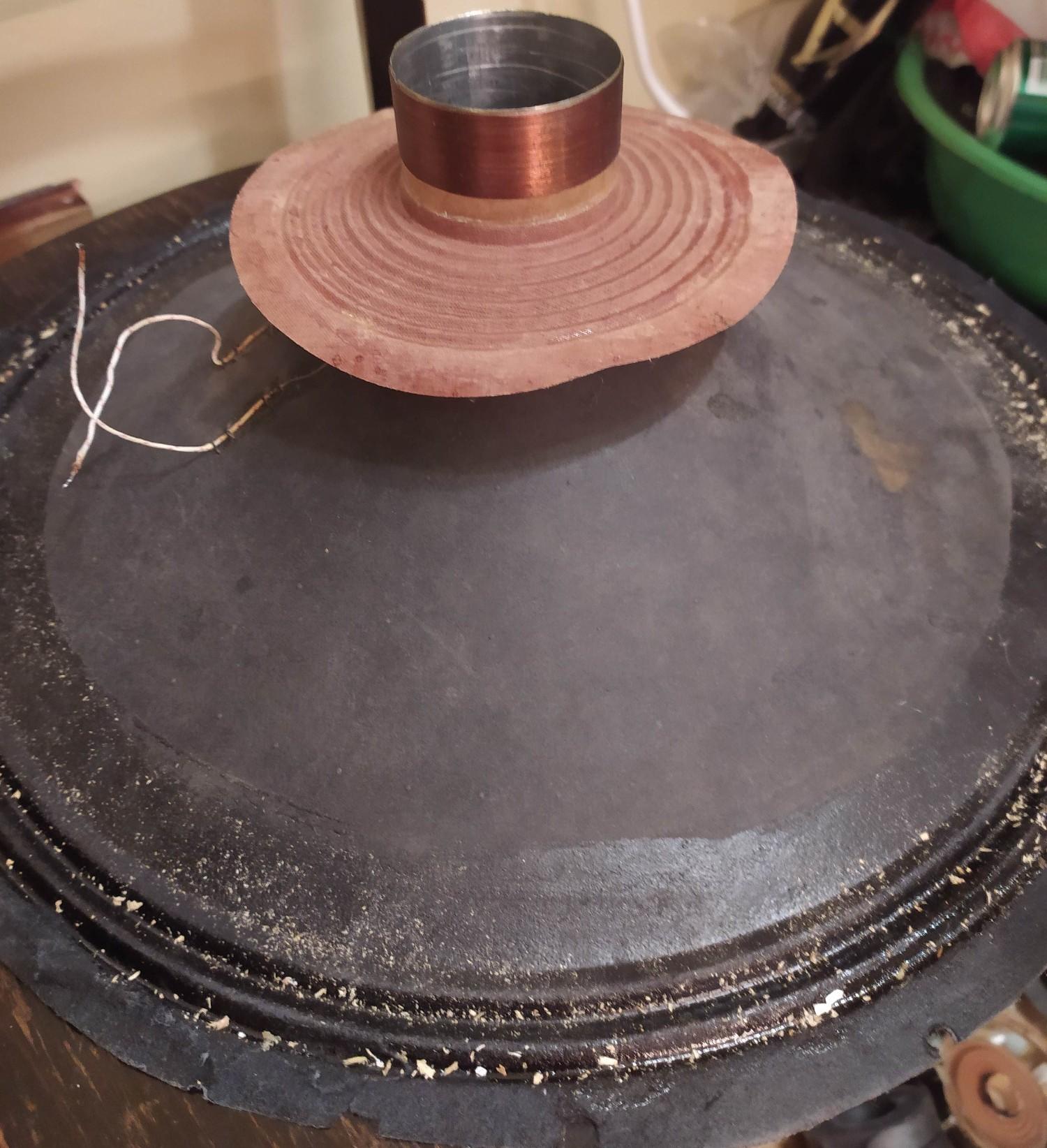

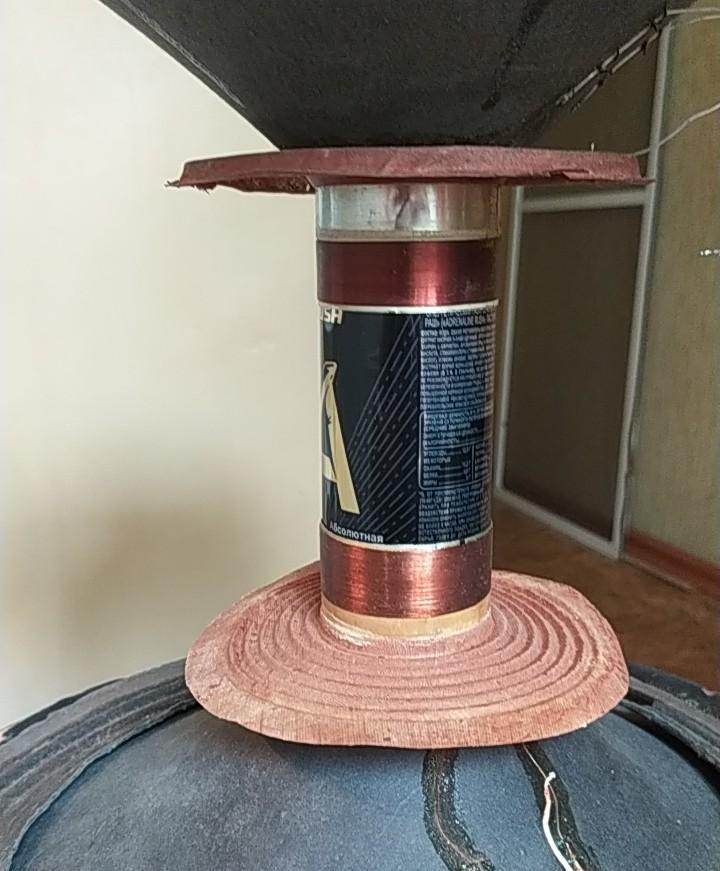

Звуковая катушка очень похожа на катушку (сходство отражено на фотографии, где обе катушки насажены на банку из под лимонада, объемом 0,25 л), различие лишь в высоте намотки, у 2А-26 катушка намотана на 2 мм выше.

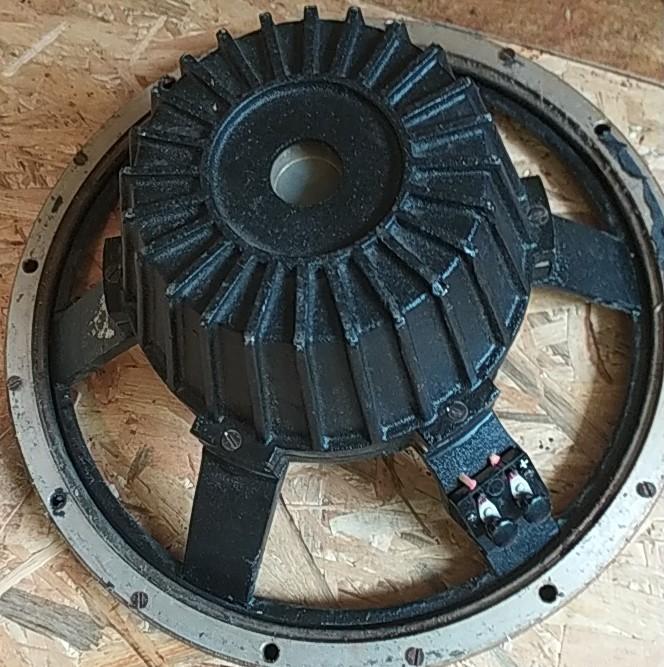

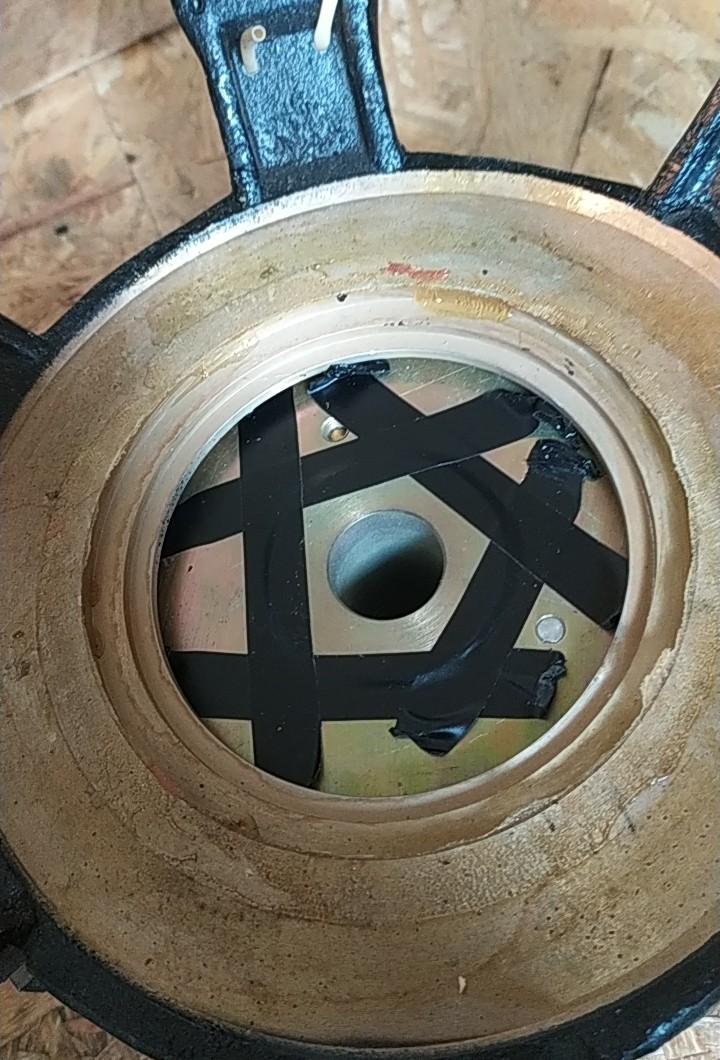

Магнитные системы идентичны с 2А-12У4, но в керне 2А-26 высверлено отверстие, диаметром 26 мм, закрытое от попадания грязи сеткой из синтетического материала.

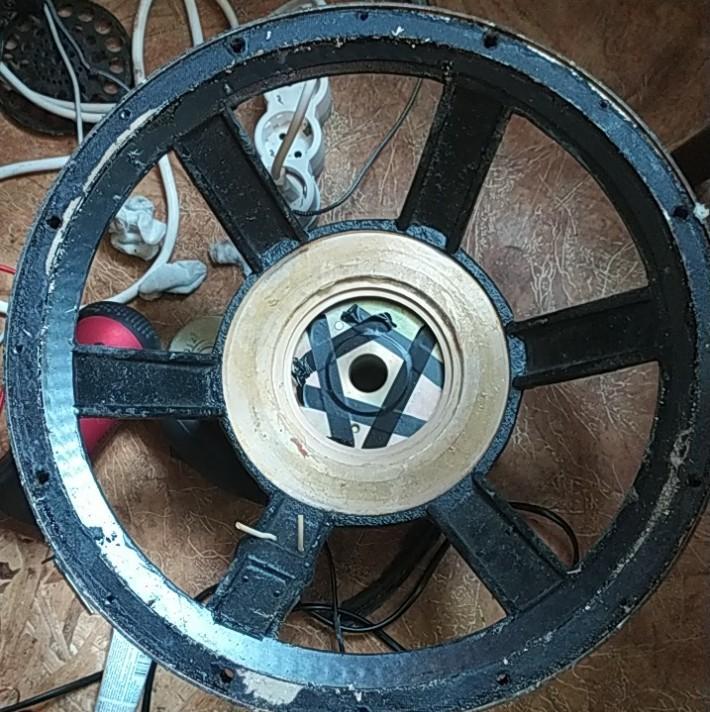

Магнит центруется в корзине через проставочное кольцо, одеваемое на проточенный верхний фланец. Так же в корзине имеются две проточки под три варианта исполнения центрирующих шайб.

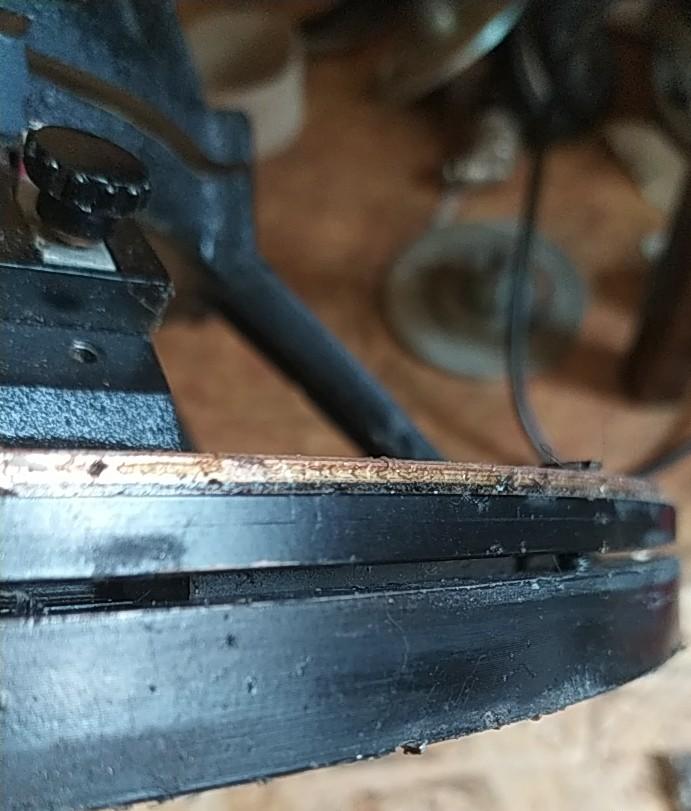

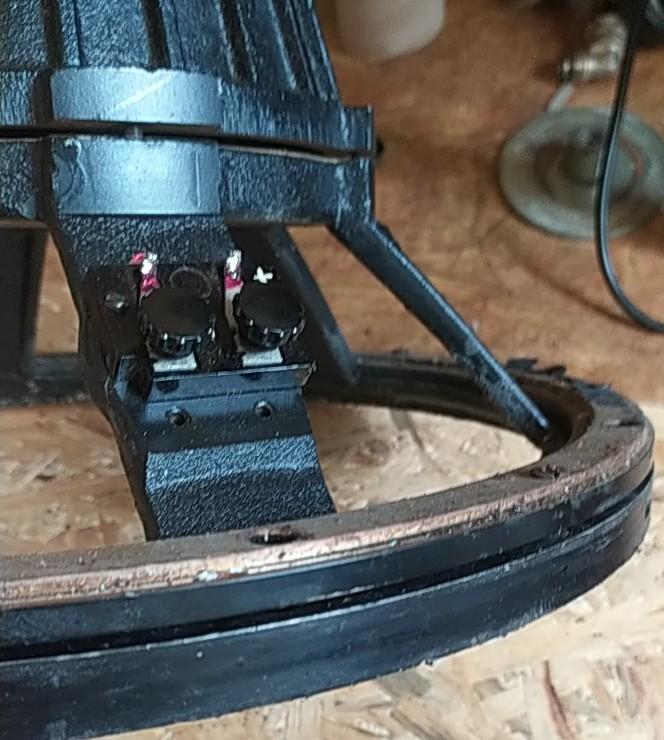

Передний фланец, фиксирующий подвес, имеет резиновое кольцо, аккуратно вмещающееся в паз на тыльной стороне внешнего обода корзины (сделаны фотографии, объяснения этому применению я пока не нашел, но думаю, что сделано это неспроста).

Автор: Михаил Чуйковский
