Динамик 2А-20 Ломо: характеристики, размеры и аналоги

Низкочастотный динамик 2А-20 от завода «Ломо» (ЛОМО) — это легендарный советский громкоговоритель, пользующийся высоким спросом среди аудиофилов и радиолюбителей. Произведенный Ленинградским оптико-механическим объединением, этот 20-сантиметровый диффузорный динамик отличается надежностью и уникальным «теплым» звучанием. Модель 2А-20 представляет собой двухполюсный низкочастотный динамик с небольшим ходом диффузора, что обеспечивает высокую чувствительность и чистое воспроизведение баса при минимальных искажениях. Если вас интересуют другие модели советских динамиков, обратите внимание на Динамик 2А-16-2 «Ломо», который также славится своим качеством.

Динамики серии 2А отличаются долговечностью благодаря качественным материалам: бумажному диффузору и алюминиевой корзине. Они широко применялись в домашних акустических системах, музыкальных центрах и профессиональных студийных мониторах. Для тех, кто ищет альтернативы, полезным будет изучить Динамик 0,5 ГД-20, который часто используется в качестве высокочастотного звена в комплектах с низкочастотными динамиками.

Технические параметры и габариты динамика 2А-20

Для правильного монтажа динамика 2А-20 необходимо учитывать его габариты и электрические параметры. Динамик имеет круглую форму и весит около 10 кг (в зависимости от партии и точных данных спецификации, вес может варьироваться, в таблице ниже приведены усредненные данные для серии). Ниже представлены основные технические характеристики, необходимые для расчета акустического оформления.

Применение и акустическое оформление

Благодаря низким резонансным частотам (40–45 Гц) и высокой добротности, динамик 2А-20 отлично работает в различных типах акустических оформлений. Выбор корпуса зависит от желаемого характера звучания:

• Закрытый ящик (ЗЯ): Обеспечивает наилучшее демпфирование и быструю атаку баса. Идеален для точного воспроизведения, хотя и требует большего объема для достижения глубокого низа.

• Фазоинвертор (ФИ): Позволяет усилить отклик на самых низких частотах. Учитывая большой эквивалентный объем Vas (130–200 л), фазоинвертор должен быть достаточно большим, чтобы избежать «бубнения» и обеспечить чистый бас.
• Открытый экран: Дает наиболее естественное звучание, но требует тщательного подбора объема комнаты или конструкции для подавления паразитных резонансов.

Для создания полноценной акустической системы часто используют связку с другими динамиками. Например, в паре с низкочастотными динамиками часто применяются Динамик 2 ГД-22 для средних частот или твитеры.

Аналоги и сравнение звучания

В случае выхода из строя оригинального динамика 2А-20, можно рассмотреть аналоги, имеющие схожие габариты или характеристики. К ним относятся:

• 6ГД-2
• 10ГД-30Е
• 4А28

• 4ГД4 (4ГД-28)

Звучание 2А-20 характеризуется как насыщенное, глубокое и естественное. Благодаря бумажному диффузору и мощной магнитной системе, динамик обладает высокой линейностью и минимальными искажениями даже при высоких уровнях звукового давления. Он отлично подходит для музыки с выраженным басом, джаза и классики.

Конструкция и описание модели

Динамик 2А-20 представляет собой низкочастотную круглую динамическую головку. Корзина выполнена из легкого и прочного алюминиевого сплава, что снижает паразитные резонансы самого корпуса динамика. Диффузор изготовлен из специальной бумажной массы с криволинейной образующей, что повышает его жесткость.

Магнитная цепь состоит из мощного магнита, нижнего фланца с керном и верхнего фланца, скрепленных латунными шпильками. Это обеспечивает стабильность магнитного потока. Воздушный зазор составляет 12х1,5 мм. Керн имеет диаметр 52,5 мм с отверстием внутри для охлаждения катушки. Звуковая катушка двухслойная, намотана на алюминиевом каркасе толщиной 0,23 мм. Диаметр жилы катушки составляет 0,21–0,26 мм, высота намотки около 18 мм, что обеспечивает большой ход и мощность.

Изготовитель: Оптико-механическое объединение имени В.И. Ленина (ЛОМО). Динамик спроектирован на базе модели 2А-12 с доработками для улучшения низкочастотного диапазона.

Изготовитель: Оптико-механическое объединение имени В.И. Ленина.

Назначение: для воспроизведения низкочастотного звукового диапазона. Спроектированы на базе с изменениями.

Характеристики:

Диапазон воспроизводимых частот: 40 – 3150 Гц

Среднее стандартное звуковое давление: 0,45 Па

Номинальное сопротивление: 15 Ом

Максимальная мощность: 100 Вт

Частота основного резонанса fs: 40 – 45 Гц

Эквивалентный объем Vas: 130 – 200 л

Полная добротность Qt: 0,35 0,45

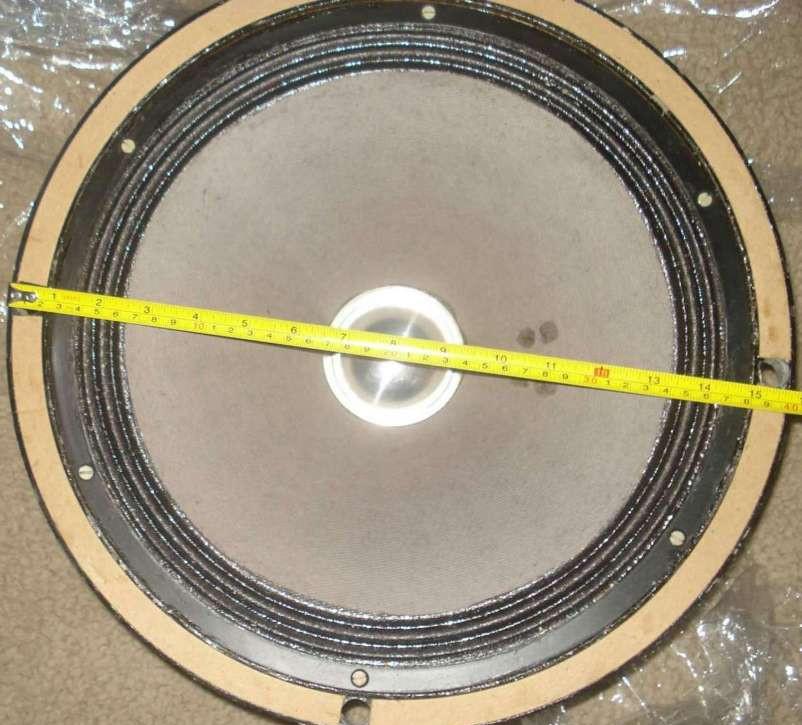

Габаритные размеры: Ø400х214 мм

Вес: 10 кг

Описание

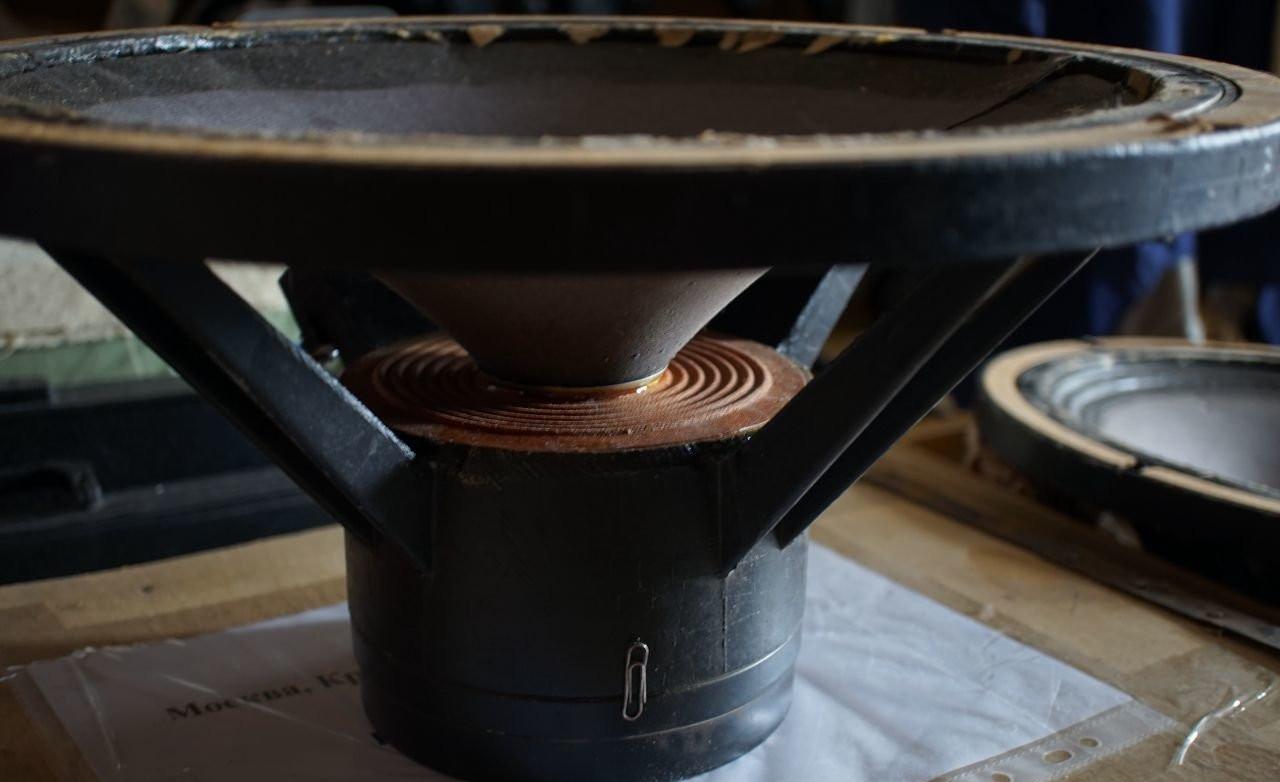

Низкочастотная, круглая динамическая головка. Корзина выполнена из алюминиевого сплава. Диффузор изготовлен из бумажной массы. Образующая диффузор криволинейна. Магнитная цепь головки состоит из магнита, нижнего фланца с керном и верхнего фланца, скрепленных между собой с помощью латунных шпилек. Пылезащитный колпачок из пленки.

Воздушный зазор 12х1,5 мм. Керн диаметром Ø52,5 мм, внутри него отверстие Ø25 мм. Внутренний диаметр верхнего фланца Ø55,5 мм. Звуковая катушка 2-х слойная, имеет высоту намотки ∼18 мм. Диаметр жилы 0,21-0,26 мм. Намотана на алюминиевом каркасе толщиной 0,23 мм.

Фото guitarplayer.ru
