Динамик 25 ГДВ-1-16: характеристики, размеры и применение

Советский громкоговоритель 25 ГДВ-1-16 — это классический низкочастотно-среднечастотный (НЧ-СЧ) драйвер, который остается популярным среди аудиофилов и конструкторов акустических систем. Несмотря на возраст разработки, эта модель обеспечивает характерное «теплое» звучание и высокую надежность. Динамик идеально подходит для создания винтажных аудиосистем, домашней акустики и самодельных АС, где ценится естественная передача звука.

Модель обладает сбалансированными параметрами ТЕС, что позволяет использовать её в различных акустических оформлениях: от закрытого ящика до фазоинвертора. Диффузор из полимерной пленки и мощная магнитная система обеспечивают низкий уровень искажений в рабочем диапазоне частот. Установка 25 ГДВ-1-16 не требует специальных навыков и доступна для самостоятельного монтажа. Для сравнения, другие модели, такие как Динамик 25 ГДШ-1-4, имеют иные акустические свойства, ориентированные на более широкий диапазон.

Таблица основных характеристик 25 ГДВ-1-16

25гдв_1 (4)
Параметр Значение
Номинальная мощность 25 Вт
Номинальное сопротивление 16 Ом
Диапазон частот НЧ-СЧ (в составе АС)
Габаритные размеры 107x119x32 мм
Масса динамика 740 г
Чувствительность 88 дБ
Материал диффузора Полимерная пленка

Расшифровка маркировки 25 ГДВ-1-16 означает: 25 — номинальная мощность в Ваттах, ГД — громкоговоритель, В — воблер (среднечастотный динамик), 1 — порядковый номер разработки, 16 — номинальное электрическое сопротивление в Омах. Важно отметить, что данная модель относится к классу НЧ-СЧ динамиков, в отличие от высокочастотных твитеров, и предназначена для воспроизведения основного спектра звука.

Конструкция головки громкоговорителя электродинамического типа. Магнитная система отличается высокой эффективностью, что обеспечивает хорошую отдачу в среднем диапазоне. В качестве альтернативы или дополнения в сложных системах можно рассмотреть Динамик 25 ГДН-4-4 (15 ГД-17), который часто используется в паре со среднечастотными драйверами.

25гдв_1 (1)

Технические параметры (TES)

Диапазон воспроизводимых частот: 2000 – 25000 Гц (в составе кроссовера)
Частота основного резонанса: 2000 Гц
Неравномерность частотной характеристики в диапазоне 2-25 кГц: 8 дБ
25гдв_1 (5)
Уровень характеристической чувствительности: 88 дБ
Номинальное среднее звуковое давление: 96 дБ
Максимальное звуковое давление: 102 дБ
Коэффициент гармоник на частотах 4000-10000 Гц: 1%
elektronika25as033_1
Номинальное сопротивление: 16 Ом
Отклонение сопротивления от номинального значения: ±20%
Предельная шумовая электрическая мощность: 25 Вт
Предельная долговременная мощность (с фильтром): 35 Вт
25гдв_1 (9)
Предельная кратковременная мощность (с фильтром): 50 Вт
Габаритные размеры: 107x119x32 мм
Масса: 740 г
25гдв_1 (8)

Конструкция и материалы

Магнитная система динамика 25 ГДВ-1-16 построена на базе двух параллельных противолежащих рядов магнитов. Это решение позволяет создать мощное и равномерное магнитное поле в зазоре. Мембрана (диффузор) выполнена из плоской полимерной пленки, на которую нанесена звуковая катушка. Магниты удерживаются в специальных пазах рамок, а пластины из магнитомягкого материала замыкают полюса, усиливая поле, воздействующее на катушку.

Зазор между магнитами и мембраной формируется с помощью жестких рамок, что снижает нелинейные искажения. Демпфирующий материал, расположенный внутри корпуса, сглаживает частотную характеристику и подавляет паразитные резонансы диффузора. Такая конструкция делает динамик устойчивым к перегрузкам и долговечным.

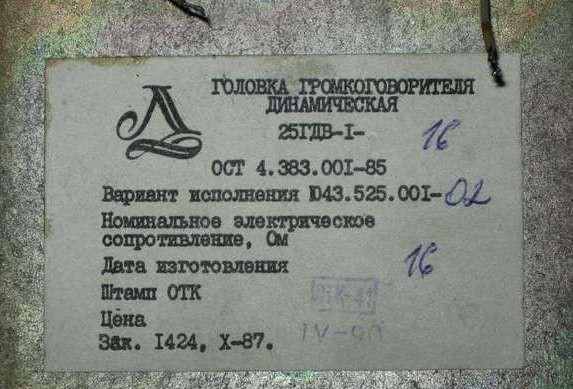

25гдв_1 (2)

Диафрагма 25ГДВ-1

Рекомендации по акустическому оформлению

Для достижения наилучшего звучания динамика 25 ГДВ-1-16 важно правильно подобрать акустическое оформление. Благодаря высокой добротности и специфической АЧХ, этот драйвер часто используют в составе многополосных систем. Оптимальный объем ящика для данного динамика составляет от 2 до 4 литров при использовании фазоинвертора, что позволяет расширить нижнюю границу воспроизводимых частот. Также динамик хорошо работает в закрытом акустическом оформлении (ЗЯ), обеспечивая быструю и четкую атаку.

При проектировании корпуса следует учитывать, что диффузор динамика имеет плоскую форму, что может требовать дополнительной демпфирования для подавления собственных резонансов на высоких частотах. В качестве кроссоверных элементов рекомендуется использовать качественные конденсаторы и дроссели, чтобы сохранить натуральность звучания. Если вам нужен более мощный НЧ-динамик для больших объемов, обратите внимание на Динамик 25 ГД-32.
