Динамик 25 ГД-32: характеристики, размеры и применение

Низкочастотный динамик 25 ГД-32 (12 дюймов) — это легендарный советский громкоговоритель, выпускавшийся на заводе «Динамик» в городе Гагарин. Основные технические параметры модели: номинальная мощность 25 Вт, электрическое сопротивление катушки 4 Ом. Данный элемент применялся в качестве НЧ звена в закрытых выносных акустических системах (ВАС) бытовой радиоаппаратуры. Модель отличается надежной магнитной системой и бумажным диффузором, что обеспечивает характерное, теплое звучание, востребованное в Hi-Fi технике. Для сравнения, более современные аналоги, такие как Динамик 25 ГД-21, имеют другие параметры резонанса и массу подвижной системы.

Акустические системы на базе 25 ГД-32, например, популярные и , демонстрируют мощный бас и широкую полосу воспроизводимых частот (50–5000 Гц). Если вы ищете замену вышедшему из строя динамику или планируете реконструкцию vintage-акустики, важно учитывать не только паспортные данные, но и реальные измерения параметров Тиля-Смолла (ТС-параметров), которые могут варьироваться в зависимости от года выпуска и состояния изделия.

Таблица технических характеристик 25 ГД-32

Ниже приведены основные паспортные данные электродинамической головки, необходимые для расчета акустического оформления.

Параметр	Значение
Расшифровка модели	25 ГД-32
Номинальная мощность	25 Вт
Сопротивление катушки (Re)	4 Ом
Диаметр диффузора	12 дюймов (300 мм)
Ход диффузора (Xmax)	4 мм
Эффективный диапазон частот	50 – 5000 Гц
Габариты рамы	125 х 125 х 83 мм
Масса динамика	4.5 кг (по паспорту), 2 кг (факт)
Магнитная система	Сдвоенные магниты, неэкранированная
Диаметр магнита	130 мм (пара Ø85х15 мм)
Полярность подключения	Поляризованная (плюс на центр клеммы)

Конструкция и описание модели

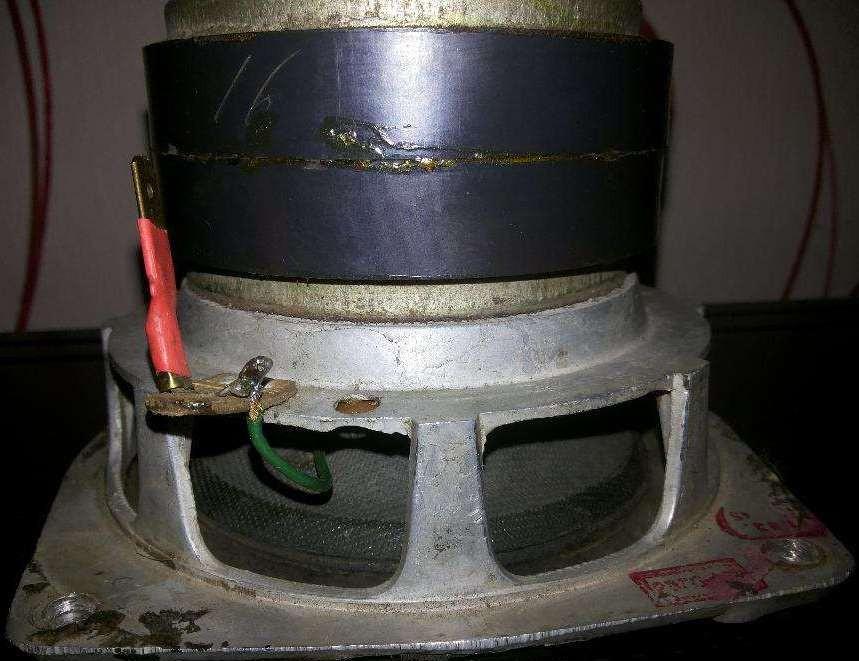

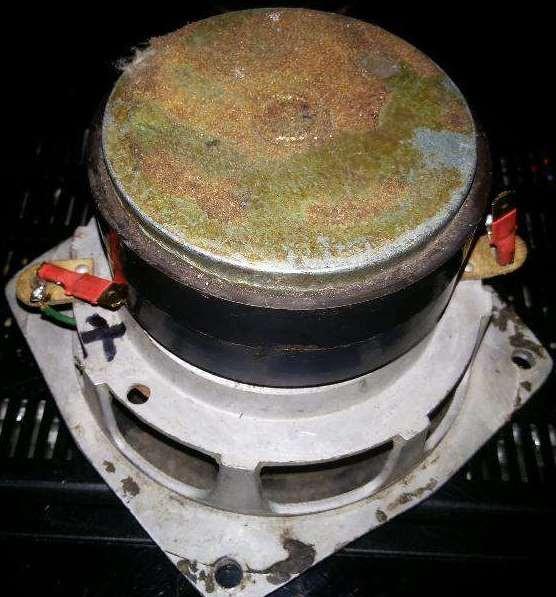

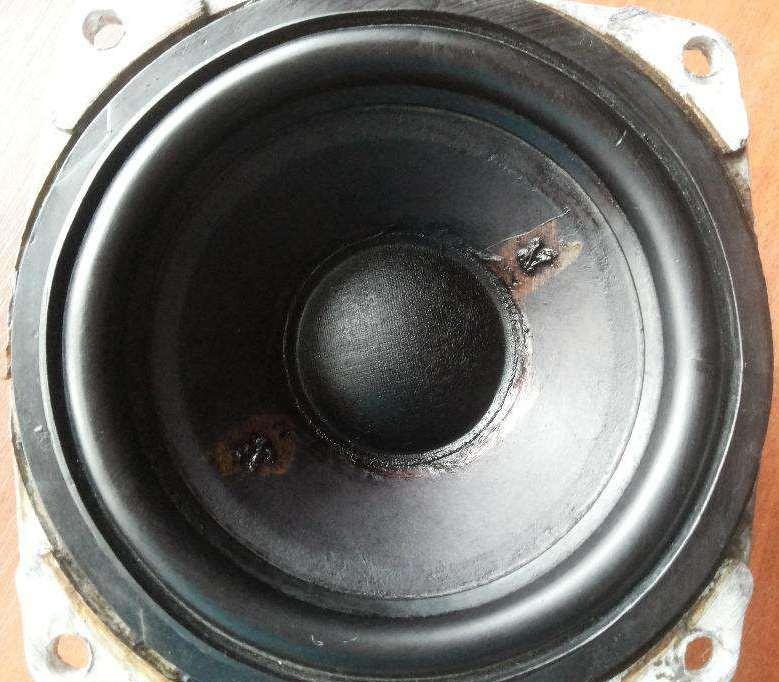

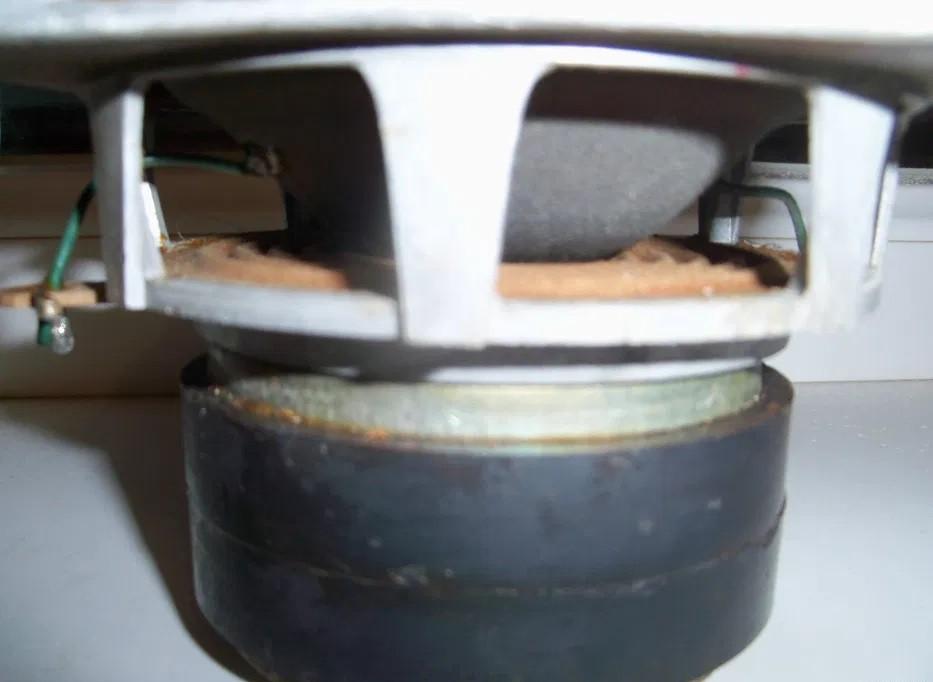

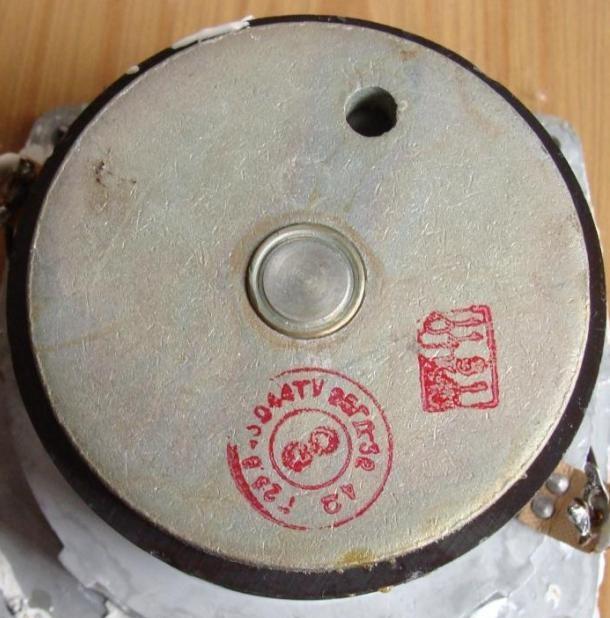

Головка 25 ГД-32 выполнена по классической схеме с неэкранированной магнитной системой. Конструкция включает в себя пара кольцевых сдвоенных магнитов, обеспечивающих высокий магнитный поток. Диффузор изготовлен из специальной бумажной массы с пропиткой, что придает ему необходимую жесткость и демпфирование. Диффузородержатель выполнен методом литья под давлением из алюминиевого сплава.

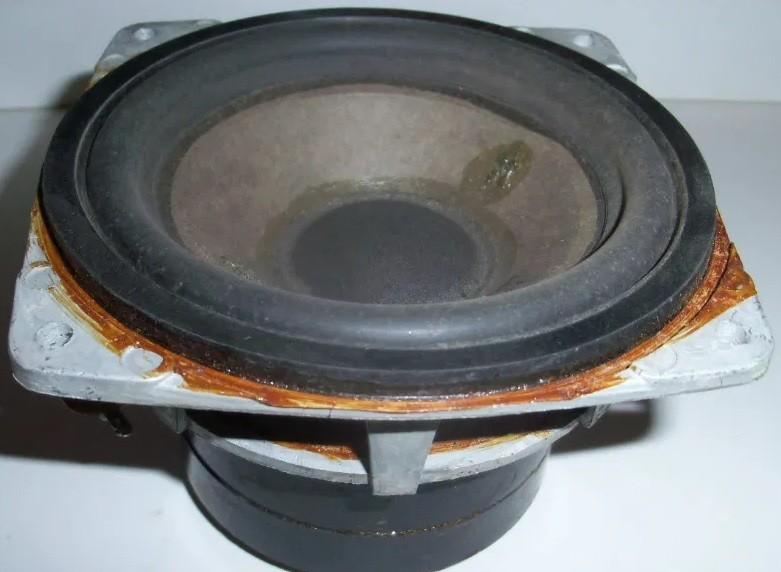

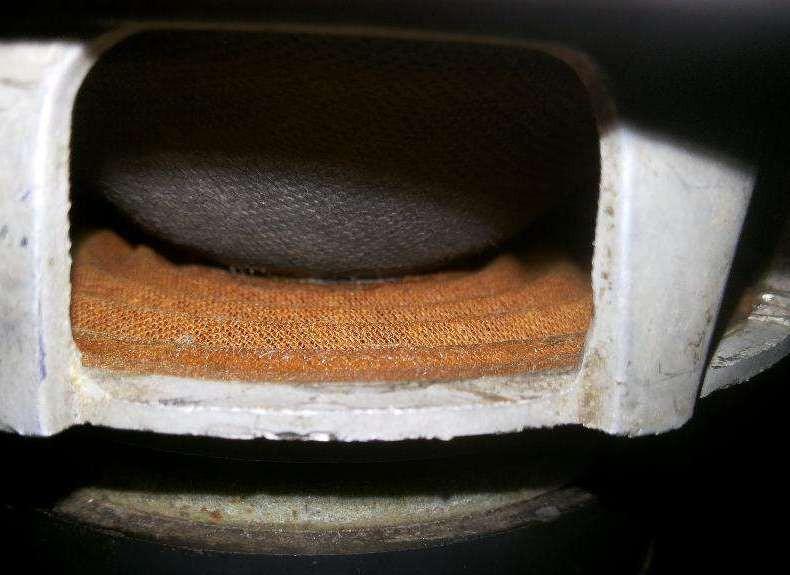

Подвес динамика имеет тороидальную форму и изготовлен из долговечной резины, что защищает его от растрескивания со временем. Центрирующая шайба гофрированная, тканевая с пропиткой, а пылезащитный колпачок также выполнен из пропитанной ткани. Для улучшения звучания и проверки соответствия параметров, радиолюбители часто проводят измерения параметров 25 ГДШ-2Н-4 и других динамиков, чтобы подобрать их в пару с 25 ГД-32.

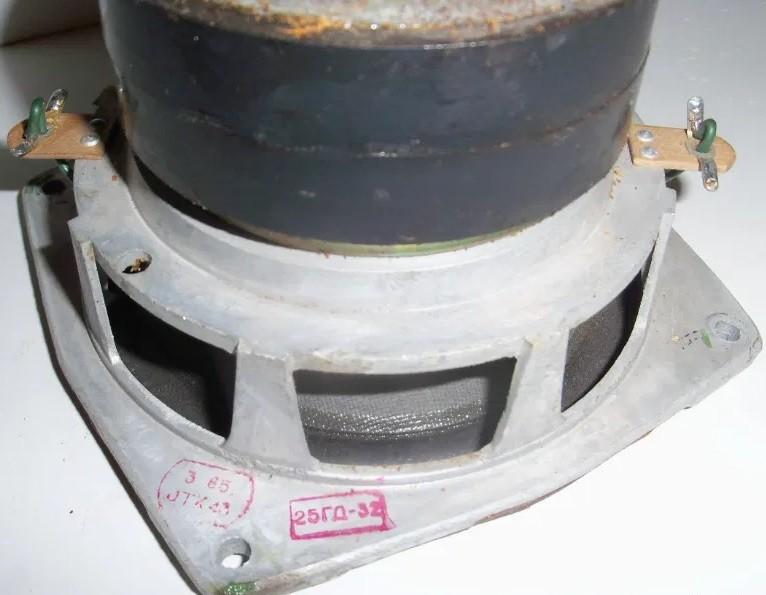

Габариты и посадочные размеры 25 ГД-32

При изготовлении акустических систем критически важно учитывать внешние размеры рамы и диаметр крепежных отверстий. Ниже приведены точные размеры для монтажа:

Размер по внешней стороне рамы: 125 х 125 х 83 мм.

Диаметр магнита: 130 мм (для расчета внутреннего объема ящика).
Вес: В зависимости от партии вес может варьироваться от 2 до 4.5 кг.

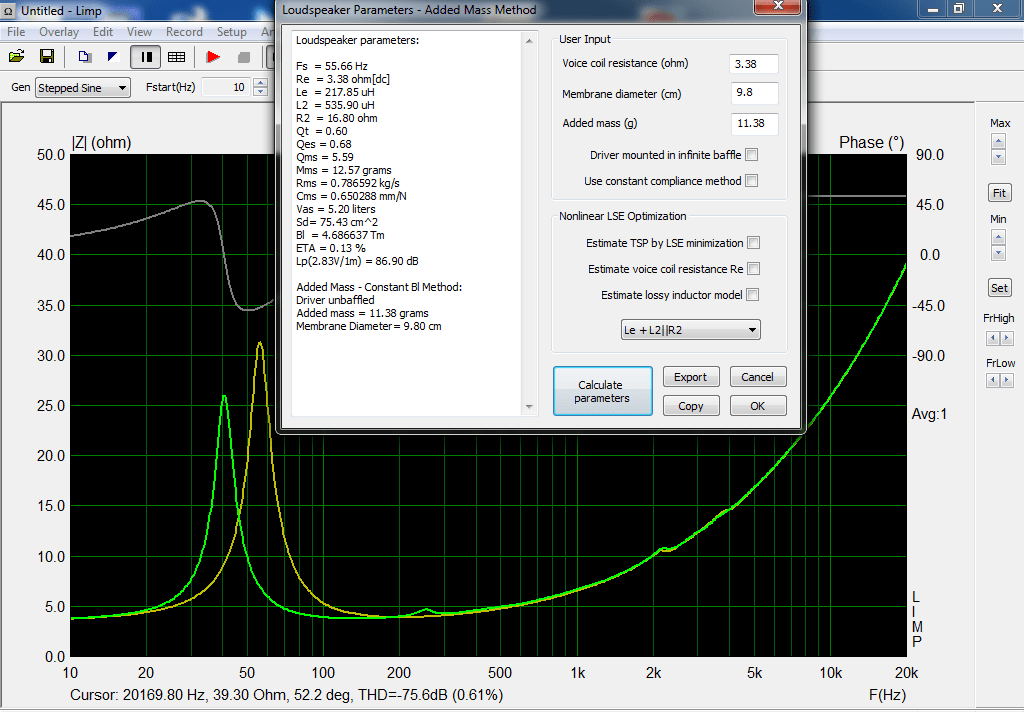

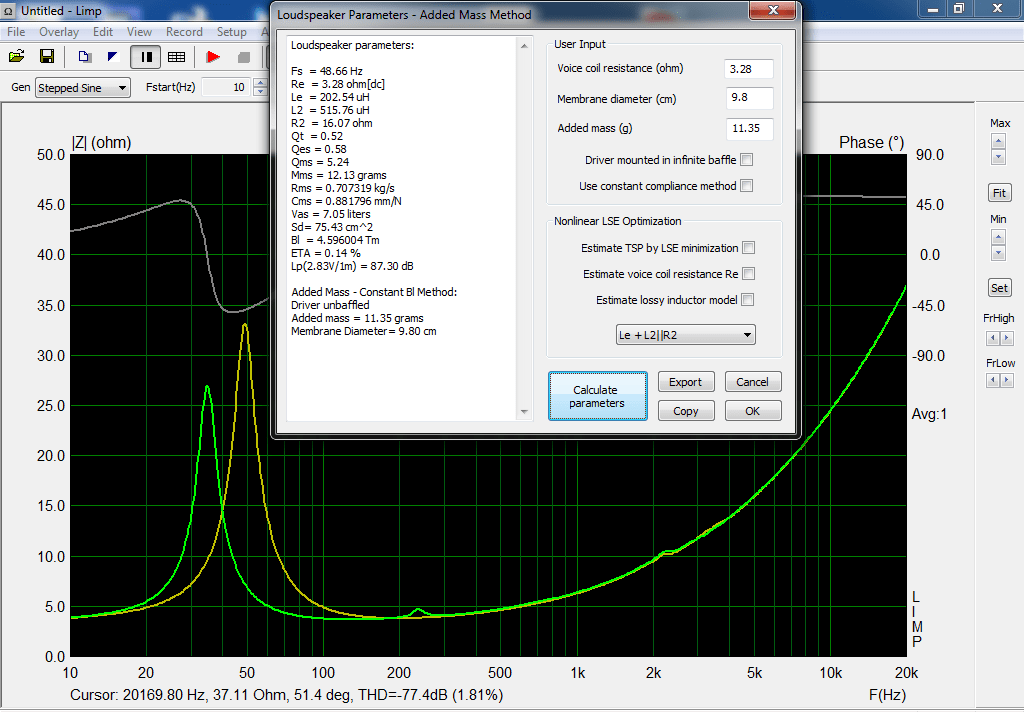

Результаты измерений ТС-параметров (резонансная частота, добротность)

Паспортные данные могут отличаться от реальных показателей экземпляров, выпущенных в разные годы. Ниже представлены результаты измерений параметров Тиля-Смолла (fs, Qts, Vas) для четырех конкретных динамиков 25 ГД-32, присланных пользователями. Эти данные помогут точнее рассчитать объем акустического оформления (закрытый ящик или фазоинвертор).

Результаты измерений 4-х динамиков 25 ГД-32 (прислал Евгений Щепкин):
	Экземпляр 1	Экземпляр 2	Экземпляр 3	Экземпляр 4
fs, Гц (резонанс)	65,6	69,6	71,6	70,6
Zmax, Ом	286,1	267,8	330,2	169,2
Rdc, Ом (сопротивление)	4,9	4,6	4,7	4,3
Qms	9,75	10,94	12,9	6,07
Qes	0,17	0,19	0,19	0,16
Qts (полная добротность)	0,17	0,19	0,18	0,16
Mms, г (масса)	13,7	13,7	13,7	13,7
Vas, л (эквивалент объема)	4,47		4,06	3,39

Полученные значения Qts около 0.17-0.19 указывают на то, что динамик отлично подходит для закрытых акустических систем (ЗЯ) объемом от 20 до 40 литров, либо для фазоинверторов. Для более детального обсуждения нюансов настройки и сравнения с другими моделями, такими как 30 ГДШ-1-4, рекомендуется посетить профильные форумы.
