Динамик 30 ГДШ-1-4: характеристики, размеры и применение

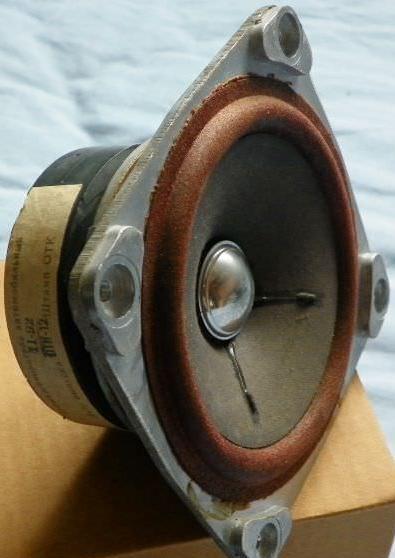

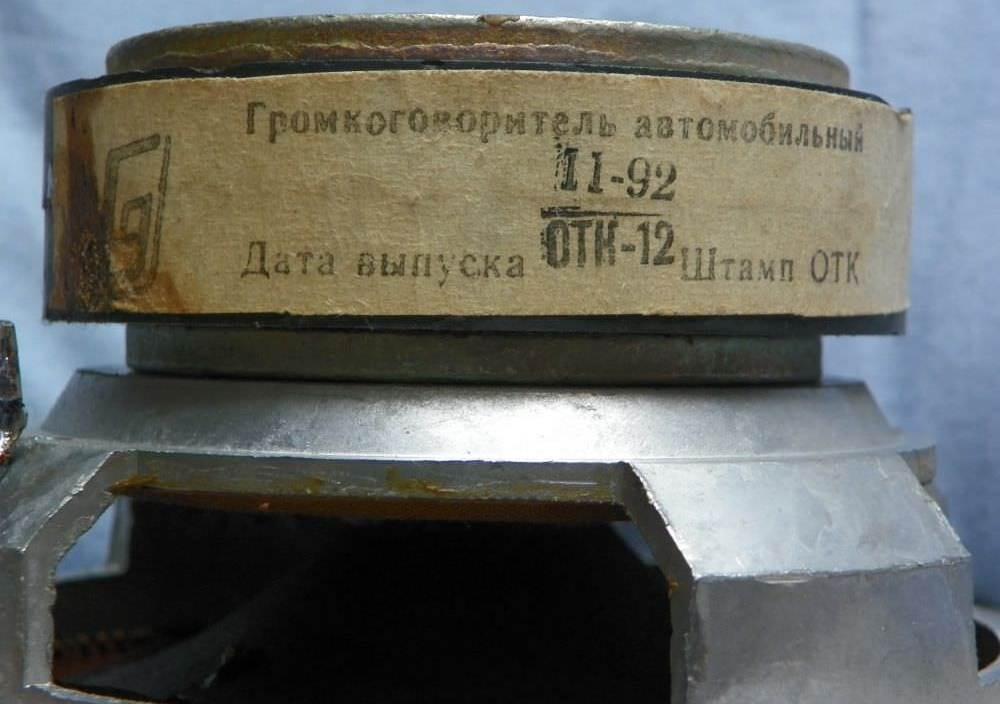

Головка динамическая , круглая, с не экранированной магнитной системой. Разработанная на заводе «Эрстед» (пос. Великий Березный, Украина), эта модель сочетает надежность советской школы и доступность. Динамик 30 ГДШ-1-4 (4 Ом) часто использовался в автоакустике и комплектовал колонки для кассетных магнитофонов «Маяк», выступая улучшенной заменой модели . Для оптимального звучания производитель рекомендует корпус габаритами 180х180х300 мм со стенками 8-10 мм.

Этот громкоговоритель имеет классический внешний вид и стандартные размеры, что упрощает его интеграцию в различные акустические системы. Диаметр динамика составляет 100 мм (4 дюйма), что позволяет ему эффективно воспроизводить широкий спектр частот. Модель отличается сбалансированным характером звучания и прочной конструкцией, способной работать на высоких мощностях без искажений.

Если вас интересуют другие варианты, обратите внимание на динамик 30 ГДВ-1-8, который имеет схожие габариты, но отличается конструкцией подвеса и магнитной системы.

Таблица характеристик 30 ГДШ-1-4

Характеристика	Значение
Ход диффузора (макс)	5 мм
Размеры (в дюймах)	4 дюйма
Громкоговоритель	30 ГДШ-1-4
Применение	Домашние аудиосистемы, музыкальные центры, портативные колонки
Диаметр динамика	100 мм (4 дюйма)
Вес	0.9 кг
Номинальная мощность	30 Вт
Предельная долговременная мощность	40 Вт
Диаметр магнита	70 мм
Характер звучания	Сбалансированное
Советские динамики	Да
Расшифровка модели	30 ГДШ - динамик широкополосный, 1 - номер модели, 4 Ом
Полярность	Постоянный ток

Эффективный рабочий диапазон частот: 100 – 12500 Гц. Чувствительность головки составляет 90 дБ, что является хорошим показателем для широкополосников. Номинальное электрическое сопротивление — 4 Ом.

Частота основного резонанса (Fres) составляет 75 Гц (±10 Гц), а полная добротность (Qts) — 0,3. Это указывает на то, что динамик хорошо подходит для открытых полок и фазоинверторных систем. Эквивалентный объём корпуса (Vas) — 15 литров.

Габаритные размеры: 125х125х65 мм.

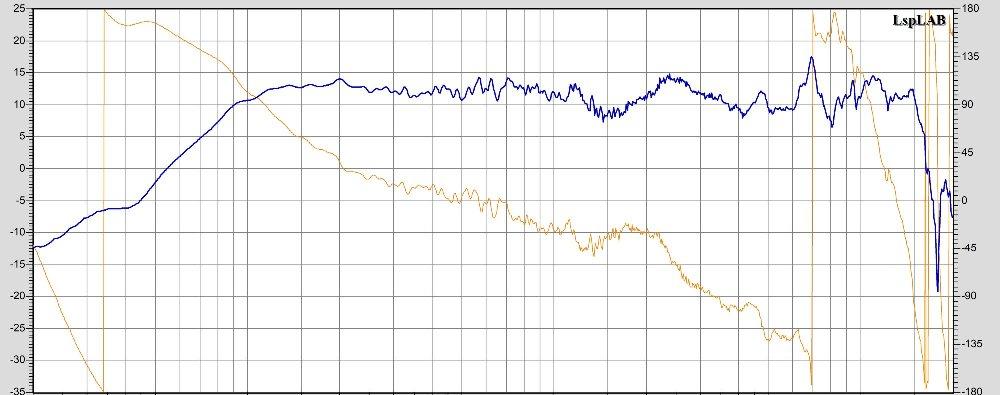

АЧХ с расстояния 10 см:

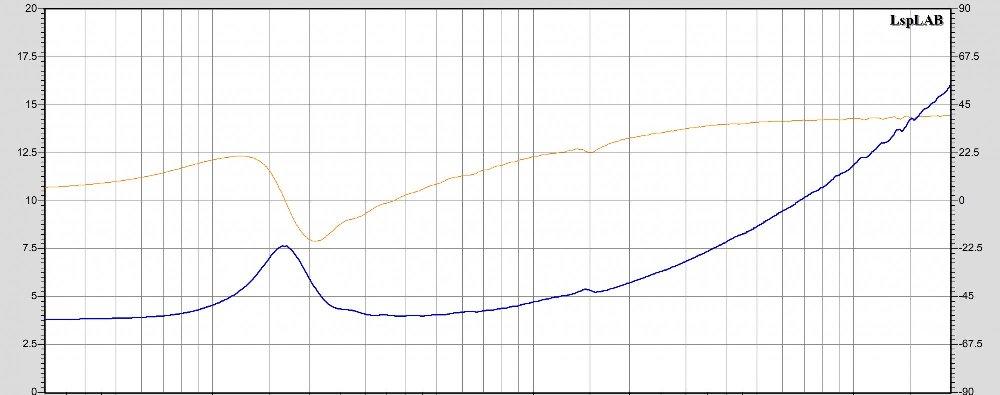

Импеданс в свободном пространстве:

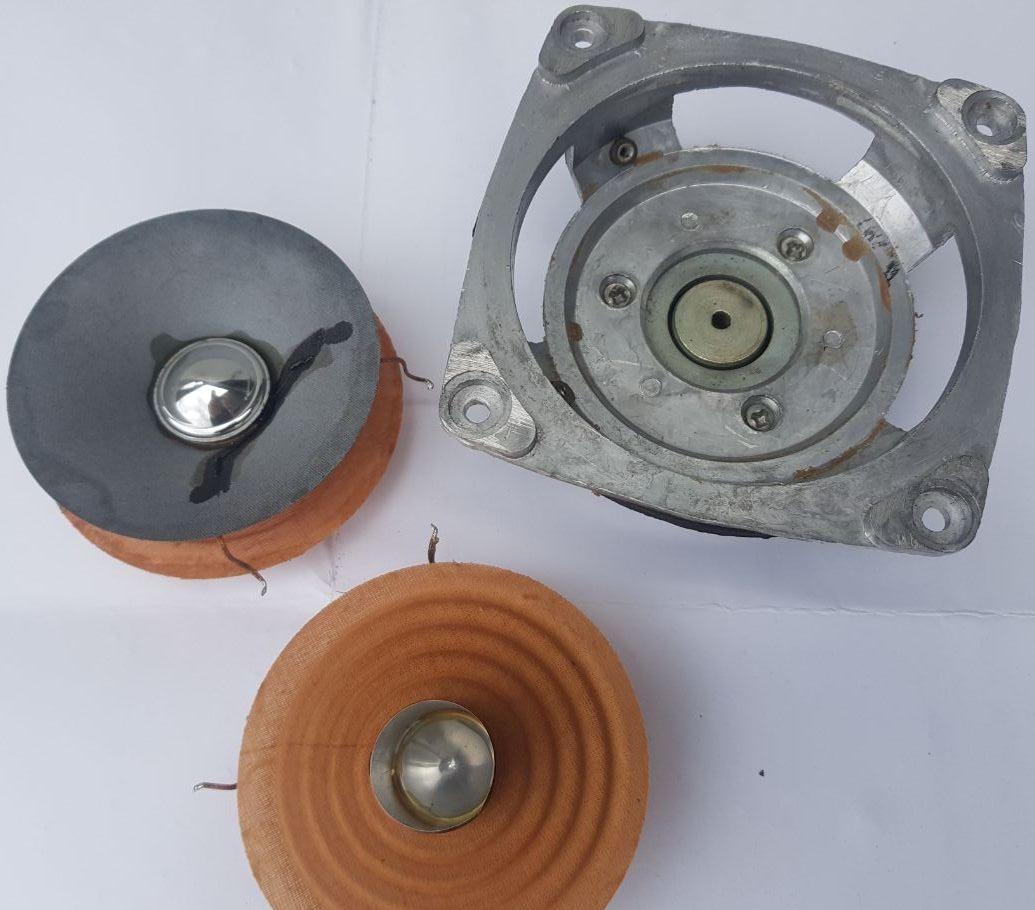

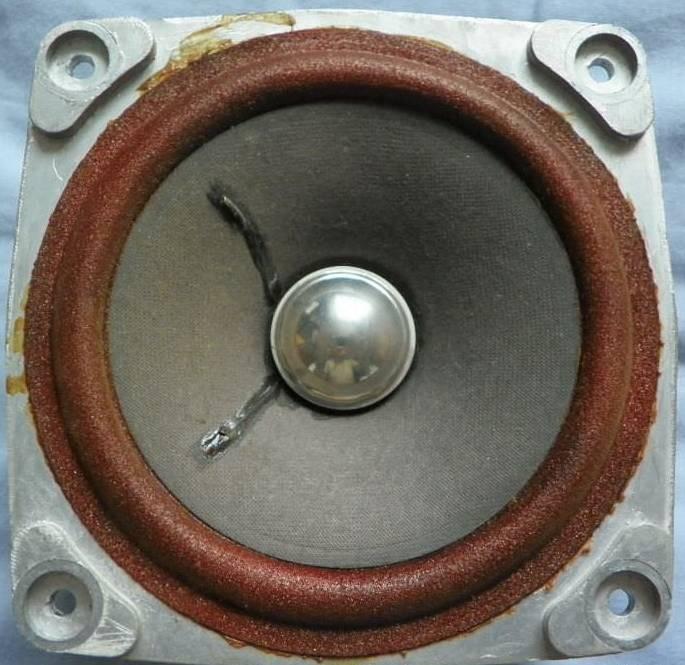

Описание конструкции динамика

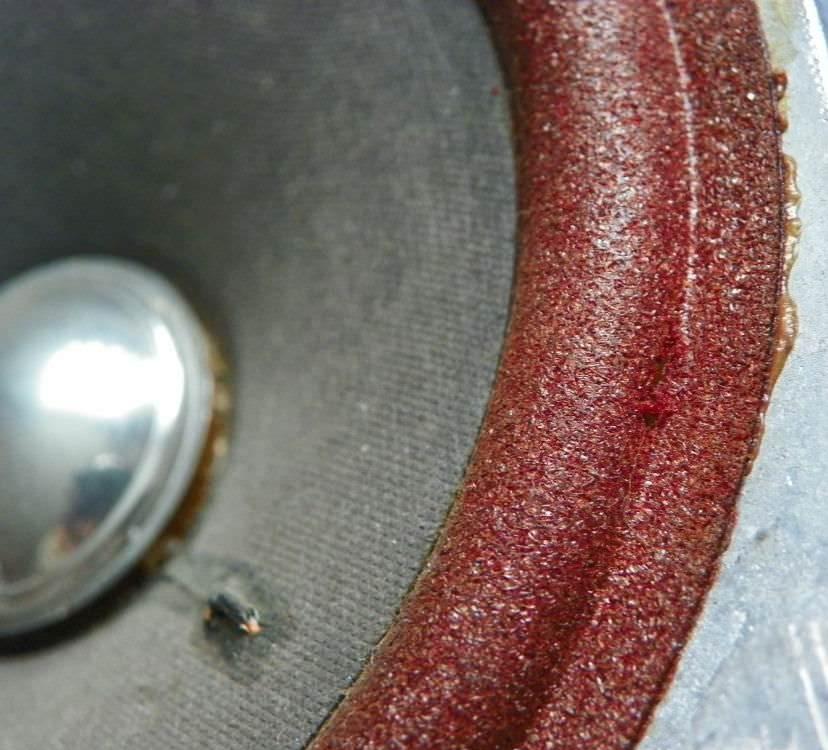

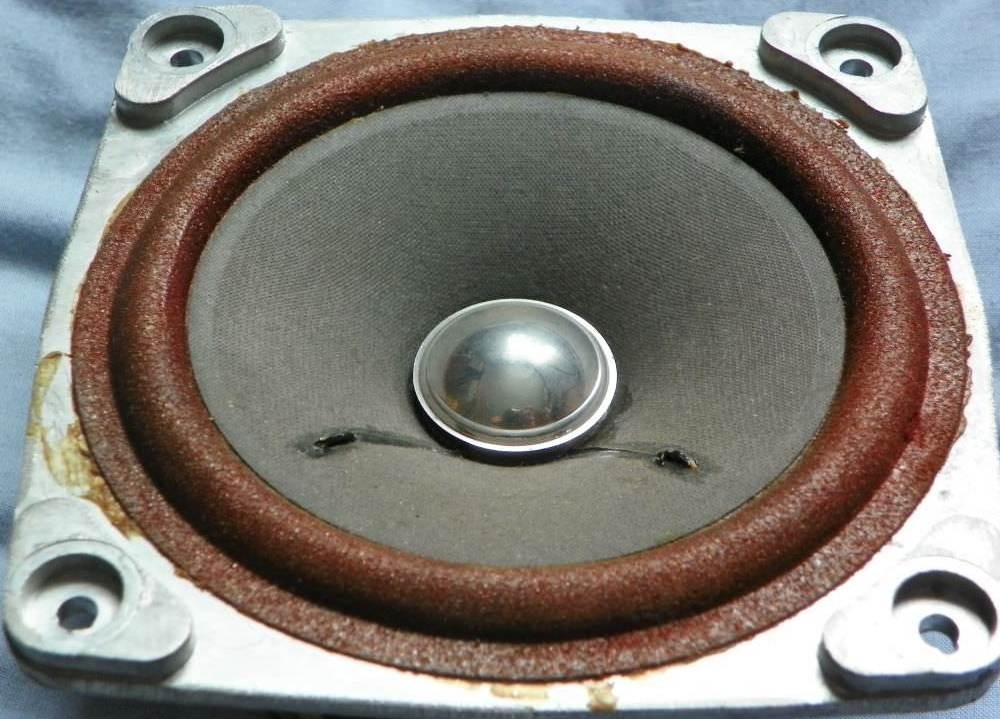

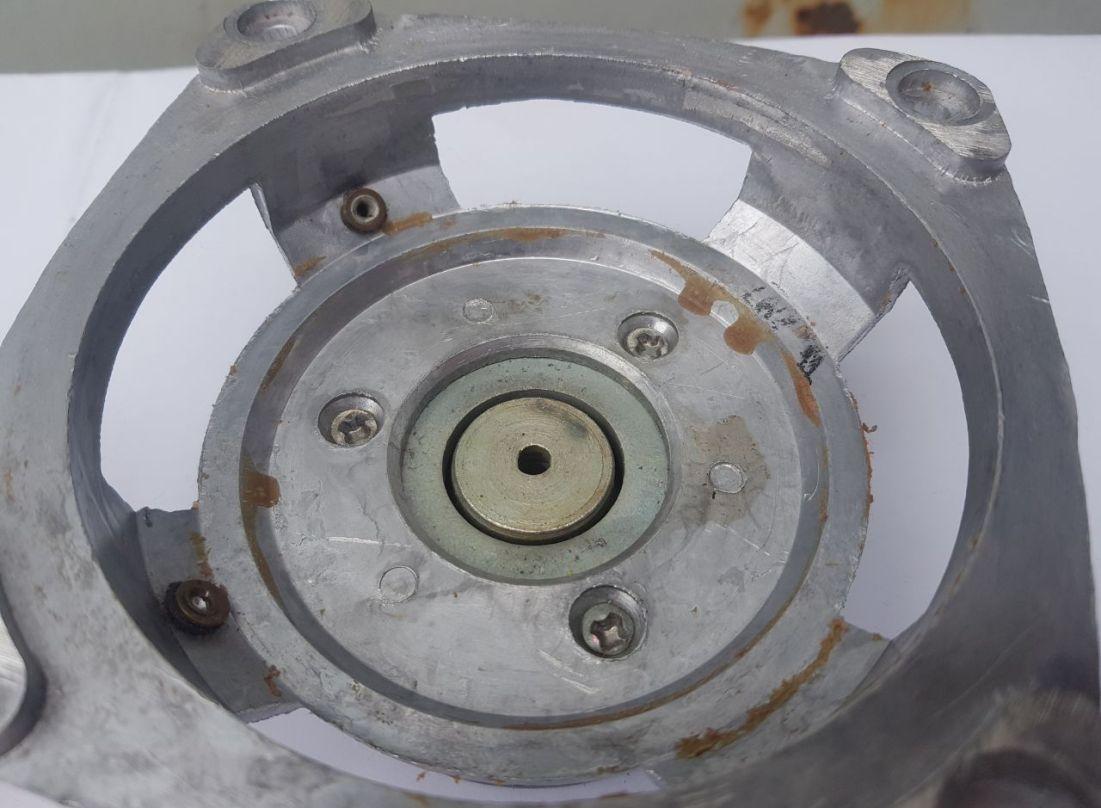

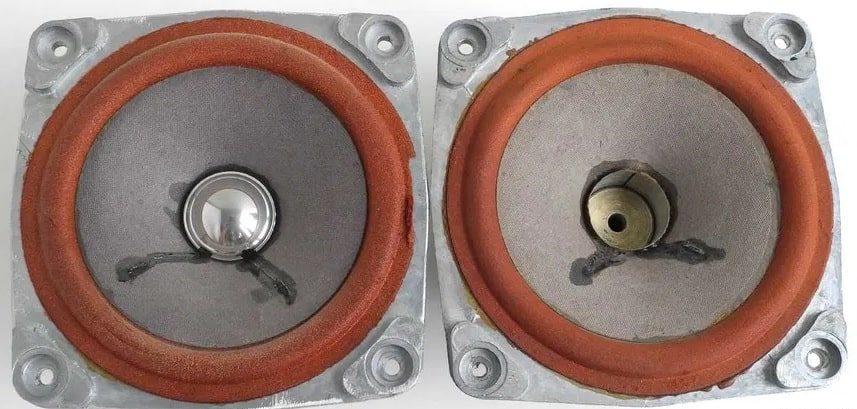

Рама сделана из силумина. Диффузор бумажный с криволинейной образующей диаметром 87 мм и массой 1,9 г. Высота диффузора 21 мм. Подвес из пенополиуретана, обеспечивающий необходимый ход. Пылезащитный колпачок ступенчатый, из толстой металлизированной лавсановой плёнки, наклеенный непосредственно на выступающий каркас звуковой катушки. Керн ступенчатый, выступает над верхним фланцем на 1 мм. Высота рамы от плоскости под ЦШ до верха рамы (где плоскость под подвес) 24 мм.

Для сравнения, более тяжелые модели, такие как динамик 35 ГДН-1-4, имеют значительно больший ход диффузора, но 30 ГДШ-1-4 выигрывает в массе и быстродействии, что важно для средних частот.

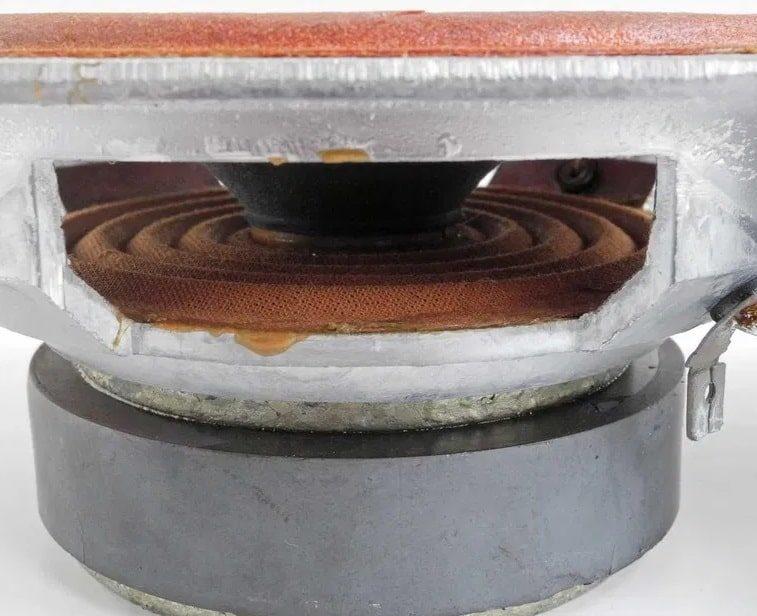

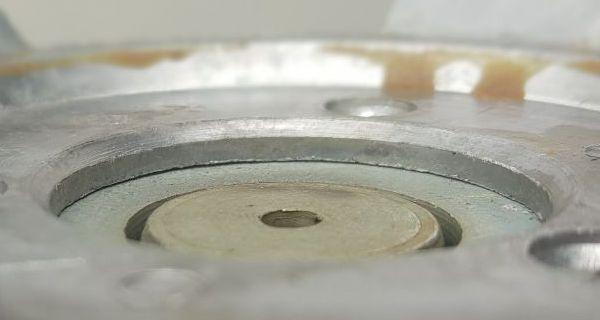

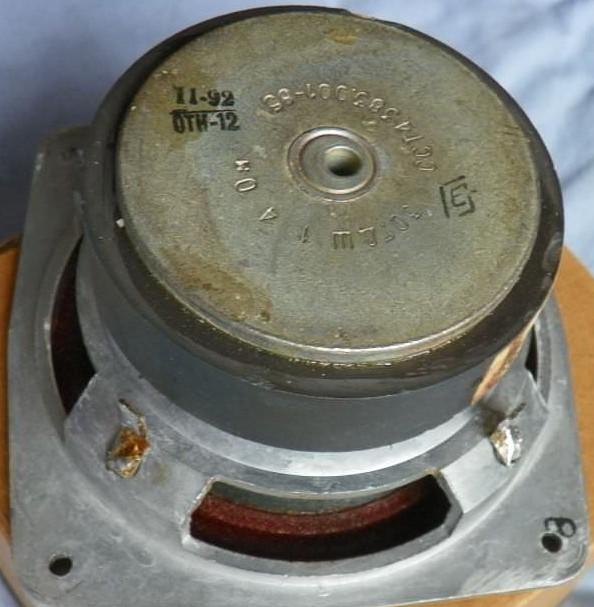

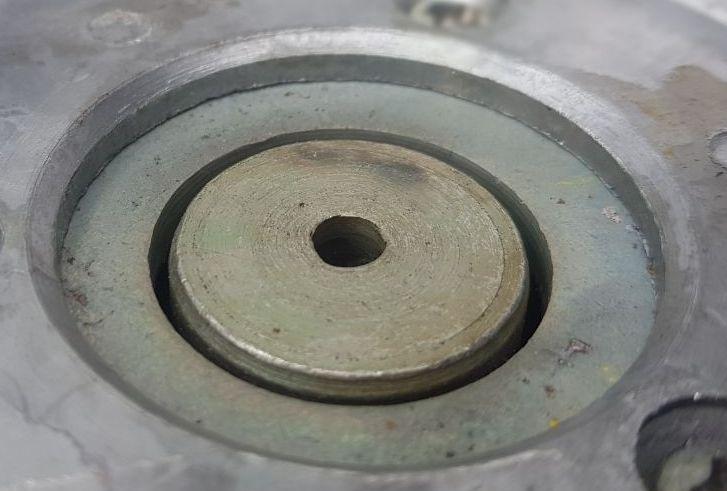

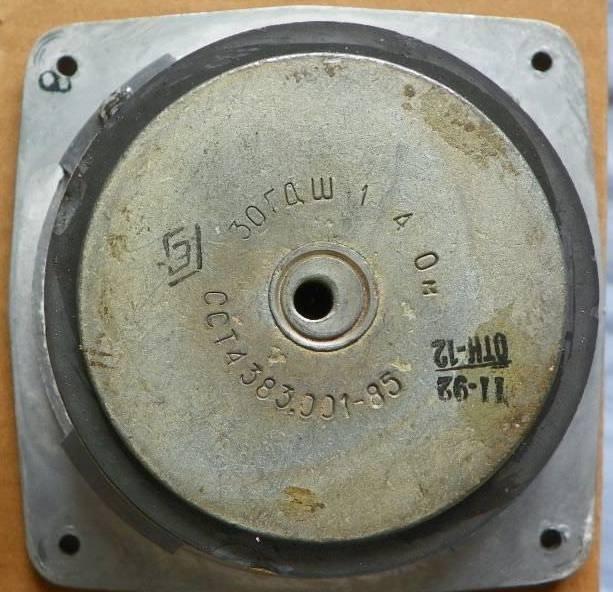

Магнитная цепь 30ГДШ-1

кольцевой ферритовый магнит марки размером 83х34х17 мм;

керн диаметром 24,8 мм, высота от нижнего фланца 22 мм;
верхний фланец с отверстием диаметром 27,4 мм;
высота воздушного зазора 4,6 мм;

радиальная ширина воздушного зазора 1,3 мм;
индукция в магнитном зазоре на измеренном образце 0,9 Тл.

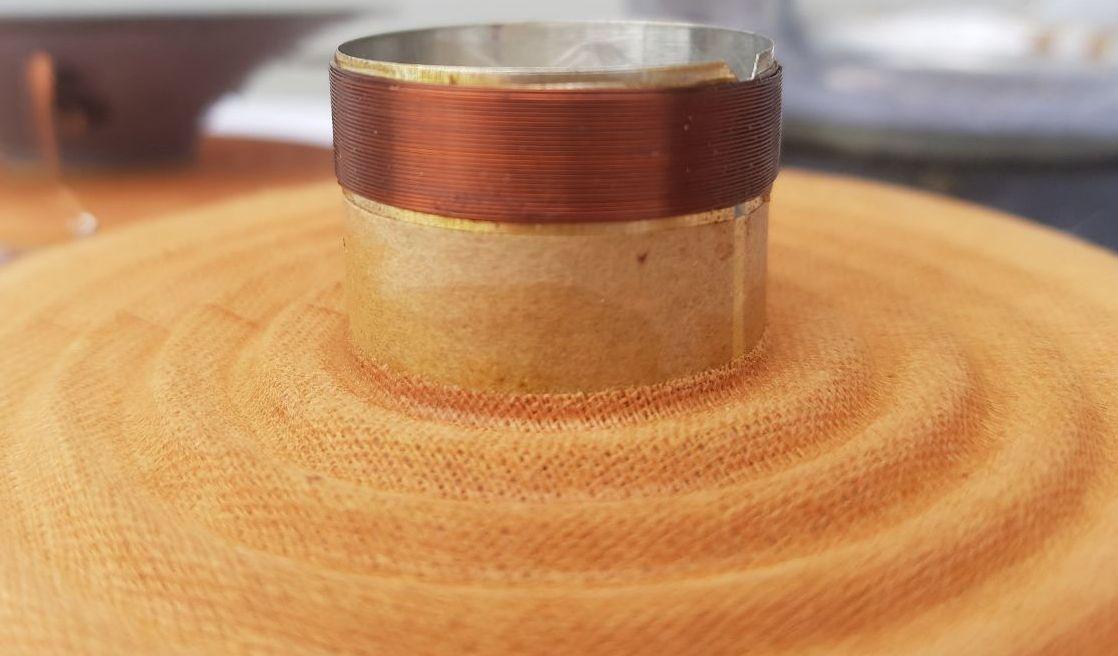

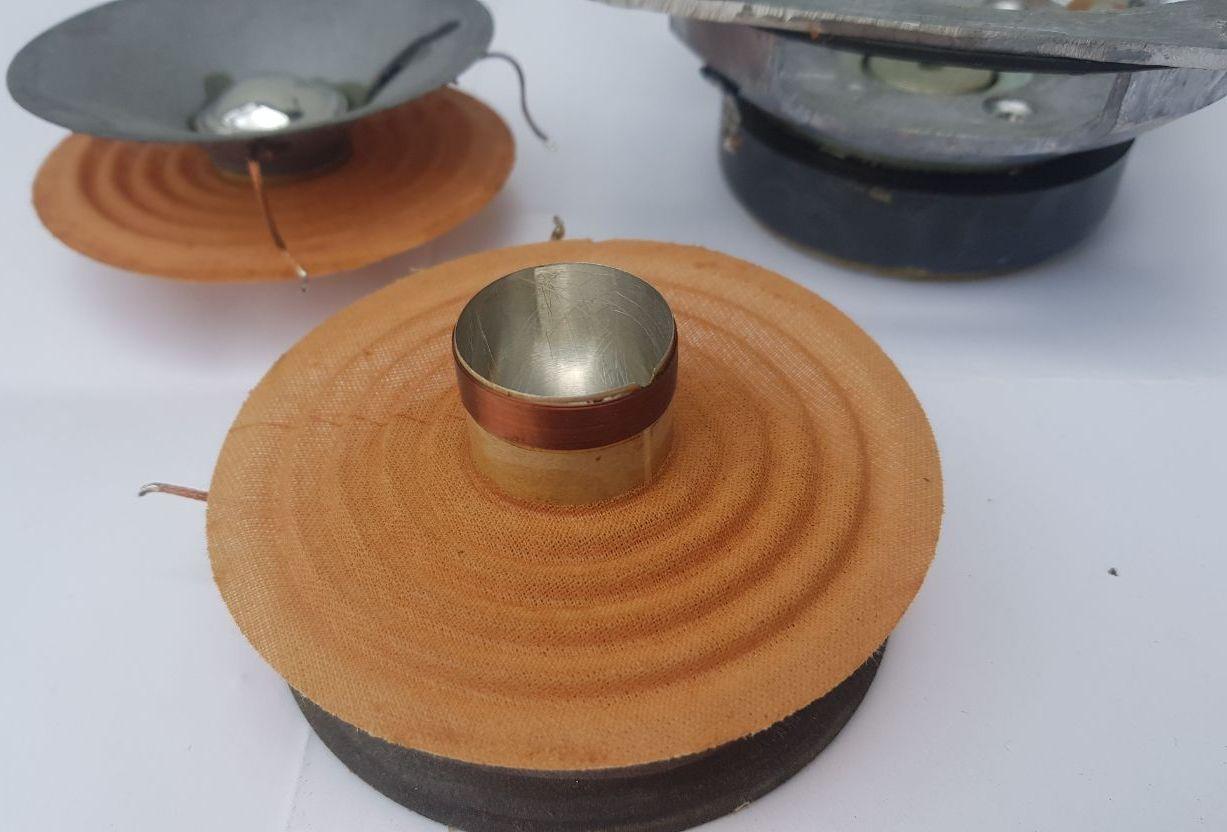

Звуковая катушка 30ГДШ-1

каркас звуковой катушки из алюминиевой фольги, толщиной 0,06 мм;
внутренний диаметр катушки 25,5 мм;
внешний диаметр катушки, вместе с намоткой 26,5 мм;

катушка намотана жилой диаметром 0,18 мм с общим сопротивлением по постоянному току 3,6 Ом;
намотка двухслойная, в первом слое 32 витка, во втором – 30;
