Динамик 25 ГДШ-47Д «Динамик»: характеристики и применение
25 ГДШ-47Д — это советский широкополосный громкоговоритель мощностью 25 Вт и сопротивлением 4 Ом. Диаметр диффузора составляет 25 см (10 дюймов). Расшифровка маркировки: 25 — диаметр в сантиметрах, ГДШ — громкоговоритель широкополосный, 47Д — индекс разработки завода «Динамик». Модель отличается высокой надежностью, выразительным характером звучания и способна работать при высоких нагрузках в бытовых и профессиональных акустических системах.
Электродинамический громкоговоритель выпускался заводом «Динамик» (г. Гагарин). Динамик предназначен для использования в акустических системах закрытого типа (АКЗ). По своим параметрам он схож с моделью , однако имеет отличия в конструкции подвеса. Для сравнения с другими советскими моделями, например, 25 ГД-32, стоит отметить, что 47-я серия часто предпочитается за более мягкий и насыщенный звук.
Технические характеристики 25 ГДШ-47Д
Ниже приведена таблица основных параметров динамика, необходимых для расчета акустического оформления.
| Параметр | Значение |
|---|---|
| Номинальная мощность | 25 Вт |
| Сопротивление (R) | 4 Ом |
| Чувствительность | 90 дБ |
| Диапазон частот | 63 – 20000 Гц |
| Габитные размеры | Ø200 х 88 мм |
| Диаметр диффузора | 25 см (10") |
| Ход диффузора | ±2 мм |
| Масса | 1.2 кг |
| Магнитная система | Кольцевой феррит Ø85х15 мм |
Конструкция и описание динамика
Широкополосная динамическая головка имеет круглую форму и неэкранированную магнитную систему. Корзина (рама) изготовлена из штампованной стали и покрыта черной краской. Диффузор конической формы выполнен из бумажной массы с специальной пропиткой для повышения жесткости и влагозащиты.
В конструкции применены следующие элементы:
- Подвес: тороидальной формы, изготовлен из пенополиуретана. На корзине по краю подвеса приклеено дополнительное резиновое кольцо для улучшения демпфирования.
- Демпфер: пылезащитный колпачок с визером также бумажный, но тоньше основного диффузора.
- Магнитная система: построена на кольцевом ферритовом магните размером ∅85х15 мм.
- Керн: диаметром 25 мм с отверстием 8,5 мм. С тыльной стороны вклеена защитная сетка.

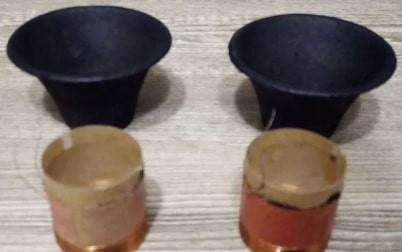

- Катушка: звуковая катушка намотана на бумажном каркасе. На верхнем фланце внутри установлен КЗ-виток (короткозамкнутый виток) для снижения нелинейных искажений.
Динамик обладает сбалансированным сочетанием веса и мощности, что позволяет ему эффективно работать в широком диапазоне частот. Благодаря высокому ходу диффузора, модель способна воспроизводить как низкие, так и высокие частоты с минимальными искажениями.

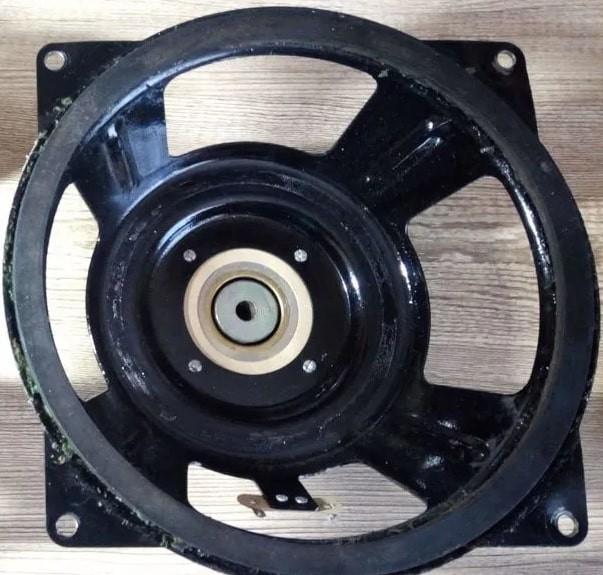

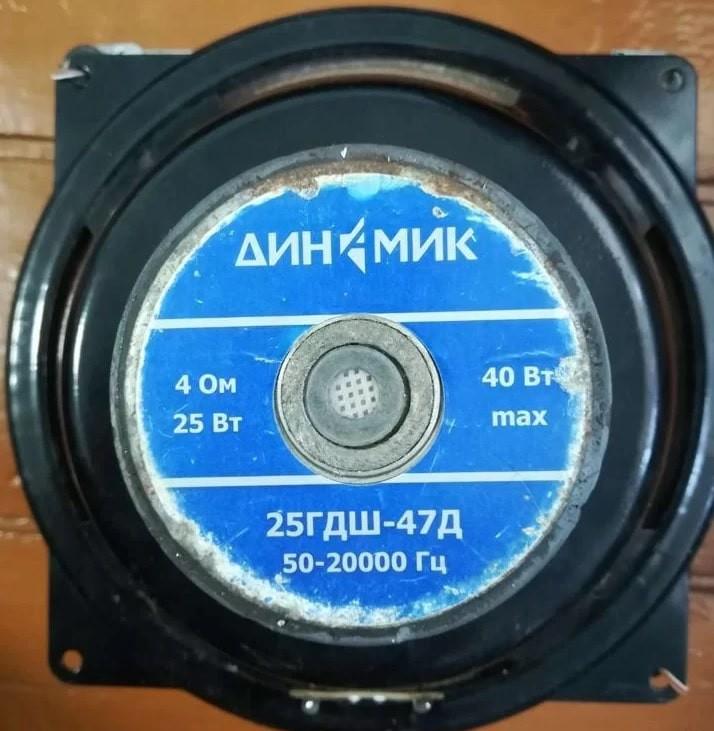

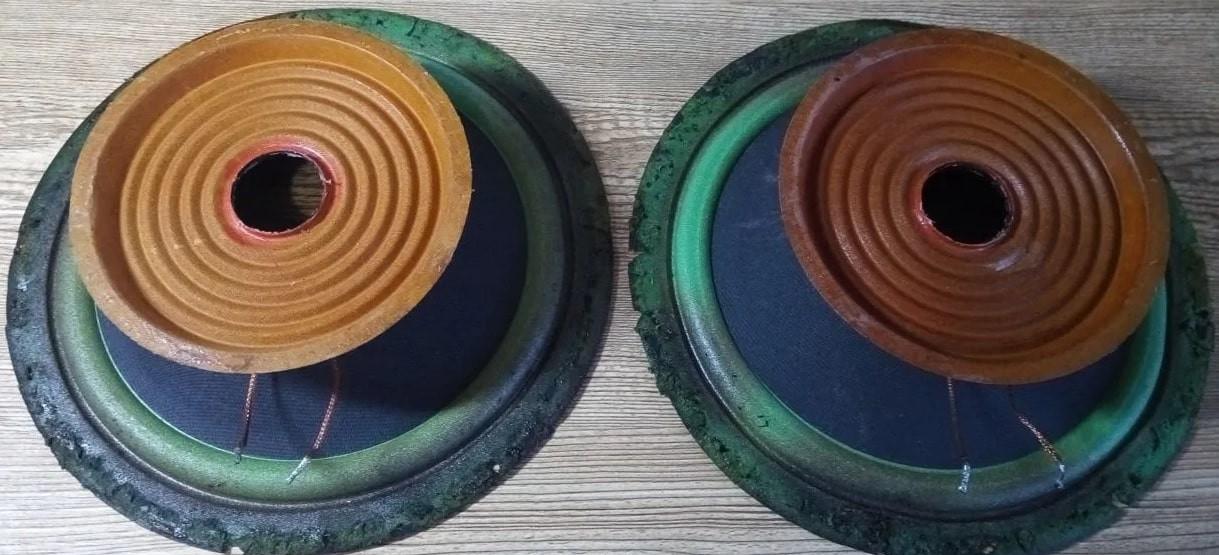

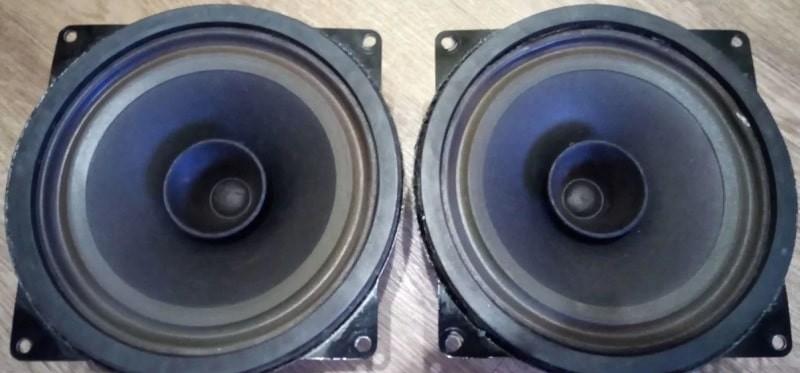

Для наглядного изучения конструкции представлены фотографии динамика, сделанные пользователем .
Аналоги и применение
Модель 25 ГДШ-47Д успешно применяется в различных аудиосистемах на протяжении долгих лет. Если вам требуется динамик с близкими параметрами, но другим сопротивлением или конструкцией, обратите внимание на модель 50 ГДШ-1-4, которая часто используется в мощных НЧ-каналах.
