200 ГДН-3 «Elat» — это советский низкочастотный громкоговоритель диаметром 8 дюймов (200 мм) с сопротивлением 8 Ом и номинальной мощностью 30 Вт. Разработанный институтом ВНИИРПА, этот динамик отличается надежной магнитной системой и бумажным диффузором, что делает его отличным выбором для создания акустических систем с глубоким и мощным басом. Подробнее о других низкочастотных динамиках можно узнать в разделе .

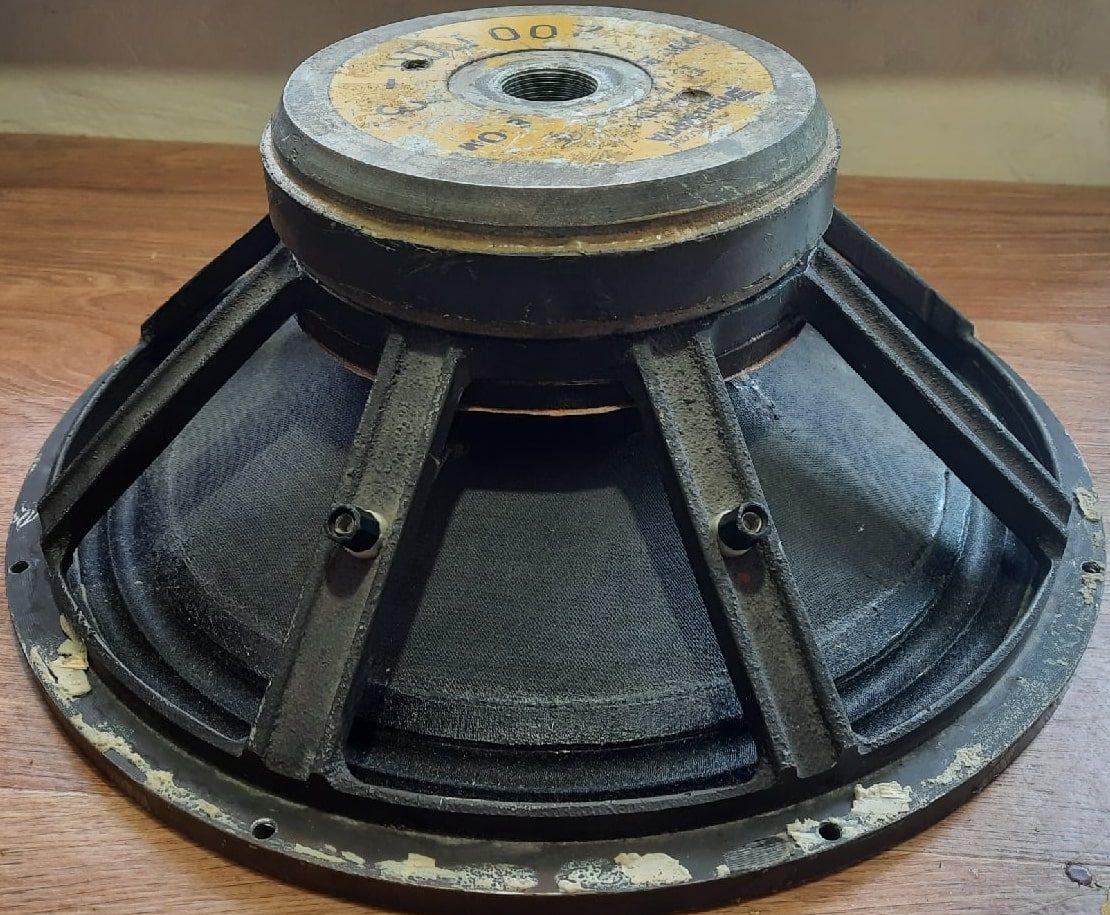

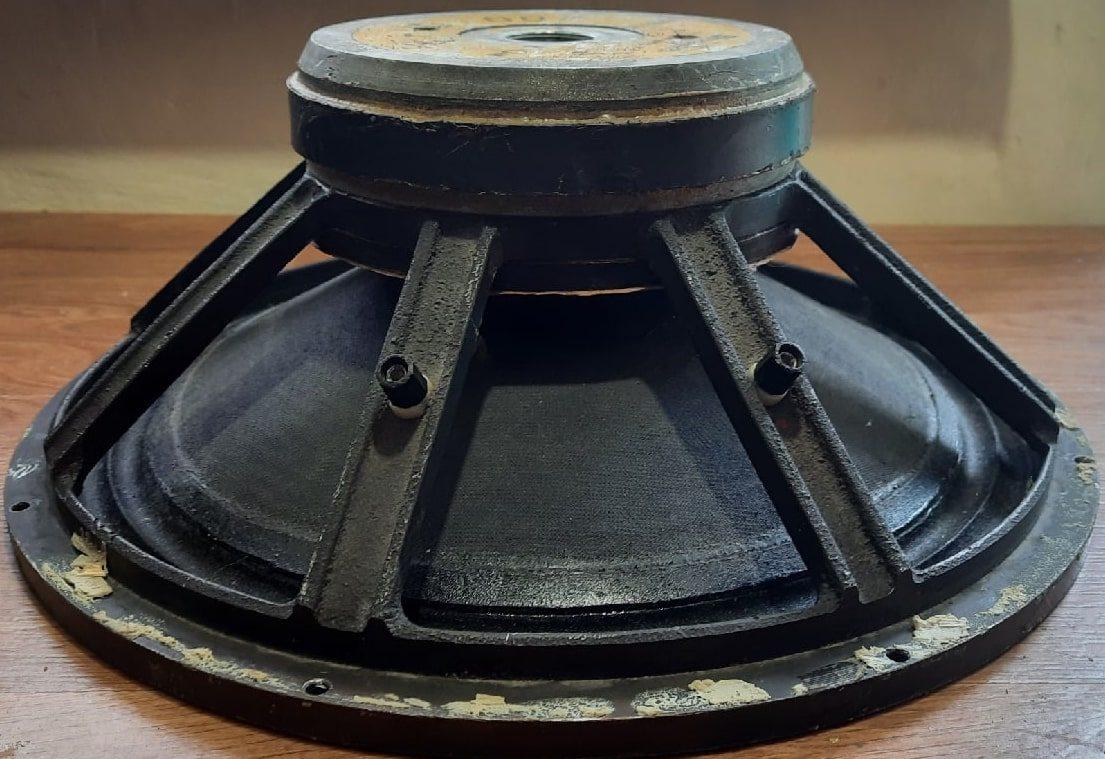

Конструкция динамика предусматривает использование алюминиевой рамы, которая обеспечивает жесткость и снижает паразитные резонансы. Диффузор выполнен из бумаги с радиальными кольцами для повышения жесткости, а подвес — тканевый, двухволновой, что позволяет иметь большой ход диффузора (5 мм) без искажений. Магнитная цепь построена на мощном кольцевом ферритовом магните диаметром 180 мм, что гарантирует высокое звуковое давление. Для сравнения, более крупный аналог — Динамик 200 ГДН-1-8 «Фирма звук» — имеет схожую философию, но другие габариты.
Ниже приведена таблица с основными параметрами динамика, необходимыми для расчета акустического оформления (закрытый ящик, фазоинвертор или активный кроссовер).
Динамик обладает широким диапазоном воспроизводимых частот, что позволяет использовать его не только как сабвуфер, но и в качестве СЧ-динамика в трехполосных системах. Полярность подключения определяется стандартным методом: фазированный вывод обычно обозначен красным цветом или знаком «+» на рамке. При установке важно учитывать, что для достижения наилучших результатов требуется качественный усилитель, способный работать с нагрузкой 8 Ом на мощности от 10 до 30 Вт.
Для тех, кто интересуется более компактными решениями, рекомендуем обратить внимание на Динамик 25 ГДН-4 «КинАп», который часто используется в качестве ВЧ-звена.

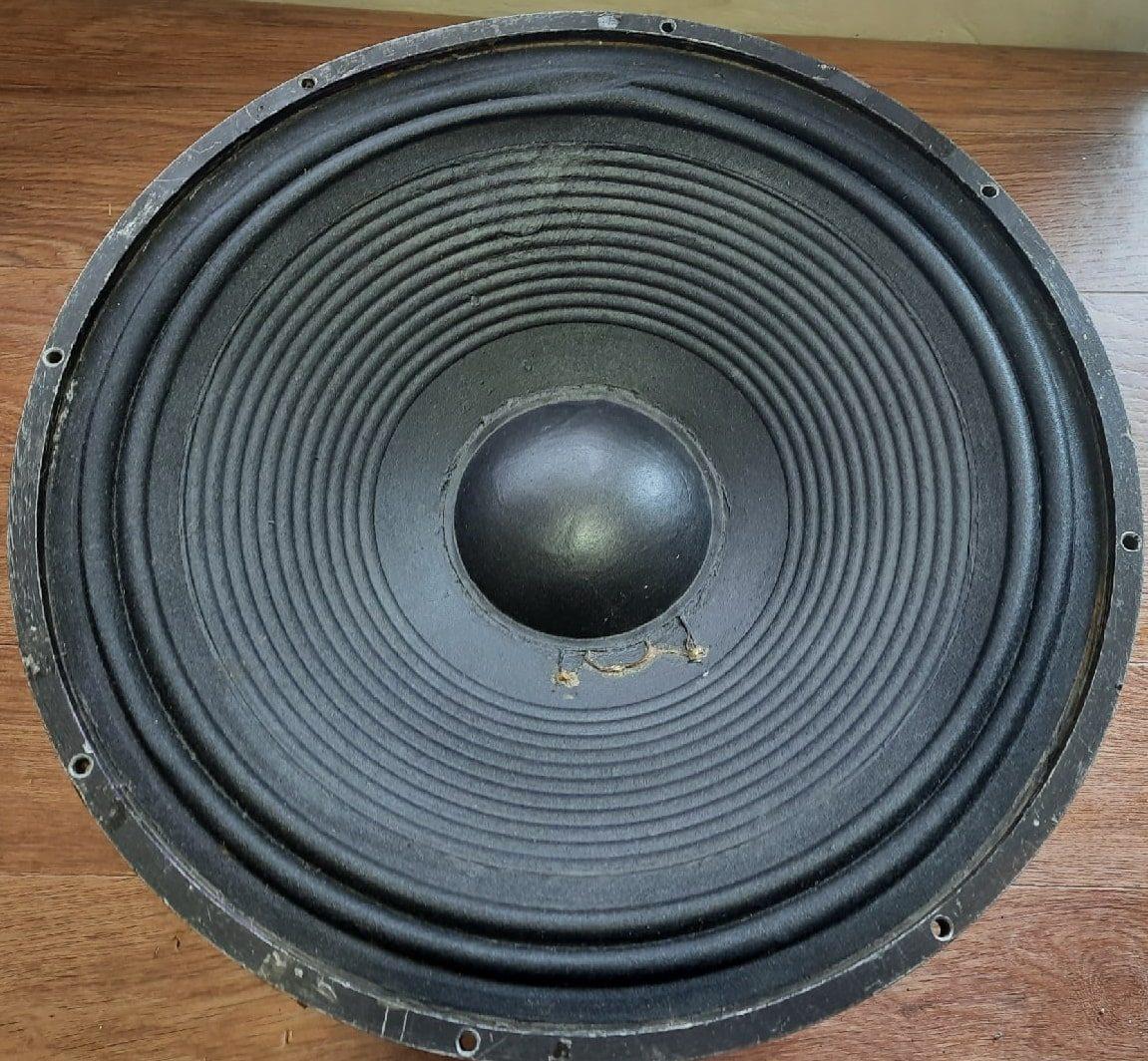

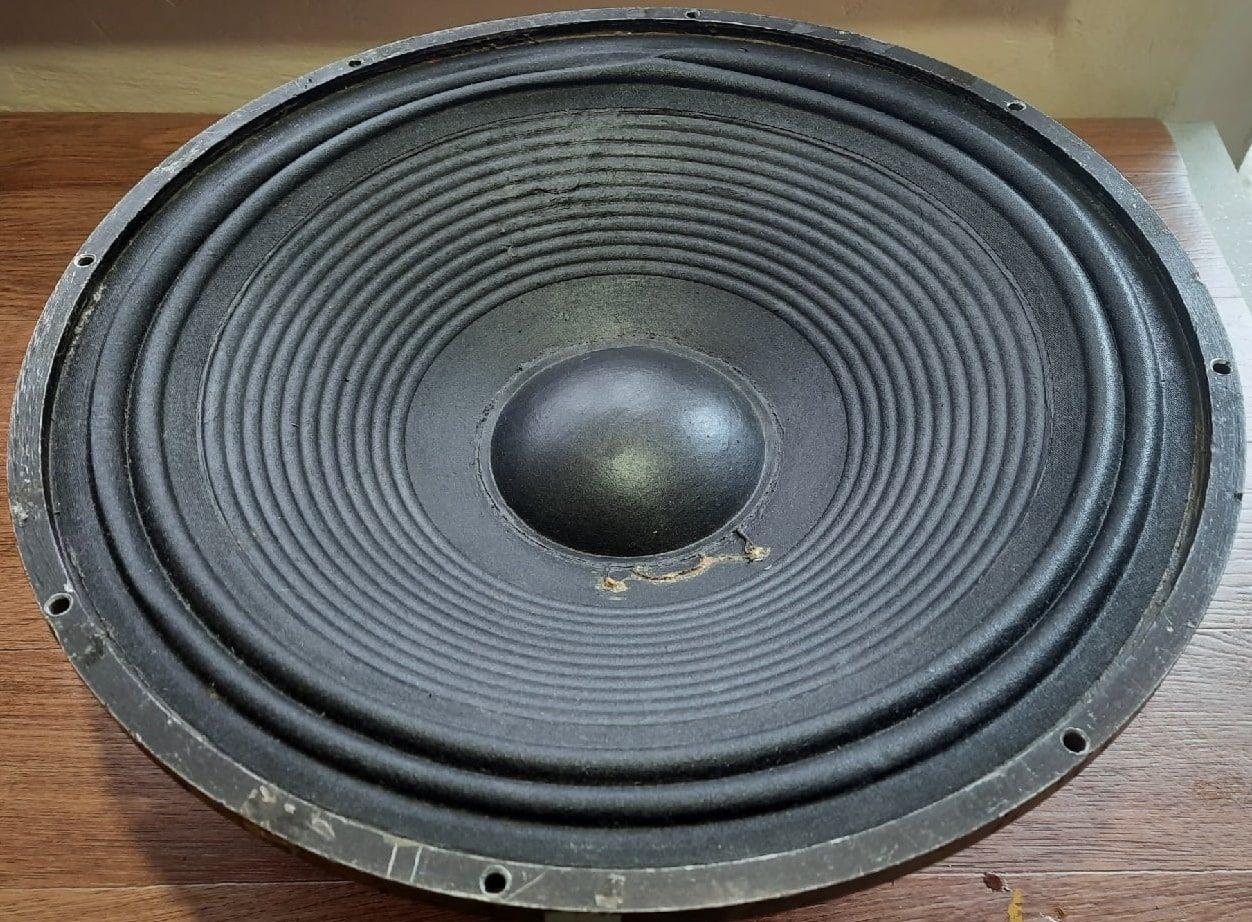

Конструкция динамика отличается высокой прочностью. Рама из алюминиевого сплава не подвержена коррозии и выдерживает большие механические нагрузки. Бумажный диффузор с радиальными кольцами обеспечивает правильный тембр звучания, характерный для классической советской школы акустики. Подвес из ткани (тканевый, 2-х волновой) обеспечивает долговечность и правильный ход диффузора.

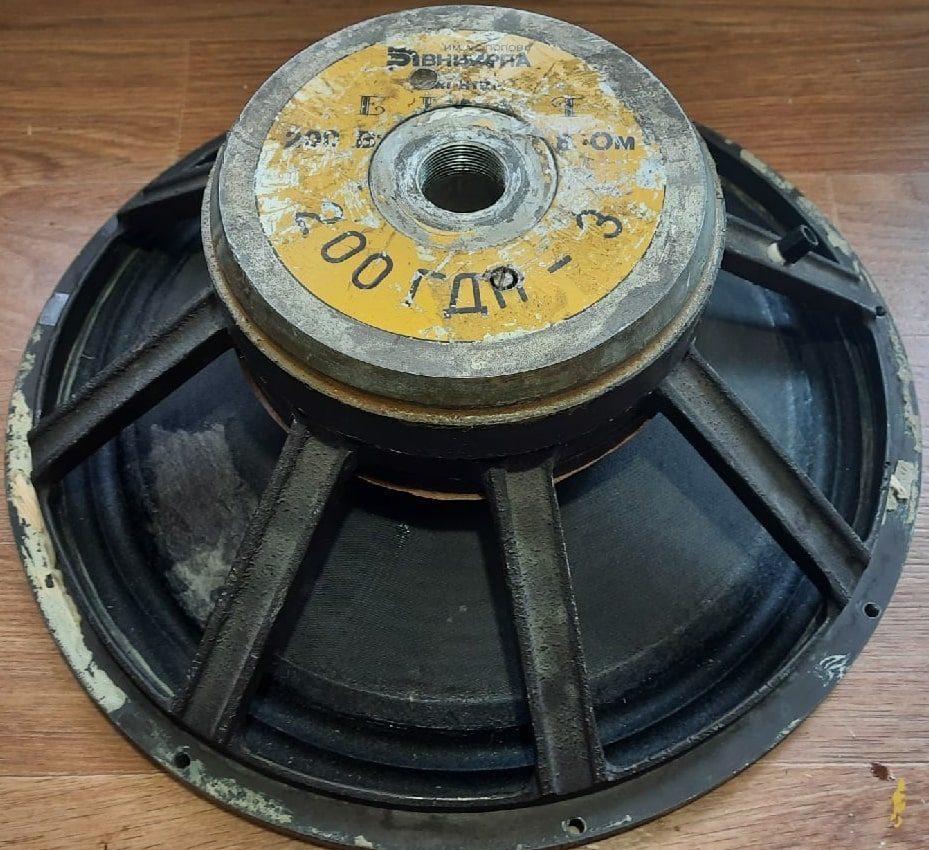

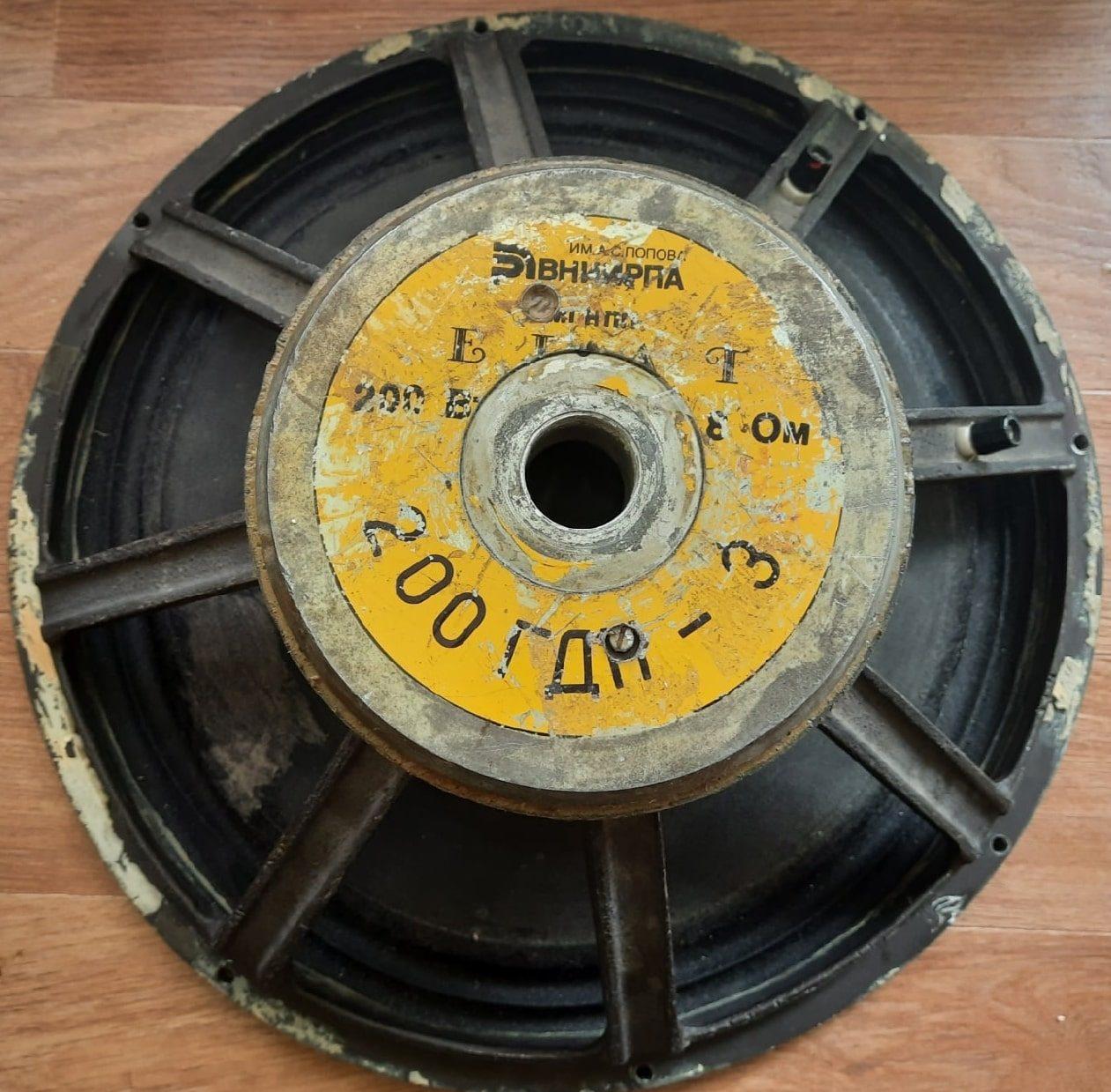

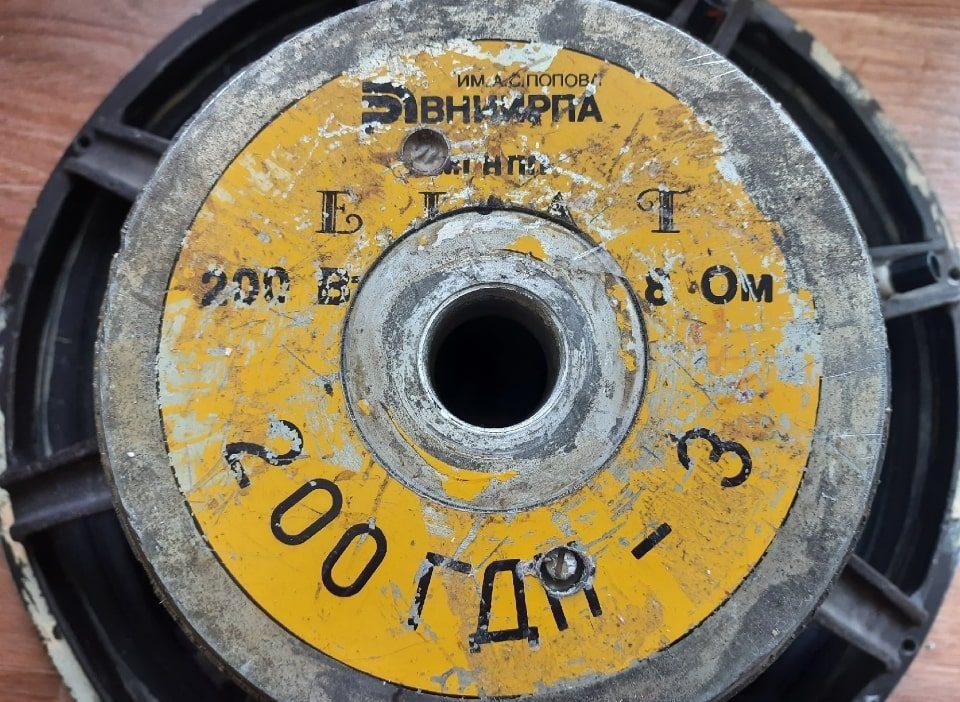

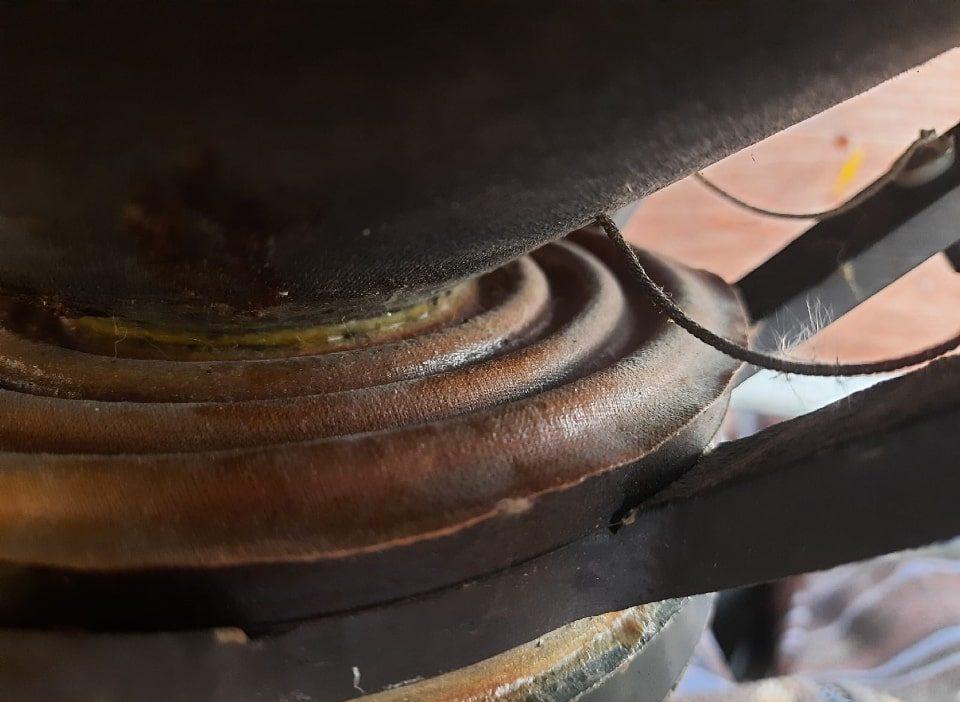

Звуковая катушка диаметром 76 мм намотана на высококачественный каркас, что обеспечивает равномерный нагрев и долговечность. Магнитная система использует кольцевой ферритовый магнит, который крепится к раме. Сзади на магните расположена бирка с маркировкой «Elat» и техническими данными. Наличие резьбы в керне магнита указывает на то, что изначально динамик мог проектироваться как база для создания коаксиальной системы, однако на практике он чаще используется как самостоятельный НЧ-излучатель.
Фотографии динамика предоставлены Кубанской Мастерской.
