Динамик 25 ГДН-4 КинАп: характеристики, размеры и применение

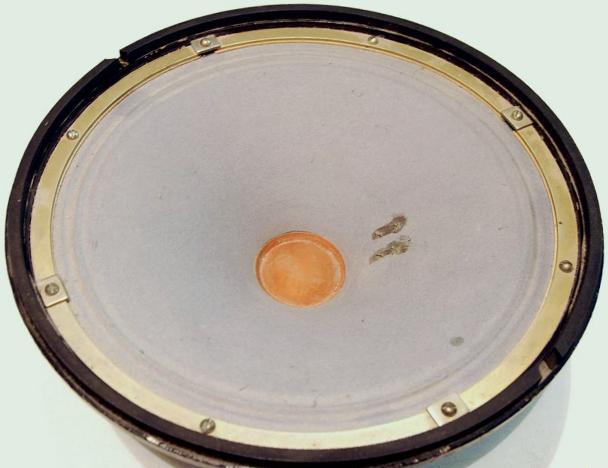

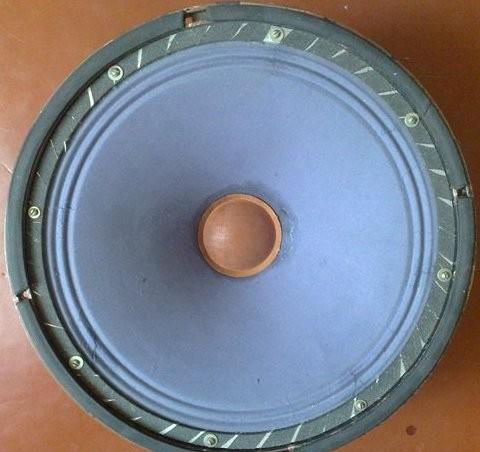

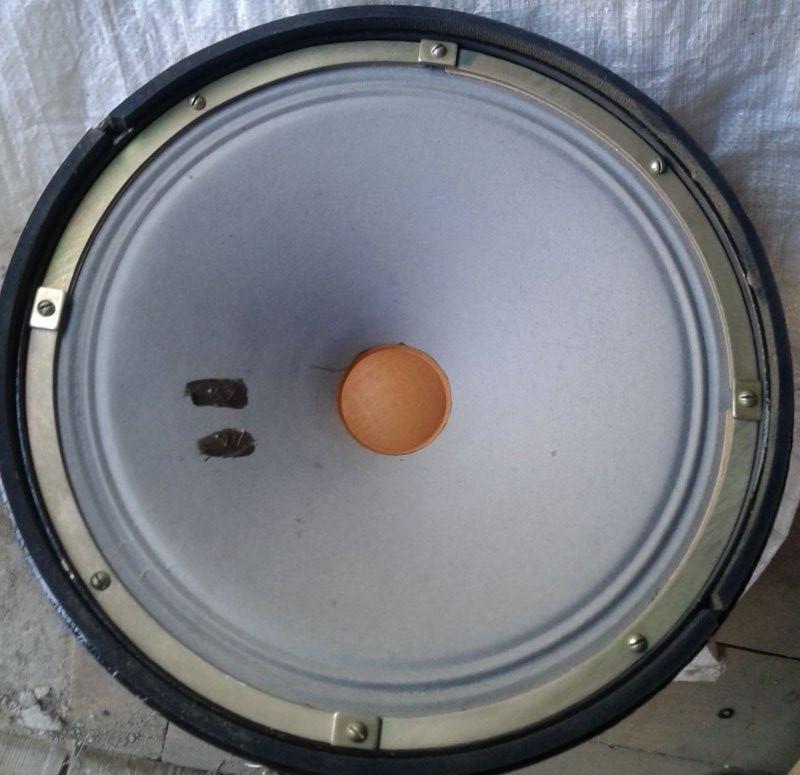

Акустический динамик 25 ГДН-4 «КинАп» — это легендарный советский низкочастотный громкоговоритель, разработанный для профессиональных и домашних аудиосистем. Модель 10 дюймов (250 мм) славится своим мощным, глубоким звуком и высокой надежностью. Изготовленный на Самаркандском заводе «КинАп», этот излучатель сочетает в себе добротные материалы и проверенную временем конструкцию, что делает его востребованным среди аудиофилов и конструкторов акустики по сей день. Для сравнения, его современными аналогами могут выступать динамик 25 ГДН-5 «КинАп».

Основное назначение динамика — воспроизведение низких частот в многополосных акустических системах. Благодаря большому ходу диффузора и мощной магнитной системе, 25 ГДН-4 способен выдавать насыщенный бас, характерный для классической советской акустики. Он идеально подходит для создания ретро-колонн, студийных мониторов или сабвуферных модулей.

Таблица технических характеристик 25 ГДН-4 «КинАп»

Ниже приведены паспортные и измеренные параметры динамика. Обратите внимание на номинальное сопротивление и резонансную частоту, которые критичны для расчета акустического оформления.

Параметр	Значение
Номинальное сопротивление (Re)	15 Ом
Предельная шумовая мощность	25 Вт
Чувствительность	≥ 95 дБ
Частота основного резонанса (Fs)	50 – 65 Гц
Эффективный диапазон частот	60 – 5000 Гц

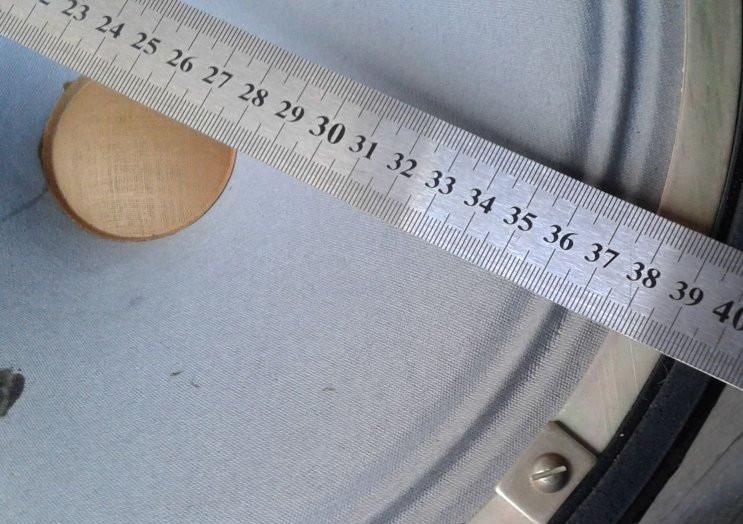

Диаметр излучающей поверхности	285 мм
Габаритные размеры	Ø380 × 211 мм
Масса излучателя (Mms)	31 г
Масса динамика в сборе	8,7 кг
Ход диффузора	5 мм

Производитель: завод «КинАп», г. Самарканд. Выпуск осуществляется с 1961 года. Изначально динамик разрабатывался как низкочастотное звено для кинотеатральных многополосных систем. В качестве альтернативы также рассматриваются .

Основные электрические и акустические параметры:

Неравномерность АЧХ в рабочем диапазоне: 16 дБ

Индукция в воздушном зазоре: 9000 Гаусс

Полярность: Прямая

Конструкция и описание

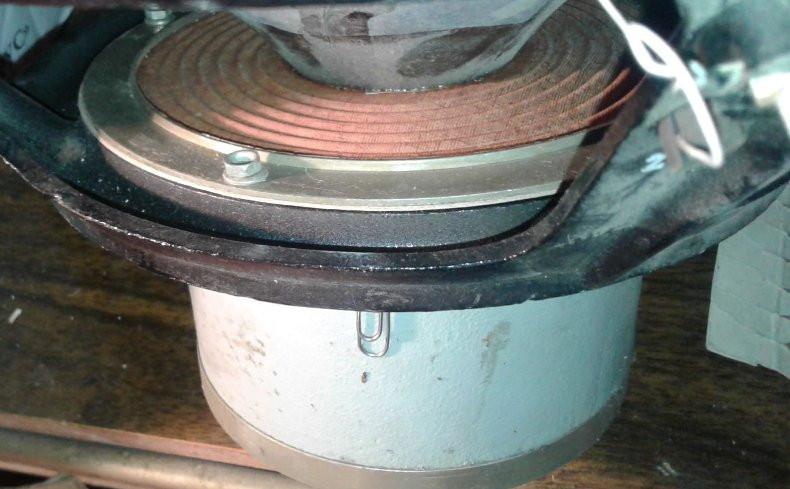

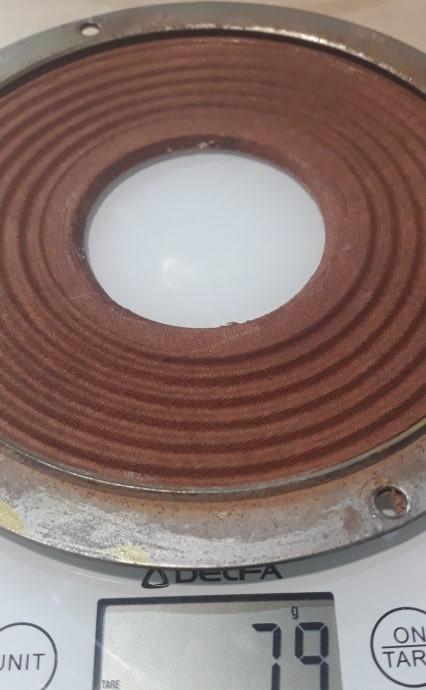

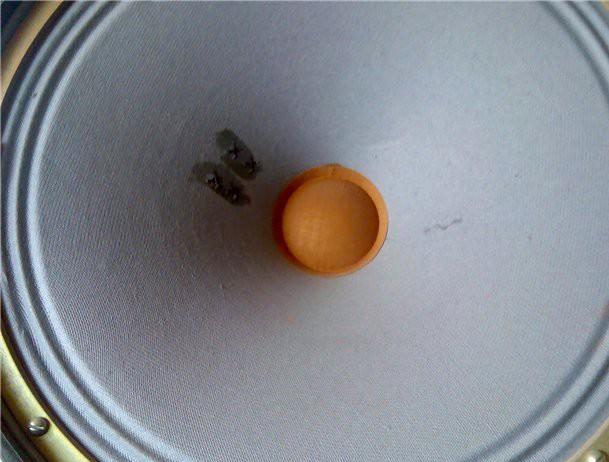

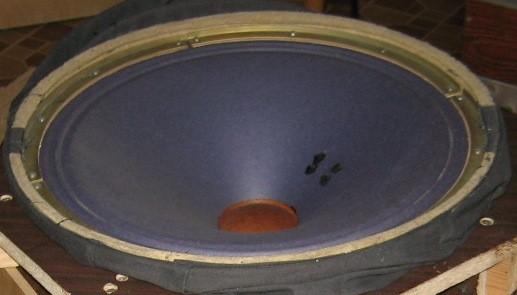

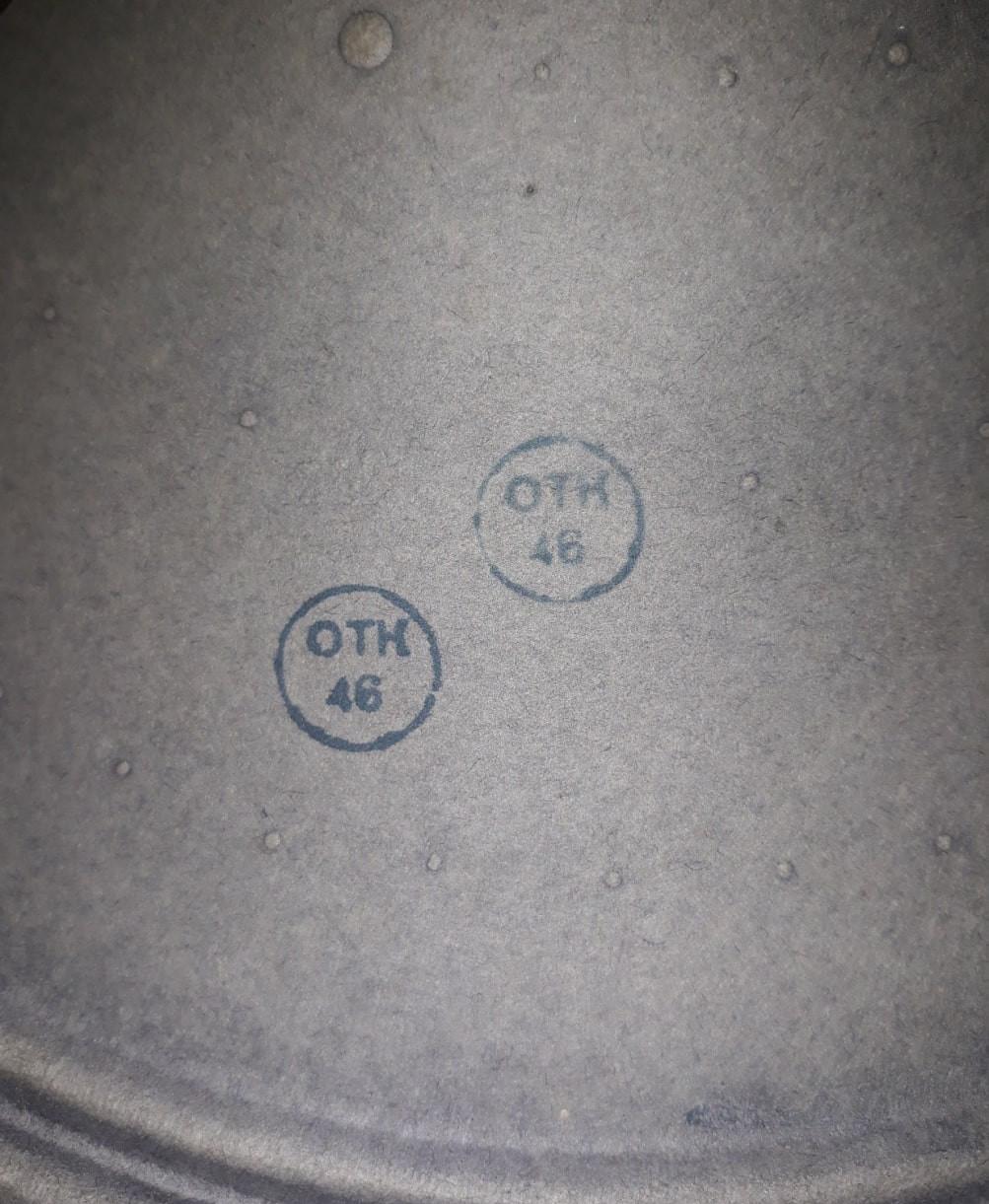

Корзина динамика 25ГДН-4 изготавливалась из стали марки 10КП-П толщиной 2 мм, а также из литого алюминиевого сплава. Диффузор выполнен из бумаги с литой криволинейной образующей, что обеспечивает жесткость и правильный ход. Подвес гофрированный, двухзвенный, бумажный. Центрирующая шайба диаметром 136 мм изготовлена из бакелизированной ткани с гофрированной структурой для снижения резонансов.

Магнитная система

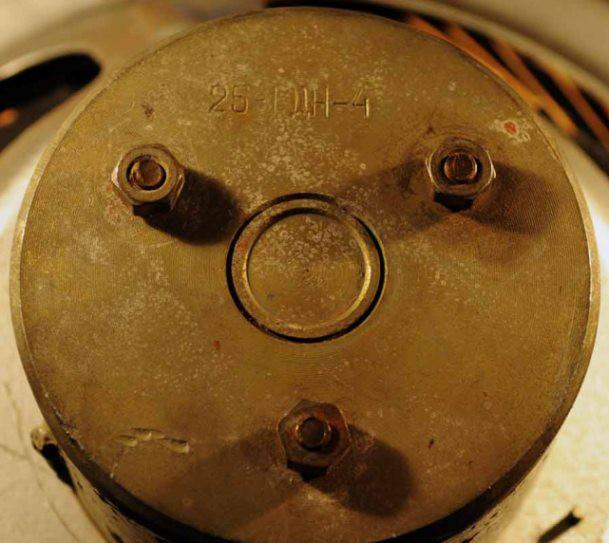

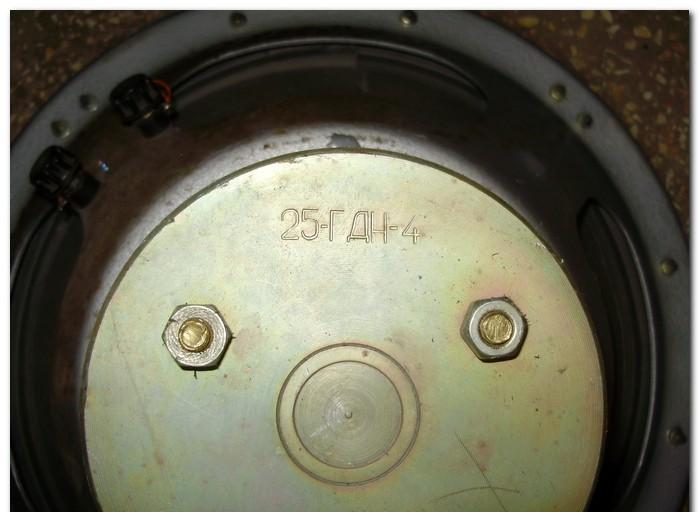

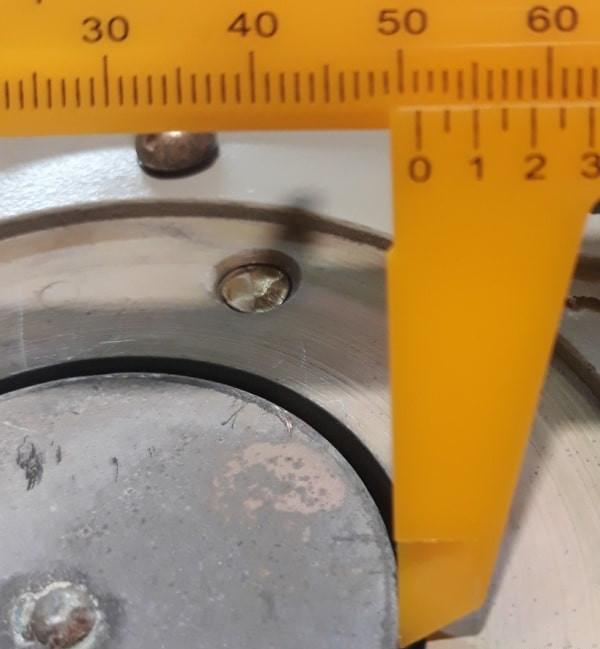

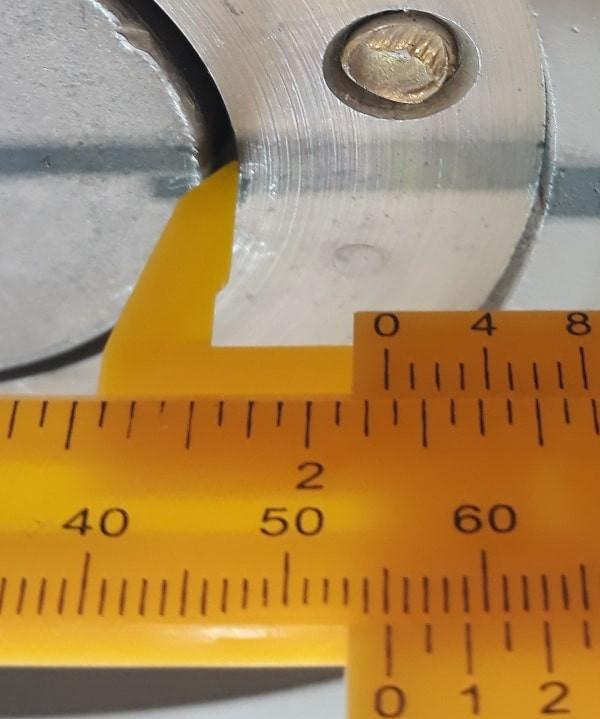

Магнитная система динамика представляет собой литой кольцевой магнит марки ЮНДК-24. Его вес составляет 2,7 кг, диаметр — 126 мм, высота — 60 мм. Зазоры между каркасом и керном составляют 0,3 мм, а между катушкой и фланцем — 0,34 мм. Диаметр керна равен 51,2 мм, а отверстие в верхнем фланце имеет диаметр 55,08 мм. Воздушный зазор диаметром 1,94 мм и высотой 12 мм обеспечивает равномерное магнитное поле.

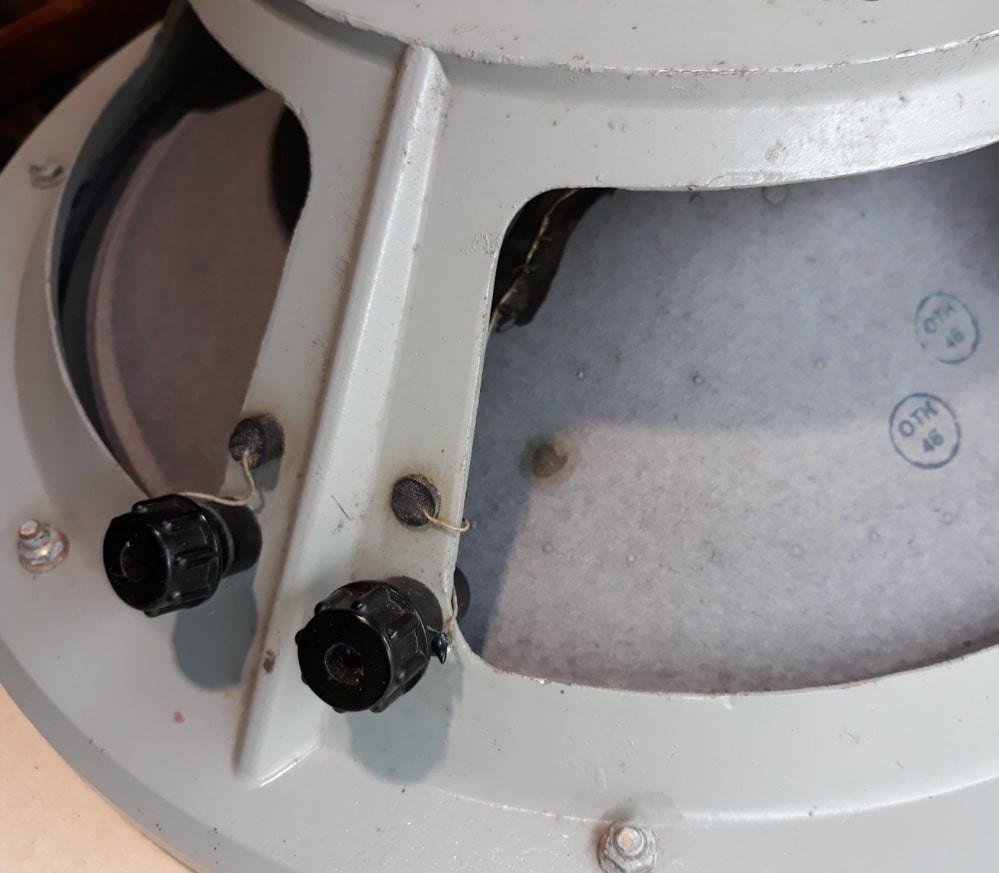

Изначально динамики 25ГДН-4 выпускались Самаркандским заводом «Кинап» на штампованных корзинах. Впоследствии производство перешло на литые корзины из алюминиевого сплава, которые практически полностью аналогичны корзинам . Единственное конструктивное отличие заключалось в проточке под посадку магнита: у 25ГДН-4 она имела меньший диаметр, соответствующий габаритам его магнита. Кроме того, со стороны гибких выводов на лепестке корзины располагались два больших отверстия под винтовые зажимы типа «барашки», отсутствовавшие на динамиках 2А-9.

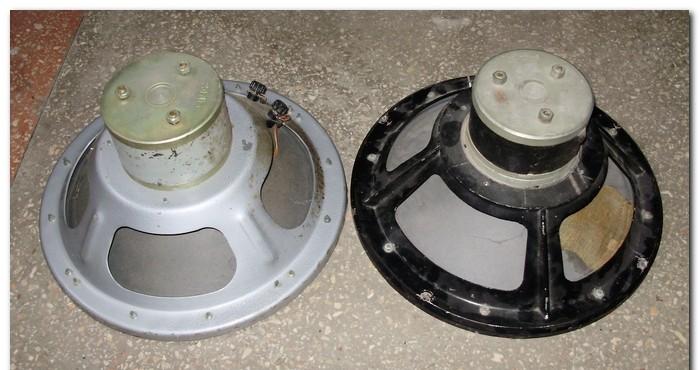

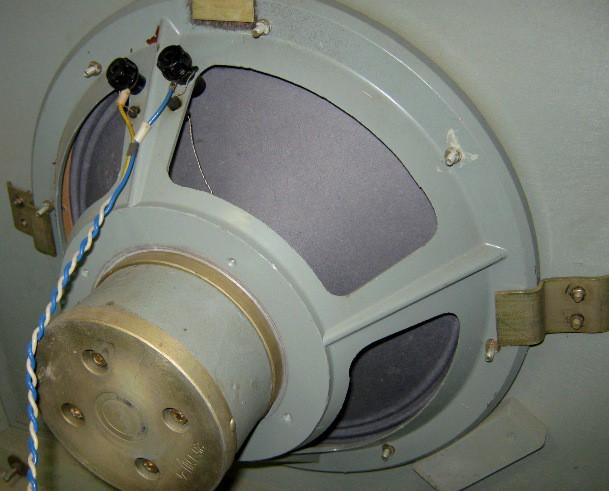

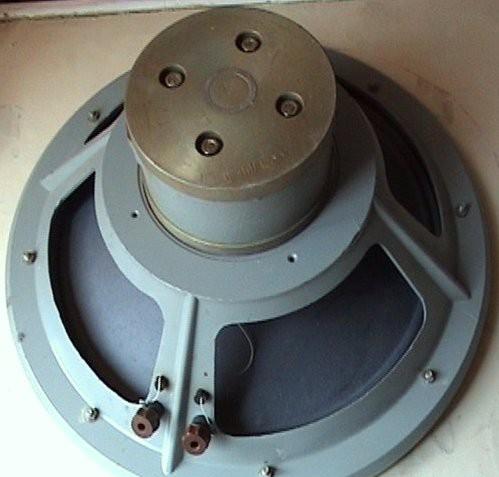

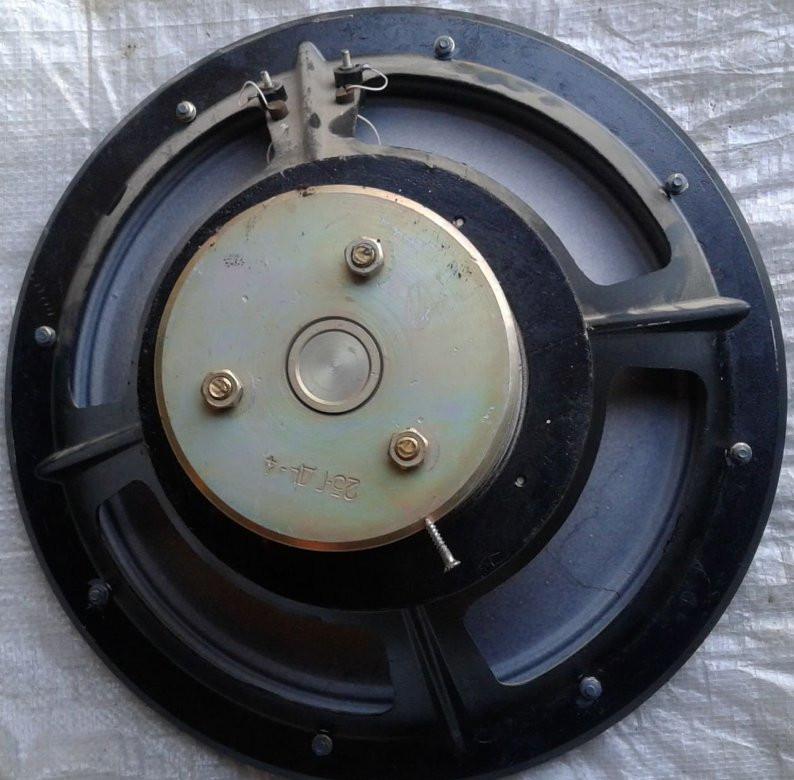

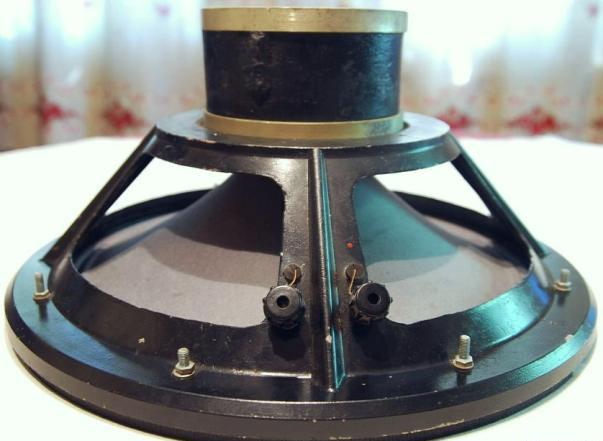

На фото ниже слева показана штампованная рама, справа — литая:

Звуковая катушка

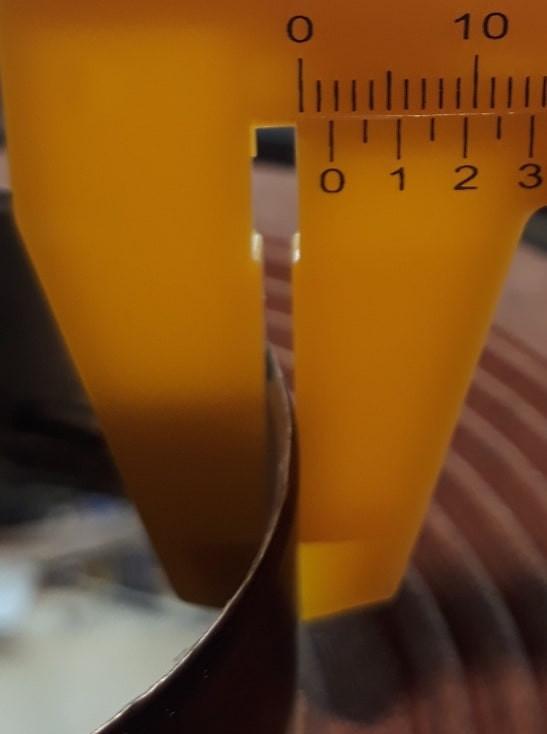

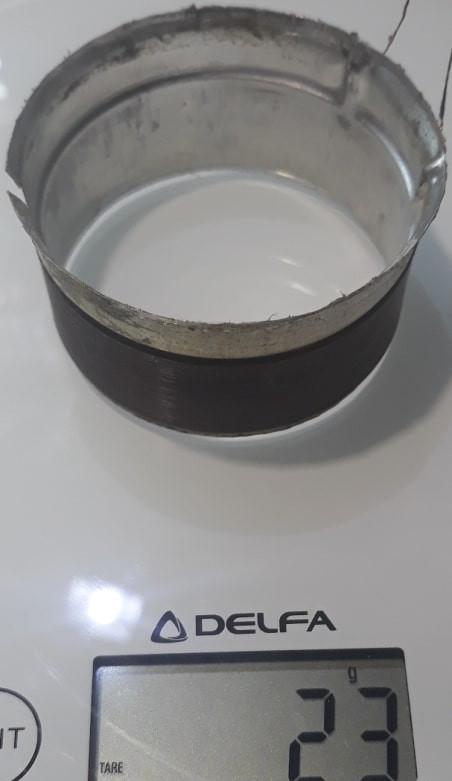

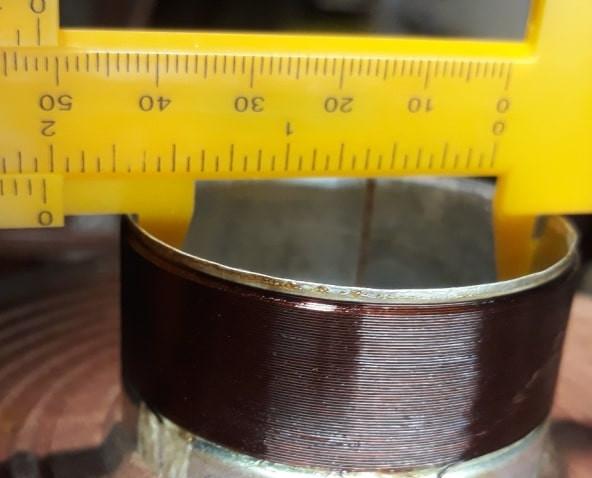

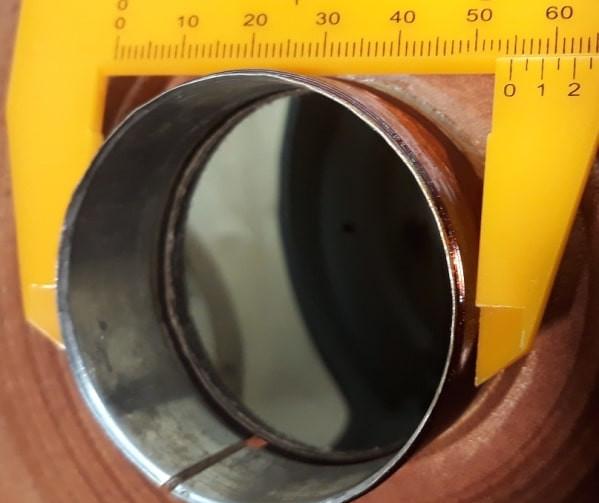

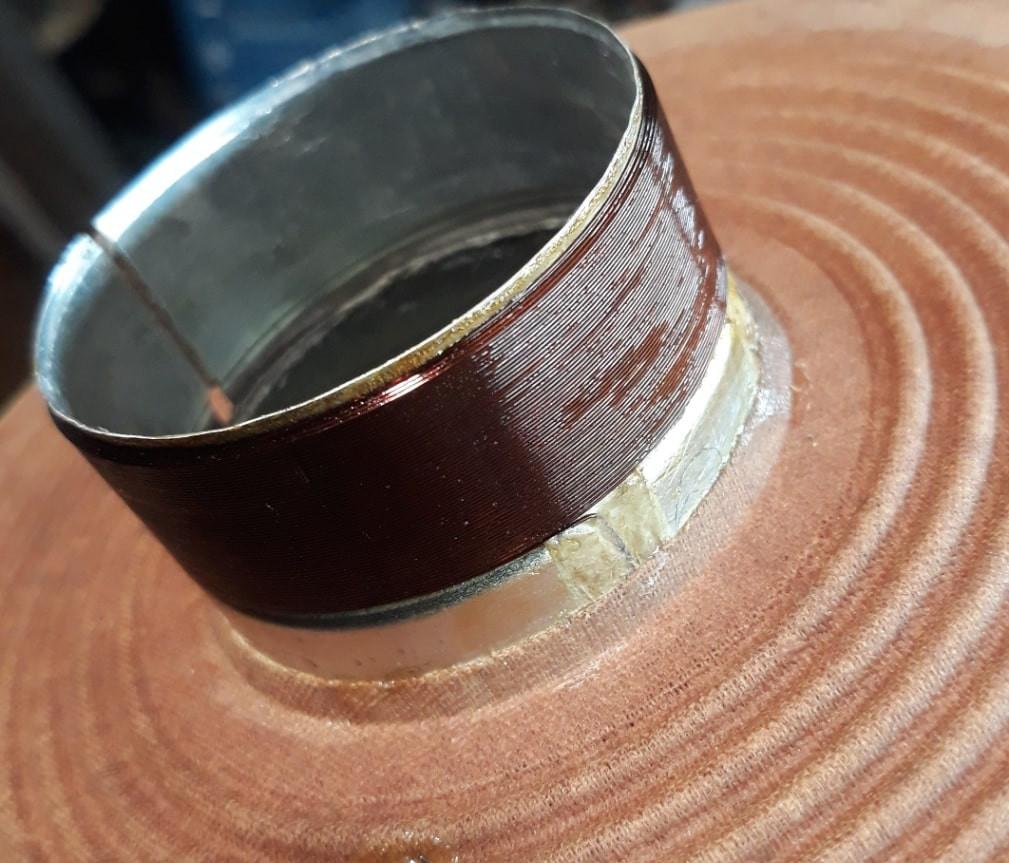

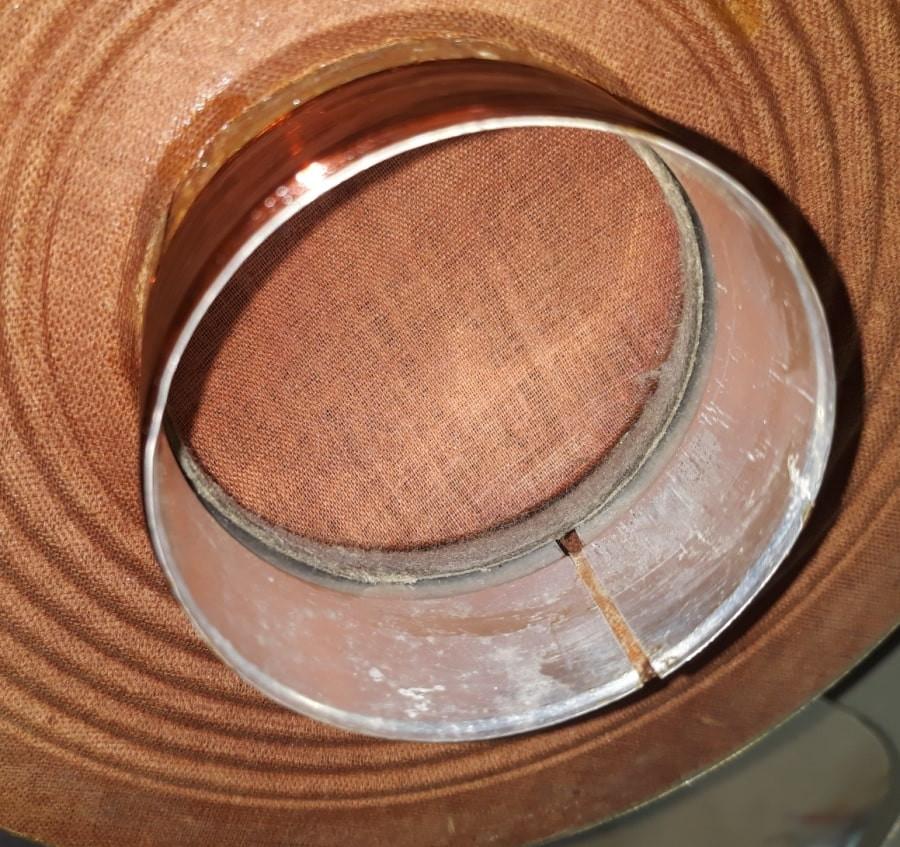

Звуковая катушка намотана проводом марки ПЭЛ диаметром 0,27 мм. Используется 4-х слойная намотка, количество витков — 240. Внешний диаметр катушки составляет 54,4 мм, внутренний — 51,8 мм. Каркас катушки изготовлен из алюминиевой фольги толщиной 0,2 мм, что обеспечивает легкость и теплопроводность.
