Динамик 20 ГДС-4М-8: характеристики, размеры и аналоги
Громкоговоритель 20 ГДС-4М-8 — это советская среднечастотная головка мощностью 20 Вт и сопротивлением 8 Ом. Диаметр диффузора составляет 200 мм (8 дюймов). Модель разработана для использования в закрытых ящиках и фазоинверторах первой и второй групп сложности. Благодаря алюминиевой корзине и мощной магнитной системе, этот динамик обеспечивает чистое звучание и часто используется как аналог 15ГД-11А в домашних аудиосистемах.
В отличие от более мягких аналогов, 20 ГДС-4М-8 обладает высокой чувствительностью (89 дБ) и широким рабочим диапазоном частот (200–5000 Гц). Это делает его отличным выбором для создания полочных колонок или в качестве среднечастотного звена в трехполосных системах. Если вам нужен более мощный низкочастотный драйвер, обратите внимание на динамик 100 ГДН-4М-8, который часто используется в паре со среднечастотниками в бюджетных акустических системах.
Технические характеристики 20 ГДС-4М-8
Ниже приведена таблица с основными параметрами динамика, необходимыми для расчета акустического оформления (ДСКО, фазоинвертор).
| Параметр | Значение |
|---|---|
| Номинальная мощность | 20 Вт |
| Рабочая мощность | 15 Вт |
| Предельная шумовая мощность | 20 Вт |
| Предельная кратковременная мощность | 40 Вт |
| Номинальное сопротивление | 8 Ом |
| Чувствительность | 89 дБ |
| Диапазон частот | 200 – 5000 Гц |
| Неравномерность АЧХ (200–5000 Гц) | 12 дБ |
| Частота основного резонанса (Fs) | 120 Гц (±30 Гц) |
| Габаритный размер (диаметр/глубина) | Ø125 х 71 мм |
| Ход диффузора | 5 мм |
| Вес | 1,3 кг |
Описание и назначение динамика
Громкоговоритель 20 ГДС-4М-8 выпускался приборостроительным заводом им. Т.Г. Шевченко в г. Харьков (торговая марка «Романтика»). Это поздняя модификация классической модели (также известной как 15ГД-11А). Головка является электродинамической, среднечастотной, с неэкранированной магнитной системой.
Корзина динамика изготовлена методом литья под давлением из алюминиевого сплава, что обеспечивает высокую жесткость и малую массу. По конструкции она схожа с корзиной . Динамик устанавливался в популярные акустические системы «Романтика», такие как 25АС-121 и 50АС-105.
Среди радиолюбителей и аудиофилов этот динамик ценится за «правильный» тембр и способность работать в широком диапазоне мощностей. Для сравнения, если вы ищете более компактное решение для сабвуферов, можно рассмотреть динамик 4 ГД-34, хотя он и имеет другой форм-фактор и назначение.
Магнитная система 20 ГДС-4М-8
Магнитная система динамика обеспечивает высокую индукцию в зазоре, что напрямую влияет на чувствительность и контроль диффузора. Основные компоненты:
- Кольцевой ферритовый магнит марки М22РА220 (размеры К85х35х15 мм).
- Керн диаметром 24,9 мм.
- Верхний фланец с отверстием диаметром 27,2 мм и высотой 7 мм.
- Высота воздушного зазора: 7 мм.
- Радиальная ширина воздушного зазора: 1,15 мм.
- Индукция в воздушном зазоре: 0,95 Тл.
Подвижная система 20 ГДС-4М-8
Конструкция подвижной системы спроектирована для минимизации нелинейных искажений в рабочем диапазоне частот:
- Звуковая катушка: намотана проводом ПЭТВ-1 диаметром 0,2 мм. Двухслойная намотка, 93 витка (47 в первом слое, 46 во втором). Высота намотки 8,9 мм. Омическое сопротивление катушки составляет 6,8 Ом. Каркас изготовлен из бумаги марки К-120Н (высота 19,1 мм, внутренний диаметр 25,4 мм, внешний 26,4 мм).
- Диффузор: конической формы, изготовлен из бумажной массы с специальной пропиткой для повышения жесткости и влагозащиты.
- Колпачок: сферической формы, также из бумажной массы с пропиткой.
- Подвес: тороидальной формы, выполнен из прорезиненной ткани, обеспечивающей долговечность и правильный ход диффузора.
- Центрирующая шайба: тканевая, с пропиткой, обеспечивает соосность катушки в магнитном зазоре.
Визуализация и размеры

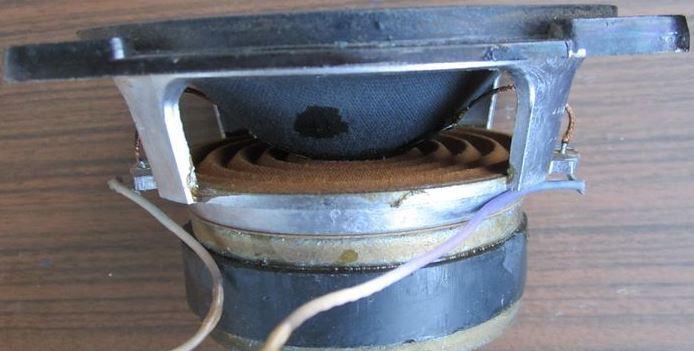

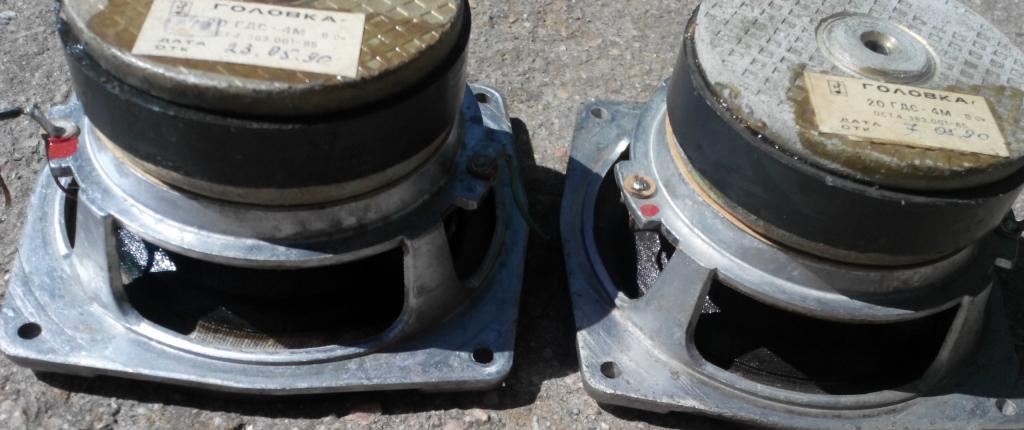

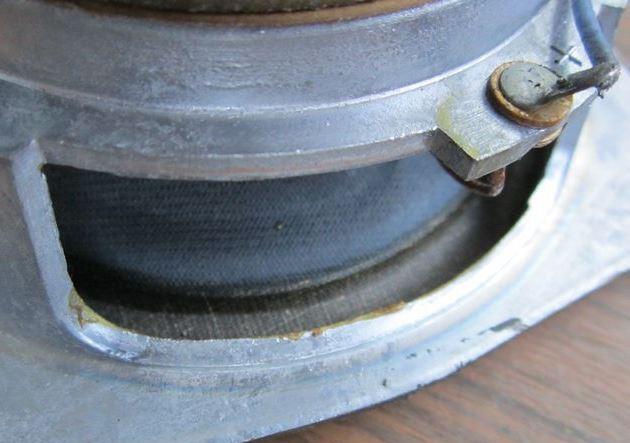

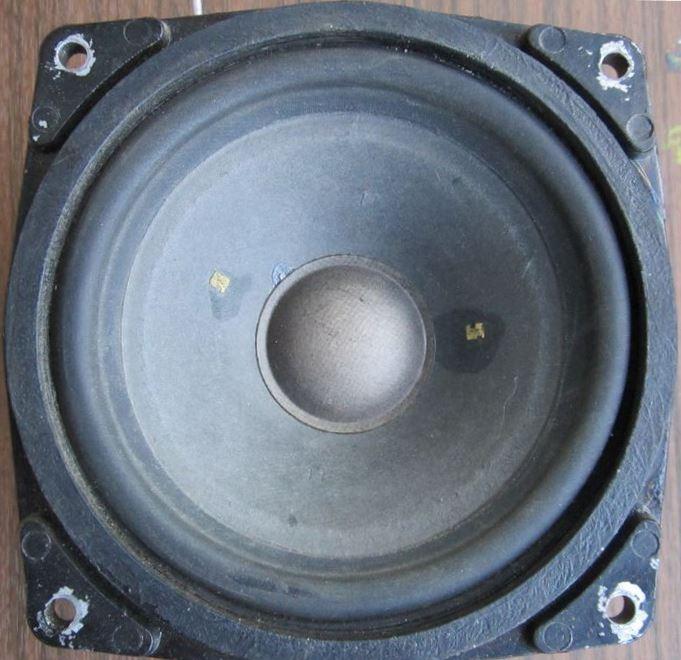

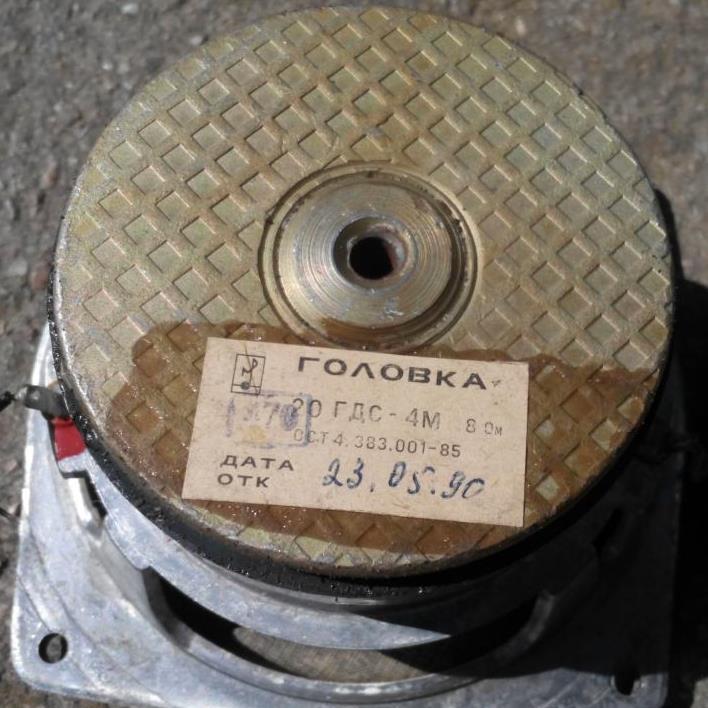

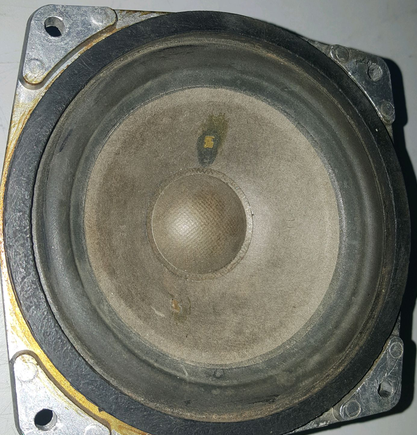

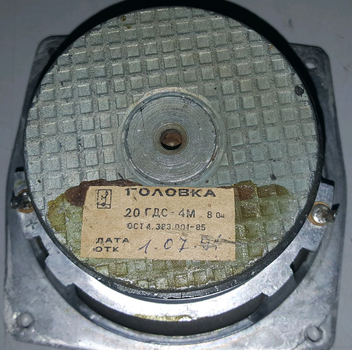

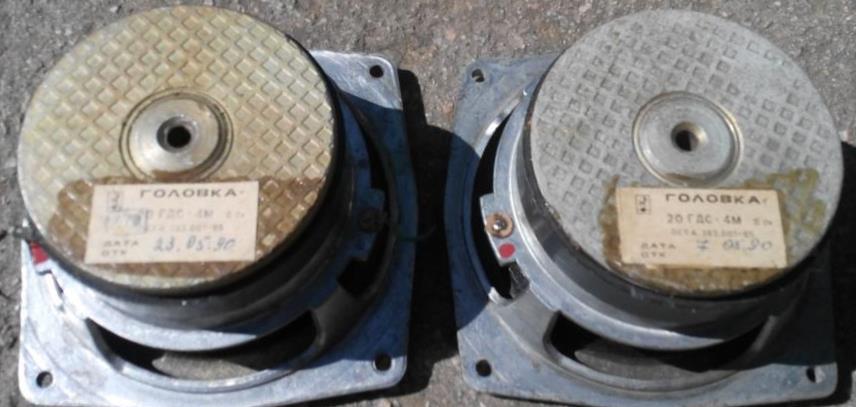

Для удобства монтажа и проектирования акустических систем представлены детальные фотографии динамика с разных ракурсов, а также схемы размеров магнитной системы и корзины.
