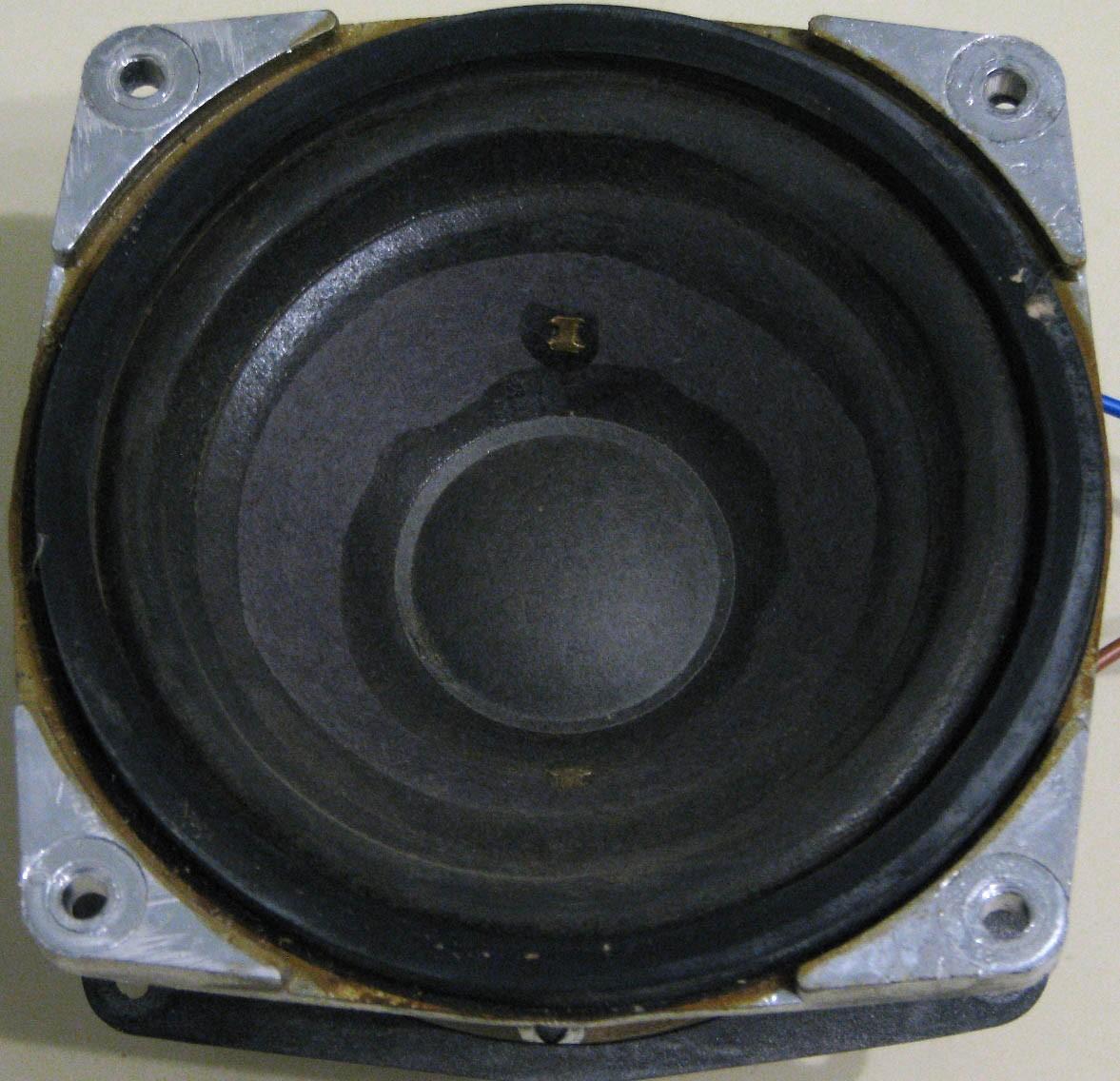

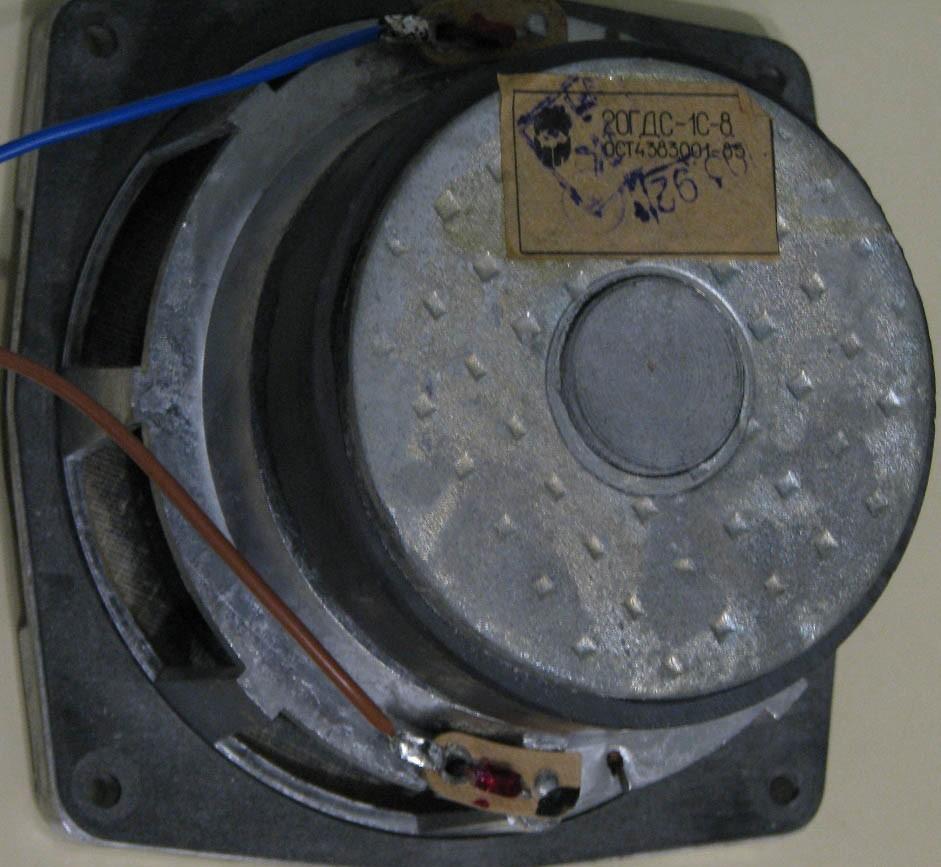

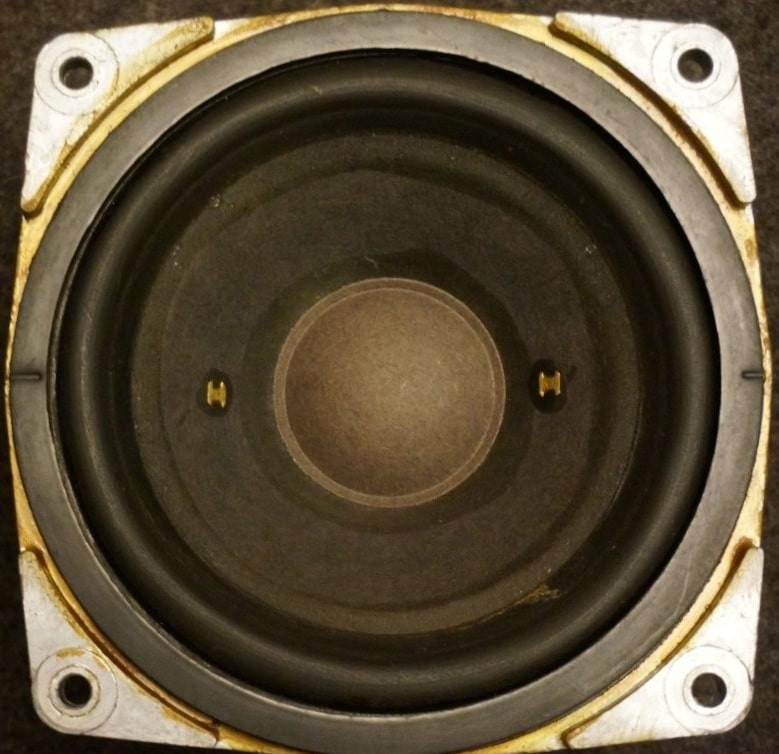

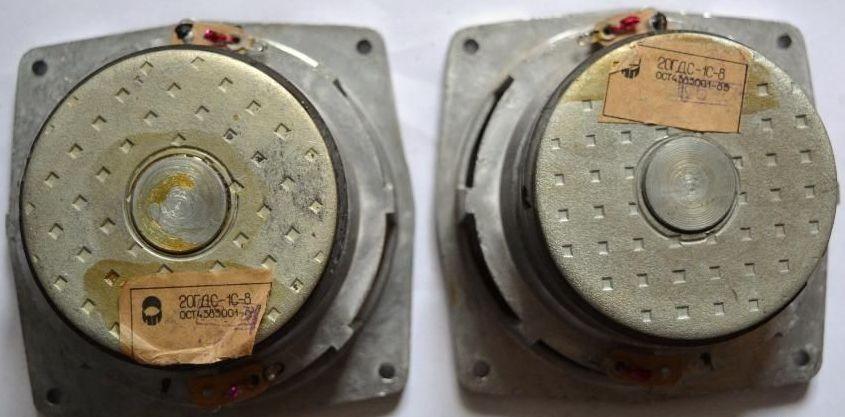

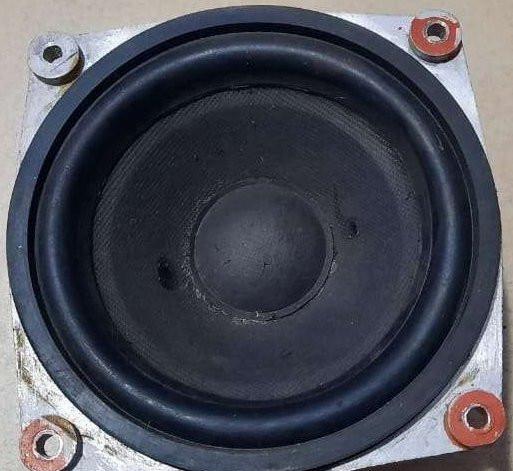

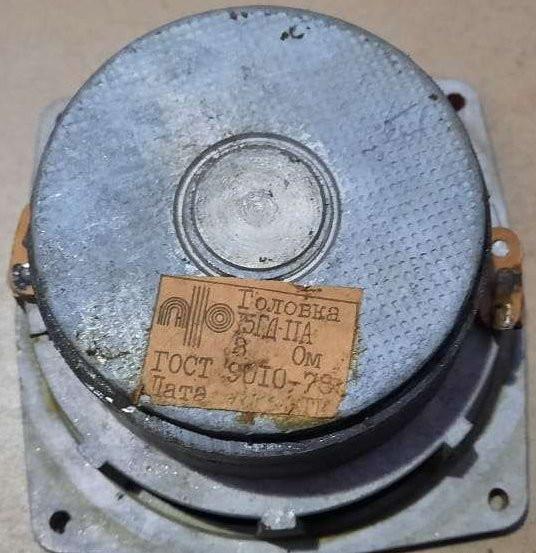

Динамик 20 ГДС-1С-8: характеристики, размеры и применение

Динамик 20 ГДС-1С-8 — это советский громкоговоритель диаметром 20 см, разработанный для обеспечения качественного звучания в бытовых и студийных акустических системах. Обладая мощностью 8 Вт и высоким уровнем звукового давления, он демонстрирует широкий частотный диапазон и низкий уровень искажений. Благодаря надёжной конусной мембране и продуманной системе подвеса, эта модель остаётся востребованной среди аудиофилов и радиолюбителей, а её технические параметры легко сопоставимы с современными аналогами, такими как Динамик 20 ГДС-4М-8.

Конструктивные особенности включают низкочастотный постоянный магнит и прочный диффузор из бумажной массы с пропиткой. Такая сборка гарантирует долговечность и устойчивость к внешним воздействиям. Модель нашла широкое применение благодаря универсальности: она отлично работает как в закрытых корпусах, так и в фазоинверсных системах первой и второй групп сложности.

Таблица характеристик 20 ГДС-1С-8

Изготовитель: Северодонецкий завод сопротивлений.

Назначение: для применения в закрытых и фазоинверсных акустических системах первой и второй групп сложности в качестве среднечастотного звена для работы в помещениях.

Технические характеристики 20ГДС-1С-8:

Диапазон эффективно воспроизводимых частот: 200 – 5000 Гц

Отклонение от АЧХ по звуковому давлению: ±5 дБ

Чувствительность: 89 дБ

Коэффициент гармоник на частотах:

315 – 400 Гц: 2,5%

630 – 5000 Гц: 2%

Номинальное сопротивление: 8 Ом

Рабочая мощность: 10 Вт

Предельная шумовая мощность: 20 Вт

Предельная долговременная мощность: 25 Вт

Предельная кратковременная мощность: 30 Вт

Частота основного резонанса: 110 Гц (±50 Гц)

Габаритный размер: Ø125х77 мм

Вес: 1,3 кг

Описание конструкции 20ГДС-1С-8

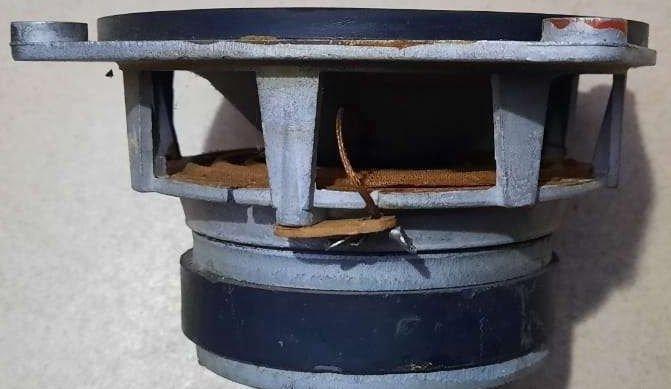

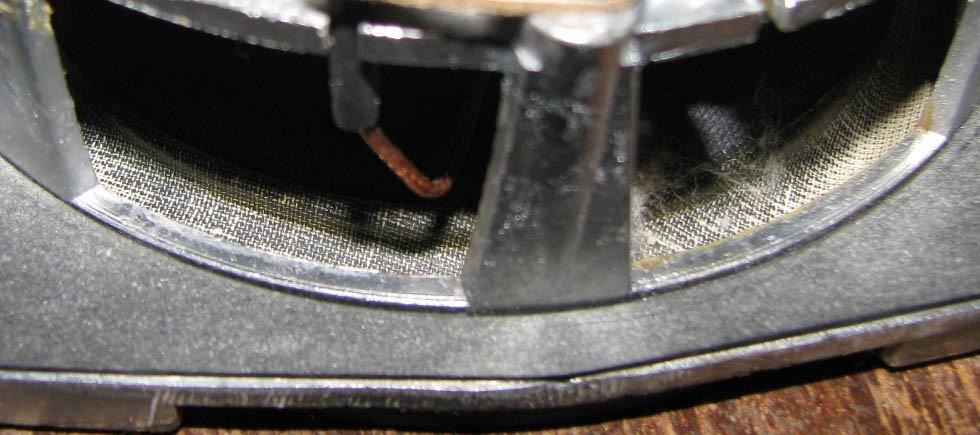

Головка громкоговорителя электродинамического типа, , круглая, с не экранированной магнитной цепью. Корзина изготовлена из алюминиевого сплава литьем под давлением.

Магнитная система 20 ГДС-1С-8:

1. кольцевой ферритовый магнит марки М16БА190-1, размером К85х35х16 мм;
2. керн диаметром 24,9 мм;
3. верхний фланец с отверстием диаметром 27,2 мм;
4. высота воздушного зазора 8 мм;
5. радиальная ширина воздушного зазора: 1,15 мм;

6. индукция в воздушном зазоре: 0,8 Тл.

Подвижная система 20 ГДС-1С-8:

1. звуковая катушка, намотанная проводом марки ПЭТВ-1 диаметром 0,16 мм, намотка двухслойная, общее число витков 92, в первом слое 47 витков, во втором 45. Высота намотки 8,6 мм, омическое сопротивление 6,4 Ом (±0,5 Ом). Каркас катушки изготовлен из фольги марки А6-М-0,05х24 и бумаги ЭН-70 высотой 23 мм. Внутренний диаметр 25,4 мм, внешний – 26,35 мм.

2. диффузор конической формы из бумажной массы с пропиткой.
3. колпачок сферической формы из бумажной массы с пропиткой.
4. подвес тороидальной формы из прорезиненной ткани.
5. центрирующая шайба из ткани с пропиткой.

Аналоги динамика 20 ГДС-1С-8

При необходимости замены или модернизации акустической системы стоит обратить внимание на проверенные решения. В качестве прямой замены часто рассматривают Динамик 20 ГДС-1-8 (15 ГД-11-120), который предлагает схожие габариты и магнитную систему, но с немного изменённой АЧХ. Для узкоспециализированных задач или портативных проектов подойдёт Динамик 0,5 ГД-10, отличающийся компактными размерами и высокой чувствительностью в своём классе.

Где применяется 20 ГДС-1С-8

Благодаря сбалансированному звучанию и надёжности, данный громкоговоритель активно используется в самодельных колонках, студийных мониторах и ретро-аудиосистемах. Его часто интегрируют в среднечастотные звенья многополосных акустик, где требуется чёткая передача вокала и инструментов. Прочная конструкция и высокое качество материалов делают его устойчивым к длительной нагрузке, что позволяет использовать его как в домашних условиях, так и в небольших общественных помещениях для озвучивания.
