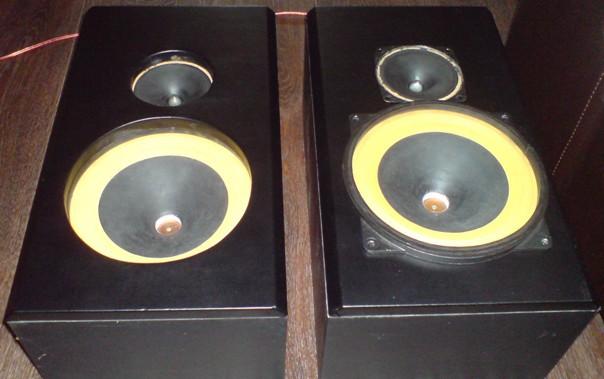

2-х полосные полочные АС с ПАС. Акустические системы используются в качестве мониторов для использования с сабвуфером. Ниже 100 Гц не играют.

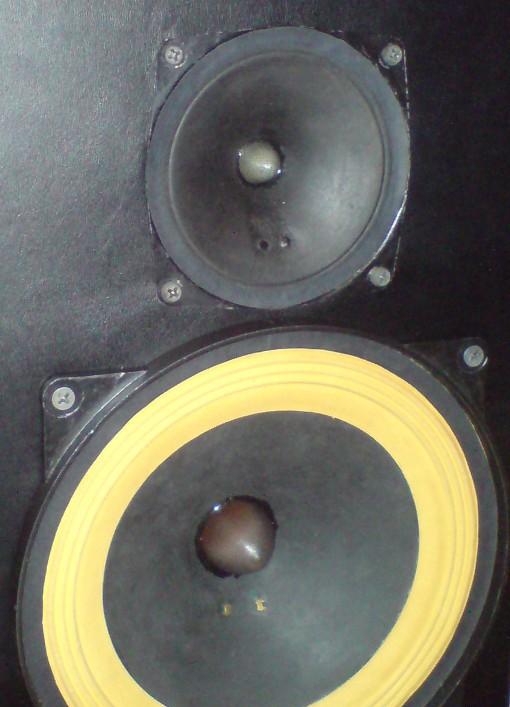

В конструкции используются динамики 10ГДШ-1-4 и 3ГД-31. 10ГДШ немного переделанные. А именно, визер (рупор в центре диффузора) был снят, а вместо него вклеен защитный колпачок в виде конуса из ткани с пропиткой. Головка ГД-31 доработанная по этой методике. Все динамики закреплены снаружи.

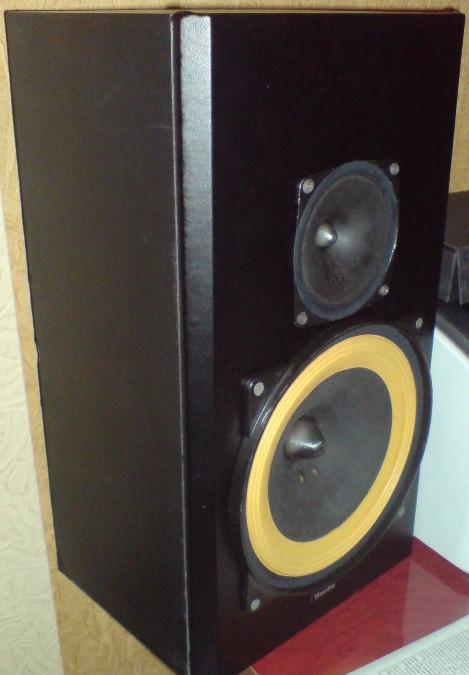

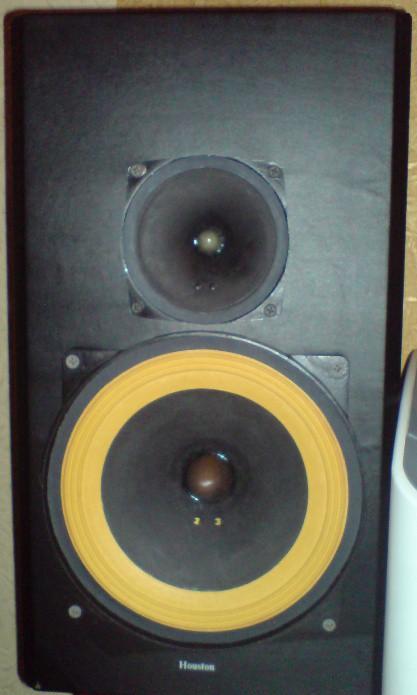

Конструкция корпуса выполнены в виде прямоугольного ящика из фанеры, толщиной 12 мм, кроме передней стенки, она сделана из ДСП толщиной 18 мм. Размеры корпуса (ВхШхГ): 40х24х14 см, объем 12 л. Внешне корпуса АС покрашены черной матовой краской, кроме передней панели, она затянута виниловым кожзаменителем. Задняя панель играет роль ПАС (панель акустического сопротивления). Она перфорированная, в ней было насверлено отверстий (диаметром 12 мм), площадью 70% от общей площади диффузора 10 ГДШ.
Фильтр выполнен по минимуму. 10ГДШ играет на прямую, ВЧ динамик 3ГД-31 подключен 1 порядком через конденсатор емкостью 4 мкФ.
Автор проекта: radio-fan-zt
