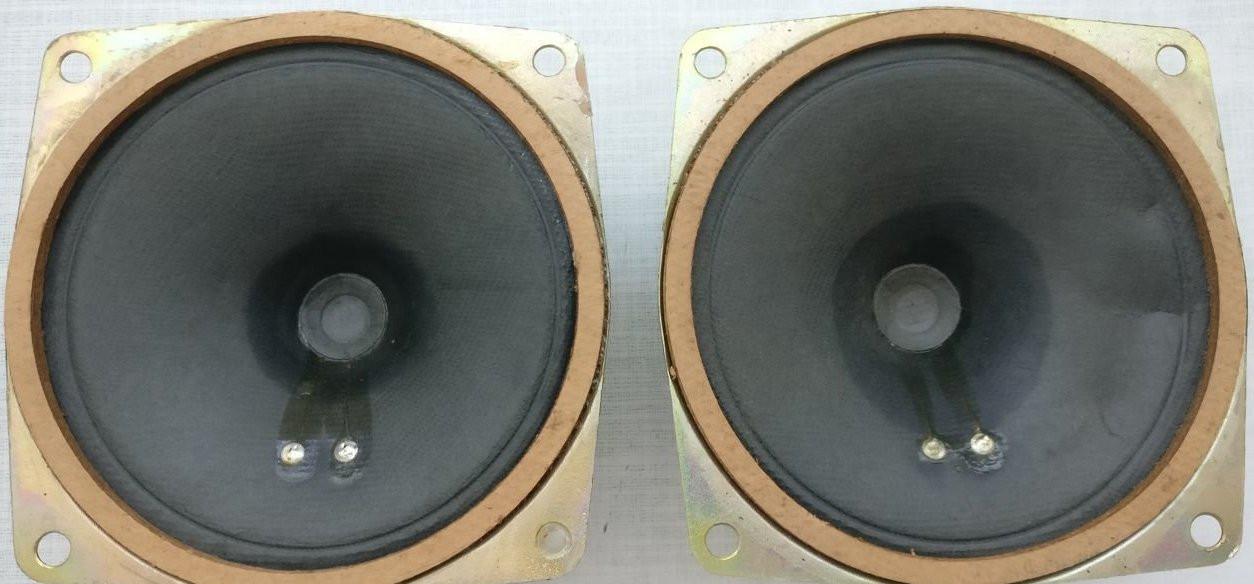

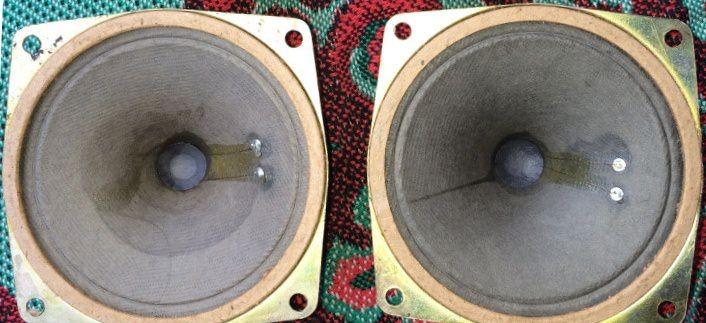

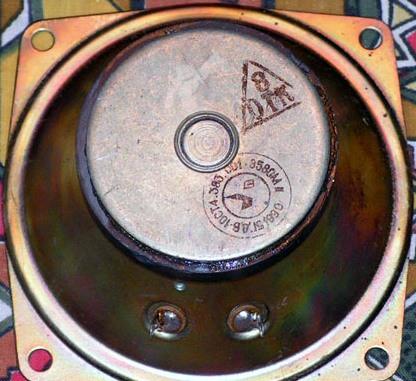

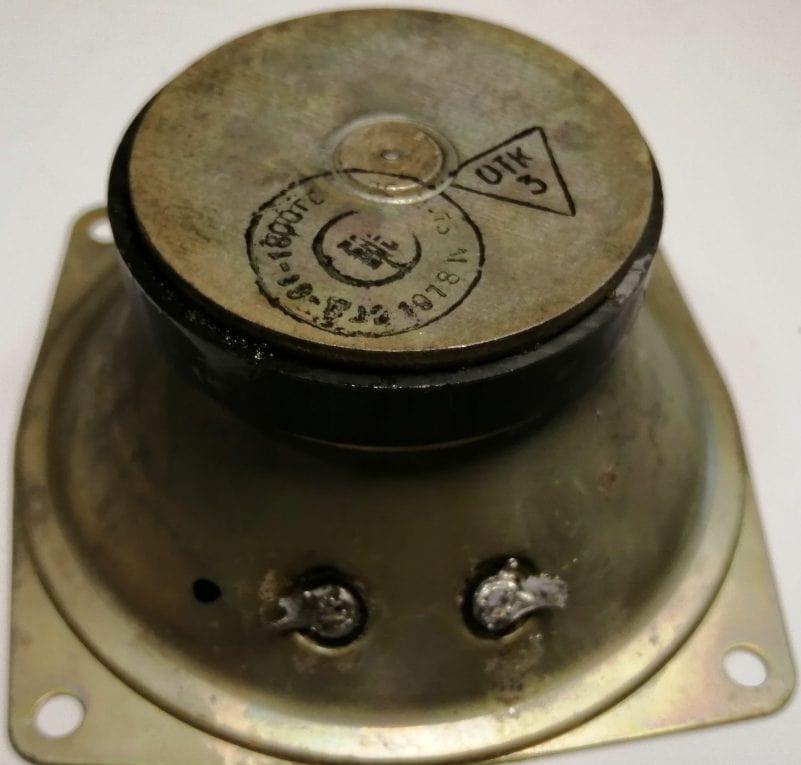

Динамик 5 ГДВ-1-8 (3 ГД-31): характеристики, размеры, аналоги

Громкоговоритель 5 ГДВ-1-8 (также известный как 3 ГД-31) — это классический советский высокочастотный динамик, который остается востребованным среди аудиофилов и конструкторов. Он широко применяется для доработки старых радиоприемников, создания выносных акустических систем и в качестве ВЧ звена в мультиспектральных колонках. В отличие от динамика 6 ГДВ-1-16 (3 ГД-2), данная модель имеет более узкий диапазон и оптимизирована для передачи высоких частот при компактных размерах.

Конструкция динамика отличается надежностью: используется магнитная система на ферритовом магните и диффузор из пропитанной бумаги. Это обеспечивает стабильную работу и характерное «теплое» звучание, которое высоко ценится в ретро-аудио. Диаметр диффузора составляет 127 мм (5 дюймов), что позволяет ему эффективно работать в закрытых акустических корпусах.

Таблица характеристик 5 ГДВ-1-8 (3 ГД-31)

Параметры	Значения
Ход диффузора	4 мм
Размеры в дюймах	5 дюймов
Громкоговоритель	Да
Применение	Акустические системы, радиоприемники
Диаметр динамика	127 мм
Вес	350 г
Мощность (номинальная)	8 Вт
Минимальная мощность	1 Вт
Диаметр магнита	70 мм
Характер звучания	Чистый, громкий
Тип	Советские динамики
Расшифровка модели	5 ГДВ - Громкоговоритель динамический высокочастотный, 1 - модель, 8 - сопротивление обмотки
Полярность	Учитывается при подключении

Изготовитель: ПО «Вега», г. Бердск.

Назначение: для применения в выносных акустических системах высшей и первой группы сложности в качестве высокочастотного звена для работы в помещениях. Старое наименование: 3 ГД-31-1300.

Технические характеристики 3ГД-31:

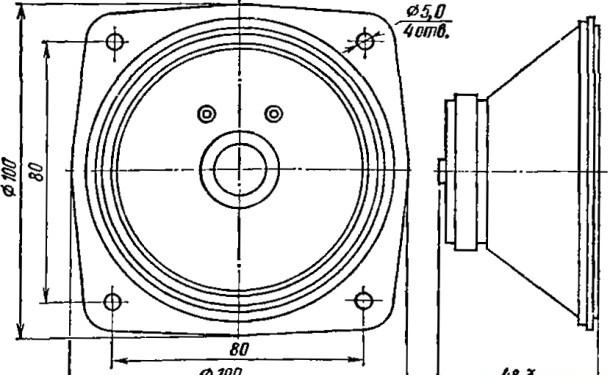

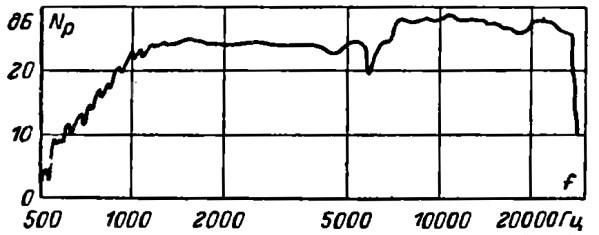

Диапазон частот: 2800 – 20000 Гц

Неравномерность АЧХ: не более 14 дБ

Чувствительность: 90 дБ

Гармонические искажения при рабочей мощности в диапазоне 4–10 кГц: 2,5%

Сопротивление: 8 Ом

Рабочая мощность: 3 Вт

Паспортная мощность: 5 Вт

Долговременная мощность: 8 Вт

Кратковременная мощность: 15 Вт

Вес: 400 г

Особенности конструкции 3ГД-31

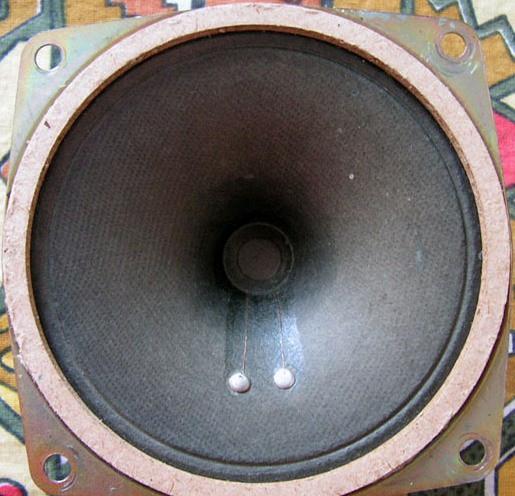

Головка электродинамического типа, высокочастотная, круглая, с не экранированной магнитной цепью. Диффузородержатель выполнен из штампованной стали. Диффузор конусный с подвесом отлит из бумажной массы. Эта конструкция обеспечивает жесткость и малую массу подвижной системы, что критично для ВЧ-звена.

Диффузор:

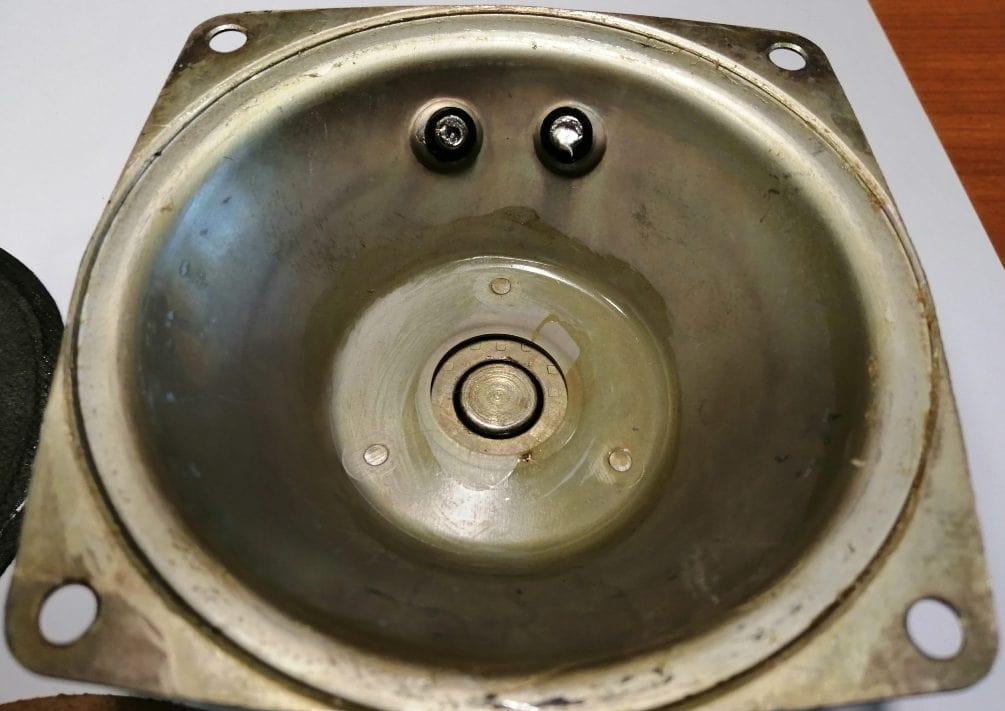

Магнитная цепь состоит из:

Кольцевого ферритового магнита марки М16БА190 размером К60х25х9 мм;
Керна диаметром 11,9 мм;
Верхнего фланца с отверстием диаметром 13,3 мм. Высота воздушного зазора 3 мм, его радиальная ширина 0,7 мм, индукция в зазоре 0,95 Тл.

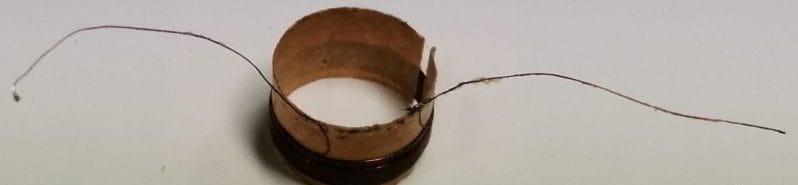

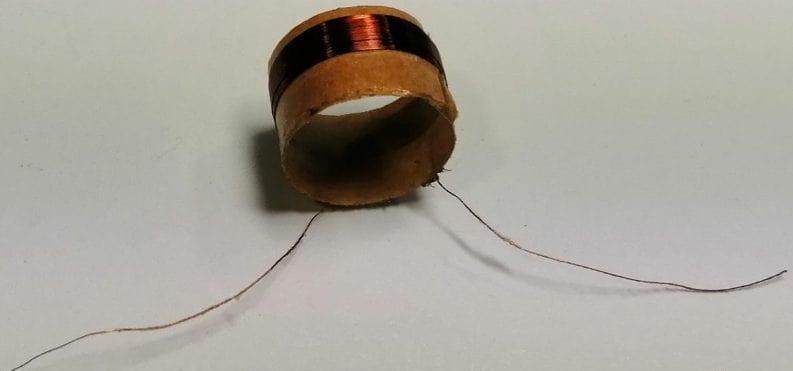

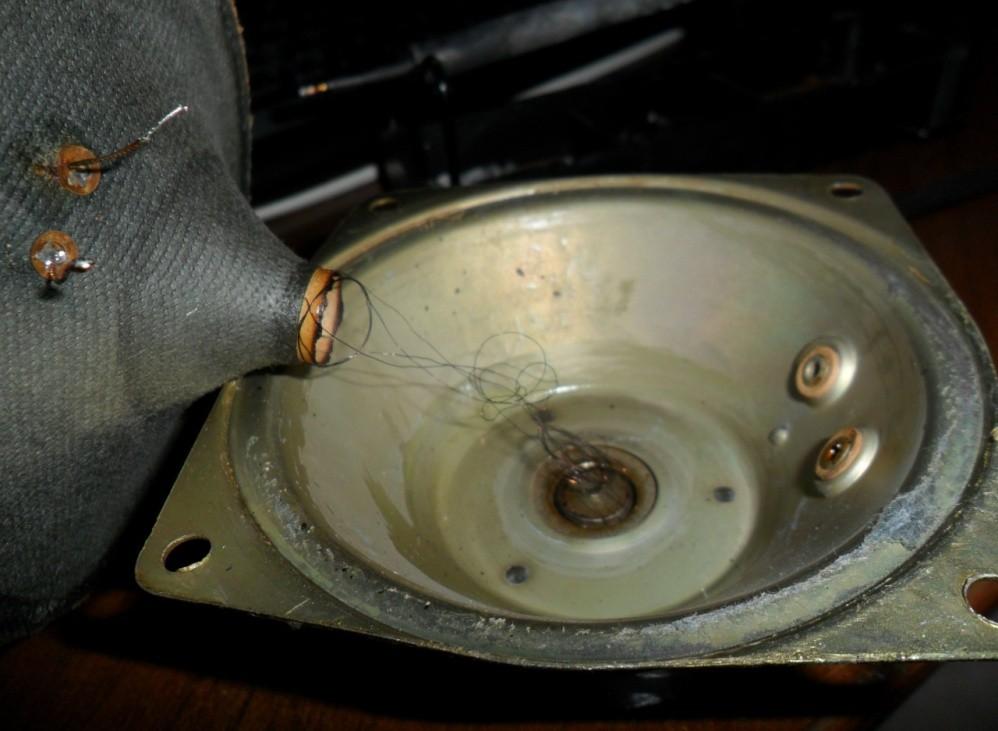

Звуковая катушка намотана проводом марки ПЭВТЛ диаметром 0,09 мм, намотка двухслойная, общее число витков 61, в первом слое 31 виток, во втором – 30, высота намотки 3,9 мм, омическое сопротивление 7 Ом. Каркас катушки изготовлен из бумаги К-080Н. Высота ЗК 5,4 мм, внутренний диаметр 12,3 мм, внешний (вместе с намоткой) 12,9 мм. Для сравнения, низкочастотный динамик 50 ГДН-1-8 имеет значительно более массивную катушку и магнит, что обусловлено его назначением.
