Динамик 150 ГДН-32-8 «Ноэма»: обзор, размеры и параметры

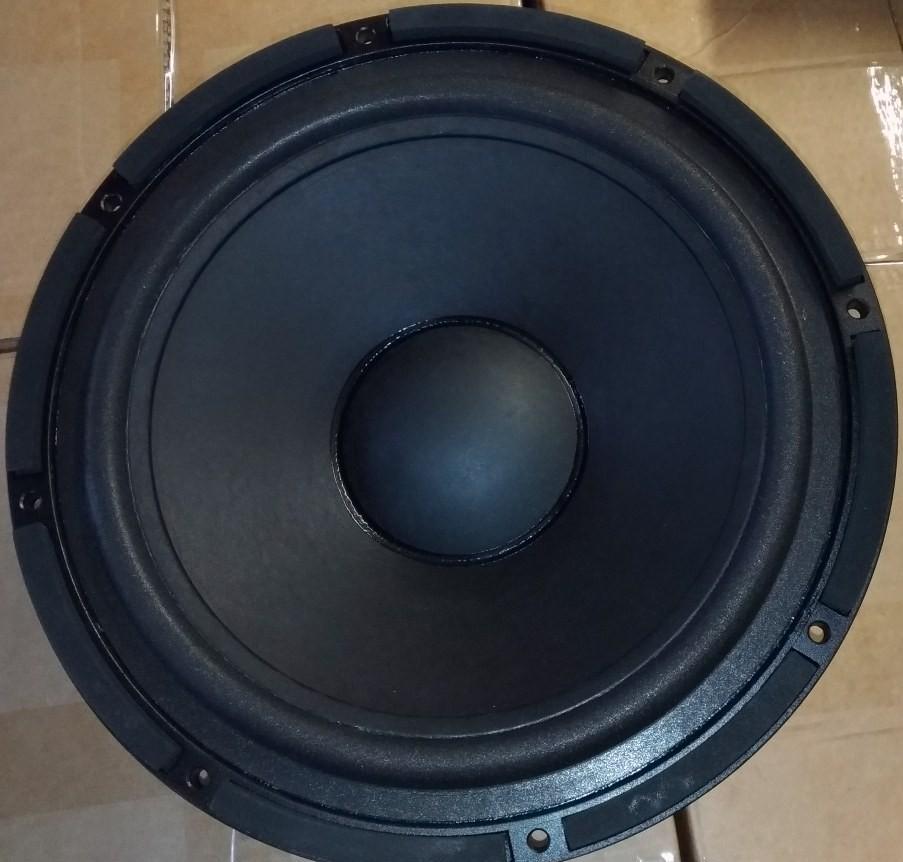

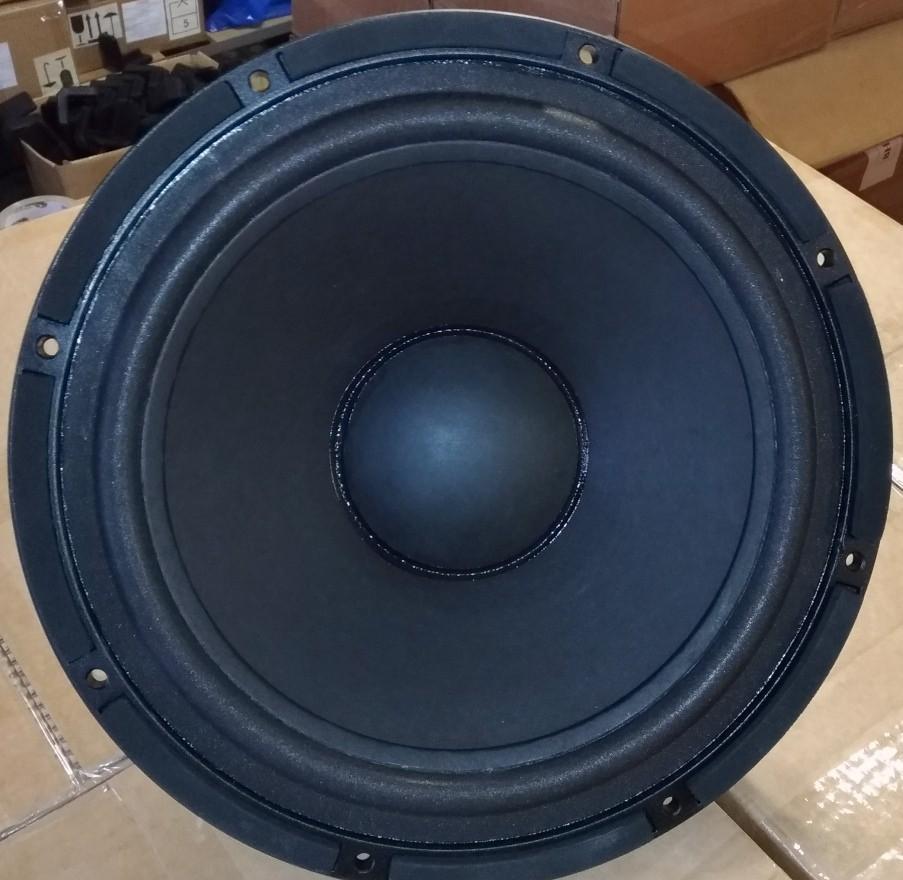

Низкочастотный динамик 150 ГДН-32-8 «Ноэма» — это надежное решение для создания акустических систем с глубоким басом. Диаметр излучающей поверхности составляет 32 см (12.6 дюйма), что обеспечивает высокую звуковую отдачу и способность воспроизводить мощные низкие частоты с минимальными искажениями. Диффузор выполнен из композитной целлюлозы, а подвес из полиуретана тороидальной формы гарантирует долговечность и правильный ход. Магнитная система на базе феррита с индукцией 0,9 Тл обеспечивает высокую чувствительность. Для конструкторов, ищущих альтернативы, стоит рассмотреть динамик 150 ГДШ-35-8 «Ноэма», который имеет увеличенный ход диффузора.

Применение и акустическое оформление

Модель 150 ГДН-32-8 оптимизирована для использования в закрытых акустических системах (ЗЯ) и фазоинверторах. Рекомендуемый объем корпуса для ЗЯ составляет 40–60 литров, а для фазоинвертора — около 110 литров. Благодаря параметрам Thiele/Small, динамик способен выдавать насыщенный и детальный бас, что делает его отличным выбором как для домашних Hi-Fi систем, так и для студийных мониторов.

Аналоги и сравнение звучания

При выборе НЧ-динамика часто возникает вопрос о доступных аналогах. В классе советских и российских динамиков схожие параметры имеют модели «75 ГДН-1-4» и «5ГДШ-5-4», однако они уступают «Ноэме» по мощности и диаметру. Среди зарубежных аналогов можно отметить современные драйверы JBL серии 12" (более динамичные) или классические советские 15ГД-30 (более мягкий, «ламповый» звук). Для сравнения, если вам нужен более компактный вариант, обратите внимание на динамик 800 ГДН-14-8 «Ноэма», который подходит для меньших по объему корпусов.

Звучание 150 ГДН-32-8 отличается высокой детализацией и отсутствием «бубнежа» при правильной настройке фазоинвертора. Динамик хорошо передает нюансы низкочастотных инструментов, сохраняя атаку и релиз звука.

Характеристики динамика 150 ГДН-32-8 «Ноэма»

Ниже приведены основные электрические и механические параметры, а также габаритные размеры для проектирования корпуса.

Изготовитель: Россия, г. Новосибирск, noema.ru

Технические характеристики:

Диапазон частот: 30 – 2000 Гц

Чувствительность: 92 дБ/Вт/м

Сопротивление: 8 Ом

Предельная шумовая мощность: 150 Вт

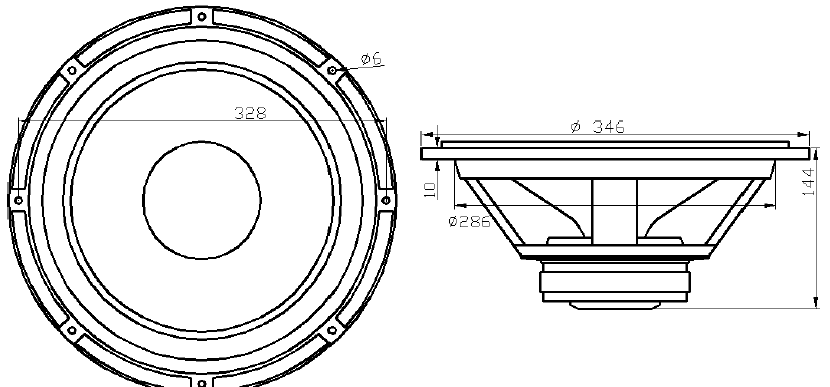

Габаритные размеры: Ø346х144 мм

Вес: 5 кг

Описание конструкции:

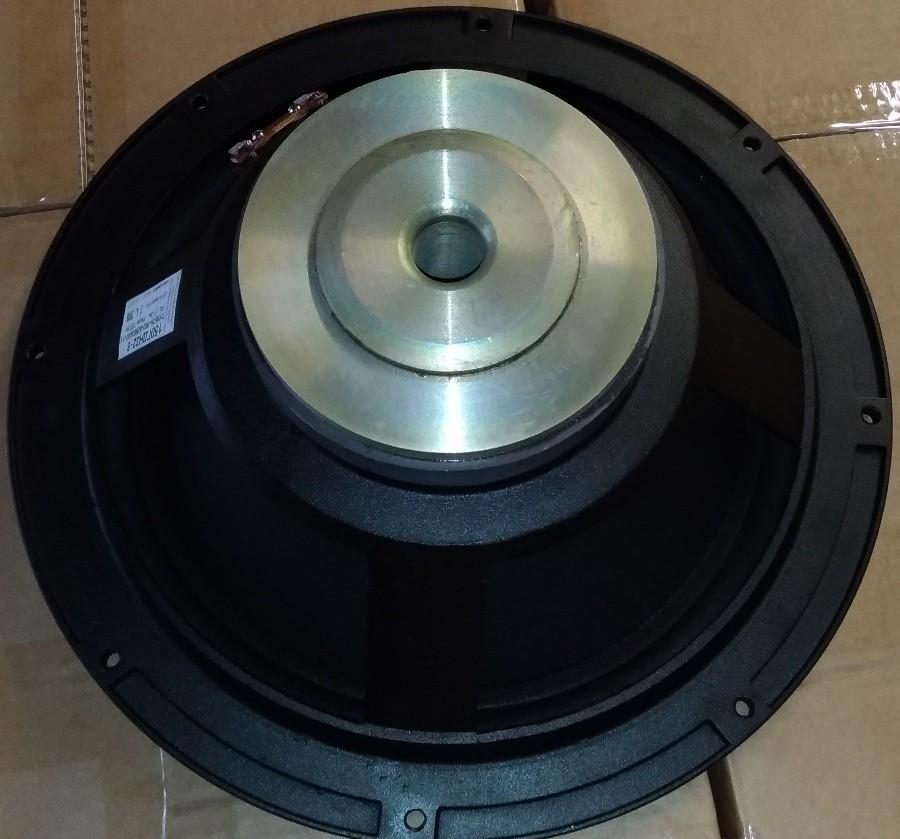

Диффузородержатель выполнен из литого алюминия. Диффузор сделан из композитной целлюлозы. Подвес из полиуретана, тороидальной формы. Центрирующая шайба коробчатой формы, из ткани. Магнитная система построена на кольцевом ферритовом магните размером 134х57х18 мм. Звуковая катушка диаметром 50 мм намотана в четыре слоя круглым медным проводом. Каркас ЗК из полиимида. Ширина намотки 16 мм. Высота верхнего фланца 8 мм. Индукция в зазоре 0,9 Тл. Рекомендуемый объем корпуса для закрытого ящика: 40 – 60 л, а для фазоинвертора – 110 л.

Параметры ТС (Thiele/Small):

1. Fs = 28 Гц
2. Re = 6,5 Ом
3. Qts = 0,36
4. Qms = 8,7

5. Qes = 0,38
6. Vas = 198 л
7. Mms = 65 г
8. Cms = 0,46 мм/Н
9. Xmax = 6 мм

Паспорт на диске.
