Динамик 15 ГДН-44ДР: описание, характеристики и назначение

Динамик 15 ГДН-44ДР — это советский низкочастотный громкоговоритель, разработанный для использования в автомобильной акустике и бытовых аудиосистемах. Благодаря высокой надежности и устойчивости к нагрузкам, этот элемент широко применяется в аудиотехнике различных классов. Модель отличается чистым и глубоким звучанием, что делает её востребованной как среди аудиофилов, так и в профессиональных системах озвучивания.

Особая конструкция динамика обеспечивает широкий диапазон воспроизводимых частот и высокую детализацию звука. Как и многие другие советские динамики, 15 ГДН-44ДР славится своей долговечностью: прочный корпус и качественный диффузор снижают риск неисправностей даже при длительной эксплуатации. Для сравнения, более компактные решения, такие как динамик 0,25 ГДШ-71-12, используются в совсем других задачах, тогда как 15-дюймовый формат позволяет работать с мощным басом.

Конструкция динамика 15 ГДН-44ДР включает плоскую сотовую диафрагму и закрытую магнитную систему. Рама выполнена штамповкой из стали, подвес — резиновый, мягкий. В отличие от или более крупных , у данной модели усечённый конус, передающий колебания катушки на диск диффузора, изготовлен из целлюлозно-картонного материала, а не металла. Центрирующая шайба приклеена к верхнему фланцу, а магнитная система построена на кольцевом ферритовом магните, скрытом внутри рамы для экономии места.

Таблица основных характеристик 15 ГДН-44ДР

Технические параметры динамика позволяют оценить его возможности для различных акустических оформлений. Ниже приведены ключевые значения:

Параметр Значение
Ход диффузора ±5 мм
Размеры в дюймах 15"
Применение Автомобильные и бытовые аудиосистемы
Диаметр динамика 380 мм
Вес 5,5 кг
Номинальная мощность 100 Вт
Параметры ТДСЛ Fs: 30 Гц, Qts: 0.7, Vas: 200 л
Минимальная мощность 10 Вт
Диаметр магнита 120 мм
Характер звучания Чистое и глубокое
Расшифровка модели 15 ГДН – НЧ, 44 – диаметр, ДР – реконструкция
Полярность Отрицательная

Резонансная частота Fs 30 Гц (по паспортным данным) позволяет воспроизводить глубокий бас, что делает этот динамик подходящим для сабвуферных задач. Однако реальные параметры могут варьироваться в зависимости от экземпляра.

Изготовитель: завод “Динамик”, г. Гагарин, Смоленская область, Россия.

Назначение: для озвучивания салонов автомобилей.

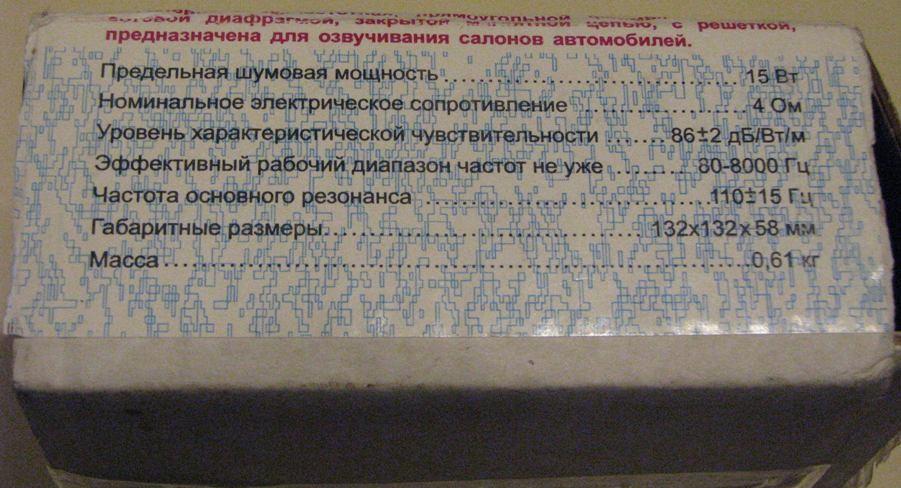

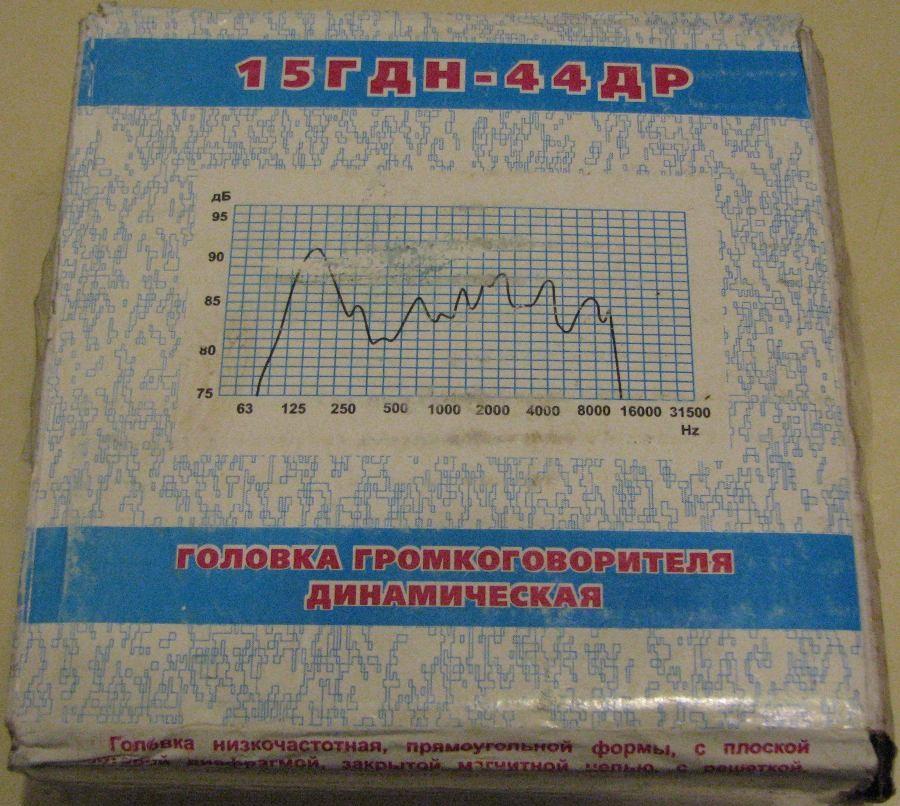

Технические характеристики:

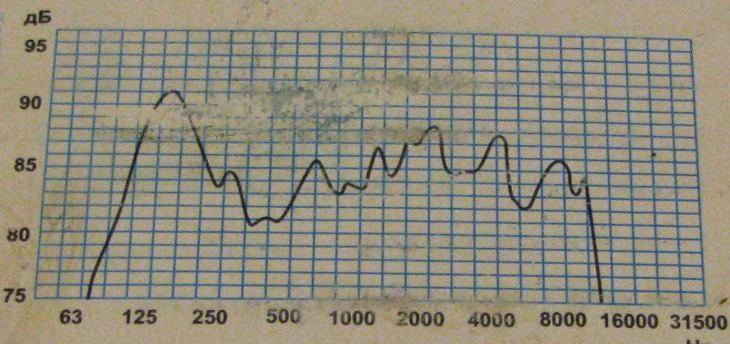

Диапазон воспроизводимых частот: 80 – 8000 Гц

Чувствительность: 86 дБ/Вт/м (±2 дБ/Вт/м)

Предельная шумовая мощность: 15 Вт

Сопротивление: 4 Ом

Частота основного резонанса: 110 Гц (±15 Гц)

Габаритные размеры: 132х132х58 мм

Масса: 0,61 кг

Описание:

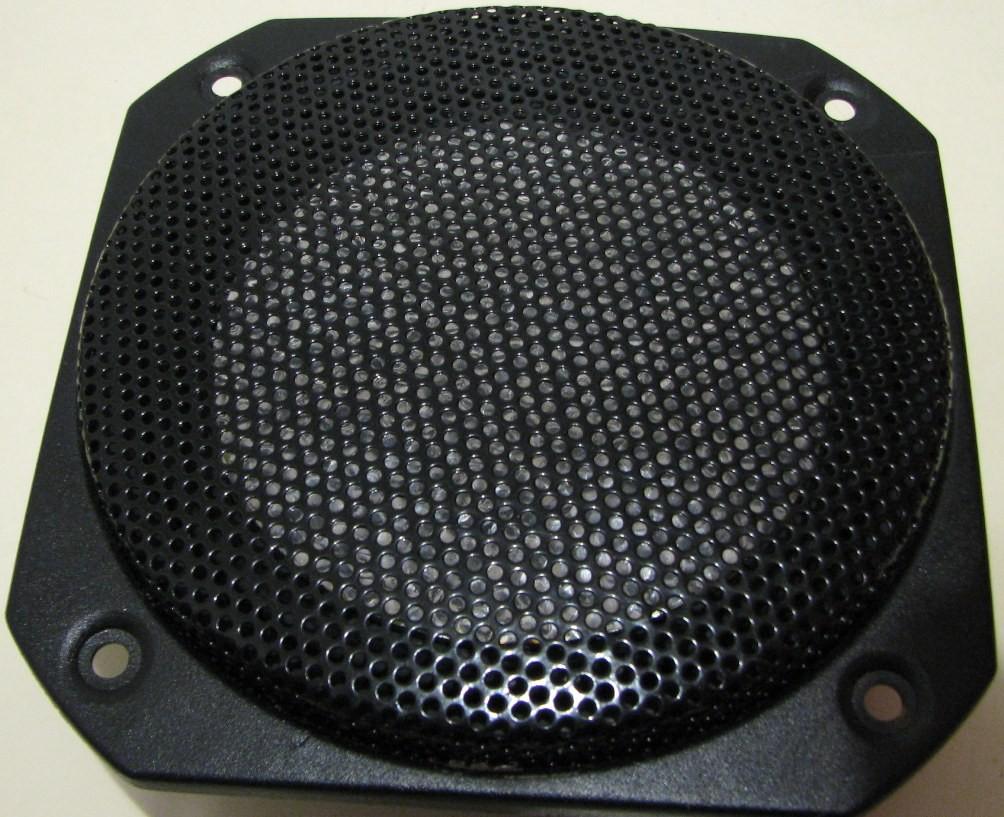

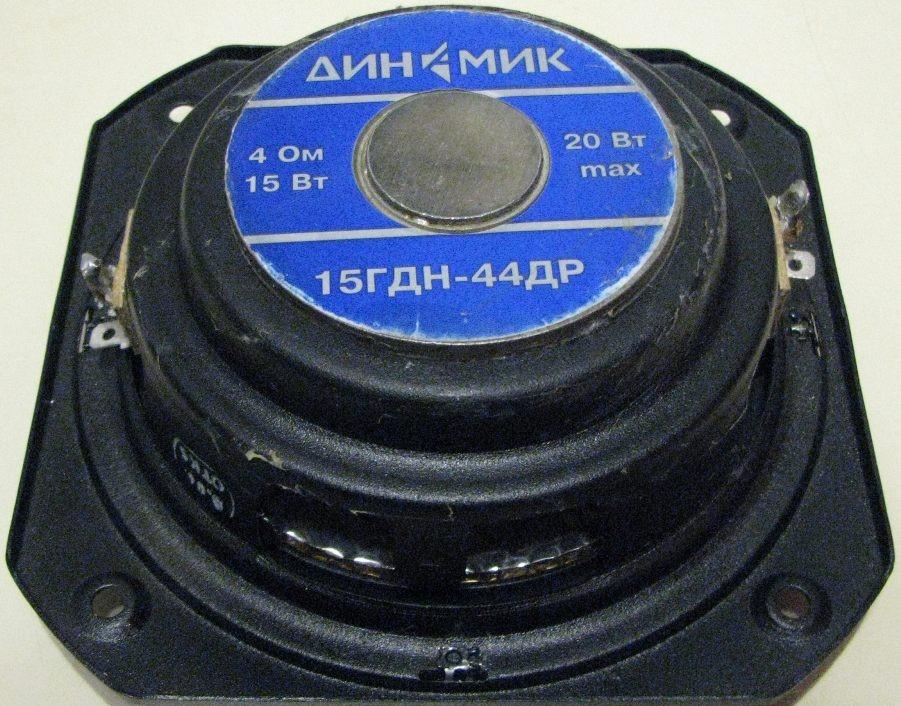

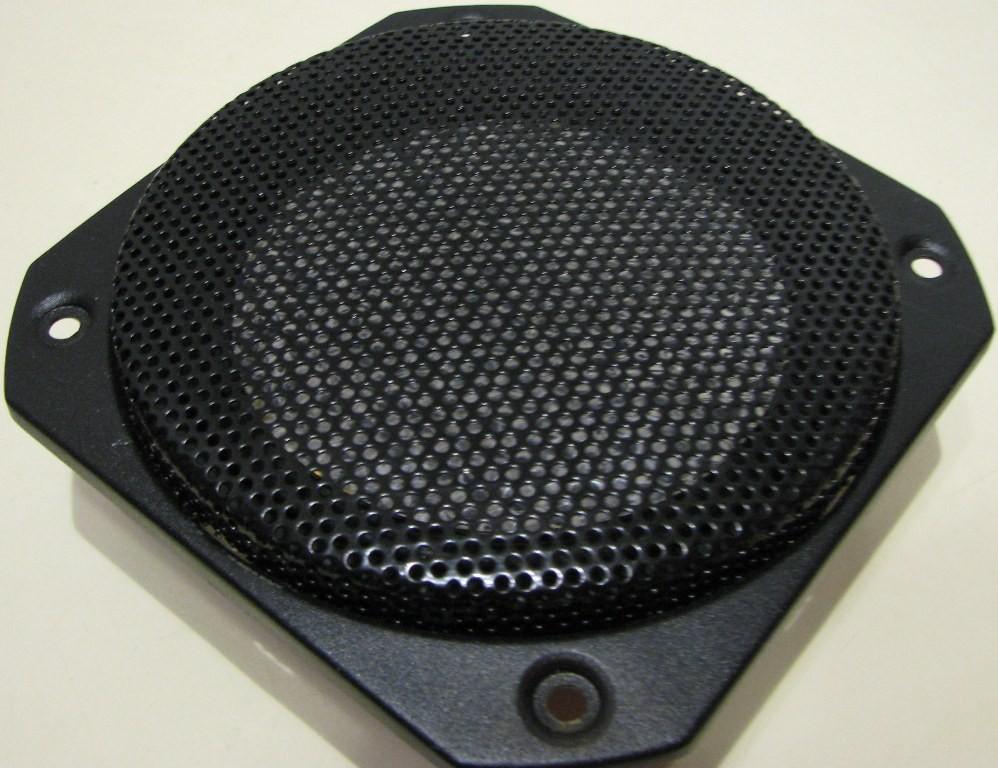

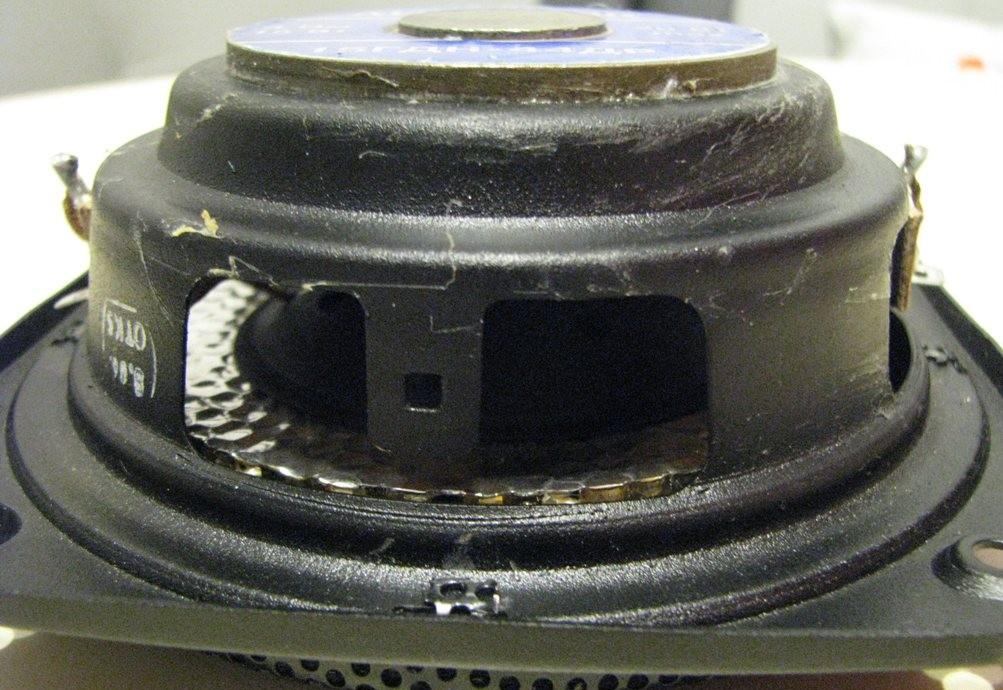

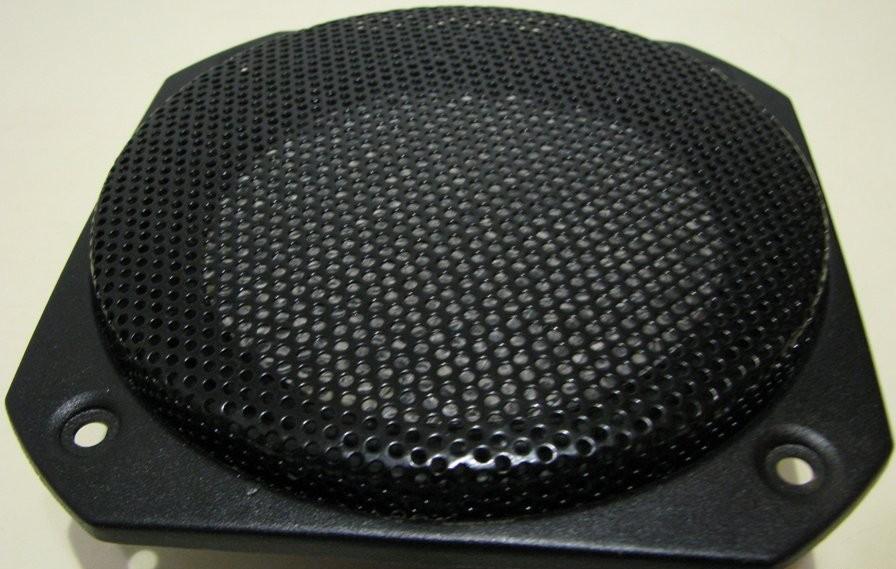

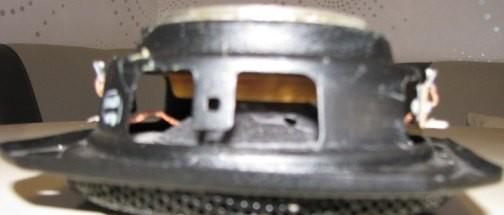

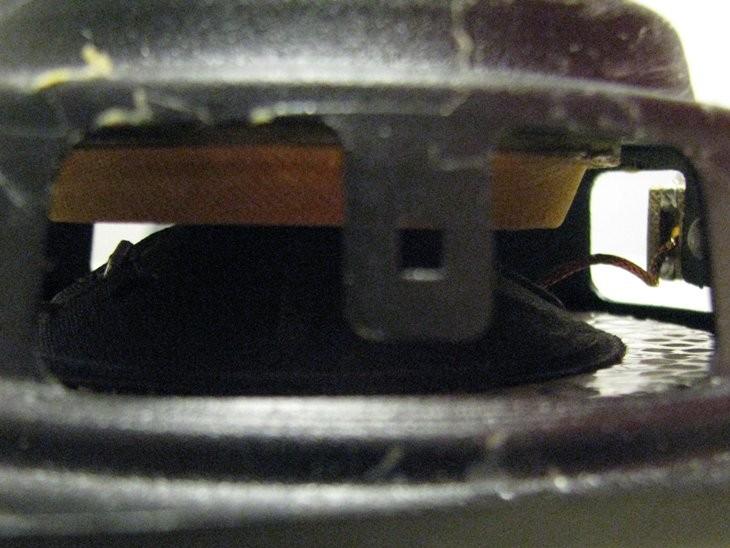

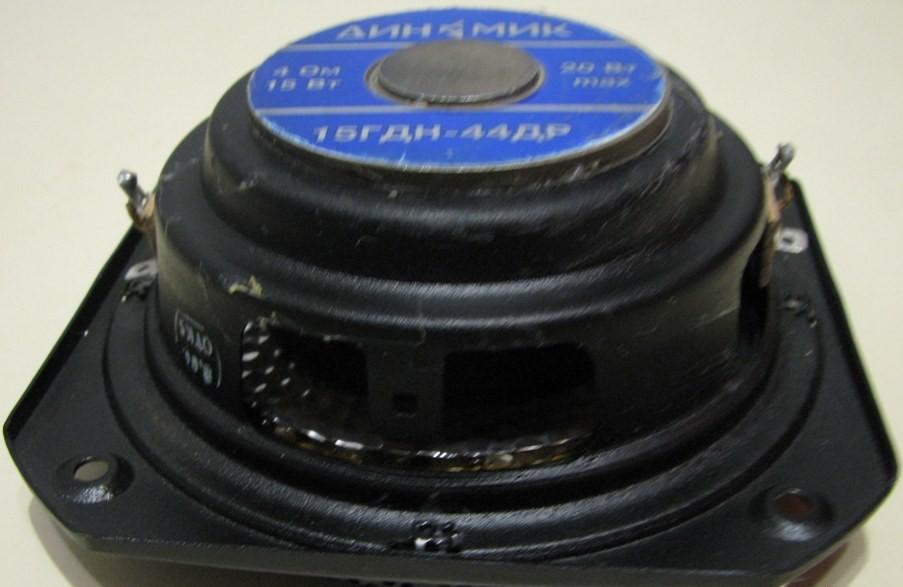

Головка низкочастотная, автомобильная, прямоугольной формы с плоской сотовой диафрагмой и закрытой магнитной системой. Рама изготовлена штамповкой из стали. Сетка с лицевой стороны одевается на раму. Подвес резиновый, мягкий. В отличие от или более взрослых , у данных динамиков усечённый конус, передающий колебания катушки на диск диффузора, не металлический, а изготовлен из какого-то целлюлозно-картонного материала или покрыт каким-то картоноподобным материалом. Центрирующая шайба приклеена не к раме, а к верхнему фланцу. Магнитная система построена на кольцевом ферритовом магните. Магнит и верхний фланец находятся внутри рамы, видимо, для экономии места. В нижней части рамы сделано круглое отверстие под нижний фланец.

Данные экземпляры изготовлены в 2006 году. Субъективно, качество изготовления, особенно склеивания – не очень. Пришлось ремонтировать. Мощность у них невысокая, при 5-10 Вт временами прослушивается дребезжание при сильном НЧ-сигнале.

Измерения параметров TS для пары имеющихся экземпляров:

Параметры 1 динамик 2 динамик
fs, Гц 72,3 73,3
Zmax, Ом 41,2 31,1
Rdc, Ом 3,2 3,3
Qms 11,8 10,17
Qes 0,98 1,21
Qts 0,91 1,08
Cms, mm/N 0,44 0,45
Vas, л 3,88 3,96

1 – Thiele-Small Parameter 11.02.2019

fs 72,3 Hz free air resonance frequency
Zmax 41,2 Ohm impedance at resonant frequency
Rdc 3,2 Ohm DC-resistance
Qms 11,80 mechanical Q of the speaker
Qel 0,98 electrical Q of the speaker
Qts 0,91 total Q of the speaker

Mms 13,7 g/ 0,48 oz extra mass (pretended)
Vb 60,0 l/ 2,12 ft? test volume (pretended)

Mmd 10,95 g/0,386 oz mass of driver’s cone
Cms 0,44 mm/N compliance of driver’s suspension
Vas 3,88 l/0,137 ft? compliance volume of the speaker
Vas was determined with the elasticity of the membrane

2 – Thiele-Small Parameter 11.02.2019

fs 73,3 Hz free air resonance frequency
Zmax 31,1 Ohm impedance at resonant frequency
Rdc 3,3 Ohm DC-resistance
Qms 10,17 mechanical Q of the speaker
Qel 1,21 electrical Q of the speaker
Qts 1,08 total Q of the speaker

Mms 13,7 g/ 0,48 oz extra mass (pretended)
Vb 60,0 l/ 2,12 ft? test volume (pretended)

Mmd 10,42 g/0,368 oz mass of driver’s cone
Cms 0,45 mm/N compliance of driver’s suspension
Vas 3,96 l/0,140 ft? compliance volume of the speaker
Vas was determined with the elasticity of the membrane

Всю информацию прислал Евгений Щепкин

Аналоги и замена 15 ГДН-44ДР

При поиске замены для 15 ГДН-44ДР стоит обратить внимание на другие советские и российские динамики. Например, динамик 10 ГДВ-2-16 (10 ГД-35Б) может подойти для задач, где требуется более компактное решение, но с сохранением качества звучания. Для мощных сабвуферных систем можно рассмотреть 50 ГДН-3-30, который обеспечивает еще более глубокий бас благодаря большему размеру диффузора. Выбор аналога зависит от конкретных требований к акустическому оформлению и задачам системы.
