100 ГДН-4-8 «Вега»: характеристики, размеры и аналоги динамика

100 ГДН-4-8 «Вега» — это советский низкочастотный динамик диаметром 25 см (10 дюймов) с номинальной мощностью 100 Вт и сопротивлением 8 Ом. Широко применялся в акустических системах, таких как , благодаря надежности и чистому звучанию. Модель отличается большим ходом диффузора и использованием двух ферритовых магнитов, что обеспечивает глубокий и насыщенный бас.

Динамики 100 ГДН-4-8 оснащены диффузором с большим ходом, что позволяет передавать глубокие басы и ясные высокие частоты. Вес динамика обеспечивает стабильное крепление и предотвращает лишние вибрации, что улучшает качество звука. Магнит обладает значительным диаметром, что также влияет на мощность и глубину звучания.

Эти динамики могут функционировать в диапазоне от 20 до 100 Вт, что делает их подходящими для большинства бытовых аудиосистем. Благодаря своим характеристикам, они могут использоваться как в качестве основных динамиков, так и в составе многоразличных акустических систем. Для сравнения, аналогичные решения, такие как 100 ГДН-3-8, часто используются в схожих конструкциях.

Характер звучания динамиков 100 ГДН-4-8 можно охарактеризовать как чистый и сбалансированный, с акцентом на естественную передачу звука. Эта модель уже давно получила признание среди любителей качественного звука и профессионалов.

Ниже приведены основные характеристики динамика 100 ГДН-4-8 «Вега»:

Таблица характеристик 100 ГДН-4-8 «Вега»

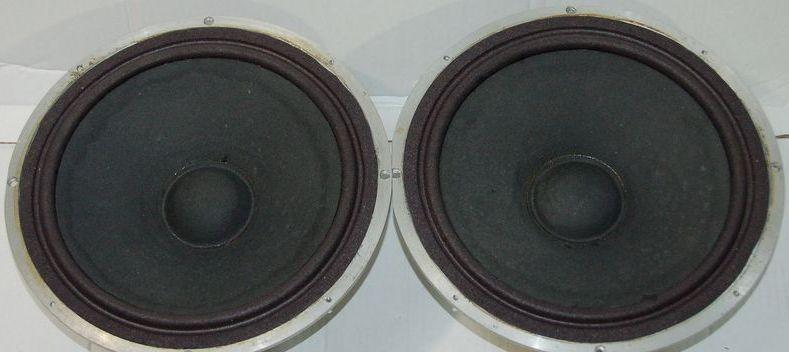

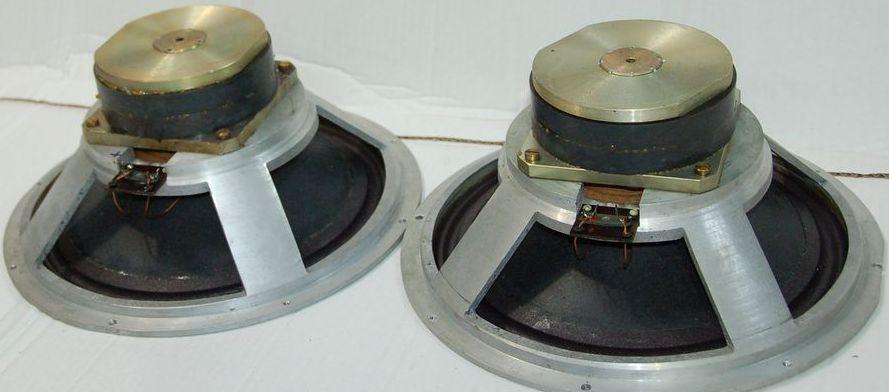

Опытные образцы НЧ динамиков для .

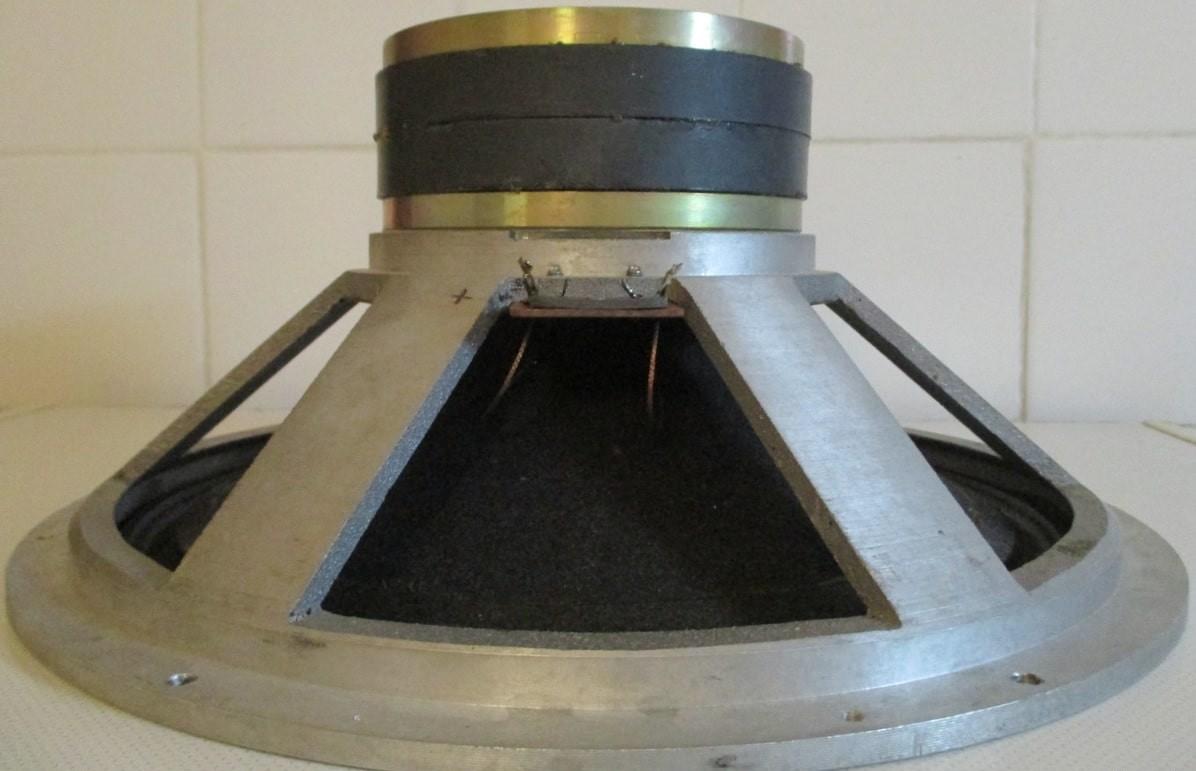

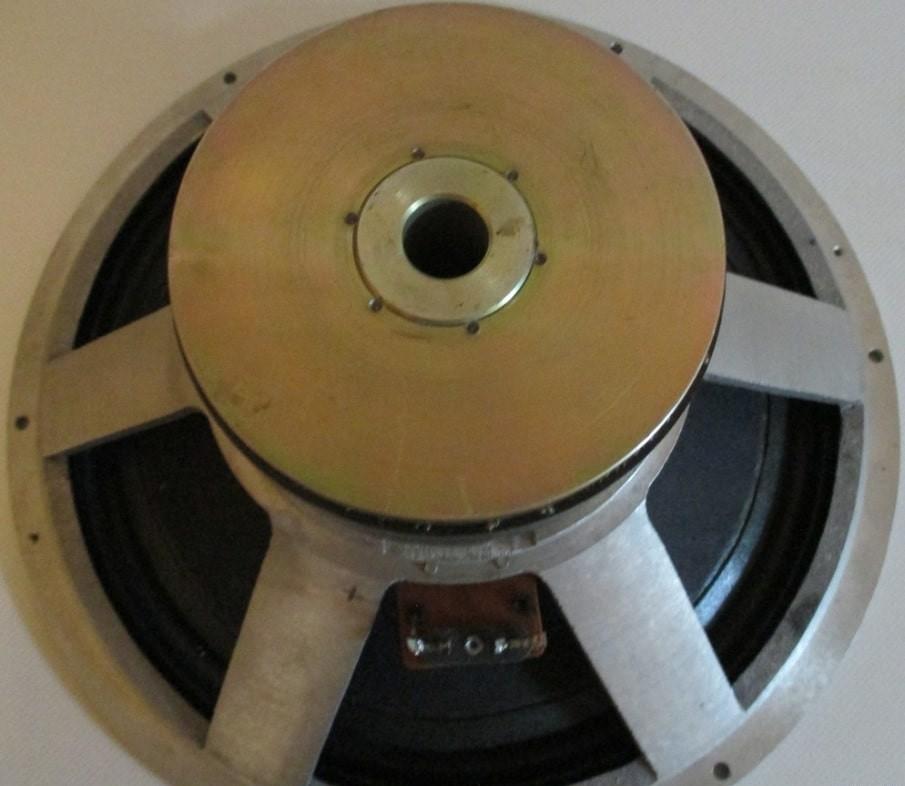

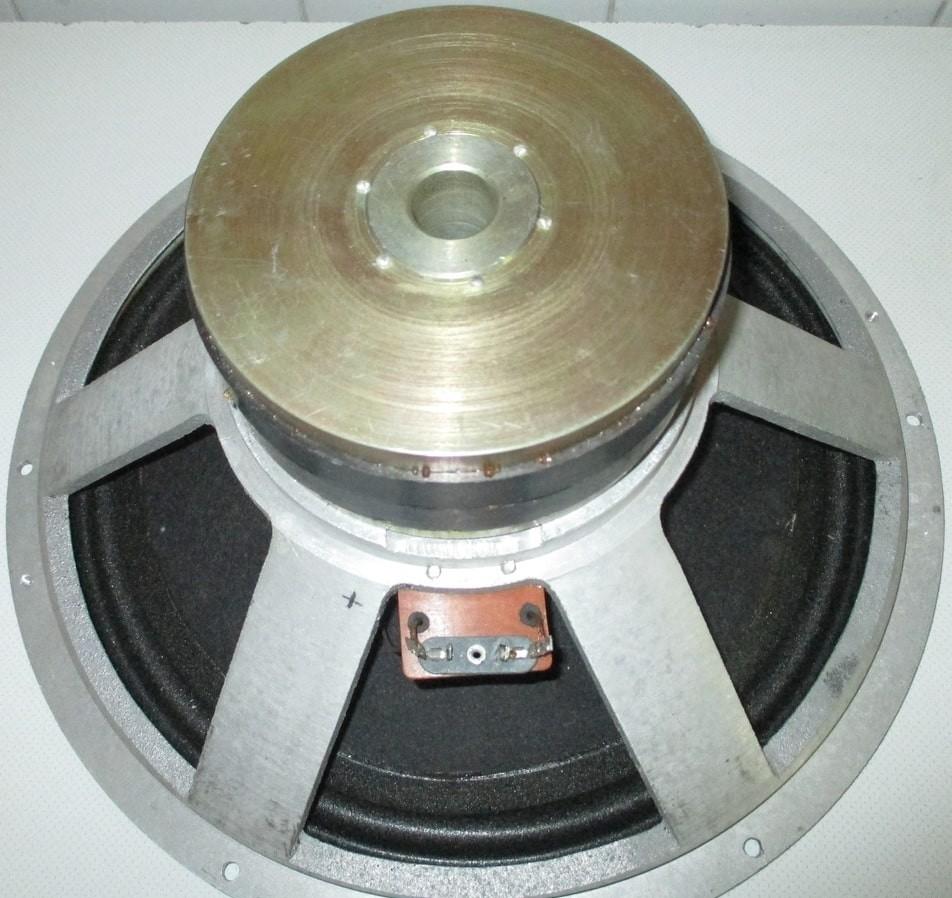

На приведенных выше динамиках подвесы заменены на новые производства ПО “Диффузор”, Питер, фото взяты с сайта vega-brz.ru. Ниже будет представлен образец 100 ГДН-4 (прислал Игорь Иванов), который пролежал в родной коробке на полке в институте ВНИИРПА 20 лет. Магнита два, но общая высота как у 100 ГДН-3.

Технические характеристики 100 ГДН-4-8 «Вега»:

Диапазон воспроизводимых частот: 25 – 1250 Гц

Чувствительность: 90 дБ

Номинальная мощность: 100 Вт

Долговременная мощность: 150 Вт

Сопротивление: 8 Ом

Частота основного резонанса: 22 Гц

Габаритные размеры: Ø315х200 мм

Вес: 7 кг

Описание 100 ГДН-4-8

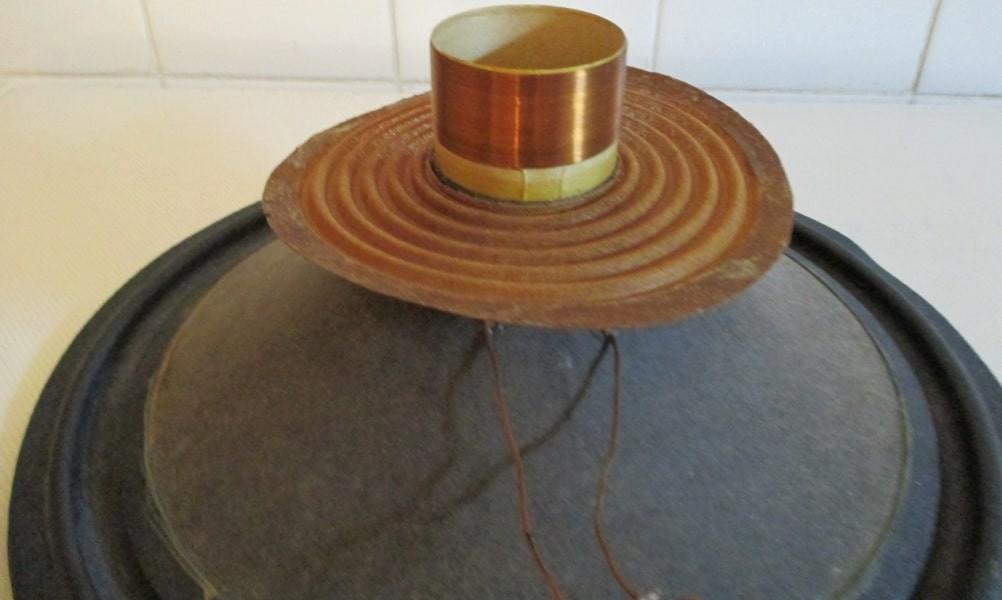

Головка электродинамического типа, , круглая, с неэкранированной магнитной цепью. Корзина изготовлена методом литья под давлением из алюминиевого сплава. Звуковая катушка выполнена из бумаги намотанная медным проводом и имеет диаметр 49 мм с высотой намотки 25 мм. Диффузор из бумажной массы весом 31,5 г. Подвес S-образной формы из пены, подклеиваемый к внутреннему краю диффузора. Центрирующая шайба из ткани с пропиткой. Колпачок сферической формы из алюминия. В головке применены 2 кольцевых ферритовых магнита марки М25БА-170-3К, размером 134х57х18 мм.

На коробке было написано: “ПО Вега 100 ГДН-4, образец 4”:

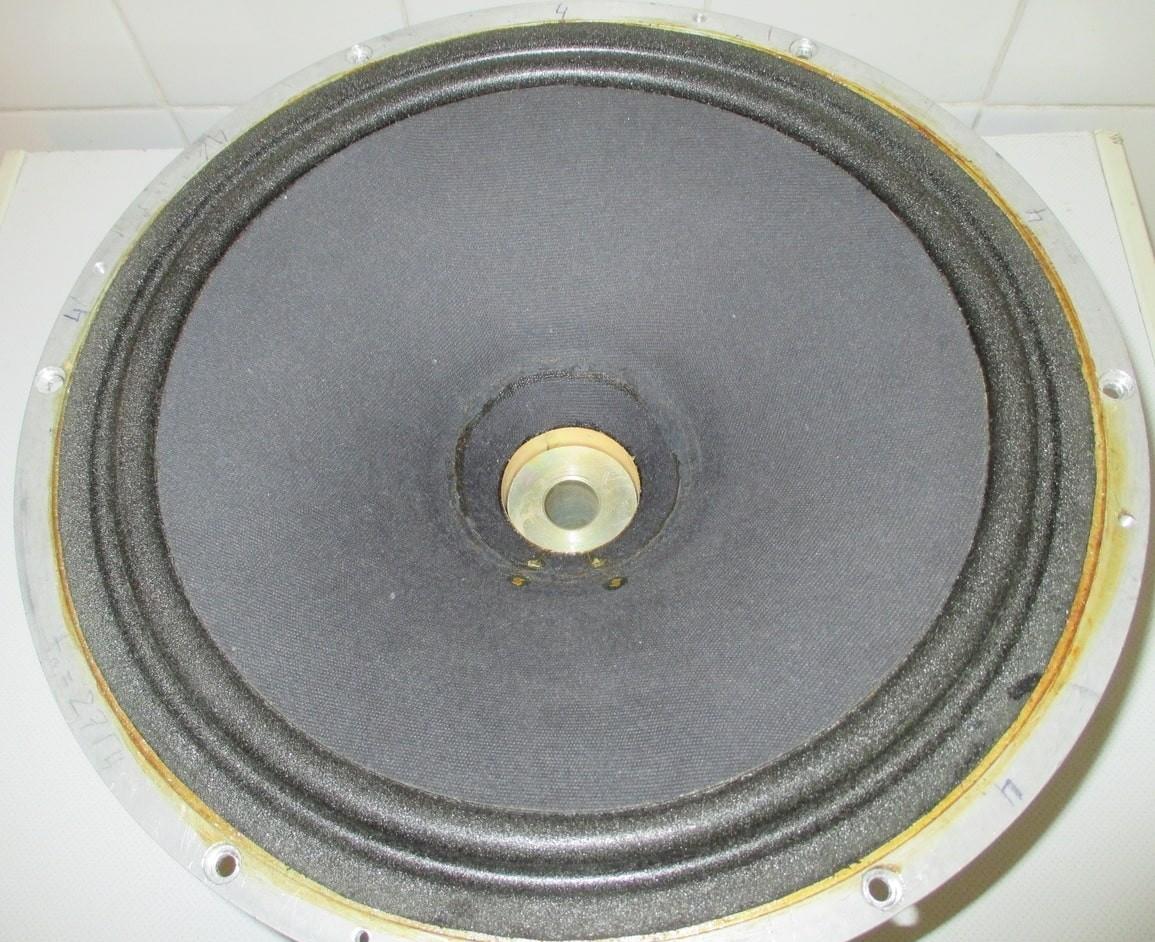

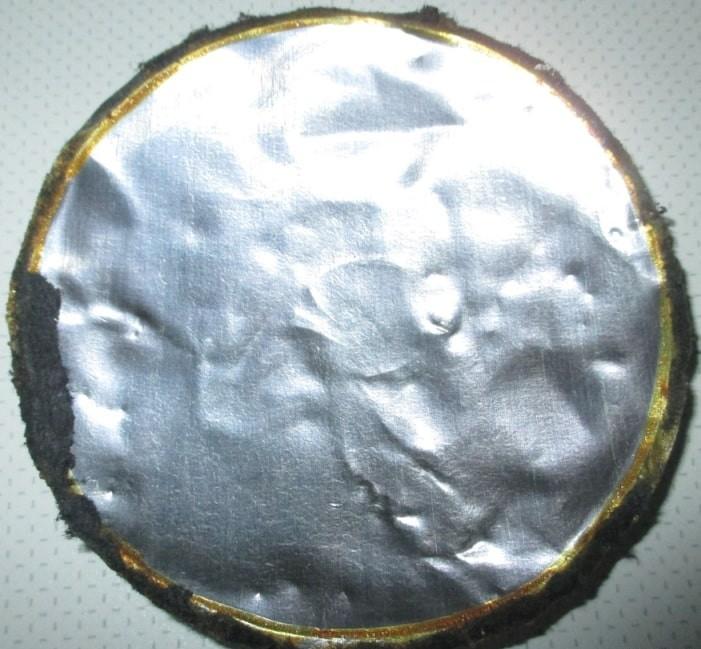

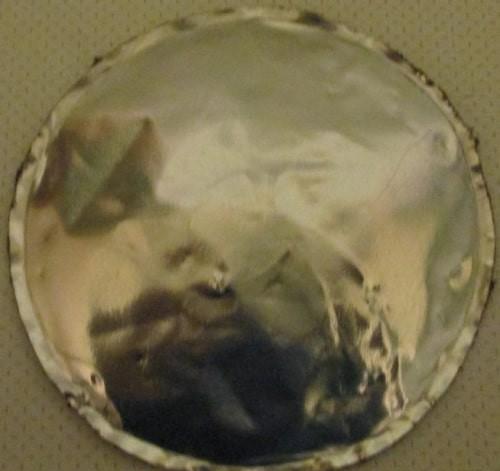

Алюминиевый колпачок был снят:
