100 ГДН-3-8 (75 ГД-1): характеристики, размеры и применение

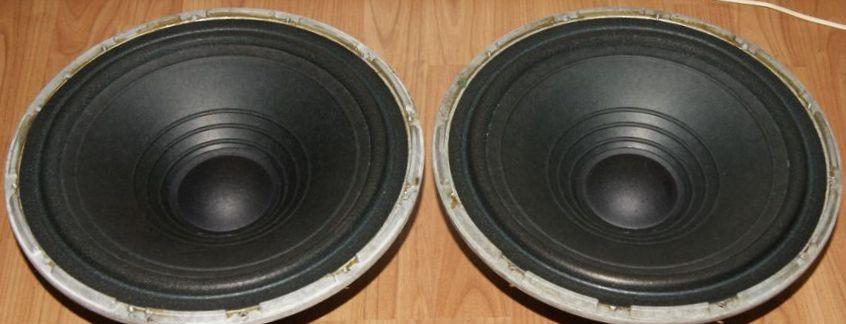

100 ГДН-3-8 (по каталогу — 75 ГД-1) — это советский низкочастотный электродинамический громкоговоритель, разработанный для создания качественной акустической системы. Динамик производился на в городе Красный Луч и зарекомендовал себя как надежный компонент для домашней аудиотехники. Его основное преимущество заключается в высокой мощности (до 75 Вт) и способности воспроизводить глубокий бас в широком диапазоне частот.

Данная модель активно применялась в производстве домашних кинотеатров, стереосистем и музыкальных центров. Благодаря использованию прочных композитных материалов в конструкции диффузора и магнитной цепи, динамик отличается долговечностью и устойчивостью к внешним воздействиям. Компактные габариты и простой монтаж делают его популярным выбором как для реставрации советской акустики, так и для самостоятельного конструирования АС.

Звучание 100 ГДН-3-8 характеризуется чистотой и естественностью, что позволяет точно передавать звуковые картины в различных жанрах музыки. Высокая чувствительность (90 дБ) и низкий уровень искажений обеспечивают насыщенный звук даже на больших громкостях. Модель имеет стабильные технические параметры, что подтверждается многолетним опытом использования энтузиастами и инженерами.

Таблица технических характеристик 100 ГДН-3-8

Ниже приведены основные электрические и механические параметры динамика, необходимые для расчета акустического оформления.

Конструкция и устройство динамика

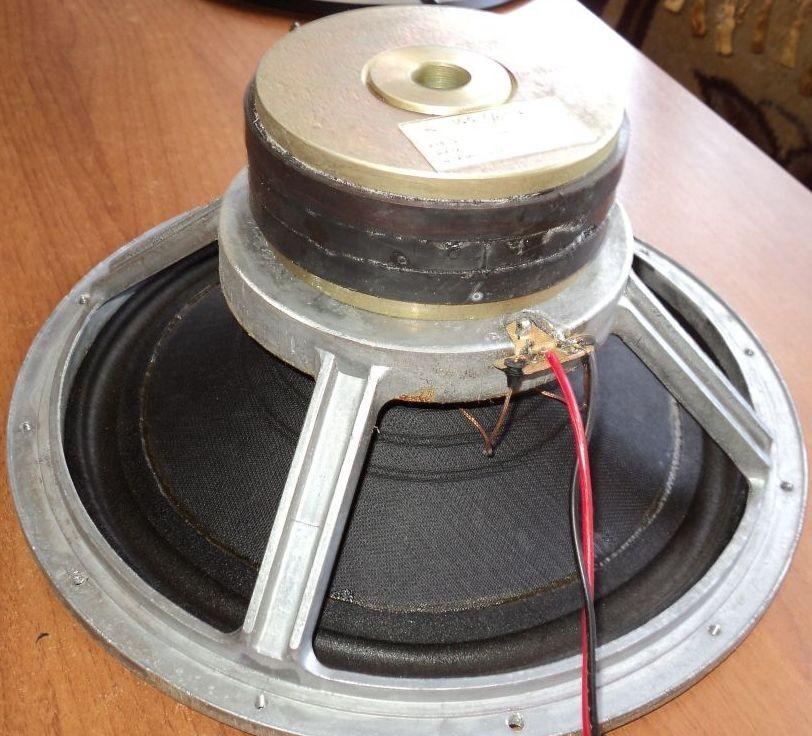

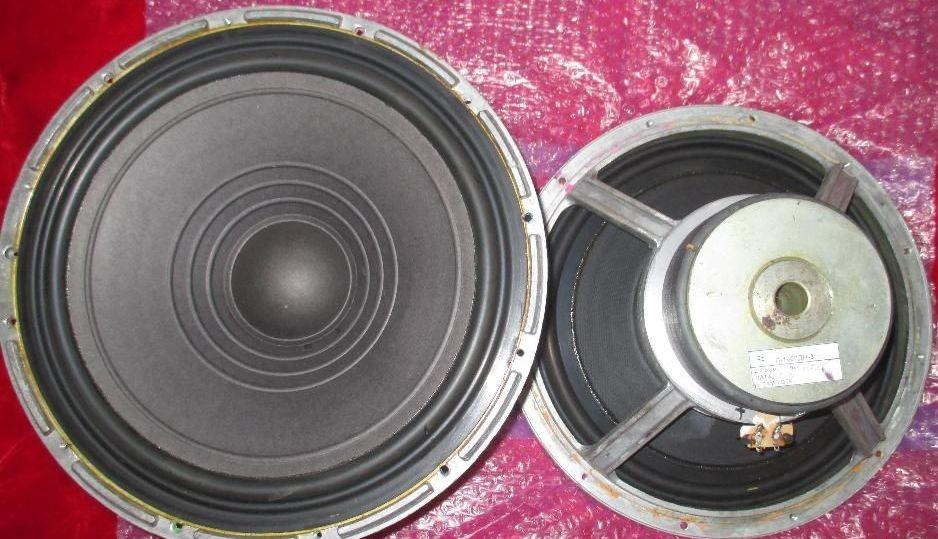

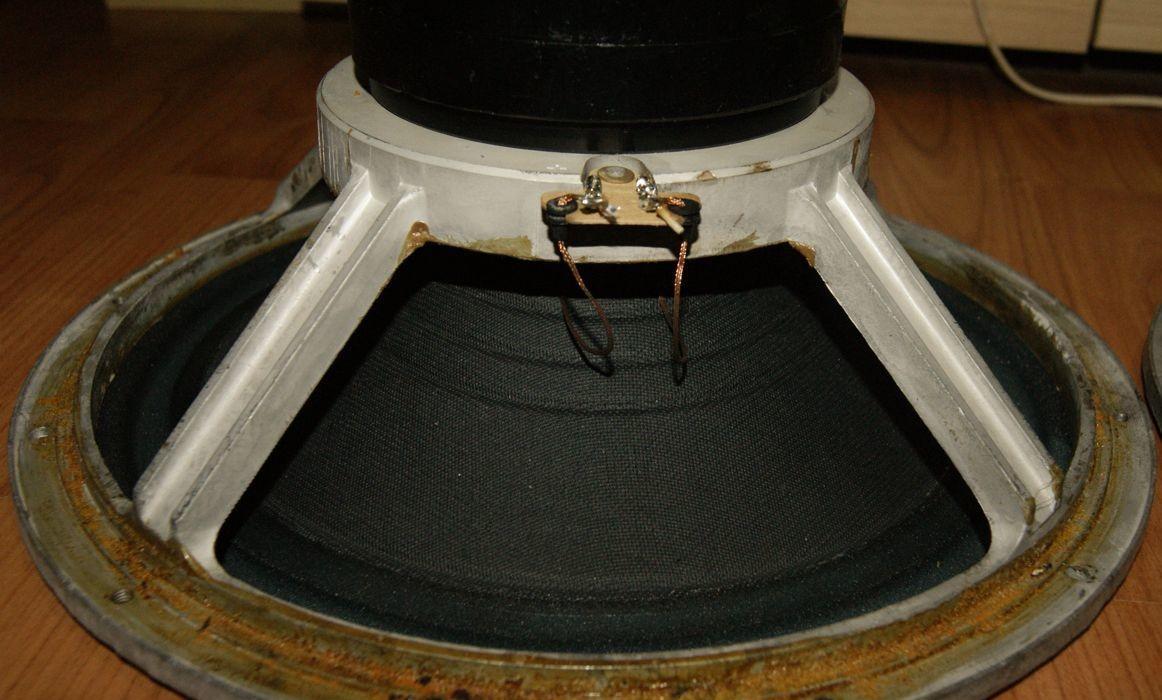

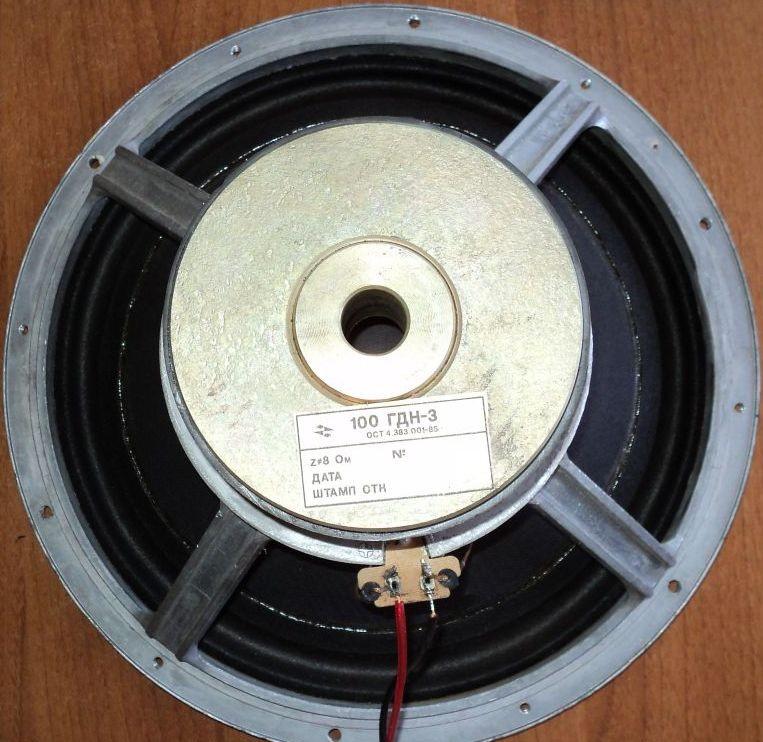

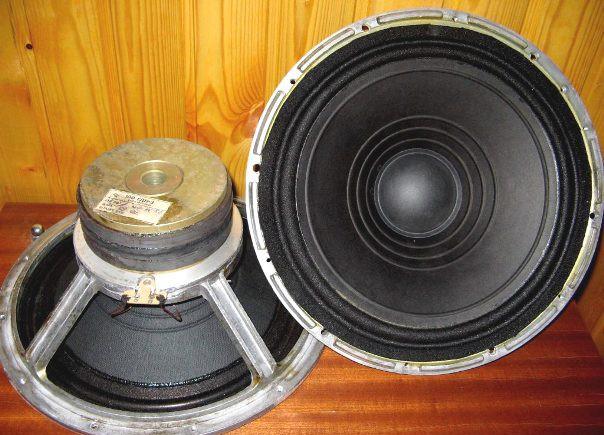

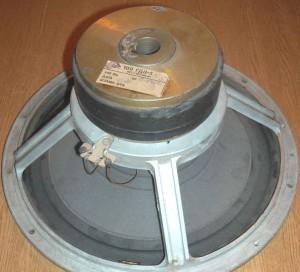

Головка представляет собой низкочастотный электродинамический громкоговоритель круглой формы с неэкранированной магнитной системой. Корзина изготовлена методом литья под давлением из алюминиевого сплава, что обеспечивает жесткость конструкции и эффективный отвод тепла.

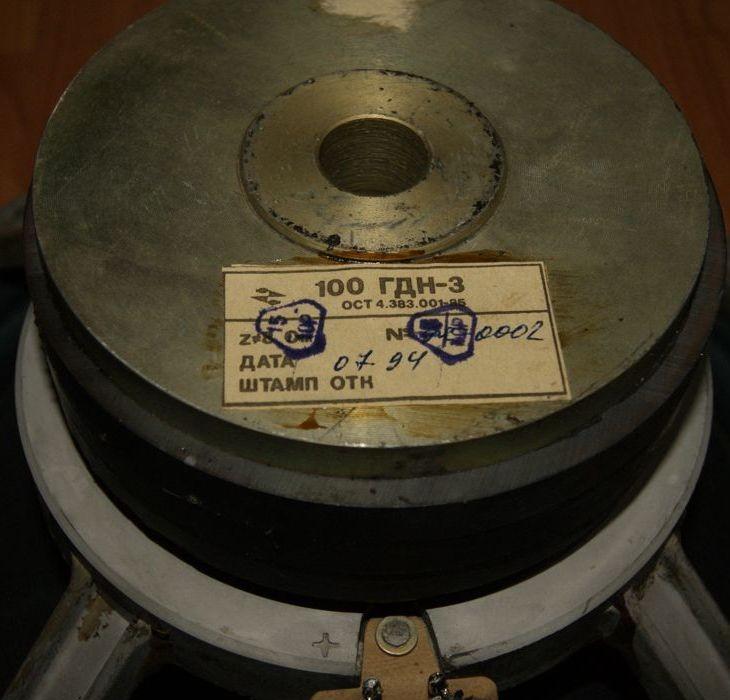

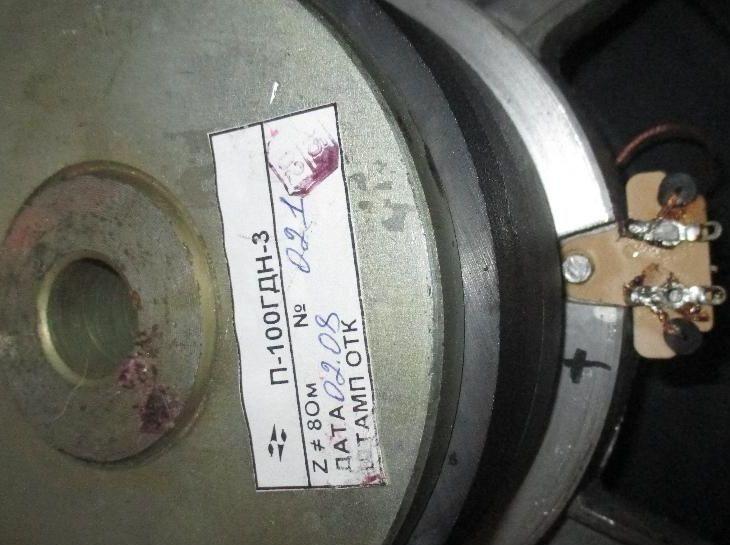

Магнитная цепь собрана на трех кольцевых ферритовых магнитах марки М25БА-170-3К размером 134х57х12 мм. В конструкции используется керн диаметром 49,6 мм, что способствует равномерному распределению магнитного потока в зазоре.

Подвижная система

Конструкция подвижной системы спроектирована для обеспечения линейного хода диффузора:

1. Звуковая катушка: выполнена из медной фольги с намоткой медным проводом, что снижает индуктивность и улучшает ВЧ-характеристики.

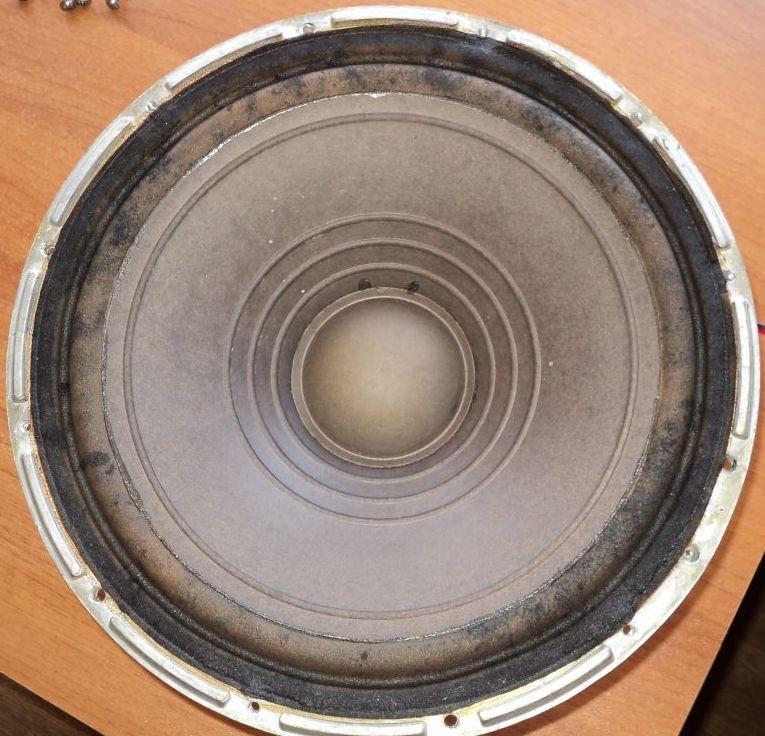

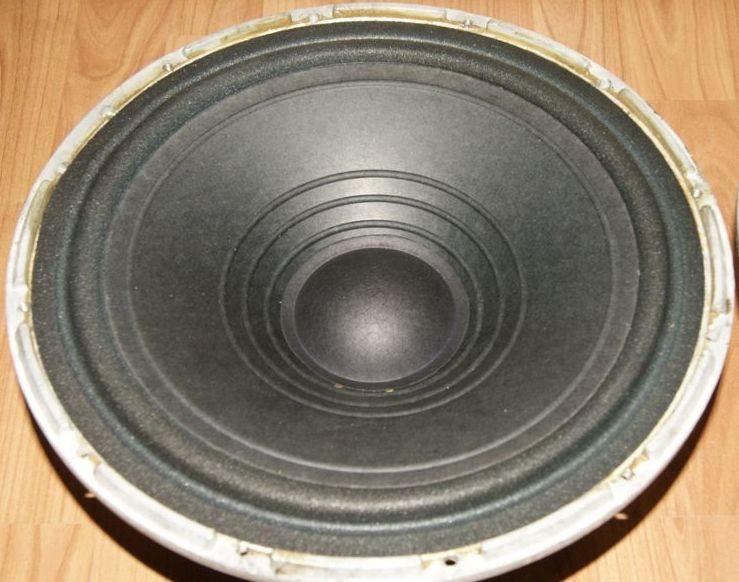

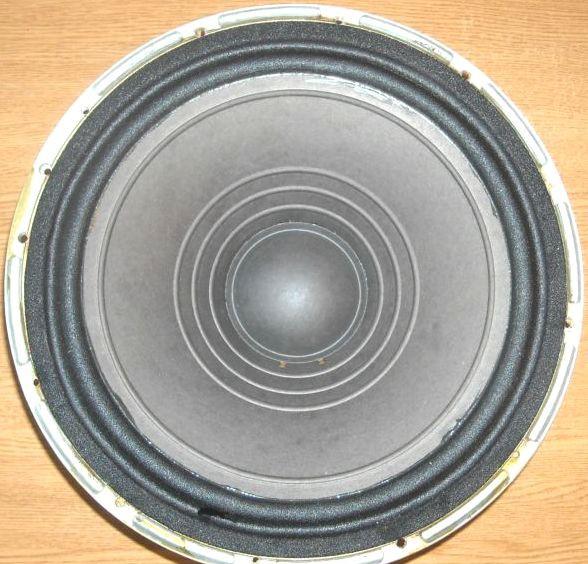

2. Диффузор: изготовлен из специальной бумажной массы, обработанной для повышения жесткости и влагостойкости.

3. Подвес: S-образной формы, изготовлен из резины или поролона, подклеивается к внешнему краю диффузора для надежной фиксации.
4. Центрирующая шайба: тканевая, с пропиткой, обеспечивает возврат диффузора в исходное положение.

5. Колпачок: сферической формы, бумажный, защищает катушку от пыли.

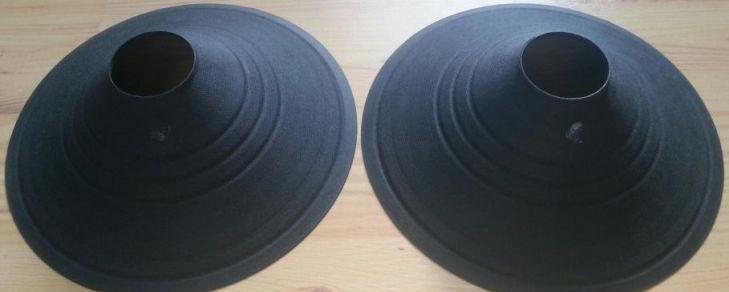

Диффузор и звуковая катушка

Особое внимание при разработке уделялось материалам диффузора. Бумажная масса обеспечивает необходимый демпфирующий эффект, сглаживая резонансные пики в рабочем диапазоне. Звуковая катушка, намотанная на медную фольгу, снижает массу подвижной системы, что положительно сказывается на переходной характеристике динамика.

Аналоги и замена

При необходимости замены вышедшего из строя динамика, можно рассмотреть другие модели советского производства. Для сравнения, динамик 75 ГДН-2-8 имеет меньший диаметр и предназначен для более узкого диапазона задач. Если требуется более мощный аналог с похожими характеристиками, стоит обратить внимание на 100 ГДН-4-8 «Вега», который часто используется в профессиональной акустике. Также в качестве альтернативы для сабвуферных систем может рассматриваться 10 ГДВ-4-16, хотя его конструкция существенно отличается.
