Динамик 10ГД-36-40: характеристики, размеры и применение

Громкоговоритель 10ГД-36-40 — это классическая советская разработка, предназначенная для создания высококачественных акустических систем. Динамик отличается стабильными характеристиками и способен воспроизводить чистый звук с глубокими басами, что делает его востребованным как среди аудиофилов, так и в профессиональных комплексах. В отличие от более простых аналогов, таких как Динамик 10 ГДШ-102-4, данная модель имеет улучшенную магнитную систему и диффузор с криволинейной образующей, что снижает искажения на низких частотах.

Диаметр излучающей поверхности составляет 10 дюймов (254 мм), что обеспечивает мощный и детализированный звук. Конструкция предусматривает большой ход диффузора для создания глубокого баса и насыщенных средних частот. Особое внимание уделено материалам: жесткий диффузор и специальный подвес из пенополиуретана минимизируют резонансные искажения.

Динамик широко применяется в однополосных громкоговорителях, а также во встроенных и выносных системах для бытовой радиоприемной аппаратуры и телевизионных трактов. Полярность подключения четко обозначена, что упрощает монтаж. Модель 10ГД-36-40 стала первой версией легендарной серии, на базе которой впоследствии создавались такие акустические системы, как 10АС-3.

Технические характеристики 10ГД-36-40

Ниже представлены точные электрические и механические параметры динамика, полученные в ходе измерений. Обратите внимание на исправленные данные: номинальная мощность составляет 10 Вт (паспортная), а сопротивление — 4 Ом.

Конструкция и особенности

Конструкция головки 10ГД-36-40 обеспечивает эффективное воспроизведение как низких, так и высоких частот. Это достигается за счет применения двух диффузоров: основной излучает на низких и средних частотах, а второй (расположенный в центре) — на высоких. Рама изготовлена методом литья под высоким давлением из алюминиевого сплава, что обеспечивает жесткость при малом весе.

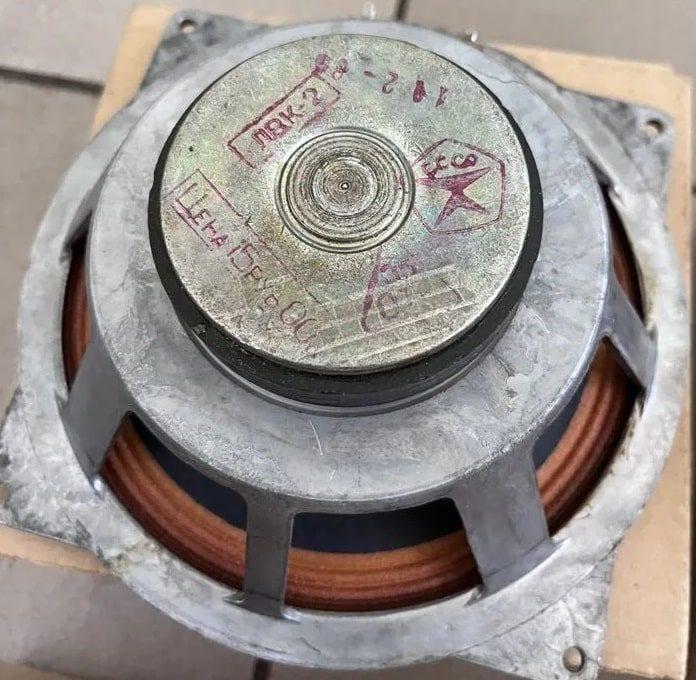

В магнитной системе используется кольцевой ферритовый магнит марки 2БА с внешним диаметром 85 мм и высотой 15 мм. На керне установлен медный колпачок, который снижает индуктивность и улучшает линейность АЧХ.

Диффузор динамика отличается повышенной жесткостью. Центрирующая шайба имеет увеличенный шаг нитей, что делает подвижную систему более мягкой и снижает частоту резонанса. Визер выполнен с плоским бортиком, а для защиты от пыли используется сетчатый колпачок.

Акустическое оформление и АЧХ

Динамик 10ГД-36-40 универсален в плане акустического оформления. Он может использоваться как в закрытых ящиках (ЗЯ), так и в фазоинверторных конструкциях. Ниже представлены графики амплитудно-частотных характеристик (АЧХ) динамика в различных условиях:

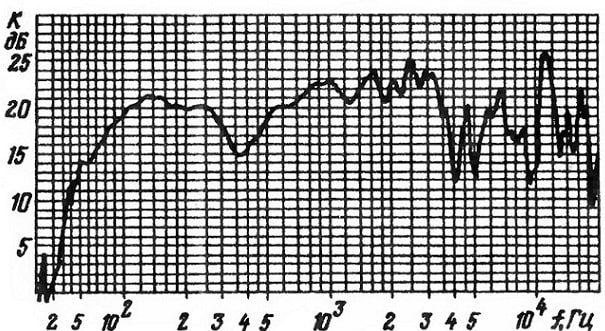

АЧХ в акустическом экране

В акустическом экране динамик демонстрирует наиболее ровную характеристику в рабочем диапазоне.

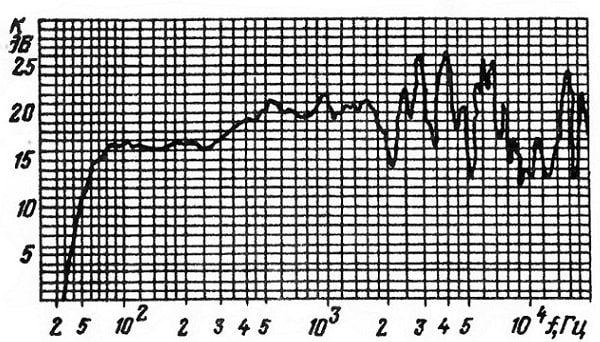

АЧХ в закрытом ящике (ЗЯ) объемом 32 литра

ЗЯ объемом 32 литра обеспечивает хороший баланс между глубиной баса и скоростью отклика.

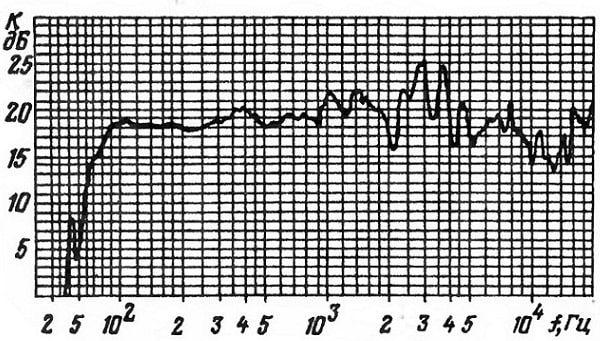

АЧХ в закрытом ящике (ЗЯ) объемом 20 литров

Уменьшение объема до 20 литров повышает резонансную частоту, но делает звук более «сухим» и быстрым.

Аналоги и замена

При необходимости замены динамика 10ГД-36-40 следует учитывать его параметры. Если требуется более мощный аналог для больших помещений, можно рассмотреть Динамик 30 ГД-10, однако его применение оправдано только в специфических задачах из-за больших размеров. Для замены в компактных колонках стоит обратить внимание на современные разработки, например, Динамик 20 ГДШ-108, который имеет схожие акустические добротности, но улучшенную механическую надежность.

На базе головки 10ГД-36-40 был разработан знаменитый однополосный громкоговоритель 10АС-3. Сравнительные прослушивания показали, что по качеству звучания он не уступает сложным двухполосным системам, таким как 10МАС-1, в которых используются низкочастотный и высокочастотный .
