Высокочастотный динамический громкоговоритель изготавливался на Харьковском заводе им. Шевченко под торговой маркой “Романтика”. Кроме завода Шевченко данную модель выпускали еще 4 завода, ознакомиться с историей производства можно на . Позднее громкоговоритель получил наименование . Применялся в акустических системах, которые так же выпускались на заводе Шевченко – и .
Технические характеристики 10ГД-35:
Диапазон частот: 5000 – 25000 Гц
Чувствительность: 91 дБ
Сопротивление: 16 Ом
Паспортная мощность: 6 Вт
Долговременная мощность: 8 Вт
Кратковременная мощность: 10 Вт
Частота основного резонанса: 3300 Гц
Внешние размеры: 100х100х35 мм
Масса: 1 кг
Обзор 10ГД-35

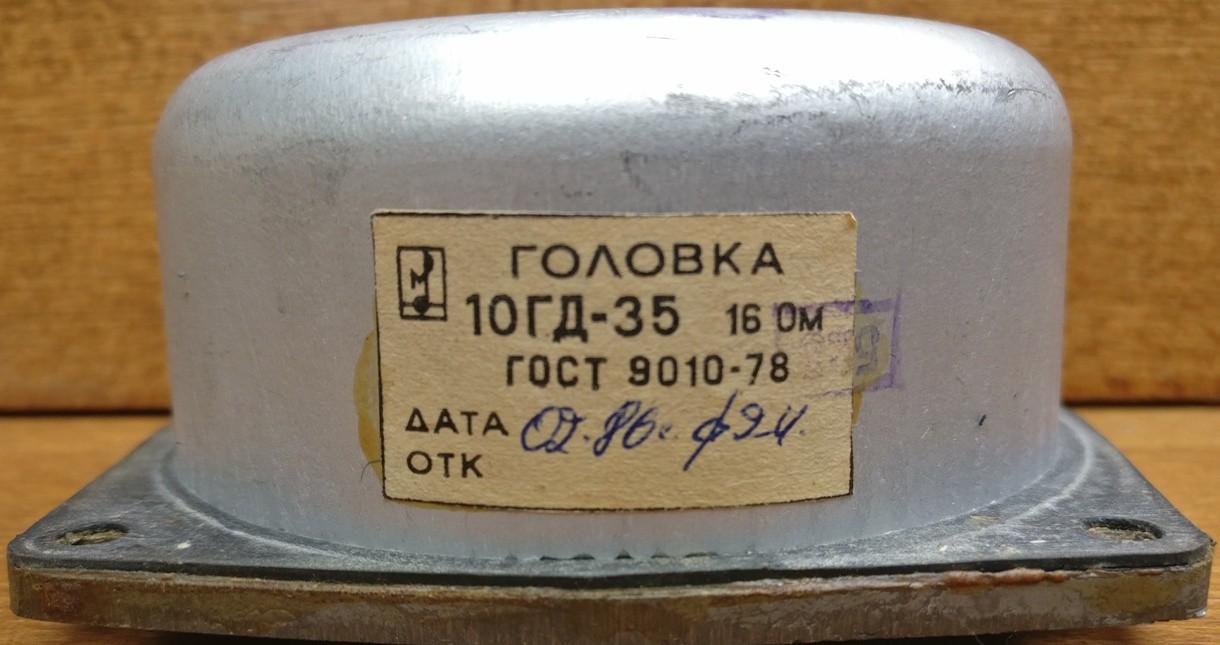

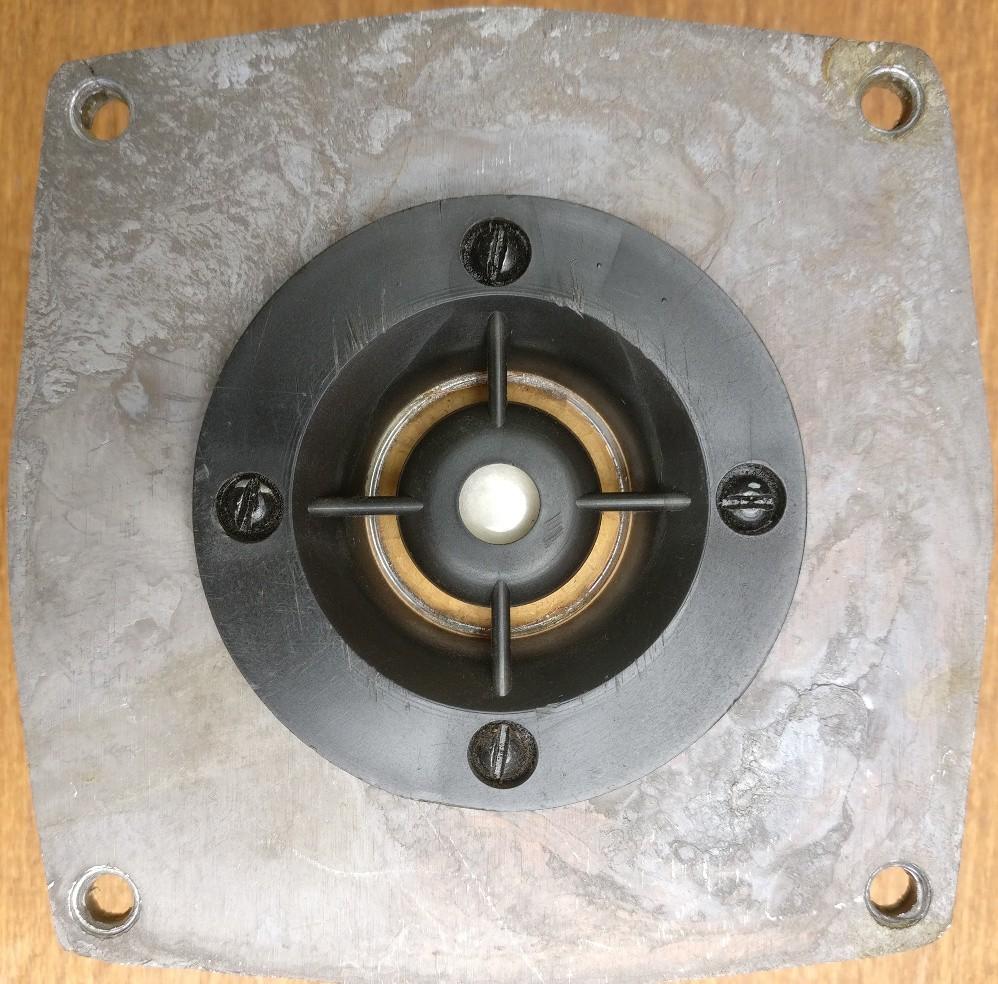

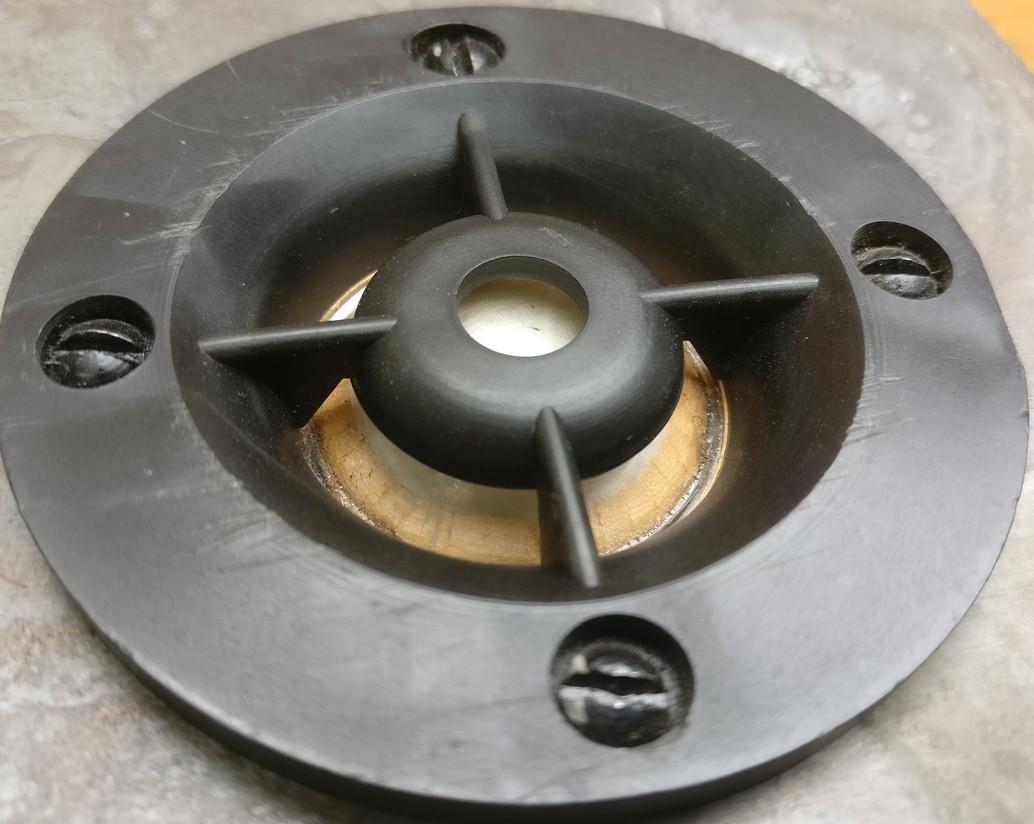

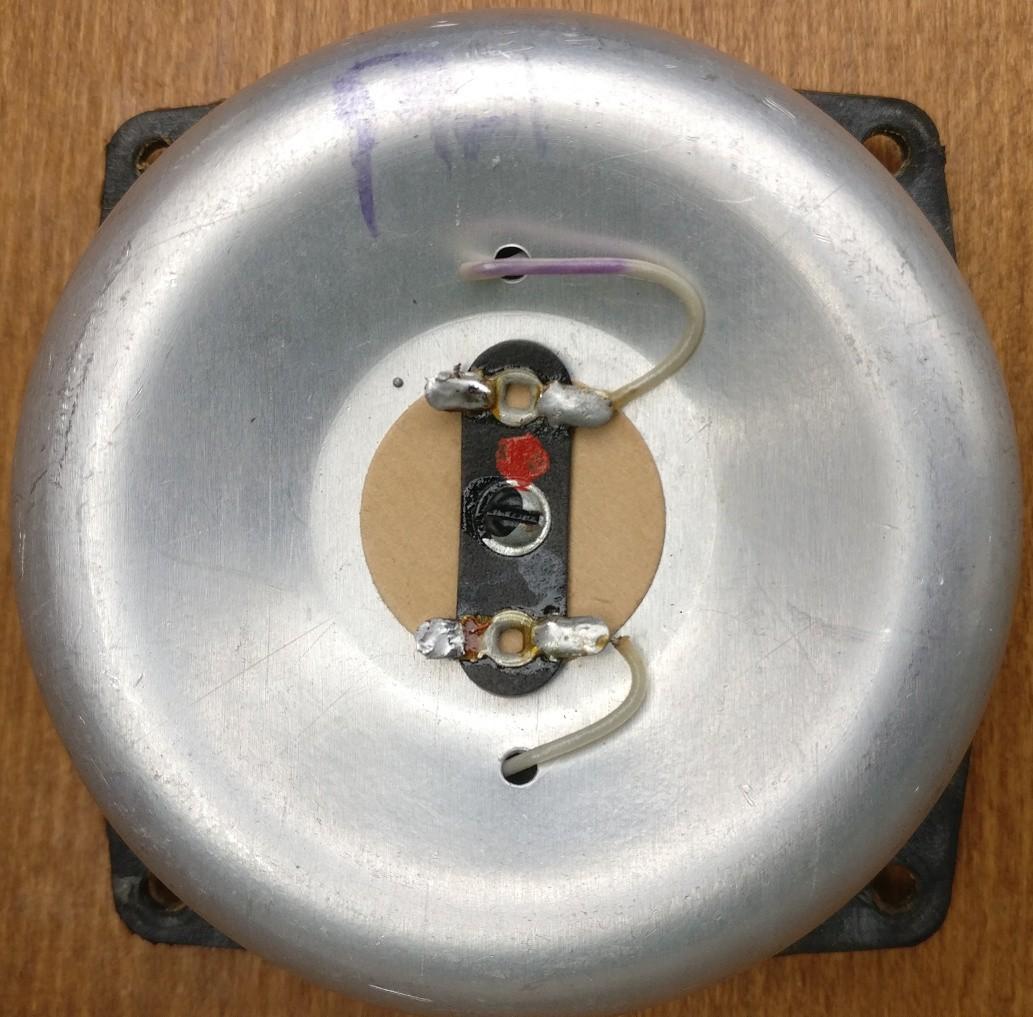

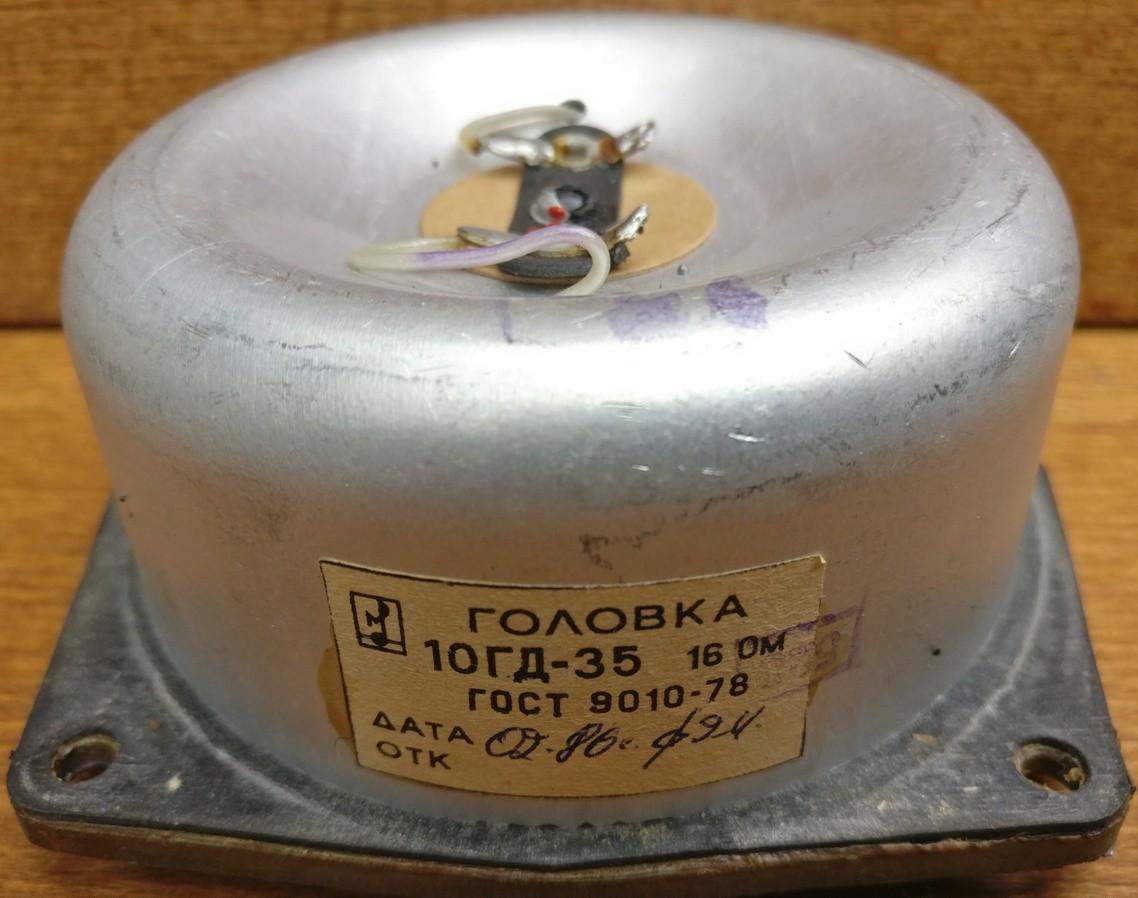

Головка электродинамического типа, , круглая, с не экранированной магнитной цепью. Установочный фланец алюминиевый. Акустическая линза изготовлена из алюминия или пластмасы. С задней стороны магнит полностью доа верхнего фланца закрыт алюминиевым кожухом, на котором через бумажный изолятор крепятся винтом клеммы.
Магнитная цепь 10ГД-35:
- кольцевого ферритового магнита марки М16БА190 размером К85х35х15 мм;
- керна диаметром 25 мм;
- верхнего фланца с отверстием диаметром 26,6 мм
- высота воздушного зазора 2,7 мм, его радиальная ширина 0,8 мм, индукция в зазоре 1,4 Тл.
Подвижная система 10ГД-35:
- звуковую катушку, намотанную проводом марки ПЭВЛ диаметром 0,080 мм, намотка двухслойная, общее число витков 45, в первом слое 23 витка, во втором – 22, высота намотки 2,5 мм, омическое сопротивление 12,7 Ом (±1,3 Ом). Каркас катушки изготовлен из бумаги марки ЭН-70 толщиной 0,070 мм. Высота ЗК 4,5 мм, внутренний диаметр 25,4 мм, внешний (вместе с намоткой) 25,95 мм;
- куполообразную диафрагму с подвесом, изготовленным на основе пленки из полиэтилентерефтолата.
