Динамик 10 ГД-29: характеристики, размеры и применение в акустике

Акустический динамик 10 ГД-29 — это классическая советская низкочастотная модель, которая до сих пор активно используется в самодельных АС и ретро-аудиотехнике. Громкоговоритель обеспечивает сбалансированное звучание с выраженным басом и четкими средними частотами, что делает его отличным выбором для компактных корпусов и радиоприемников. Если вам нужен надежный аналог для замены или модернизации, обратите внимание на динамик 10 ГД-30, который обладает схожими параметрами, но отличается улучшенной магнитной системой. Модель 10 ГД-29 отличается стабильными характеристиками, простой конструкцией и высокой долговечностью, что подтверждается десятилетиями успешной эксплуатации.

Основные параметры и таблица характеристик 10 ГД-29

Частотный диапазон, добротность и резонансная частота 10 ГД-29

Для правильного подбора акустического оформления и расчета корпуса важно учитывать не только номинальную мощность, но и электромеханические параметры динамика. Частота основного резонанса (Fs) у 10 ГД-29 составляет 30 Гц, что указывает на способность воспроизводить глубокие низкие частоты без существенного спада. Добротность системы (Qts) находится в пределах 0,50–0,55, что классифицирует динамик как универсальный: он хорошо работает как в закрытых акустических ящиках (ЗЯ), так и в фазоинверторных конструкциях. При Qts около 0,5 резонансная пиковая частота сглаживается, что исключает «бубнение» и обеспечивает ровную АЧХ в нижнем диапазоне.

Диапазон воспроизводимых частот заявлен в пределах 50–5000 Гц, однако на практике при грамотном акустическом оформлении нижняя граница может опускаться до 25–30 Гц. Неравномерность частотной характеристики составляет 15 дБ, что типично для бюджетных советских НЧ-головок. Уровень характеристической чувствительности равен 92 дБ, позволяя динамику эффективно раскачиваться даже от усилителей с небольшой выходной мощностью. Номинальное сопротивление составляет 4,5 Ом, а номинальная мощность — 10 Вт (допустимая кратковременная нагрузка достигает 15 Вт). Динамик начинает уверенно работать от 5 Вт, набирая полную отдачу и динамическую свободу в диапазоне 8–12 Вт.

Конструкция и особенности звучания 10 ГД-29

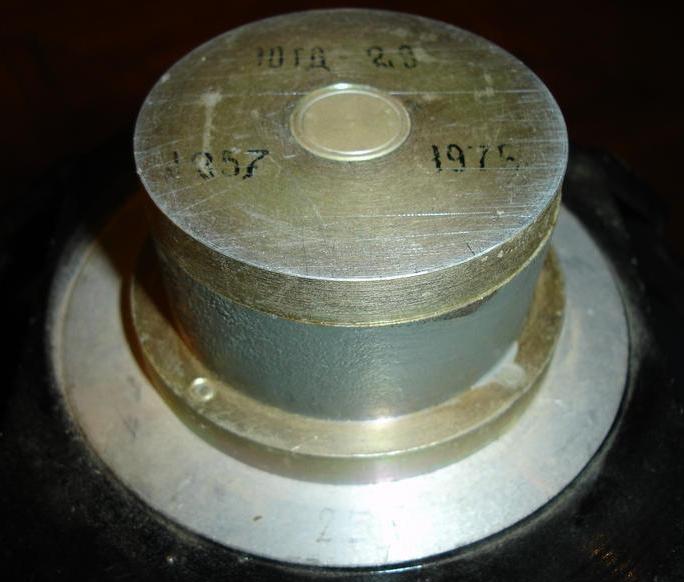

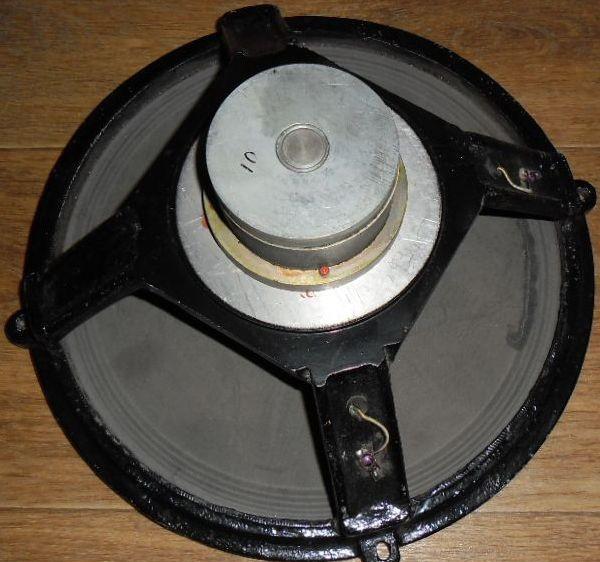

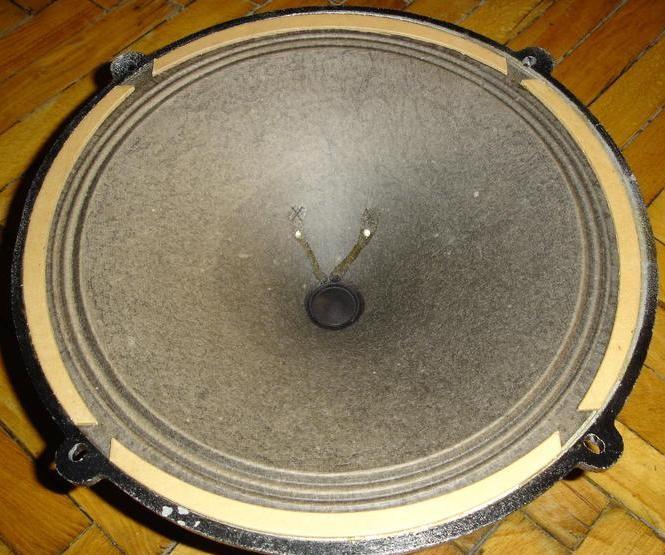

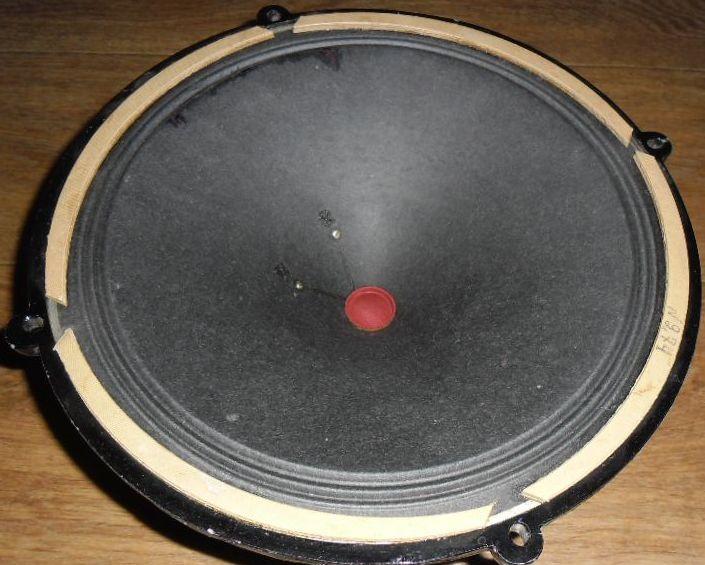

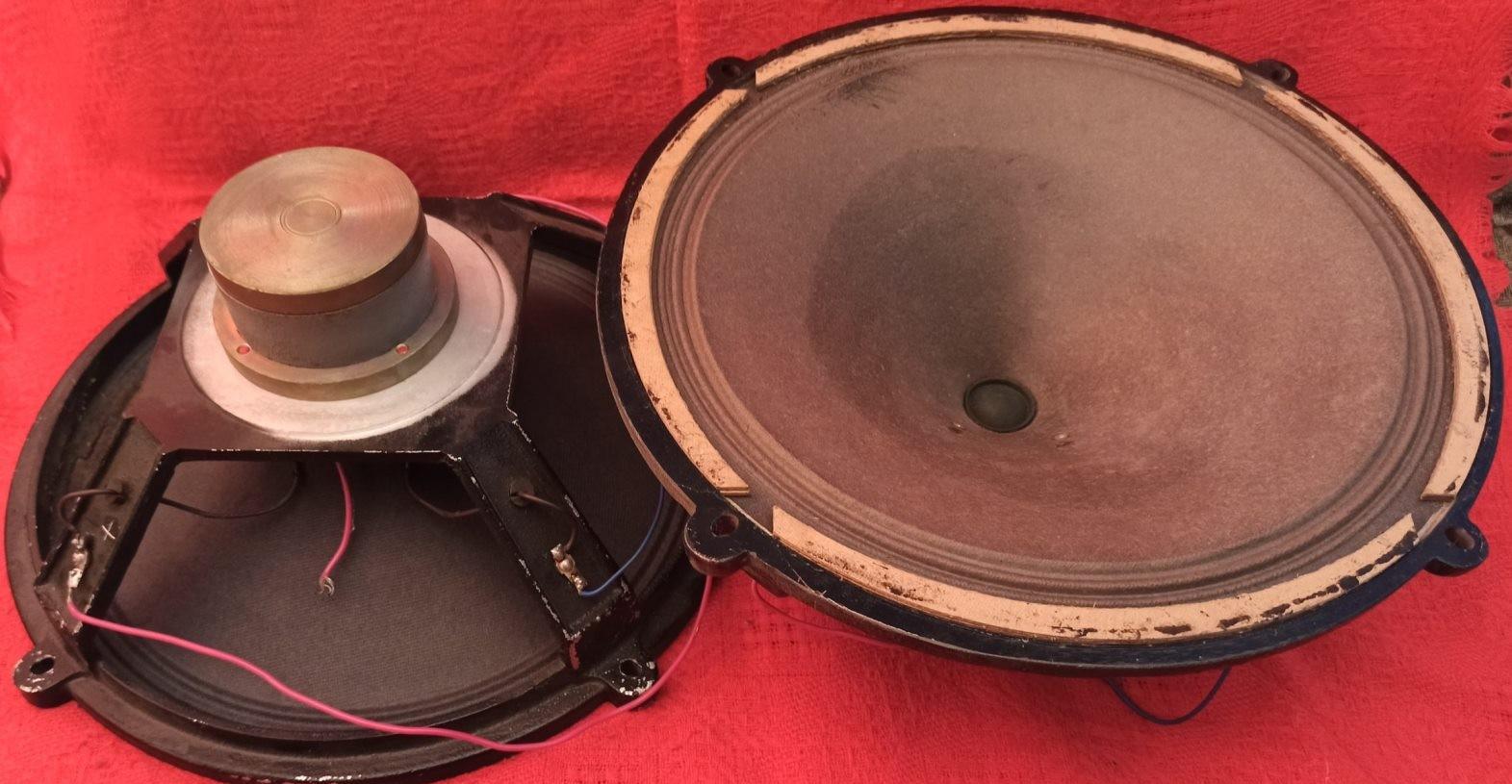

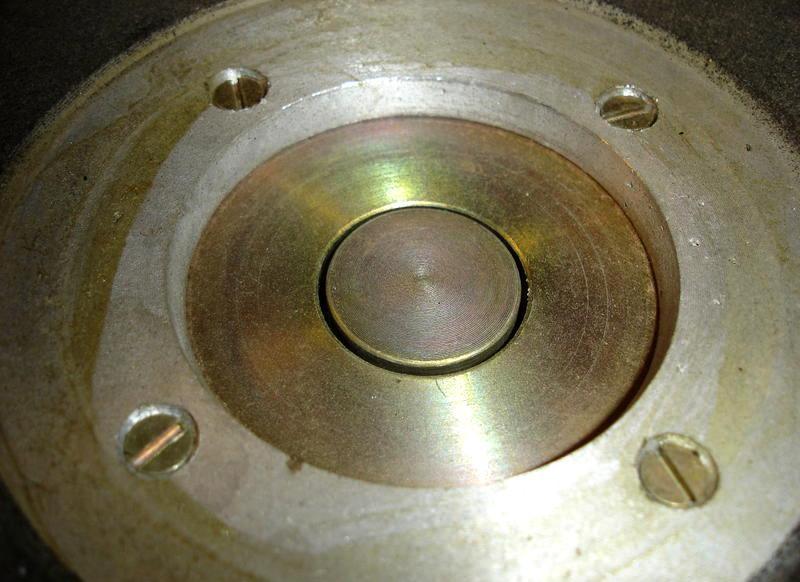

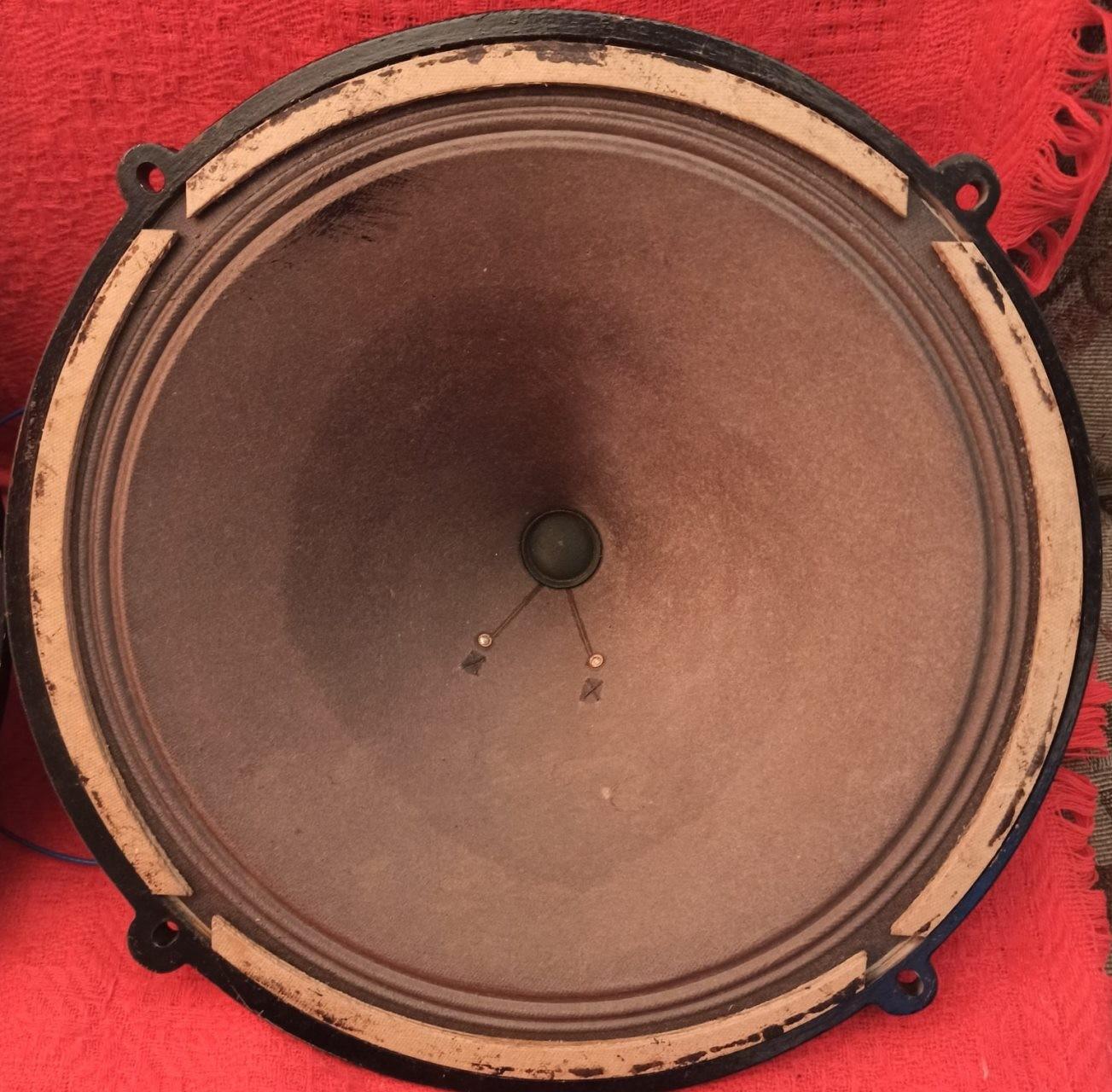

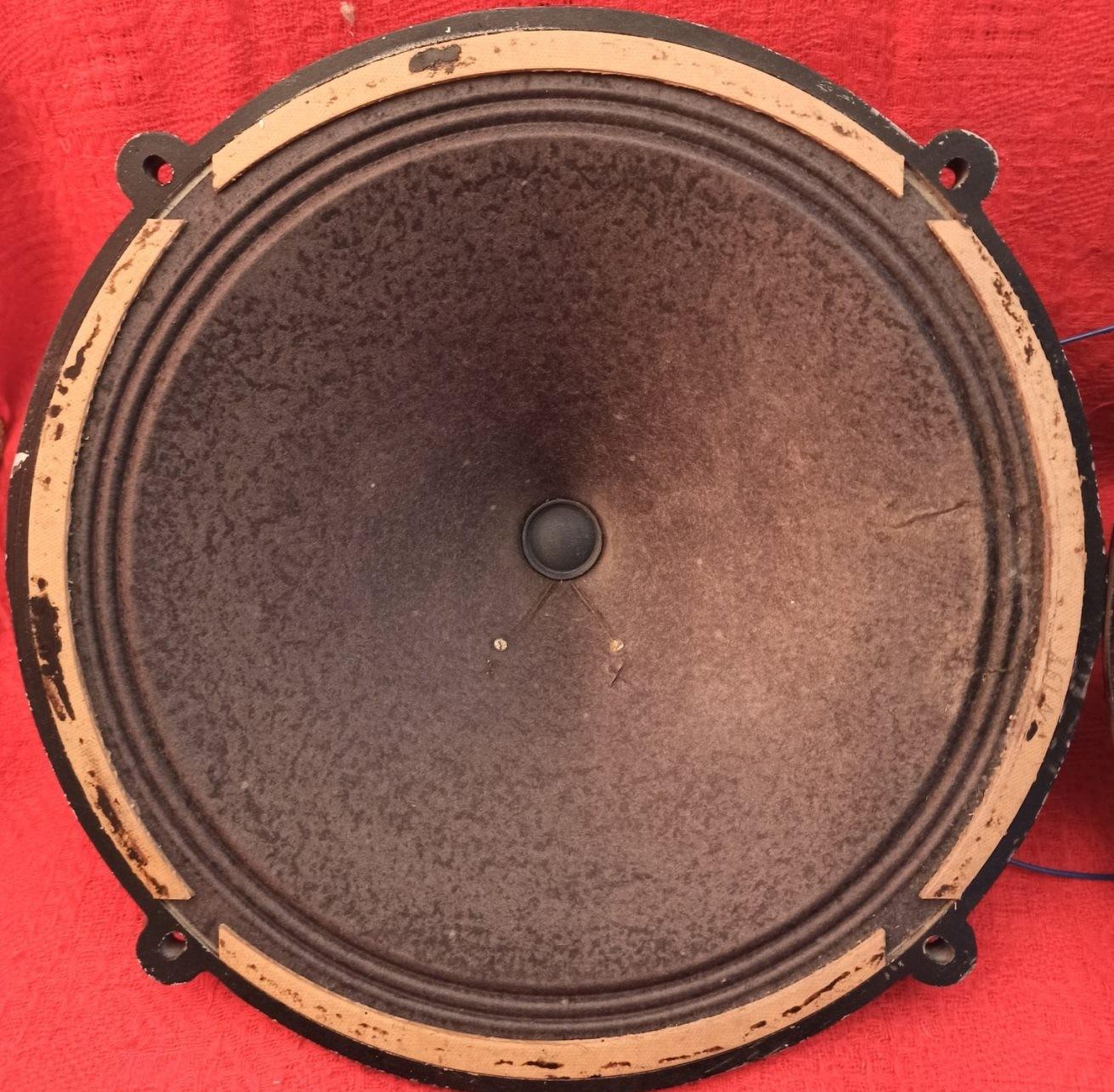

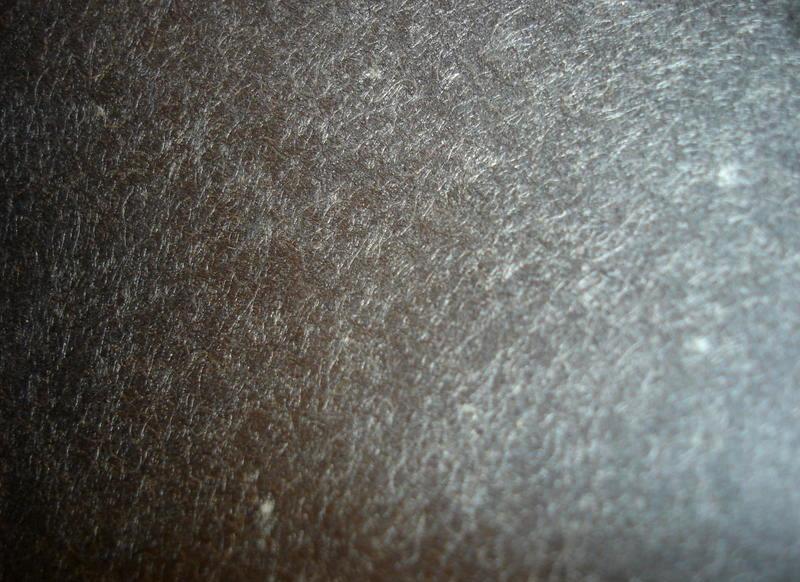

Низкочастотный динамик 10 ГД-29 выполнен по классической схеме с бумажным конусным диффузором и бумажным подвесом. Рама изготовлена из алюминиевого сплава, что обеспечивает жесткость конструкции при относительно небольшом весе. Магнитная система представляет собой литой цилиндрический магнит с фланцами толщиной 10 мм и керном диаметром около 25 мм. Такая геометрия обеспечивает равномерное магнитное поле в зазоре и минимизирует искажения при больших ходах диффузора.

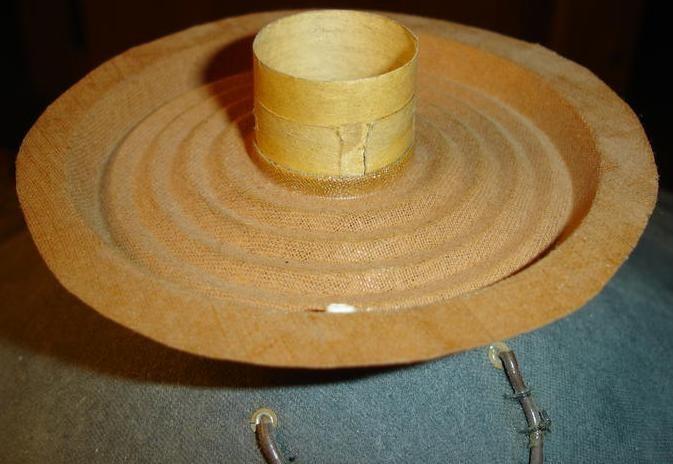

Звуковая катушка намотана на бумажный каркас, содержит 66 витков медного провода диаметром 0,18 мм, уложенных в два слоя. Подводящие провода состоят из нескольких медных нитей, что повышает механическую прочность и снижает риск обрыва при длительной вибрации. Звучание 10 ГД-29 характеризуется теплым, слегка окрашенным тембром с акцентом на средние низы. Динамик отлично справляется с вокалом, акустической гитарой и ритм-секциями, хотя на предельно высоких частотах может проявляться небольшая резкость. Для сравнения, если вам требуется более современный вариант с улучшенной линейностью АЧХ, стоит рассмотреть динамик 10 ГДВ-2-16 (10 ГД-35Б), который обладает усиленной магнитной системой и сниженными нелинейными искажениями.

Схема подключения и рекомендации по установке

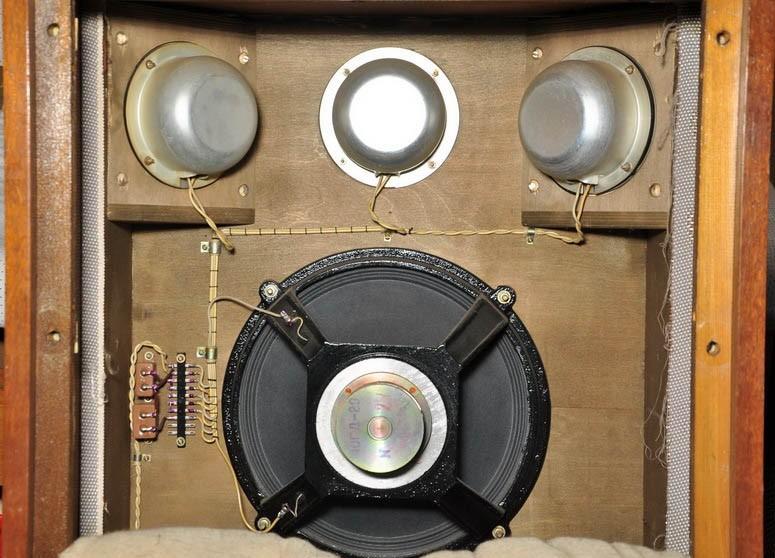

При монтаже динамика в акустическую систему или радиоприемник критически важно соблюдать полярность подключения. На корпусе 10 ГД-29 обычно присутствует маркировка: красный вывод соответствует «плюсу», черный — «минусу». Перепутанная полярность приведет к фазовому сдвигу, что в многополосных АС вызовет взаимное гашение низких частот и «провал» в басу. Подключение осуществляется напрямую к выходам усилителя или кроссоверу с использованием гибкого многожильного провода сечением не менее 0,75 мм².

Для раскрытия потенциала динамика рекомендуется использовать закрытый акустический ящик объемом 30–40 литров или фазоинвертор с настроенной трубой на 28–30 Гц. Внутренняя обшивка корпуса виброизолирующим материалом (битумная мастика, войлок) значительно снизит резонансы алюминиевой рамы и улучшит чистоту баса. Если вы планируете собрать двухполосную систему, рекомендуется дополнить 10 ГД-29 ВЧ-головкой с частотой раздела 3–4 кГц. Для более продвинутой замены с сохранением советского форм-фактора, но с улучшенными параметрами Тилла-Смолла, подойдет динамик 10 ГД-30А, который сохраняет совместимость с классическими акустическими оформлениями, но предлагает более широкий динамический диапазон.

Изготовитель: .

Технические характеристики 10ГД-29:

Диапазон воспроизводимых частот: 50 – 5000 Гц

Неравномерность частотной характеристики: 15 дБ

Уровень характеристической чувствительности: 92 дБ

Номинальная мощность: 10 Вт

Номинальное сопротивление: 4,5 Ом

Частота основного резонанса: 30 Гц

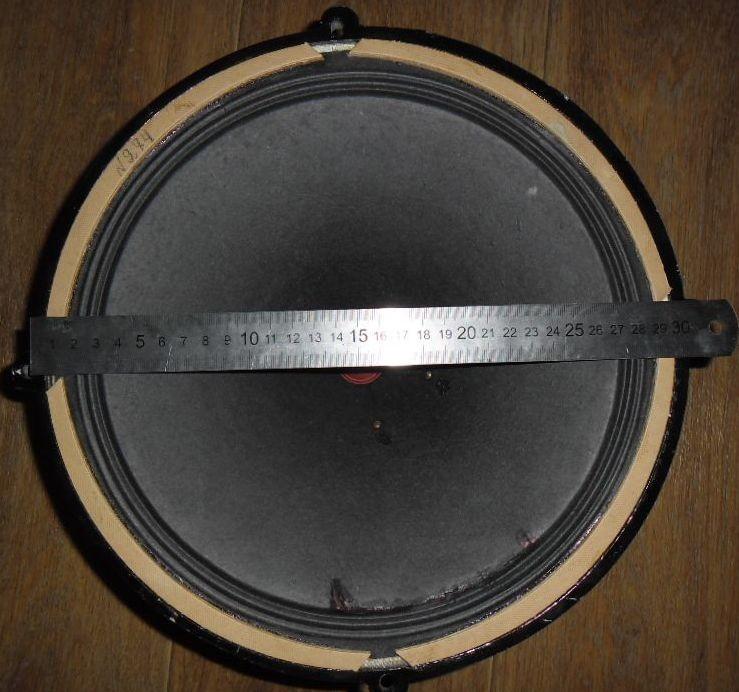

Габаритные размеры: Ø307х140 мм (Ø325 по ушам крепления)

Описание конструкции 10ГД-29:

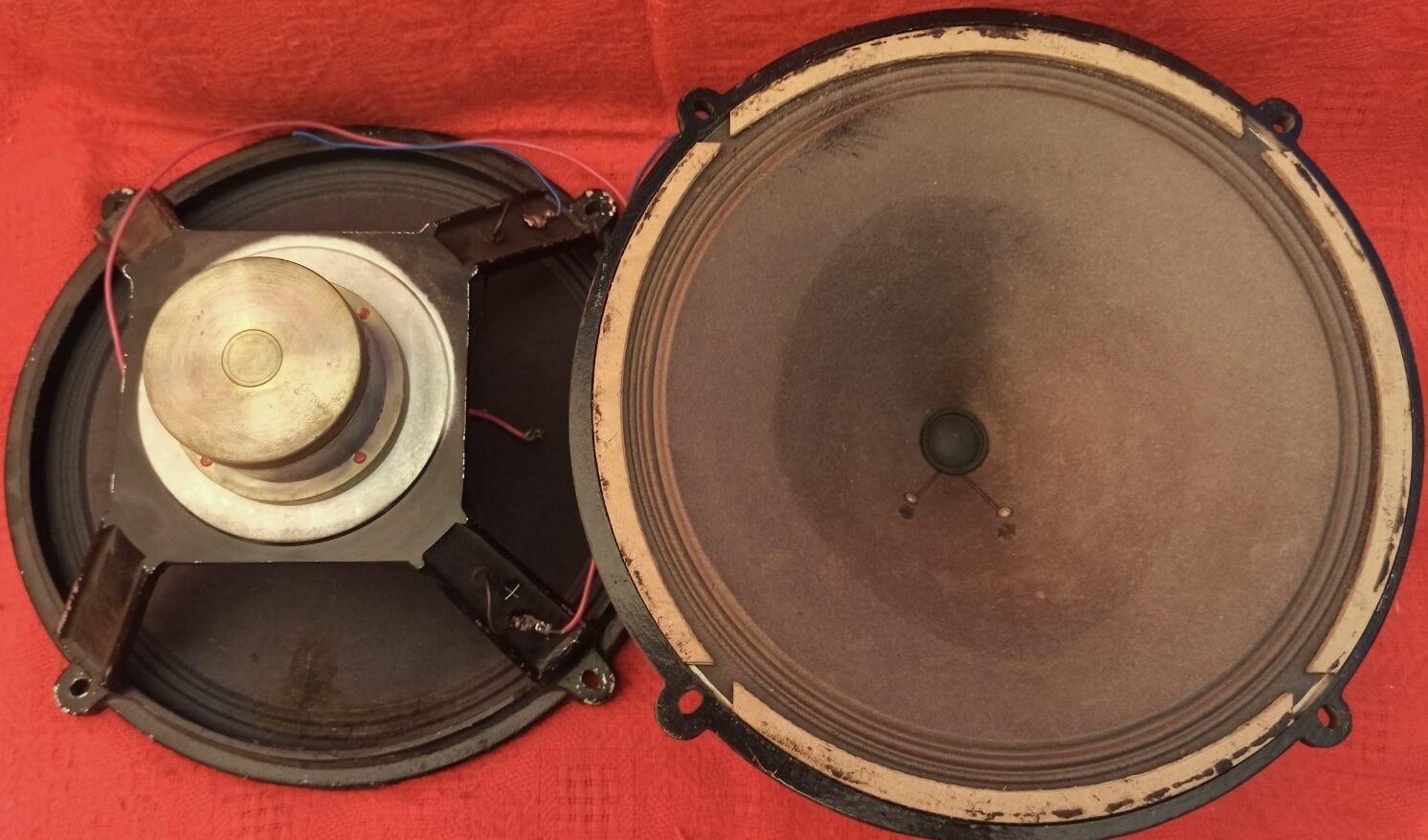

Низкочастотный динамик. Диффузор конусный, бумажный, подвес так же выполнен из бумаги. Рама сделана из алюминиевого сплава. Магнит цилиндрический, литой. Фланцы в магнитной системе имеют толщину 10 мм. Диаметр керна около 25 мм. Каркас звуковой катушки сделан из бумаги и имеет общее количество витков 66, намотан жилой диаметром 0,18 мм в два слоя. Подводящие провода состоят из нескольких нитей, на которые намотана медная жила.

Часть фото прислал Владислав и Николай
