Динамик 1 ГДШ-2-16 (0,5 ГД-31): характеристики и применение

1 ГДШ-2-16 (0,5 ГД-31) — это советский широкополосный громкоговоритель диаметром 10 см и номинальной мощностью 0,5 Вт. Динамик отличается высокой надежностью и используется в домашних акустических системах и переносной радиоаппатуре. Благодаря простоте конструкции и доступности, он остается востребованным среди радиолюбителей. Для сравнения, более мощные модели, такие как Динамик 1 ГД-44-130, применяются в профессиональном оборудовании, тогда как 1 ГДШ-2-16 оптимизирован для бытового использования.

Конструкция и материалы

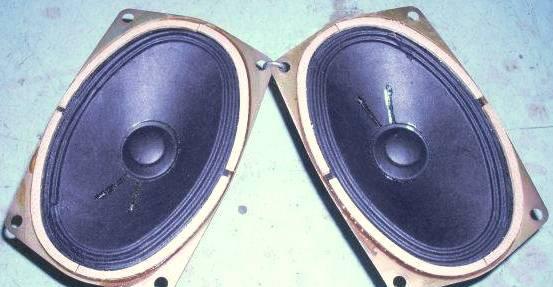

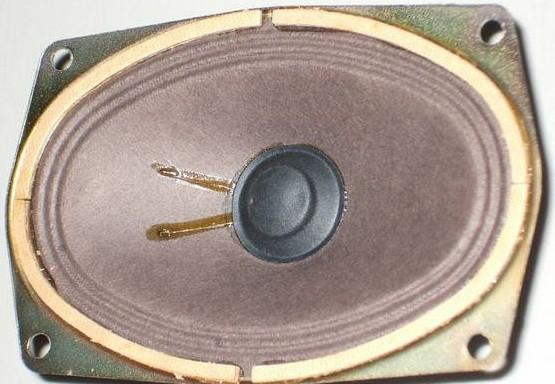

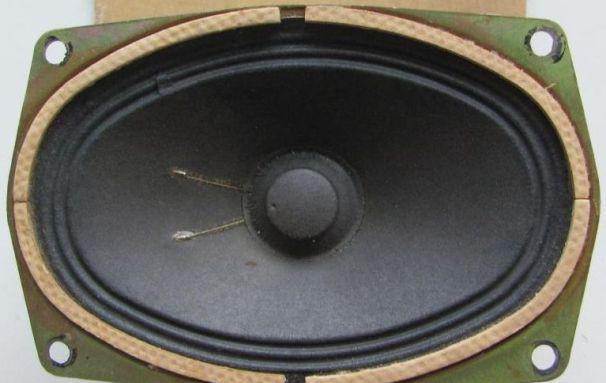

Головка громкоговорителя электродинамического типа, широкополосная, овальная, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали, что обеспечивает прочность и снижает паразитные резонансы корпуса.

Магнитная система динамика имеет оптимальную силу для уверенного воспроизведения аудиосигналов в заданном диапазоне. Использование качественных материалов комплектующих гарантирует стабильную работу и минимальные искажения звука при воспроизведении. Размеры динамика соответствуют стандартным параметрам, что позволяет легко интегрировать их в любые акустические конструкции.

Технические параметры

Ниже приведена подробная таблица характеристик динамика 1 ГДШ-2-16 (0,5 ГД-31), основанная на паспортных данных.

Таблица характеристик 1 ГДШ-2-16 (0,5 ГД-31)

Изготовитель: Кировоградский радиозавод радиоизделий.

Назначение: для применения во встроенных открытых акустических системах переносной бытовой радиоаппаратуры третьей группы сложности для работы в помещении и на открытом воздухе.

Технические характеристики:

Диапазон частот: 200 – 10000 Гц

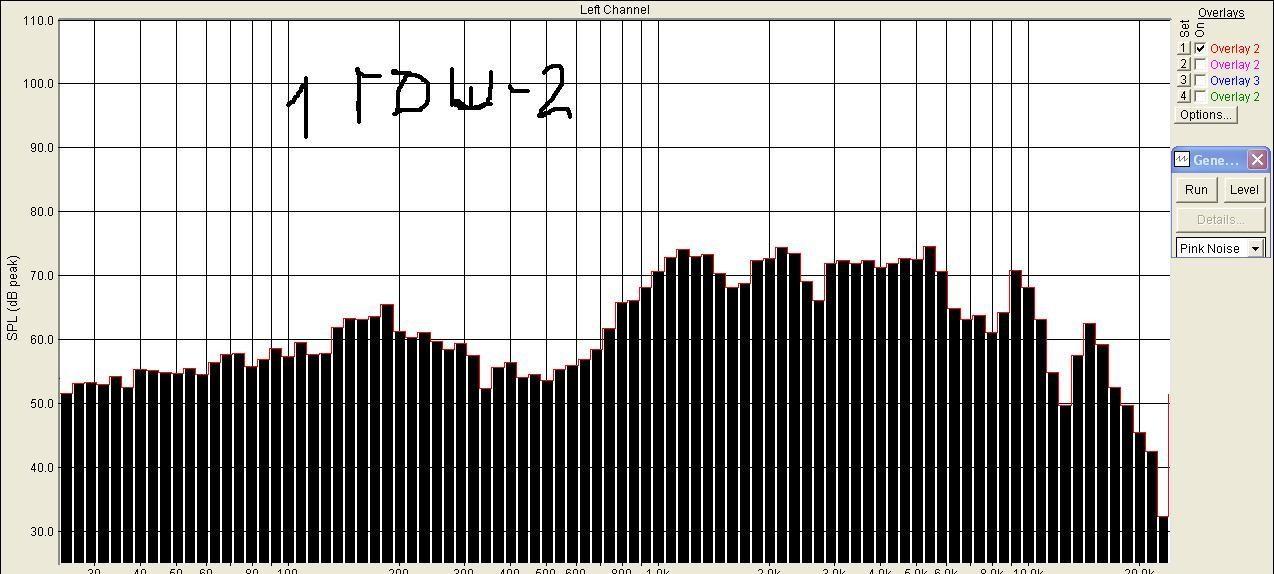

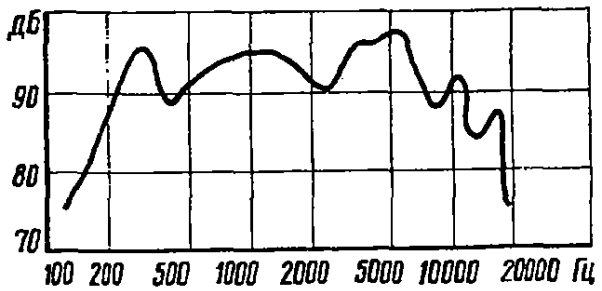

Неравномерность АЧХ: 9 дБ

Чувствительность: 91 дБ

Номинальное среднее звуковое давление: 0,21 Па

Коэффициент гармоник на частотах:

630 Гц: 5 %

1000 – 4000 Гц: 3 %

Номинальное сопротивление: 16 Ом

Паспортная мощность: 1 Вт

Долговременная мощность: 3 Вт

Кратковременная мощность: 5 Вт

Резонанс: 200 Гц (±30 Гц)

Полная добротность: 2,2 (±0,6)

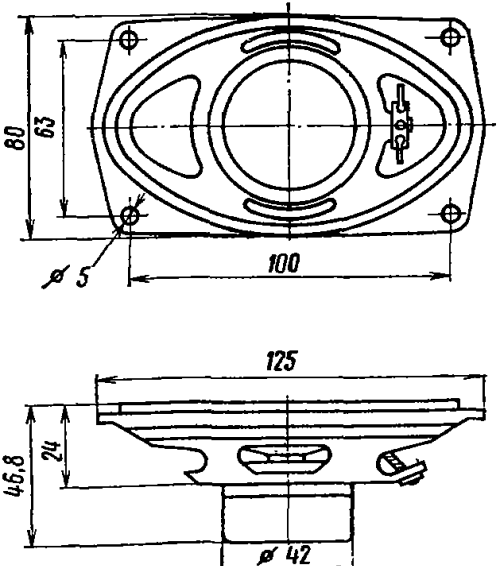

Размеры: 125х80х47 мм

Вес: 190 г

1 ГДШ-2-16 (без оформления):

Конструкция

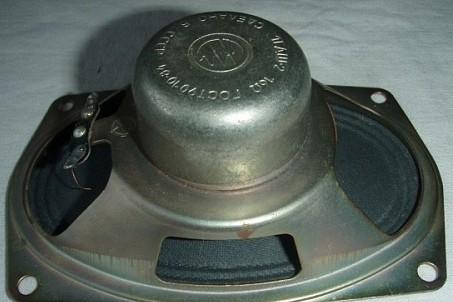

Головка громкоговорителя электродинамического типа, широкополосная, овальная, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали.

Магнитная цепь:

1. Керновой магнит марки ЮН13ДК24, размером К52х23х7 мм.
2. Керн диаметром 20 мм.

3. Верхний фланец с отверстием диаметром 21,5 мм.
4. Радиальная ширина воздушного зазора 0,75 мм.
5. Индукция в зазоре 0,73 Тл.

Подвижная система:

1. Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,09 мм, намотка двухслойная, общее число витков 86, в первом слое 44 витка, во втором 42. Высота намотки 5 мм, омическое сопротивление 14,5 Ом (+/- 2,2 Ом). Каркас звуковой катушки изготовлен из бумаги марки ЭН-70, толщиной 0,085 мм, внутренний диаметр 20,34 мм, внешний (вместе с намоткой) 20,9 мм. Высота звуковой катушки 11,5 мм.
2. Диффузор с подвесом, изготовленный из бумажной массы.
3. Центрирующая шайба, изготовленная из ткани, пропитанной раствором бакелитового лака.
4. Пылезащитный колпачок из бумажной массы.

Если вы ищете надежный и качественный динамик для вашей звуковой системы, модель 1 ГДШ-2-16 (0,5 ГД-31) станет отличным выбором благодаря своему надежному советскому происхождению, качественным характеристикам и длительному сроку службы. Эта модель зарекомендовала себя как устройство, способное долгое время радовать своих владельцев качественным звуком. Для более узкоспециализированных задач можно рассмотреть Динамик 0,25 ГДШ-2-50 (0,1 ГД-17), однако 1 ГДШ-2-16 предлагает лучший баланс мощности и качества в своем классе.

Динамик 1 ГДШ-2-16 (0,5 ГД-31) обладает высокой чувствительностью и хорошей мощностью, что позволяет использовать их в различных акустических системах. Модель 1 ГД-30, представленная на нашем сайте, является еще одним вариантом для сравнения, но 1 ГДШ-2-16 выделяется своей универсальностью и простотой встраивания в готовые конструкции.
