Динамик 1ГД-30: характеристики, размеры и аналоги

Акустический динамик модели 1ГД-30 — это легендарный советский громкоговоритель, который широко использовался в бытовой радиотехнике. В отличие от современных мощных систем, этот элемент относится к классу маломощных излучателей, предназначенных для воспроизведения речи и музыки в абонентских приемниках. Модель расшифровывается как «Громкоговоритель Динамический», где цифра 30 указывает на порядковый номер разработки. Для радиолюбителей и реставраторов старой техники он остается востребованным компонентом благодаря доступности и специфическому звучанию. Если вам нужен более мощный аналог для других задач, обратите внимание на Динамик 1 ГД-39.

Назначение и применение

Основная сфера применения динамика 1ГД-30 — встроенные открытые акустические системы переносной бытовой аппаратуры третьей группы сложности. Он устанавливался в популярных моделях радиоприемников, таких как «Волга-67» и «Черемшина-310». Динамик предназначен для работы в помещении и на открытом воздухе, обеспечивая достаточную громкость для личного прослушивания. Важно отметить, что это не профессиональное оборудование для концертных залов, а элемент массового потребления советской эпохи. Он конструктивно схож с динамиком , но имеет свои отличия в магнитной системе и параметрах.

Технические характеристики 1ГД-30

Ниже приведены точные электрические и механические параметры динамика, необходимые для подбора усилителя или замены в схеме.

Конструкция и устройство

Головка громкоговорителя выполнена по электродинамическому типу и является широкополосной. Конструкция отличается простотой и надежностью, характерной для советской радиотехники.

Диффузор изготовлен из бумажной массы с специальной пропиткой и имеет тангенциальный подвес. Это обеспечивает необходимую жесткость при малом ходе. Центрирующая шайба сделана из ткани, пропитанной бакелитовым лаком, что защищает ее от влаги и деформации. Пылезащитный колпачок также тканевый, с пропиткой.

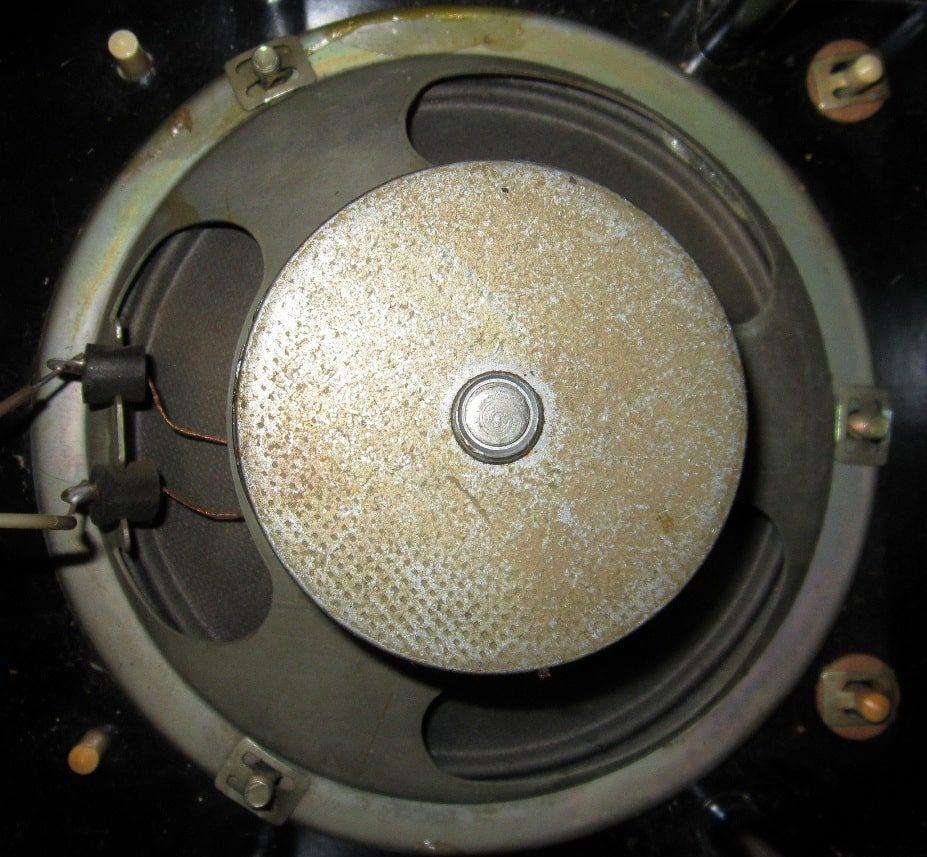

Магнитная система построена на кольцевом ферритовом магните размером К52х23х7 мм. Керн имеет диаметр 12 мм, а индукция в рабочем зазоре составляет 0,8 Тл. Звуковая катушка намотана проводом ПЭЛ-0,09 в два слоя: первый слой содержит 29 витков, второй — 28 витков.

Корзина изготовлена из штампованной стали, что обеспечивает механическую прочность. Варианты исполнения могут отличаться материалом диффузора (например, белая бумага) и наличием пластмассового кожуха, закрывающего магнитную систему. На раме расположено 6 крепежных отверстий для монтажа в корпус приемника.

Схема подключения и полярность

При замене динамика 1ГД-30 в старых приемниках критически важно соблюдать полярность подключения. Неправильное подключение фаз может привести к «выбиванию» фазы, при котором звук становится тонким и безбасовым из-за интерференции звуковых волн. Обычно «плюс» на плате обозначается точкой или красным проводом, который следует подключить к соответствующей клемме динамика.

Для более мощных приложений, где 1ГД-30 не справляется с нагрузкой, можно рассмотреть использование Динамик 1 ГДШ-2-16, однако его параметры и габариты требуют адаптации корпуса.

Варианты исполнения и отличия

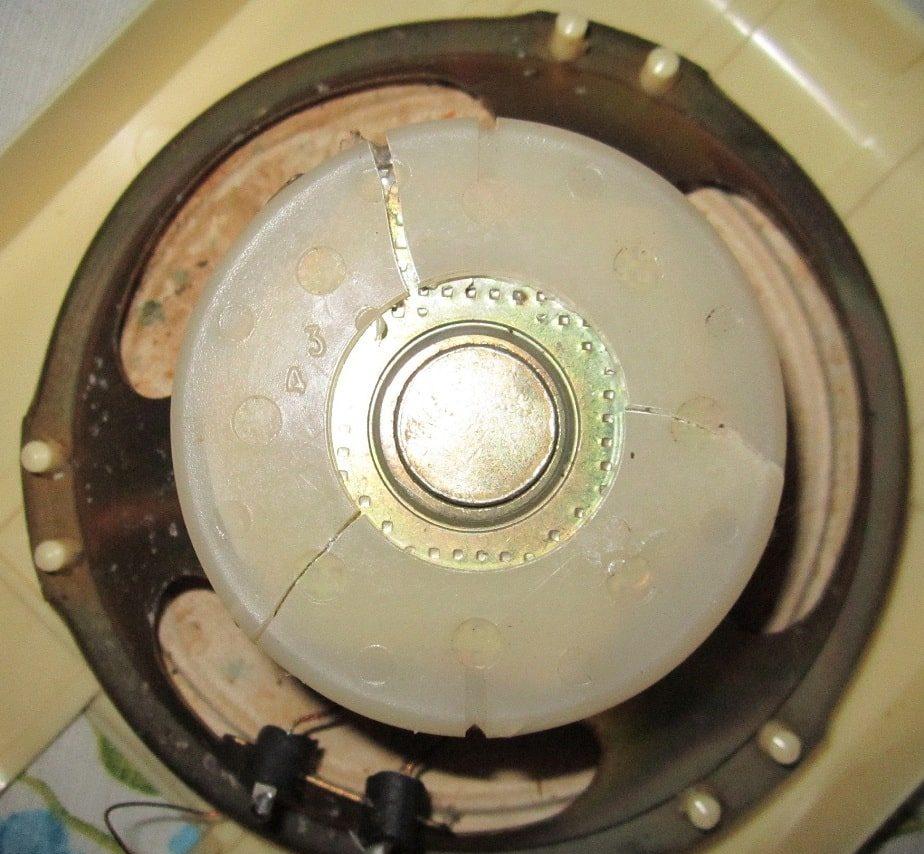

Существуют модификации динамика 1ГД-30 с диффузором из белой бумаги. В таких версиях магнитная система часто закрыта пластиковым кожухом для защиты от пыли и механических повреждений. Рама имеет 6 крепежных отверстий, что упрощает монтаж в стандартные посадочные места.

Аналоги и замена

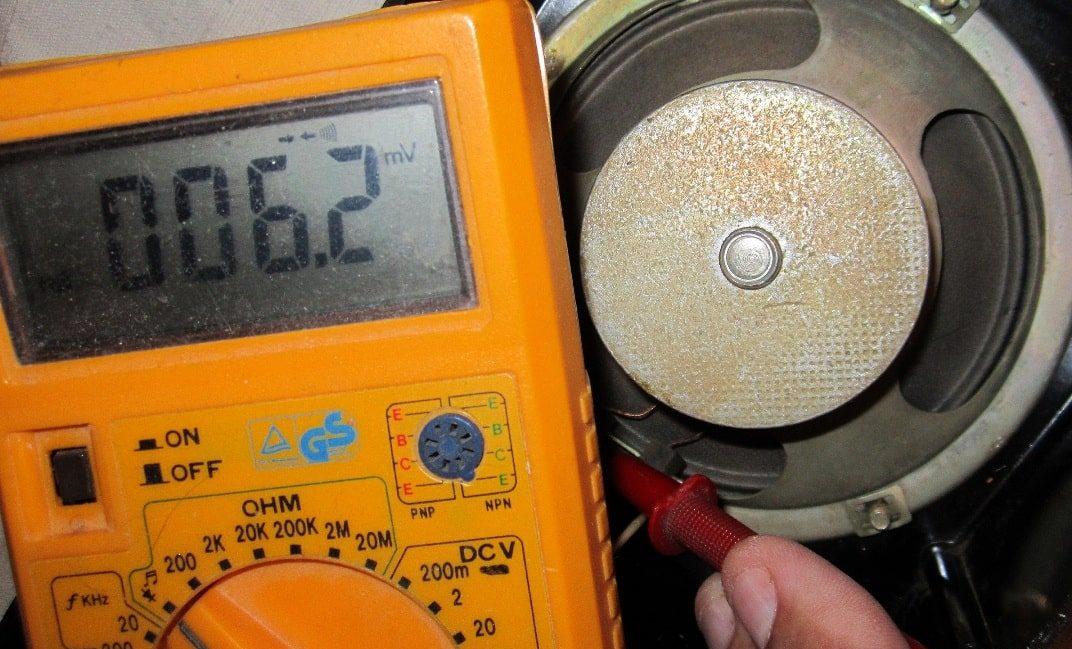

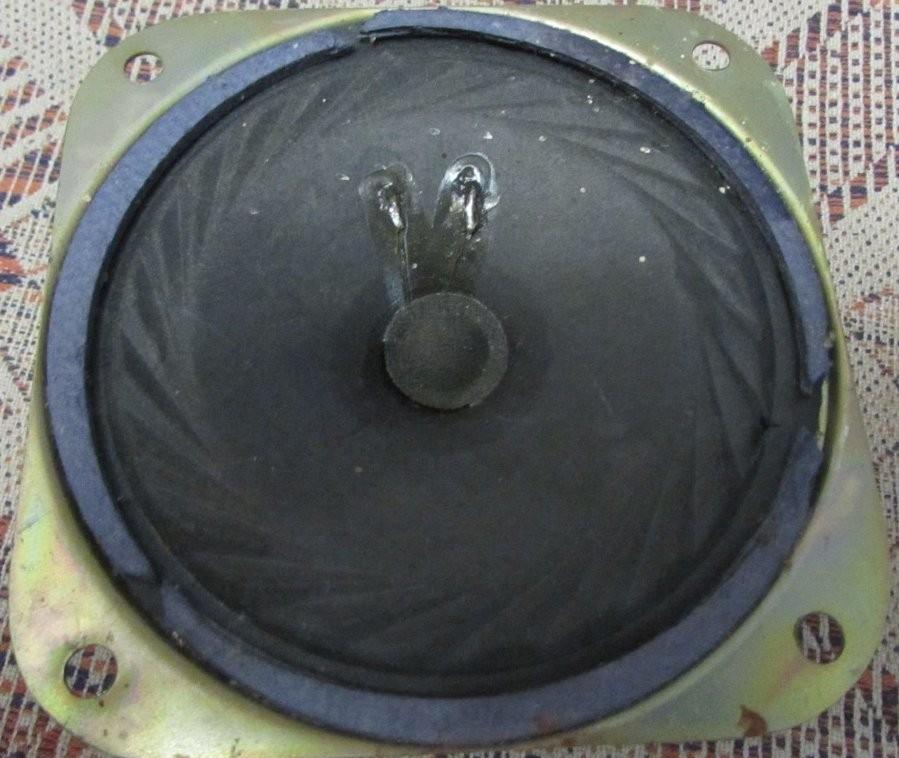

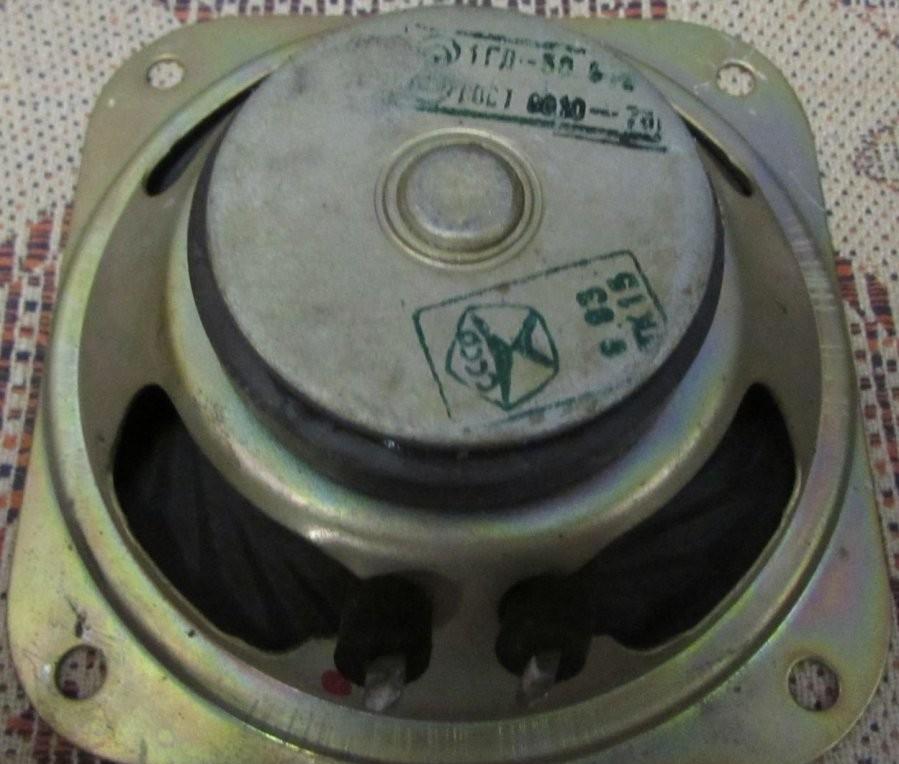

При ремонте vintage-аудиотехники часто возникает вопрос: чем заменить 1ГД-30? Прямых современных аналогов с точно такими же параметрами может не быть в свободной продаже, так как выпуск советских динамиков прекращен. Однако, часто под маркировкой 1ГД-30 можно встретить динамик 1ГД-50, который имеет схожие габариты, но отличается электрическими характеристиками. Перед покупкой замены务必 измерьте сопротивление мультиметром.

Материал прислал Сибиряк.
