Акустический динамик 1ГД-8А-4: характеристики и применение

Динамик 1ГД-8А-4 — это советский широкополосный громкоговоритель мощностью 8 Вт и сопротивлением 4 Ом. Диаметр диффузора составляет 200 мм (8 дюймов), а частотный диапазон охватывает от 80 Гц до 15 кГц. Данная модель широко применялась в абонентских акустических системах 3 группы сложности для работы в помещениях. Если вам интересны другие модели советских динамиков, обратите внимание на динамик 1 ГДШ-5-4, который часто используется в компактных системах.

Расшифровка маркировки 1ГД-8А-4 указывает на принадлежность к серии динамических громкоговорителей (ГД). Цифра «1» обозначает тип и поколение устройства. Несмотря на возраст разработки (середина XX века), этот громкоговоритель сохраняет актуальность благодаря высокой чувствительности и надежной конструкции. Динамик обладает ровной фазовой характеристикой и хорошим воспроизведением средних частот, что делает его востребованным среди аудиофилов и радиолюбителей.

Конструкция динамика включает бумажный диффузор и мощный ферритовый магнит, обеспечивающий стабильную работу при различных нагрузках. Вес и габариты устройства позволяют легко интегрировать его в самодельные корпуса. Для сравнения, более крупный динамик 4 ГД-8А имеет схожую конструкцию, но отличается увеличенным размером диффузора и мощностью.

Технические характеристики динамика 1ГД-8А-4

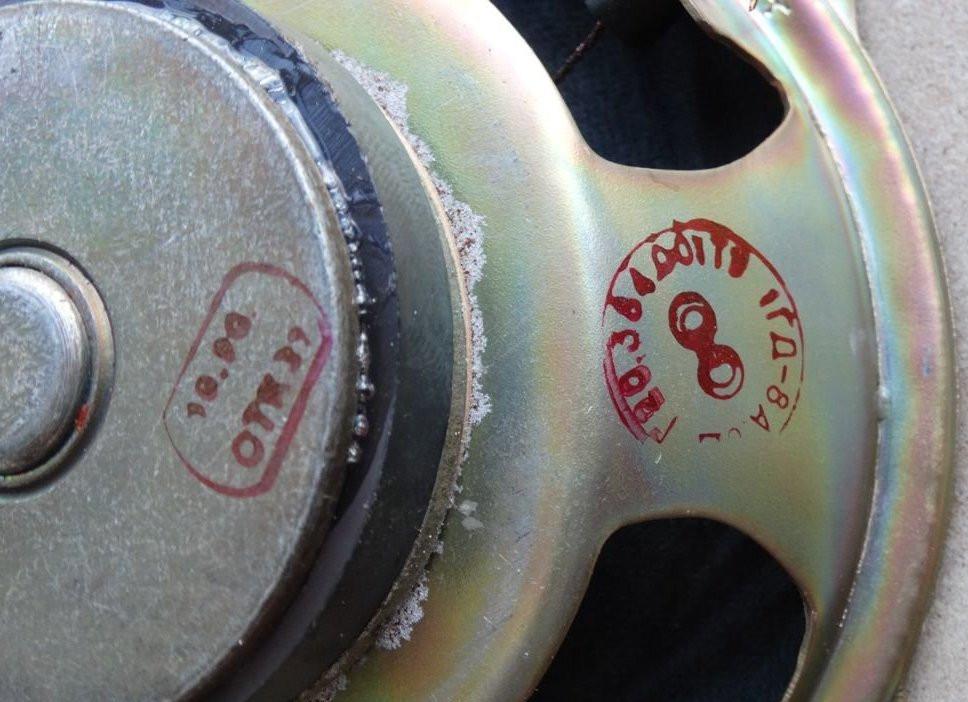

Изготовитель: завод «Динамик», г. Гагарин. Модель также известна под индексом 1ГД-8А. Применялась в открытых АС абонентских громкоговорителей для работы в помещениях.

Характеристики:

Эффективный рабочий диапазон частот: 160 – 7100 Гц

Уровень характеристической чувствительности: 92,6 дБ

Неравномерность АЧХ: 16 дБ

Полный коэффициент гармонических искажений на частотах:

ниже 1000 Гц: 4%

выше 1000 Гц 2%

Номинальное электрическое сопротивление: 4 Ом

Предельная шумовая (паспортная) мощность: 1 Вт

Предельная долговременная мощность: 3 Вт

Предельная кратковременная мощность: 5 Вт

Частота основного резонанса: 140 Гц (±20 Гц)

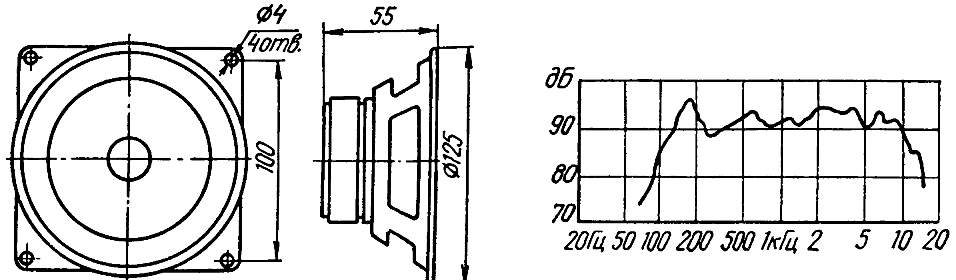

Габаритные размеры: Ø125×55 мм

Масса: 0,34 кг

 Описание

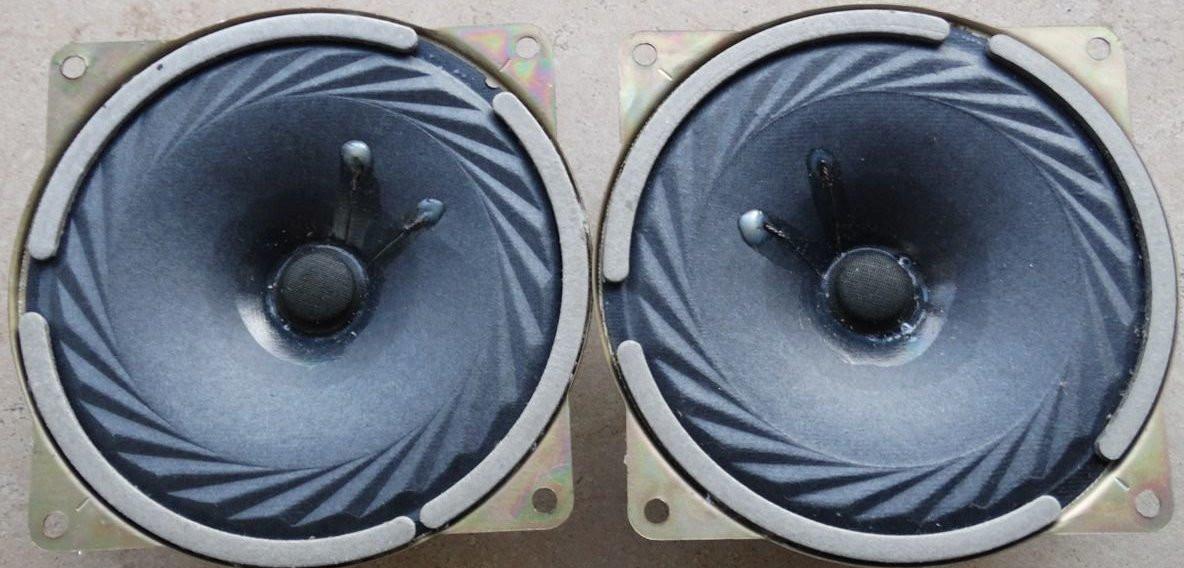

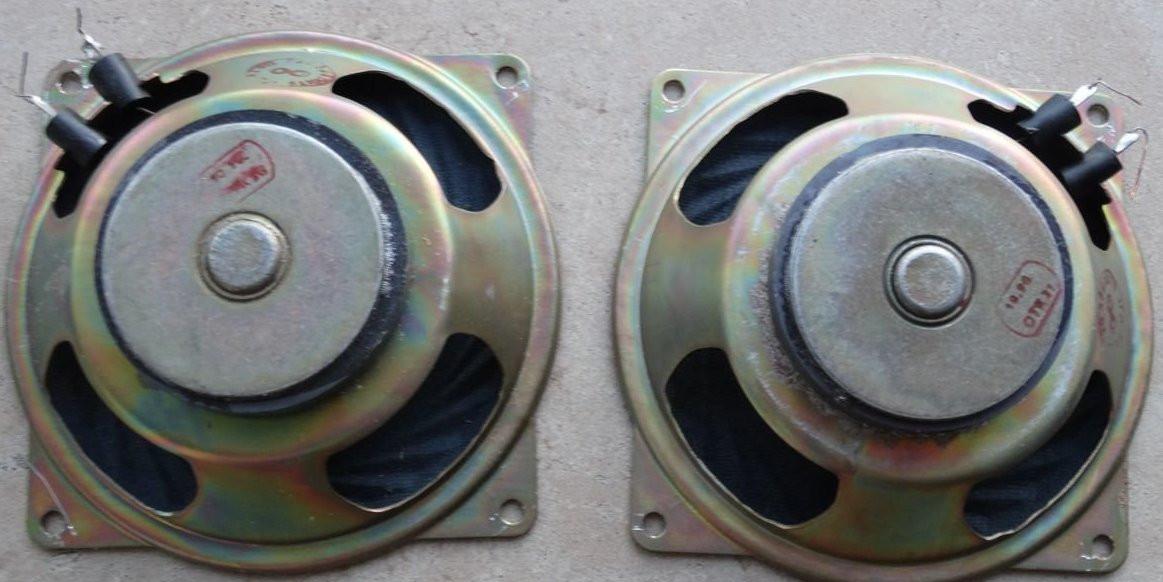

Головка громкоговорителя электродинамического типа, , круглая, с неэкранированной магнитной цепью. Диффузородержатель изготовлен штамповкой из стали. Диффузор круглый конусный с тангенциальным подвесом и колпачок изготовлены из бумажной массы с пропиткой. Центрирующая шайба изготовлена из ткани с пропиткой.

Звуковая катушка намотана проводом марки ПЭВЛ диаметром 0,14 мм. Намотка двухслойная, в первом слое 31 виток, во втором 29. Омическое сопротивление звуковой катушки 4 Ом (±0,6 Ом). Высота звуковой катушки 14 мм, внутренний диаметр 15,3 мм, внешний, вместе с намоткой 16,3 мм.
