Динамик 1ГД-7 «RRR»: характеристики, размеры и аналоги

1ГД-7 «RRR» — широкополосный громкоговоритель, выпускавшийся Рижским радиозаводом им. А.С. Попова. Основные параметры устройства: номинальная мощность 15 Вт, сопротивление 8 Ом (по постоянному току 5,5 Ом), диаметр диффузора 180 мм (7 дюймов). Громкоговоритель применялся в переносных и стационарных акустических системах советской бытовой радиоаппаратуры. Для сравнения с другими моделями, например, Динамик 1 ГД-1 RRR, этот экземпляр выделяется более широким диапазоном воспроизведения и надежностью конструкции.

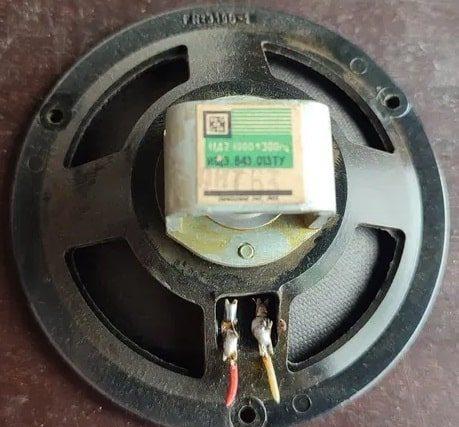

Конструкция динамика включает керновый магнит, обеспечивающий высокую индукцию в зазоре (7300 гс) и стабильную работу. Диффузор и подвес выполнены из бумаги, что придает звучанию характерную теплоту и насыщенность. Рама изготовлена из карболита, что гарантирует долговечность устройства. Полярность подключения обозначена на корпусе для удобства монтажа.

Советские динамики серии 1ГД славятся высоким качеством сборки и доступностью. Расшифровка модели указывает на первый тип громкоговорителя с диффузором диаметром около 7 дюймов. Если вам требуется надежный широкополосник для ретро-аудио или замена в старых колонках, 1ГД-7 «RRR» станет отличным выбором. Также стоит рассмотреть Динамик 6 ГДШ-5-8 для более мощных акустических систем.

Таблица технических характеристик 1ГД-7 «RRR»

Параметр Значение
Номинальная мощность 15 Вт
Сопротивление (постоянному току) 5,5 Ом (±15%)
Эффективный рабочий диапазон частот 150 – 6000 Гц
Частота основного резонанса 140 Гц (±10 Гц)
Размеры (диаметр х высота) Ø124 х 64 мм
Диаметр диффузора 180 мм (7 дюймов)
Ход диффузора 5 мм
Вес 0,6 кг
Индукция в зазоре 7300 гс
Среднее звуковое давление 0,2 Па (2 дин/см²)

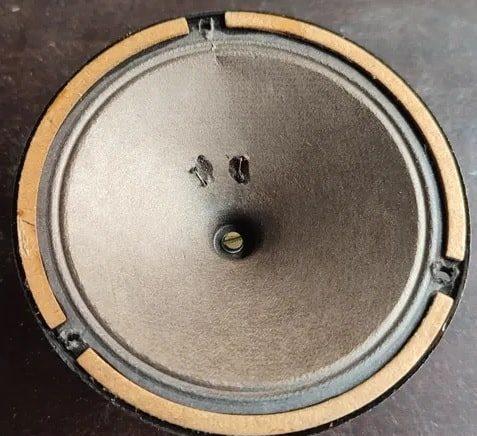

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с керновым магнитом в магнитной цепи. Диффузор с подвесом выполнены из бумаги без отверстия под звуковую катушку. В центре диффузор крепится к керну с помощью винта. Применялся в радиоприемниках и магнитолах серий «Фестиваль» и других аналогичных устройствах.

Подробные электрические и акустические параметры

  • Неравномерность АЧХ: 15 дБ
  • Коэффициент гармоник до 200 Гц: 12%
    • 1
  • Коэффициент гармоник в диапазоне 200-2000 Гц: 7%
  • Номинальное электрическое сопротивление: 6 Ом (±0,6 Ом)

Данный динамик обладает сбалансированным звучанием, подходящим для воспроизведения речи и музыки в среднем диапазоне. Для более глубоких басов рекомендуется использовать 15 ГД-11А «RRR» (Рига) в составе двухполосной акустики.

Конструктивные особенности и применение

Особенностью модели является использование бумажного диффузора, который обеспечивает мягкий и естественный звук, характерный для советской аудиоаппаратуры. Карболитовая рама устойчива к коррозии и механическим повреждениям. Динамик 1ГД-7 «RRR» является прямым аналогом других широкополосников того периода, что упрощает его подбор для ремонта vintage-техники. Благодаря доступности и проверенной временем конструкции, он остается востребованным среди радиолюбителей и аудиофилов, ценящих аутентичное звучание.
