Динамик 0,5 ГД-35к: характеристики, размеры и аналоги

Громкоговоритель 0,5 ГД-35к — это советский широкополосный электродинамический динамик номинальной мощностью 0,5 Вт и сопротивлением 8 Ом. Он представляет собой надежный компонент для создания акустических систем специального назначения и ретро-аудиотехники. В отличие от бытовых аналогов, таких как динамик 0,5 ГД-36, данная модель имеет специфические параметры АЧХ, оптимизированные для передачи речевого диапазона.

Основное назначение динамика — использование в аппаратуре систем озвучивания самолетов гражданской авиации, а также в других специальных устройствах. Благодаря экранированной магнитной системе и компактным габаритам, он эффективно интегрируется в стесненные условия эксплуатации. Ниже приведены подробные технические параметры и описание конструкции.

Технические параметры 0,5 ГД-35к

Ниже представлена сводная таблица основных характеристик головки громкоговорителя, которая поможет оценить его возможности в различных акустических системах.

Конструкция и описание динамика

Головка громкоговорителя выполнена по классической электродинамической схеме. Ключевой особенностью конструкции является использование экранированной магнитной цепи, что снижает влияние магнитного поля на окружающую аппаратуру. Корзина изготовлена из штампованной стали и покрыта специальной молотковой краской, обеспечивающей защиту от коррозии и вибрационную стойкость.

Магнитная система базируется на керновом магните марки ЮН15ДК25БА. Индукция в рабочем зазоре составляет 0,78 Тл. Геометрия зазора имеет радиальную ширину 0,7 мм и высоту 3 мм, что обеспечивает линейность хода диффузора. Керн магнита имеет диаметр 11,8 мм, а верхний фланец оснащен отверстием диаметром 13,2 мм.

Подвижная система включает звуковую катушку, намотанную эмалпроводом ПЭВЛ диаметром 0,08 мм. Диффузор и подвес изготовлены из бумажной массы со специальной пропиткой, что придает им необходимую жесткость и демпфирование. Центрирующая шайба выполнена из ткани, а пылезащитный колпачок также сделан из пропитанной бумаги.

Внешне данный громкоговоритель имеет сходство с моделью , однако отличается конструкцией корзины и параметрами магнитной цепи. Для сравнения, более крупные динамики, такие как 35 ГДН-1М-4, используются в совсем других классах акустических систем и имеют принципиально иные характеристики мощности и низкочастотного диапазона.

Характер звучания динамика можно охарактеризовать как чистый и насыщенный в пределах рабочего диапазона. Благодаря узкой полосе пропускания (до 8 кГц), он не предназначен для воспроизведения музыки в Hi-Fi формате, но отлично справляется с задачей передачи речи и сигналов оповещения.

Расшифровка маркировки "0,5 ГД-35к" указывает на номинальную мощность в 0,5 Вт, тип "Голосовой Динамик" и порядковый номер разработки 35. Буква "к" обозначает модификацию конструкции. Эти параметры делают его востребованным среди коллекционеров советской электроники и специалистов по реставрации авиационной техники.

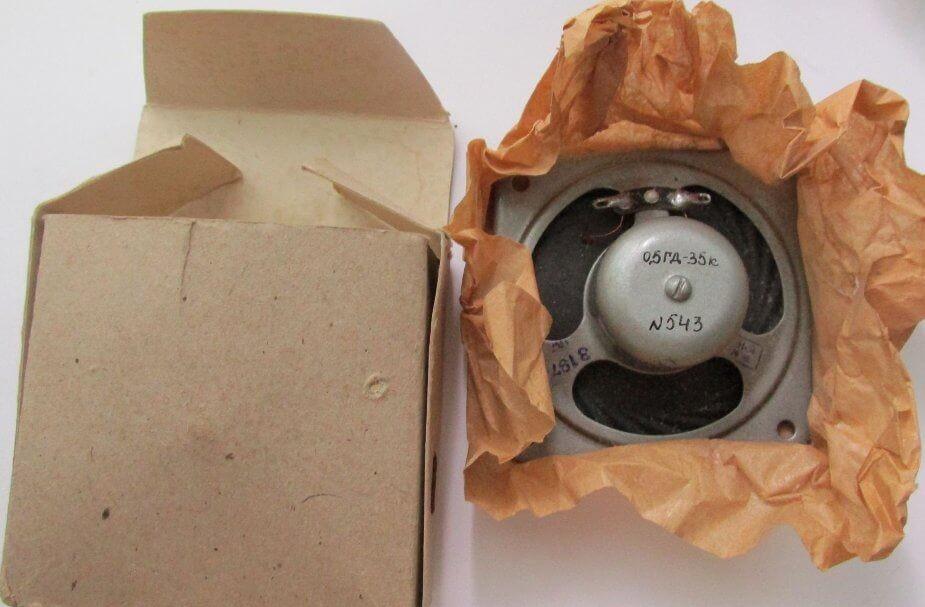

Фото с ресурса: vega-brz.ru
