Динамик 0,25 ГД-2: характеристики, размеры и аналог

Акустический динамик модели 0,25 ГД-2 — это классический советский широкополосный излучатель, который активно использовался в малогабаритной переносной бытовой радиоаппатуре. Благодаря надежной конструкции и специфическому звучанию, он до сих пор востребован среди радиолюбителей для ремонта vintage-техники и создания авторских акустических систем. О том, как правильно подключить ВЧ-динамик в цепь, мы расскажем ниже.

Назначение и особенности применения

Основная сфера применения динамика 0,25 ГД-2 — воспроизведение высоких и средних частот в компактных акустических системах. Он предназначен для работы в помещении и на открытом воздухе, входя в состав ВЧ-звеньев многополосных АС или используясь как самостоятельный излучатель в портативных устройствах.

В отличие от мощных низкочастотных динамиков, этот драйвер обладает очень низким энергопотреблением, что делает его идеальным для работы от батарей или маломощных усилителей. Для сравнения, если вы планируете использовать более мощные излучатели, стоит изучить параметры динамика 0,5 ГД-35к.

Ключевая особенность модели — бумажный диффузор с тканевой центрирующей шайбой. Это обеспечивает мягкий, «аналоговый» звук, характерный для советской аудиотехники. Однако из-за малой мощности (до 0,5 Вт) динамик не предназначен для воспроизведения басов или громкой музыки на пределе возможностей.

Технические характеристики 0,25 ГД-2

Ниже приведены точные паспортные данные динамика, которые необходимы для расчета акустического оформления и подбора кроссовера.

Конструкция динамика

Головка громкоговорителя 0,25 ГД-2 выполнена по электродинамическому принципу. Это широкополосный круглый излучатель с неэкранированной магнитной цепью, что требует аккуратного монтажа вблизи металлических деталей корпуса для предотвращения искажений.

Корзина динамика изготовлена методом штамповки из стали, что обеспечивает необходимую жесткость при малом весе. Магнитная система построена на кольцевом ферритовом магните марки 28РА180 (размеры К45х22х7 мм). В некоторых модификациях встречается керновая магнитная система, что может незначительно влиять на индуктивность.

Диффузор и подвес, а также пылезащитный колпачок изготовлены из специальной бумажной массы. Это решение, типичное для советской эпохи, дает характерный тембр звучания, но требует бережного отношения к влажности и механическим нагрузкам. Центрирующая шайба сделана из ткани, пропитанной бакелитовым лаком, что повышает ее долговечность.

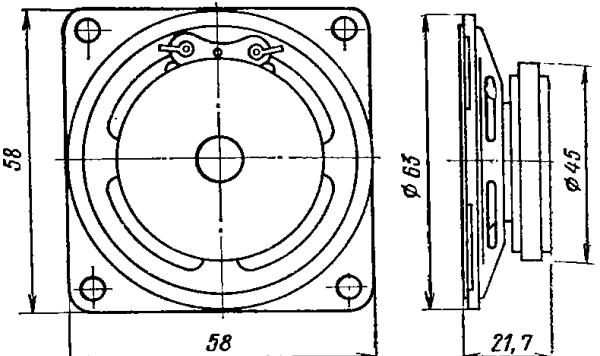

Визуализация конструкции:

Диапазон частот: 315 – 7000 Гц

Среднее стандартное звуковое давление: 0,2 Па

Звуковое давление: 2 бар

Номинальное сопротивление: 6,5 Ом, 10 Ом (±1,5 Ом) и 25 Ом

Номинальная мощность: 0,25 Вт

Паспортная мощность: 0,5 Вт

Частота основного резонанса: 310 Гц (±50 Гц)

Размеры: Ø70х29 мм

Масса: 0,12 кг

Конструкция 0,25ГД-2:

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с не экранированной магнитной цепью. Корзина изготовлена из штампованной стали. Магнитная система построена на кольцевом ферритовом магните марки 28РА180, размером К45х22х7 мм. Диффузор с подвесом и пылезащитный колпачок изготовлены из бумажной массы. Центрирующая шайба, изготовленная из ткани, пропитанной раствором бакелитового лака.

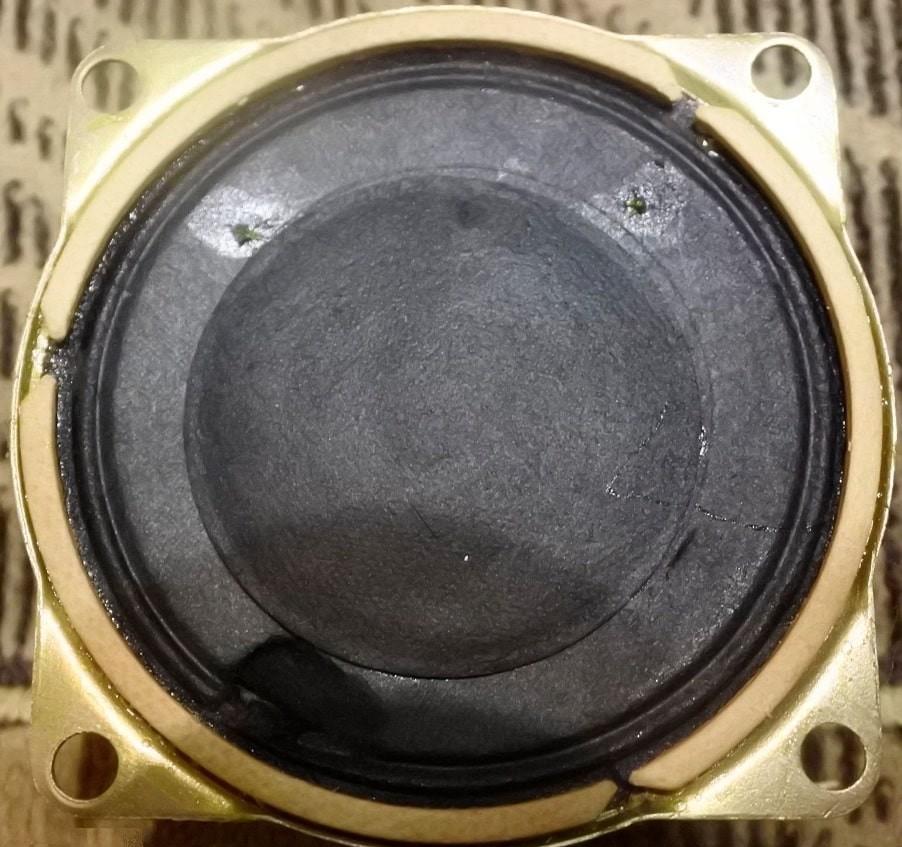

Так же существует модель с керновой магнитной системой, завод изготовитель так же отличается:

Упаковочная коробка:

Листок-вкладыш (паспорт):

Фото прислал: Степан.

Советы по подключению и замене

При подключении динамика 0,25 ГД-2 к усилителю или кроссоверу критически важно соблюдать полярность. Ошибка в подключении (+ к +, - к -) приведет к фазовым искажениям, из-за чего звук станет плоским и лишенным баса, если динамик работает в составе многополосной системы.

Если вам требуется аналог с близкими параметрами, но другими габаритами или мощностью, обратите внимание на динамик 0,2 ГД-1, который также широко используется в советской аппаратуре.

Помните, что данный динамик имеет высокий резонанс (около 310 Гц), поэтому он не способен воспроизводить низкие частоты. Для получения полноценного звучания его необходимо использовать в составе ВЧ-звена с соответствующим фильтром высоких частот.
