Динамик 0,25 ГД-1: характеристики, размеры и аналоги

Акустический динамик модели 0,25 ГД-1 — это классическое советское устройство, обеспечивающее надежное воспроизведение звука в узком частотном диапазоне. Широко применялся в малогабаритных переносных радиоприемниках и портативных аудиосистемах. Благодаря компактным размерам и простоте конструкции, этот «гудок» до сих пор востребован среди радиолюбителей для реставрации vintage-техники или создания специфических акустических систем. Если вам требуется замена, обратите внимание на других серий, например, 0,25 ГДШ-3-8.

Основная особенность 0,25 ГД-1 — сбалансированный, чистый звук с акцентом на голосовой диапазон. Динамик отличается высокой надежностью и долгим сроком службы. Его диаметр и вес позволяют легко интегрировать устройство в различные корпуса без существенной переделки. Ниже приведены подробные технические параметры и габариты.

Таблица характеристик 0,25 ГД-1

Производился на БРЗ «Вега» в городе Бердск. Это широкополосный громкоговоритель электродинамического типа с экранированной магнитной цепью, что минимизирует влияние на другие электронные компоненты приемника.

Технические характеристики 0,25ГД-1:

Эффективный рабочий диапазон частот: 300 – 3000 Гц

Неравномерность АЧХ: 18 дБ

Среднее стандартное звуковое давление: 2 дин/см²

Номинальное электрическое сопротивление: 8 Ом (±0,8 Ом)

Номинальная мощность: 0,25 Вт

Частота основного резонанса: 300 Гц (±30 Гц)

Габаритные размеры: Ø72×29 мм

Масса: 0,07 кг

Описание конструкции 0,25ГД-1

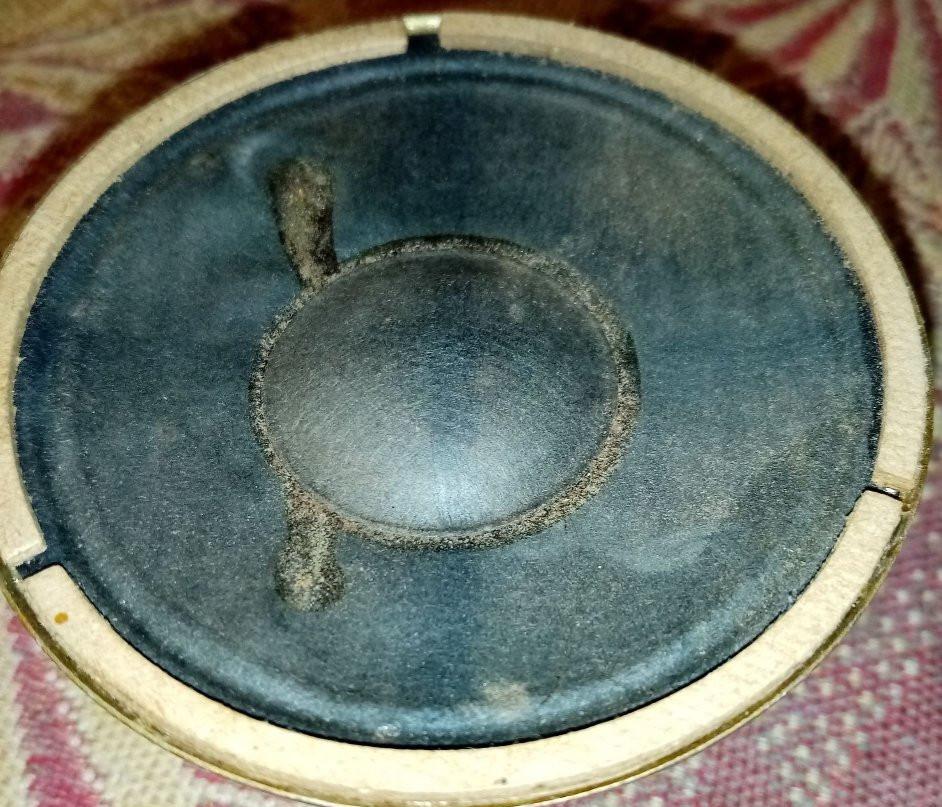

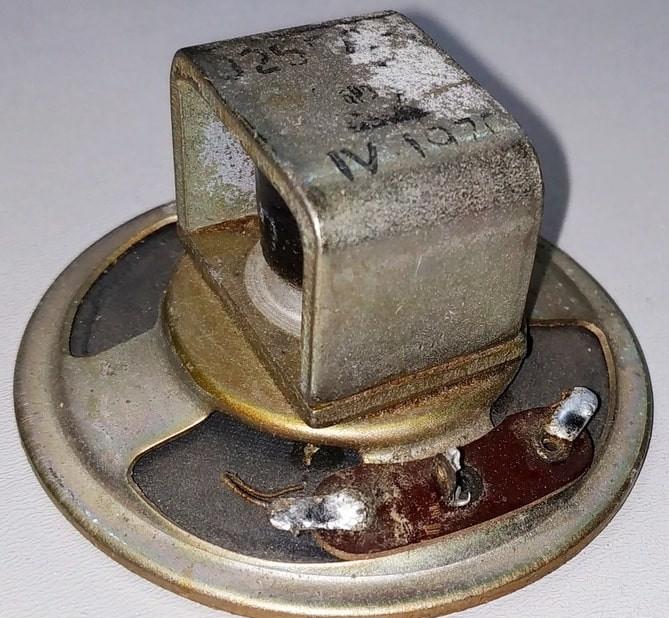

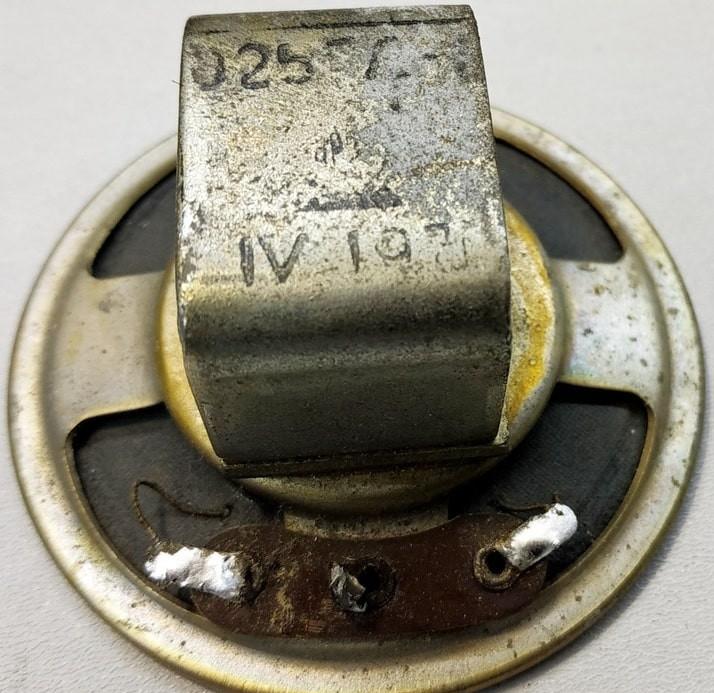

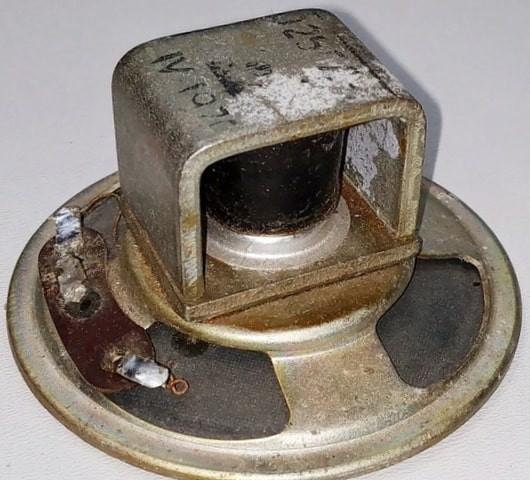

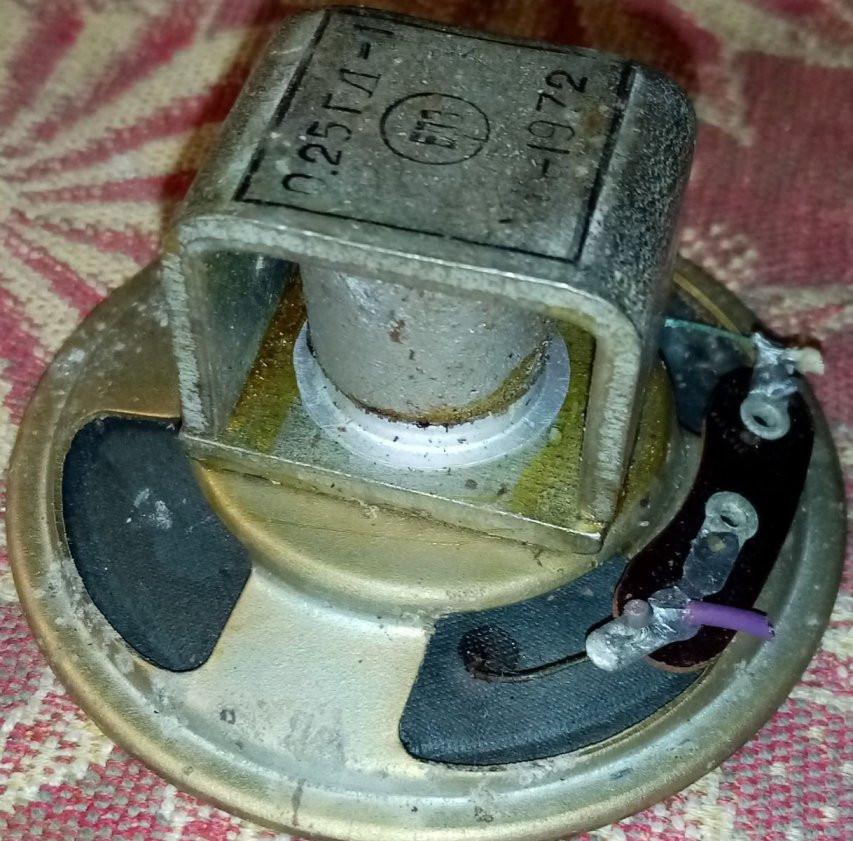

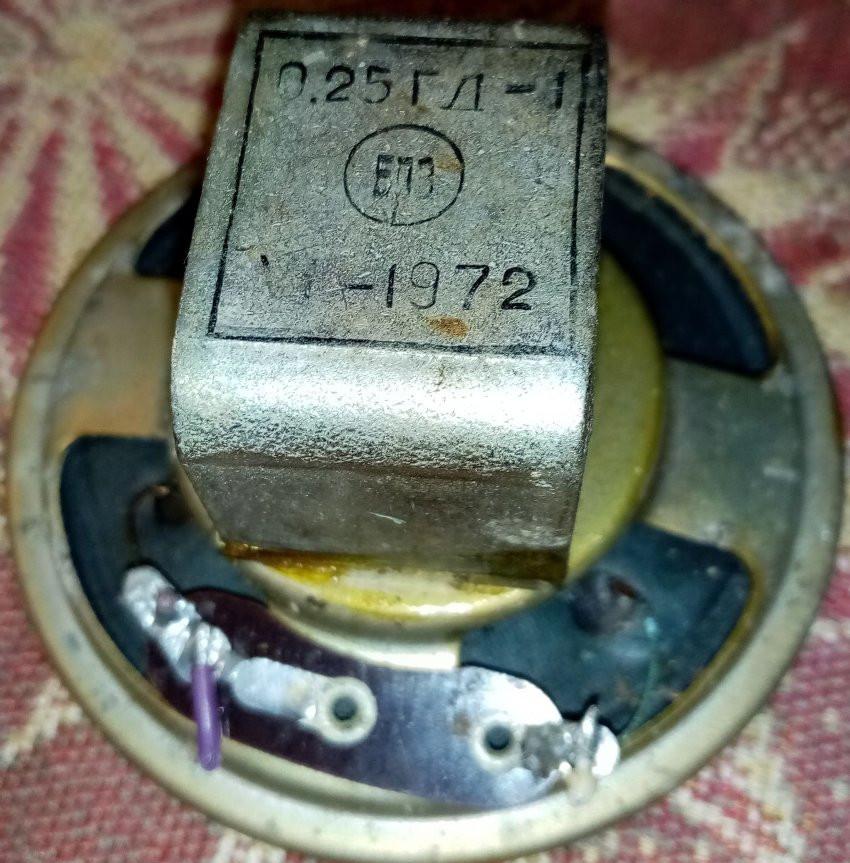

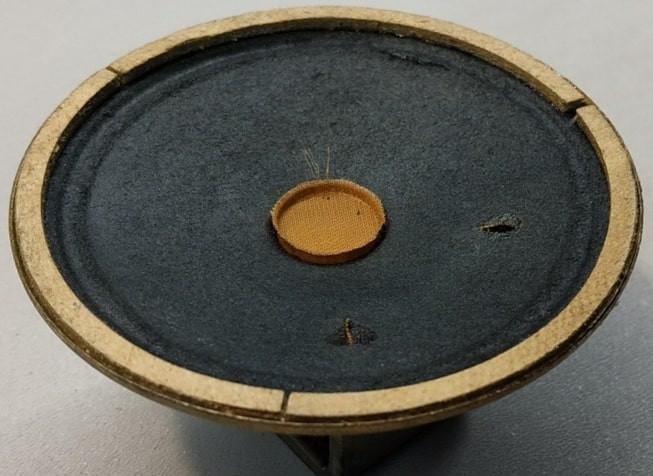

Головка громкоговорителя имеет круглую форму с экранированной магнитной цепью. Диффузородержатель выполнен методом штамповки из стали, что обеспечивает жесткость конструкции. Диффузор с подвесом изготовлен из бумажной массы, а центрирующая шайба — из ткани. В качестве магнита используется керновой АНКО-4 весом 18 г с керном диаметром 12 мм. Сопротивление на постоянном токе составляет 8 Ом (±0,08 Ом).

Фото vega-brz.ru

Аналоги и замена 0,25 ГД-1

При необходимости ремонта или модернизации, динамик 0,25 ГД-1 можно заменить другими широкополосными головками. Прямой аналог по размеру и мощности — динамик 1 ГД-28, который часто встречается в аналогичной аппаратуре. Также в качестве замены иногда используют более мощные модели, такие как 50 ГДН-1-8 (35 ГД-1), однако они требуют изменения акустического оформления корпуса из-за больших габаритов и иных резонансных частот. Для точной замены в старых приемниках лучше искать именно 0,25 ГД-1 или его модификации от БРЗ «Вега».
