Динамик 0,1 ГД-9: характеристики, размеры и применение

Акустическая головка модели 0,1 ГД-9 — это советский широкополосный громкоговоритель, разработанный для использования в миниатюрной бытовой радиоаппаратуре. В отличие от современных мощных систем, этот динамик не предназначен для глубоких басов или профессиональных студий. Его основная ниша — карманные и переносные радиоприемники, работающие в помещениях и на открытом воздухе. Если вы ищете замену для старого устройства, стоит рассмотреть более современные аналоги, например, динамик 0,5 ГДШ-9-8, который обладает большей мощностью и надежностью.

0,1 ГД-9 относится к категории среднечастотных и широкополосных драйверов. Его частотный диапазон (20–5000 Гц) и низкая мощность (0,1 Вт) исключают возможность воспроизведения качественного «аудиофильского» звучания. Вместо этого динамик обеспечивает разборчивую речь и средний диапазон, что было критически важно для качества связи в радиоприемниках прошлых лет. Диффузородержатель выполнен штамповкой из стали, а сам диффузор — из бумажной массы с пропиткой, что обеспечивает достаточную жесткость при малой массе.

Динамик имеет диаметр 90 мм (3,5 дюйма) и оборудован средним по размеру магнитом диаметром 30 мм. Это позволяет ему вписаться в компактные корпуса таких приемников, как «Рубин» и «Этюд». Модель славится своей долговечностью и стабильностью параметров даже при длительной эксплуатации. Звуковая катушка имеет отвод от середины, что упрощало схемотехнику некоторых приемников того времени. Для сравнения, более мощные модели, такие как динамик 1 ГД-9, часто использовались в более крупных стационарных аппаратах.

Расшифровка модели проста: «0,1» указывает на номинальную мощность в ваттах, а «ГД» — на тип громкоговорителя динамического. Полярность у динамика средняя, что является стандартом для большинства советских компонентов. При подключении важно учитывать, что динамик начинает работать уже при мощности от 0,01 Вт, однако номинальная мощность составляет всего 0,1 Вт, а предельная шумовая — 0,25 Вт.

Технические параметры и размеры динамика 0,1 ГД-9

Ниже приведена таблица с основными характеристиками, которые помогут при подборе акустического оформления или замене компонента.

Назначение: применение во встроенных открытых акустических системах миниатюрной переносной и карманной бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе.

Технические характеристики 0,1ГД-9:

Эффективный рабочий диапазон частот: 450 – 3150 Гц

Неравномерность АЧХ: 18 дБ

Среднее стандартное звуковое давление: 0,18 Па

Номинальное электрическое сопротивление: 60 Ом

Номинальная мощность: 0,1 Вт

Предельная шумовая мощность: 0,25 Вт

Габаритные размеры: Ø50×14 мм

Масса: 0,0165 кг

Описание 0,1ГД-9

Головка громкоговорителя электродинамического типа, среднечастотная, круглая. Диффузородержатель изготовлен штамповкой из стали. Диффузор с подвесом — из бумажной массы с пропиткой. Центрирующая шайба изготовлена из ткани, пропитанной раствором бакелитового лака. Устанавливался в радиоприемник “Рубин” и “Этюд”. Звуковая катушка с отводом от середины.

При поиске замены для 0,1 ГД-9 в самодельных проектах или при ремонте vintage-техники, обратите внимание на динамик 0,2 ГД-1, который имеет схожие габариты и может подойти для некоторых конструкций без существенной переделки корпуса.

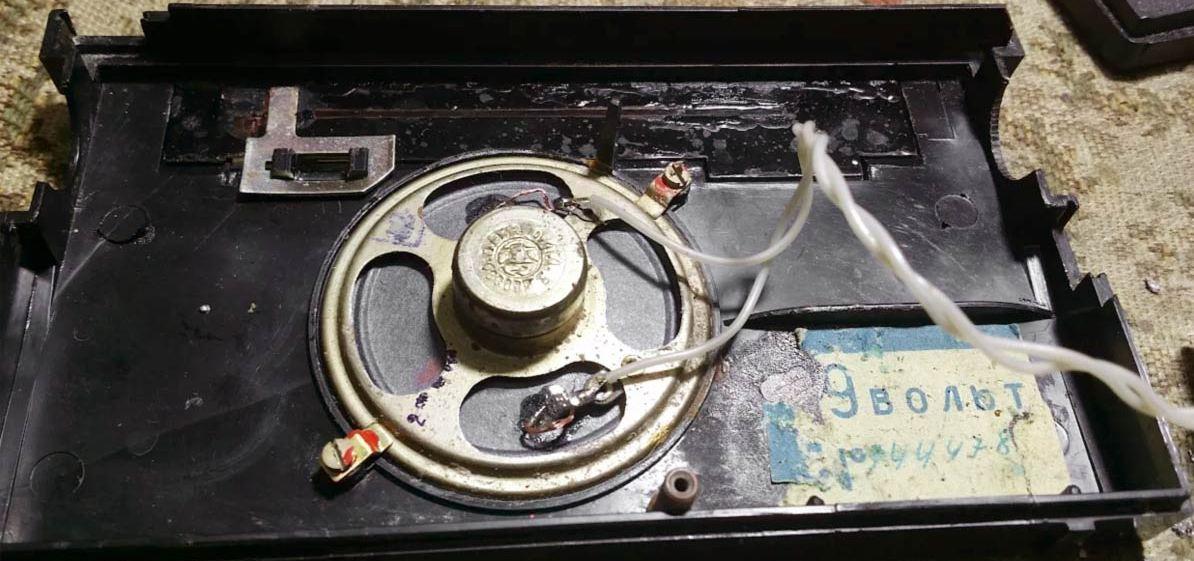

Фото прислал
