Yamaha NS-630

3-х полосная акустическая система закрытого типа. Выпускалась в 1973 году. NS-630 является младшей моделью в данной линейки акустики NS-650 и отличается применяемым НЧ динамиком, здесь он 8″. YAMAHA – акустические системы.

Характеристики NS-630:

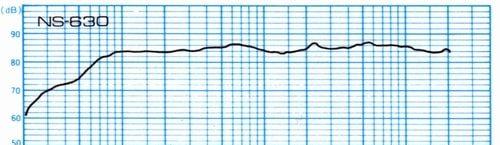

Диапазон воспроизводимых частот: 45 – 20000 Гц

Чувствительность: 86 дБ/Вт/м

Сопротивление: 8 Ом

Максимальная мощность: 40 Вт

Установленные динамики:

НЧ: 200 мм, JA-2055

СЧ: 120 мм, JA-1201

ВЧ: JA-0508

Частота раздела фильтра с крутизной 12 дБ/окт: 600 Гц и 5000 Гц

Внешние размеры (ВхШхГ): 500х280х256 мм

Масса: 11,5 кг

Обзор NS-630

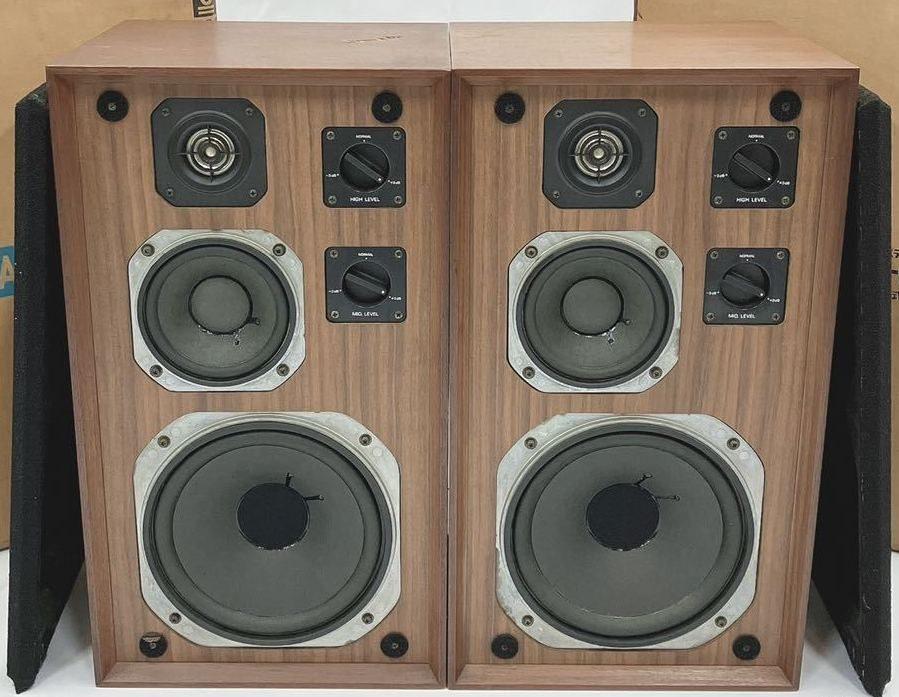

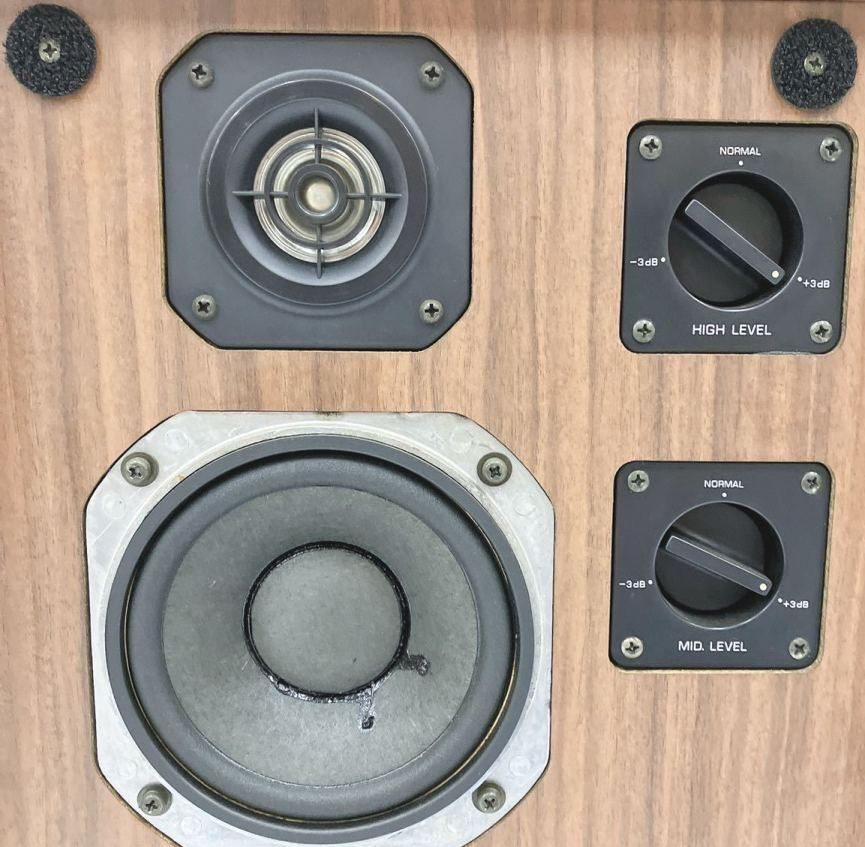

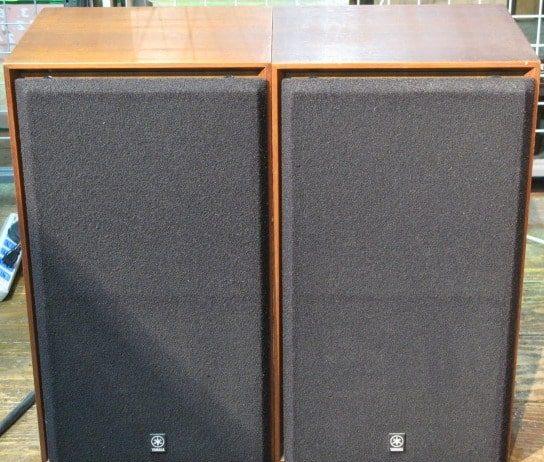

Корпус изготовлен из фанеры толщиной 18 мм. Лицевая панель закрывается грилем. Задняя стенка съемная. На передней панели расположены регуляторы уровня средних и высоких частот с плавной регулировкой. СЧ и ВЧ динамики установлены в симметричных положениях на поверхности панели, что позволяет избежать аберраций в характеристиках из-за дифракции и получить ровную АЧХ.

В высокочастотном диапазоне используется купольный громкоговоритель JA-0508. Мембрана изготовлена из дюралюминиевой фольги толщиной 30 мкм и она напрямую соединена с краем намотки звуковой катушки из алюминиевого плоского провода, каркас отсутствует. Для получения хороших высокочастотных характеристик между мембраной и керном используется тормозной элемент из вспененного уретана. Для воспроизведения средних частот используется JA-1201 – 12-сантиметровый конусный динамик. Звуковая катушка термостойкая диаметром 42 мм. Низкая резонансная частота 85 Гц.

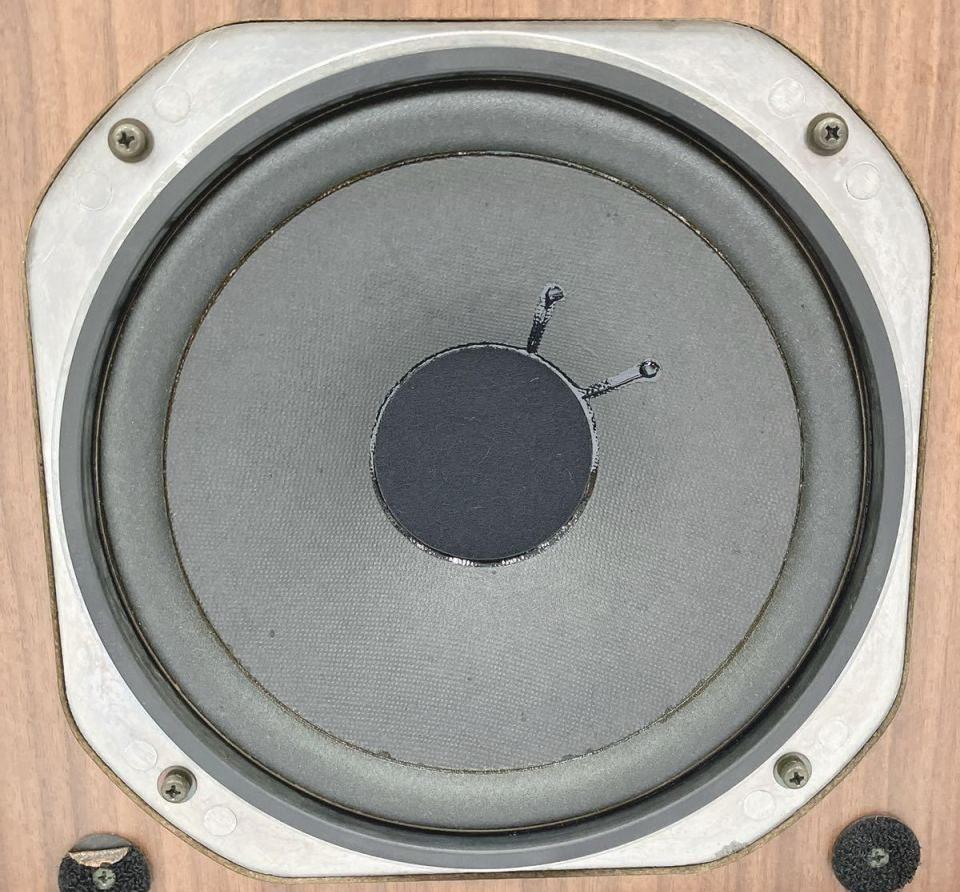

Для низкочастотного диапазона используется динамик JA-2055. Fs=30 Гц, Qts=0,3. В корпусе АС частота резонанса поднимается до 45 Гц. Звуковая катушка диаметром 52 мм и высотой намотки 20 мм. Для изоляционного покрытия используется термореактивная полиэфиримидная смола, а для клея катушки – эпоксидная смола. В магнитной цепи используется ферритовый магнит диаметром 120 мм. Для предотвращения излишних высоких частот на пыльник наклеен войлок.

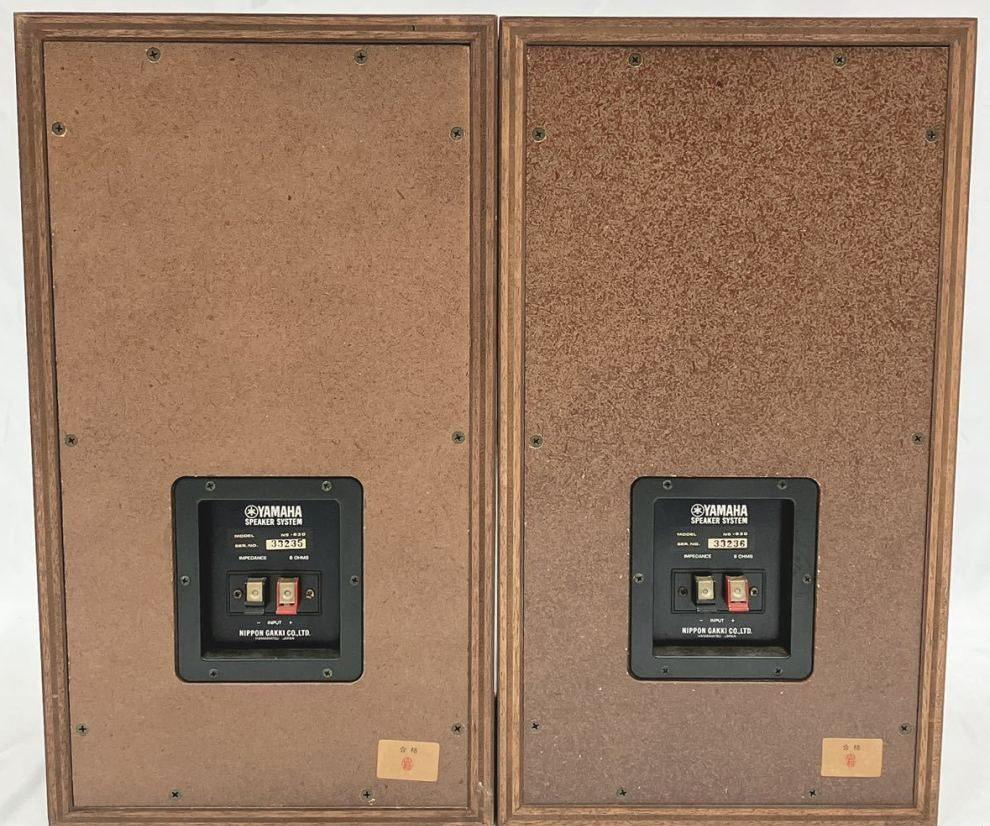

Клеммная колодка на задней панели.
