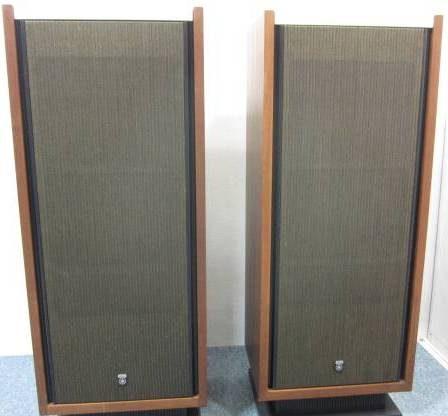

Yamaha NS-550

2-х полосная акустическая система, разработанная Yamaha на основе фундаментальных исследований динамиков NS, нацеленная на получение звука с богатой музыкальностью и четкой разрешающей способностью. Изготавливалась модель в 1973 году.

Характеристики NS-550:

Диапазон воспроизводимых частот: 60 – 18000Гц

Уровень звукового давления (стандарт JIS): 91 дБ/Вт/м

Максимально допустимая входная мощность: 36 Вт

Сопротивление: 8 Ом

Низкочастотный динамик: JA-3505B

Высокочастотный динамик: JA-0505

Частота раздела кроссовера: 5000 Гц (12 дБ/окт)

Размеры (ВхШхГ): 1021х402х303 мм

Вес: 32,5 кг

Описание Yamaha NS-550

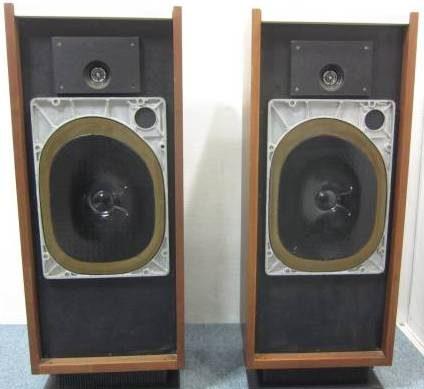

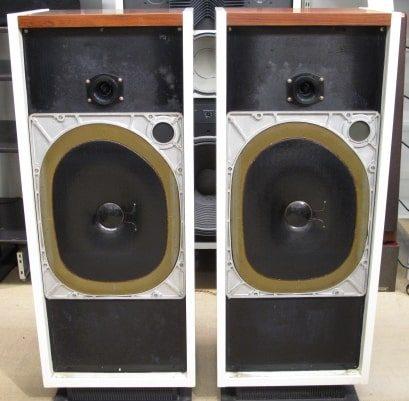

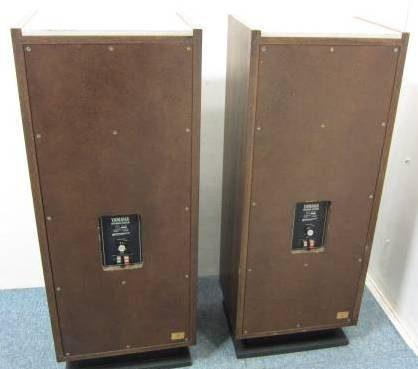

Герметичный корпус для экономии площади выполнен по типу tall-boy, что было редкостью в то время. Ребра боковых панелей покрыты белоснежным полиэстером, а боковые панели фанерованы шпоном американского ореха и покрыты маслом. НЧ динамик закреплен по центру лицевой панели, в его раме может крепится ВЧ динамик, но он установлен над НЧ.

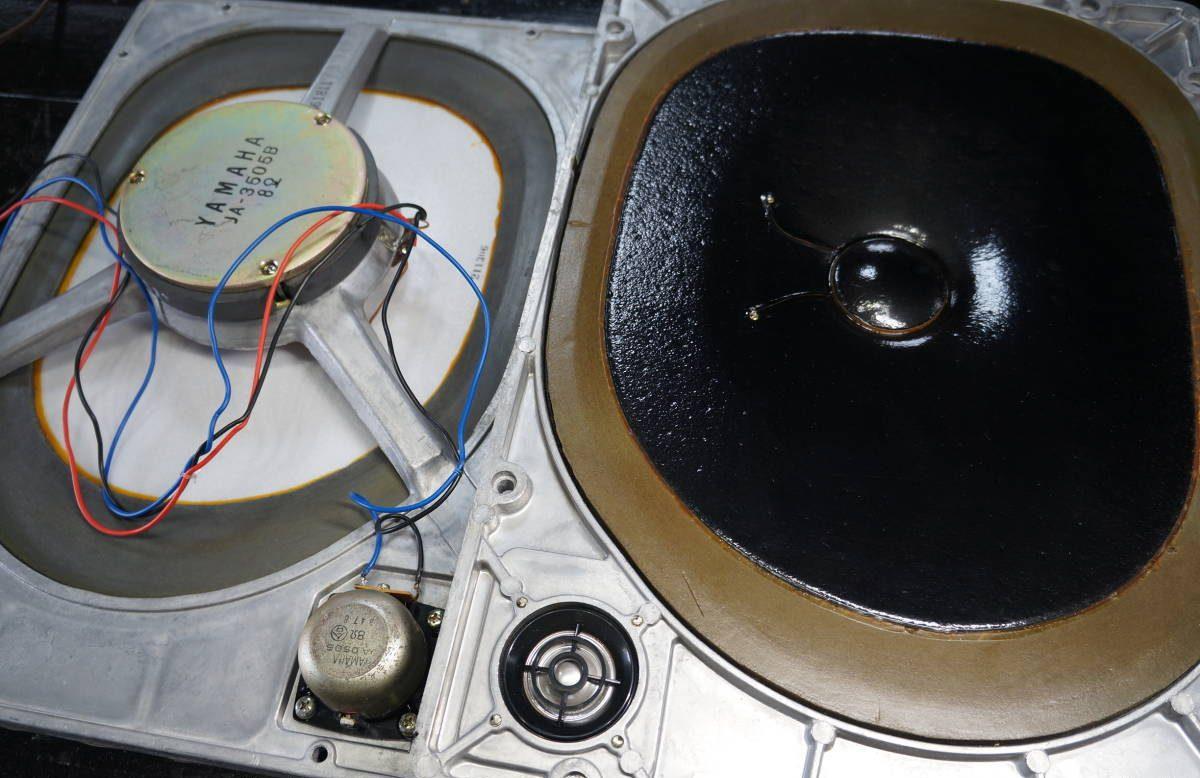

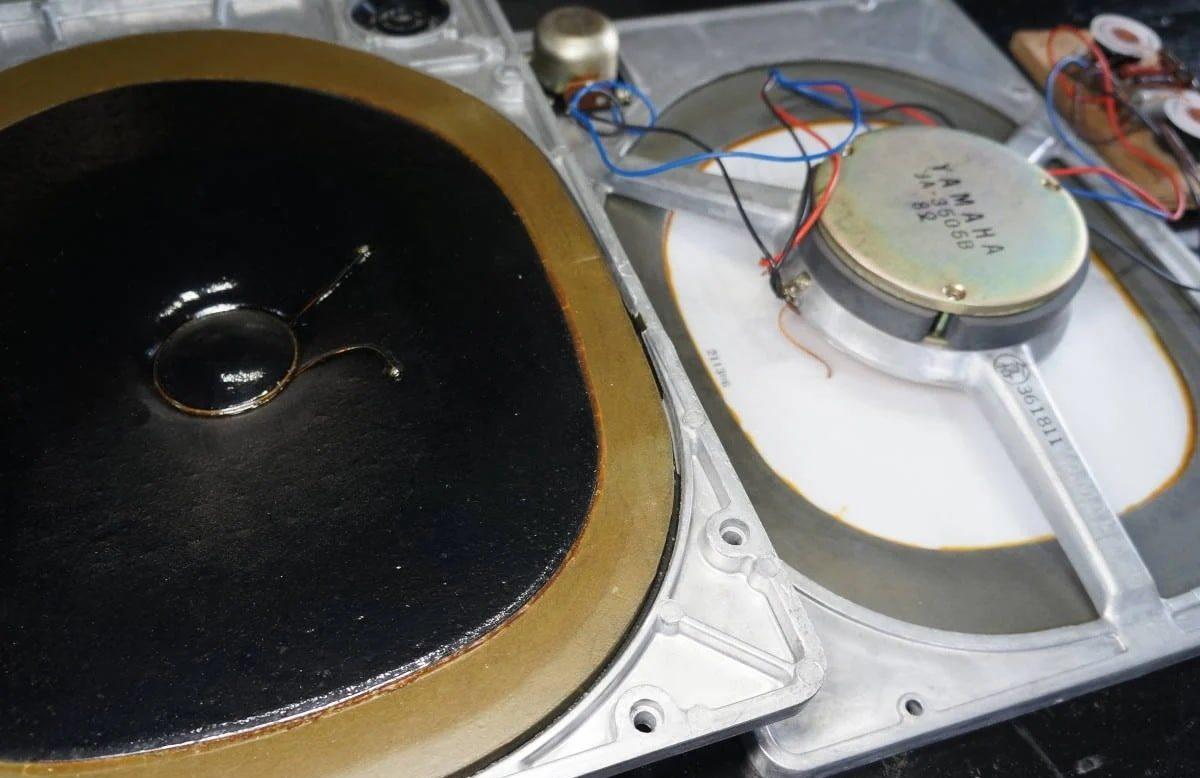

В низкочастотном диапазоне используется модель громкоговорителя JA-3505B. Это НЧ-динамик типа NS, с уникальной запатентованной конструкцией. Звуковая катушка диаметром 52 мм намотана плоским алюминиевым проводом.

Высокочастотный диапазон оснащен твитером JA-0505 с коротким рупором. Мембрана изготовлена из фольги толщиной 30 мкм, а для облегчения подвижной системы излучатель напрямую соединне со звуковой катушкой, которая так же намотана плоским алюминиевым проводом. На керне установлен уретановый демпфирующий элемент для обеспечения превосходных высокочастотных характеристик.

В фильтре катушки индуктивности с сердечником намотаны проводом диаметром 0,8 мм. Конденсаторы применены только полипропиленовые.
