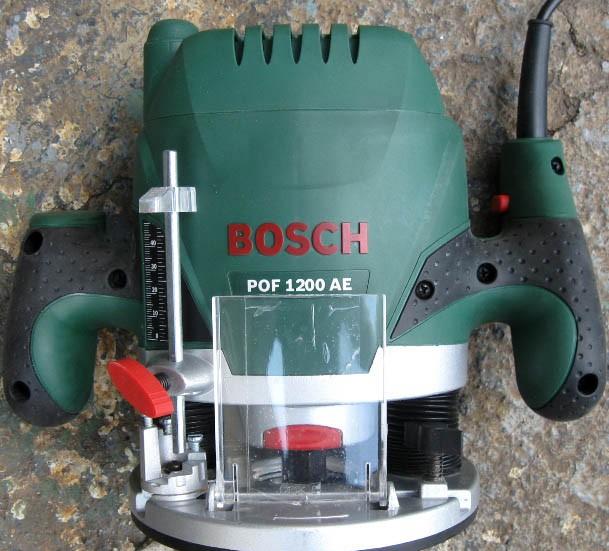

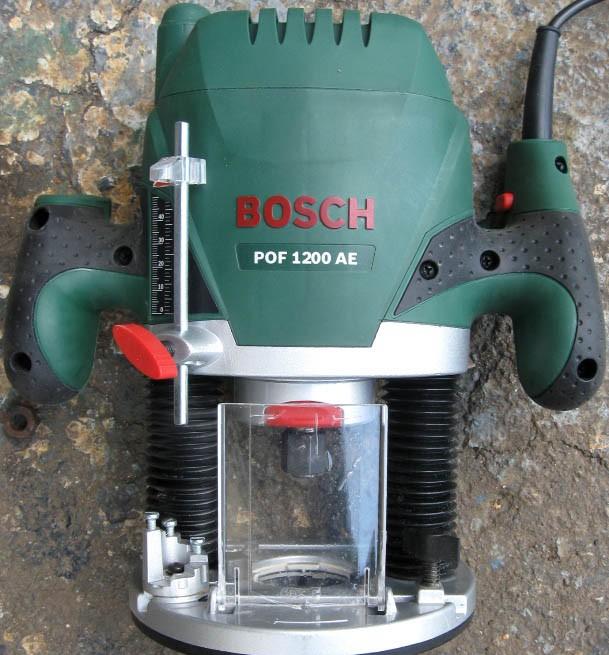

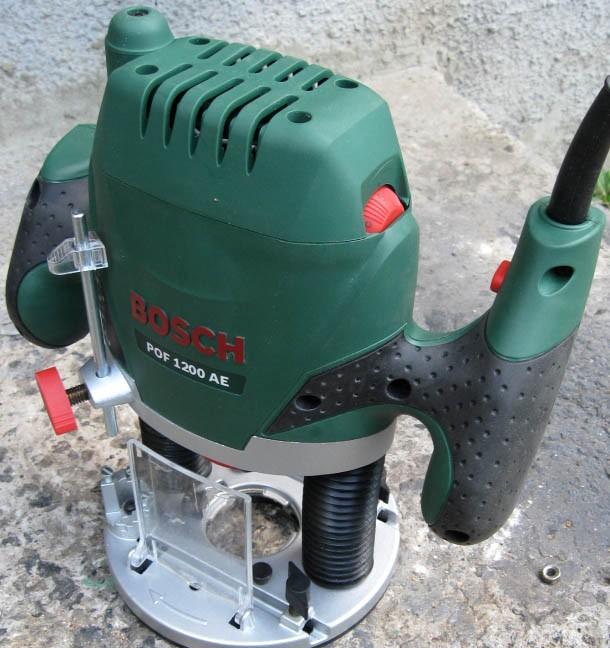

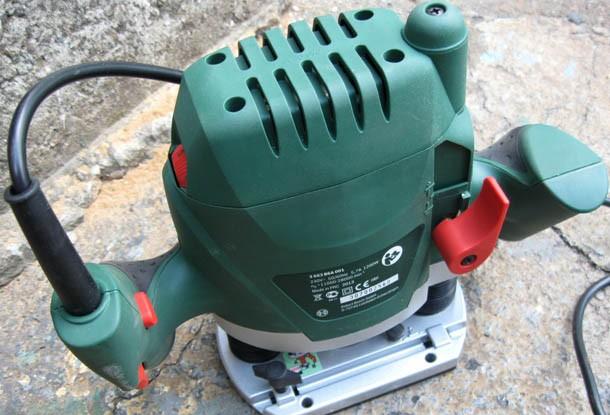

Вырезание круглых форм из дерева, фанеры или ДСП раньше были проблемными работами. Приобрел фрезеровальную машину BOSCH PОF 1200 АЕ. Конечно, с помощью такого аппарата можно сделать очень многое, но остановлюсь пока на кругах, а именно на вырезание отверстия под динамик.
Идею своей работы я почерпнул из этой статьи. В ней очень доступно рассказывается о том, как сделать выборку по динамик. В основном все я сделал так же, но кое-что изменил и немного о этих изменениях.

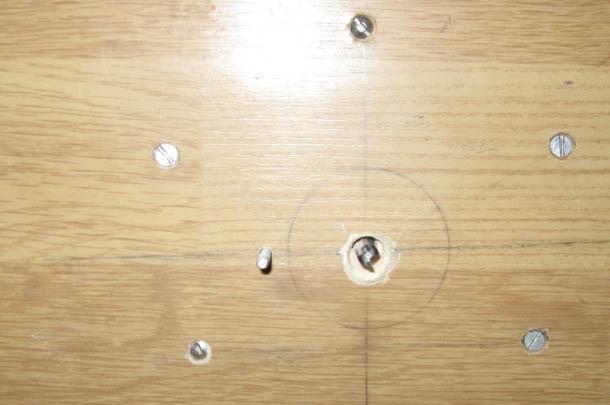

В моем фрезере есть приспособление для вырезания кругов, но оно пригодно только для диаметров от 21 см, а в случае с динамиками встречаются и 5 см экземпляры. Поэтому я сделал специальную накладку на быструю руку. Она состоит из двух частей: 1 – основанная часть из ламината; 2 – прослойка для удержания винта, которым устанавливается радиус круга, она из ДВП. Накладка вырезана с расчетом на диаметр до 23 см.

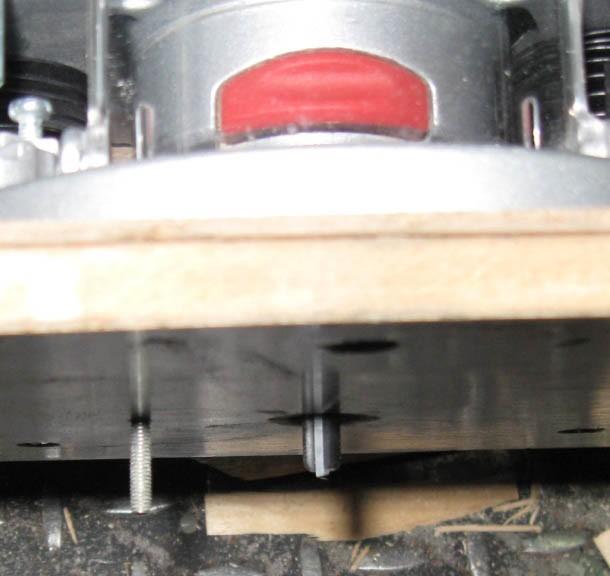

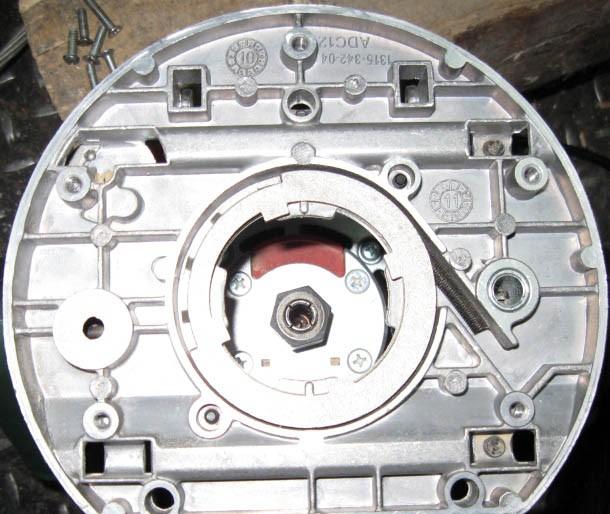

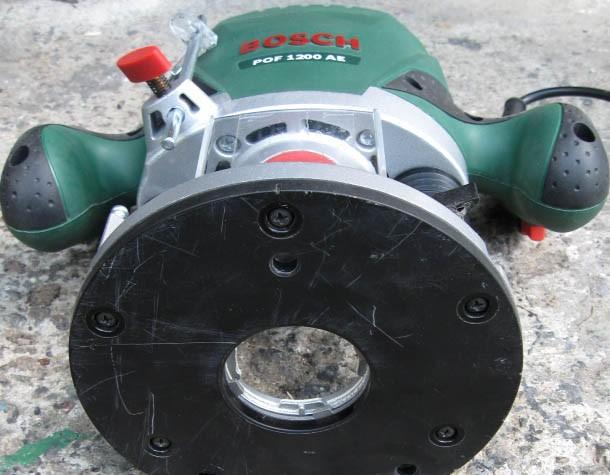

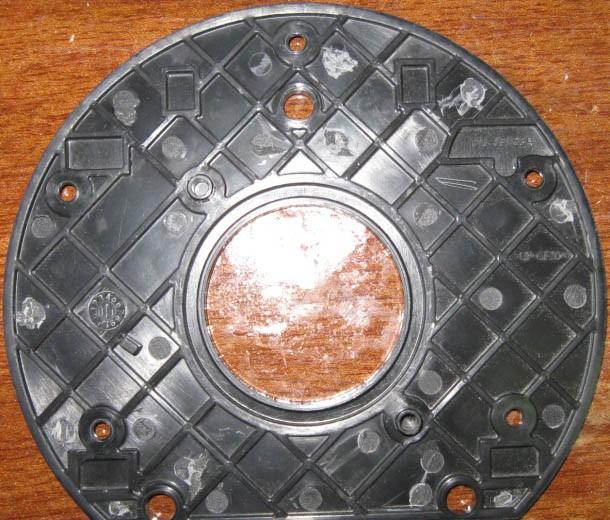

Основная часть вместе с прослойкой прикручивается к фрезеру, с него нужно предварительно снять стандартный кожух. Винты с потайной головкой, естественно заподлицо. Винт, которым задается радиус, я также выбрал с потаем и также посадил заподлицо. Дно фрезера без накладки имеет ребристую поверхность и для этого, чтобы размечающий наш винт не выпадал, я положил прослойку из ДВП.

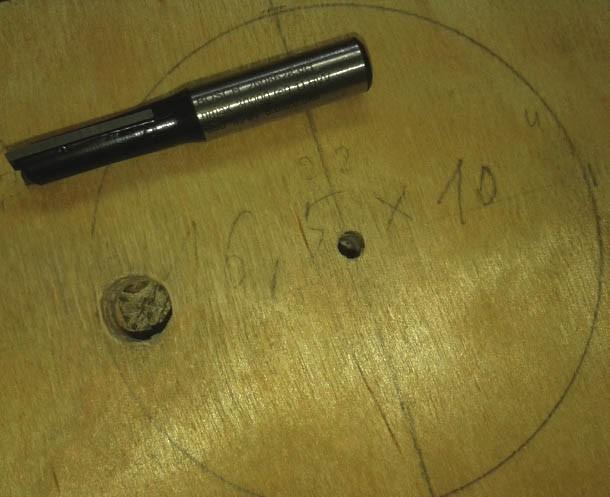

Теперь хотелось бы остановится на разметке поверхности под вырезание круга. Пословица «Семь раз отмерь, один раз отрежь» здесь будет очень кстати. Дело в том, что выставлять фрезу (теперь имею в виду режущий элемент а не саму машину) нужно не по центру расчерченного круга.

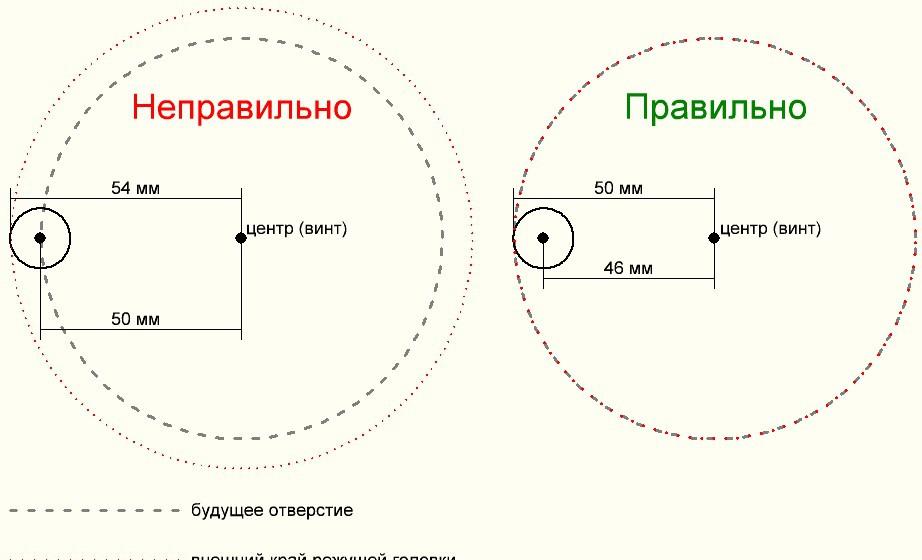

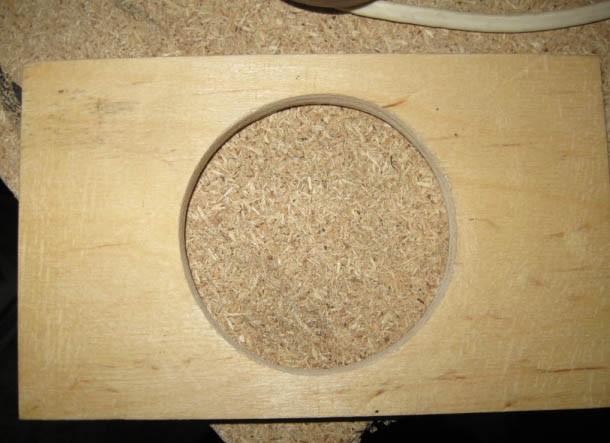

На рисунке выше показано как нужно вырезать. Например, нужно вырезать круглое отверстие (под динамик) диаметром 100 мм, радиус 50 мм. Центр (наш винт), вокруг него будет вращаться режущая головка, поэтому центр будущего отверстия совпадает с центром винта и его двигать никуда не нужно, т.е. какой бы он толщины не был, это значение мы не учитываем. А вот режущая головка, в моем случае имеет диаметр 8 мм, и если выставить ее на линии разметки, то в итоге получим отверстие больше, чем нам нужно, а именно: фреза 8/2=4 мм, радиус 50+4=54 мм, диаметр 54+54=108 мм. Чтобы такого не случилось, я выставляю рассчитываемое расстояние с учетом диаметра режущей фрезы: фреза 8/2=4 мм, радиус 50-4=46 мм. Расстояние между центром установочного винта и центром фрезы будет равно 46 мм. В итоге получим диаметр 100 мм. 46+46=92, 92+8 мм фрезы = 100 мм. Если нужно вырезать нужный круг а не отверстие, то схема та же, только рассчитывать нужно наоборот с запасом.
