Восстановление фильтра 50 АС-022 Амфитон (100 АС-022 Амфитон)

50АС-022 Амифтон и 100АС-022 Амфитон отличаются мало чем. У первой АС диффузор на НЧ белого цвета, в остальном все так же. При смене ГОСТа, акустической системе изменили параметр по мощности и она стала называться по-другому. Одно чем отличаются АС – это фильтр, но как выяснилось, не всегда.

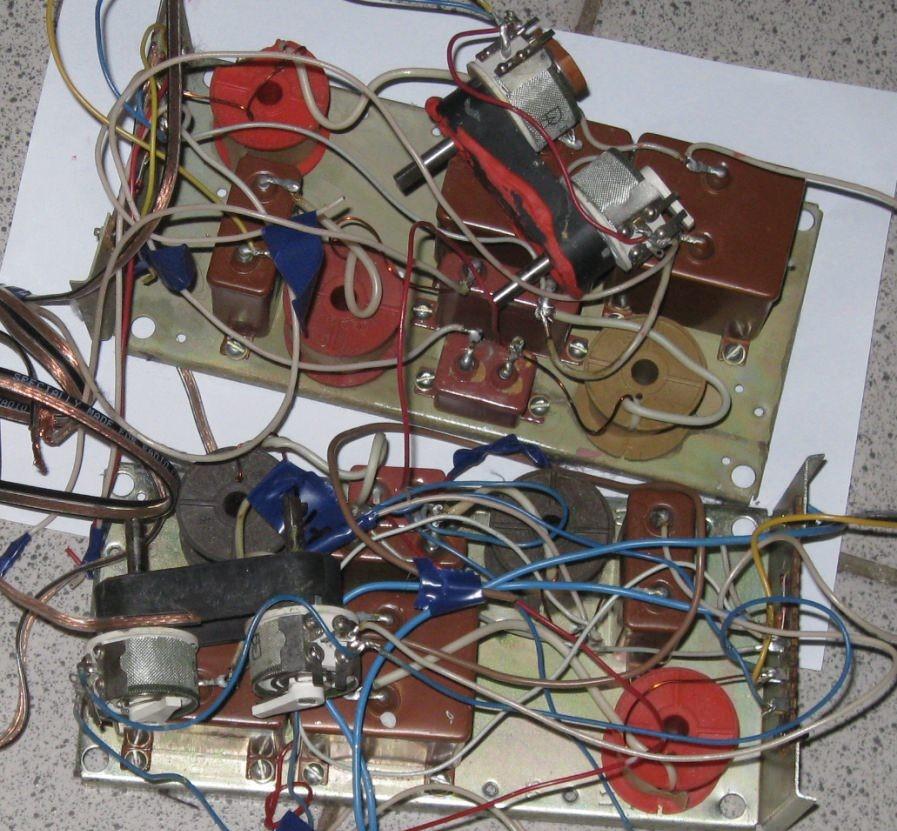

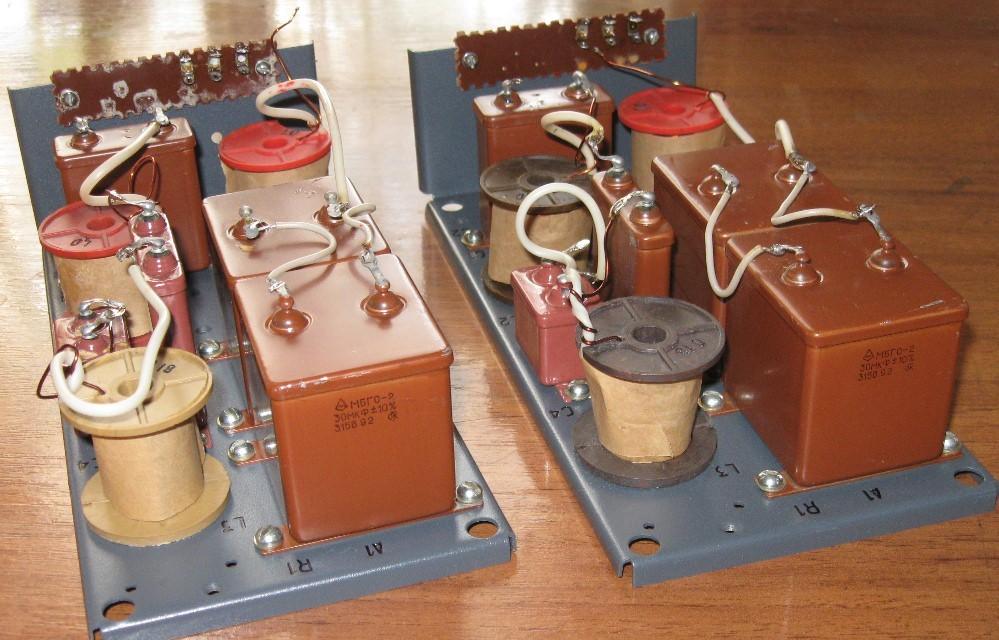

Фильтры после получения и распаковки:

Есть два типа фильтра, отличаются они не так кардинально по деталям, порядки те же, а вот включение ВЧ динамика разное. У меня фильтр был от 100АС-022, и он соответствовал схеме из паспорта, за исключением резистора R1. У 50АС-022 все тоже самое, только есть этот резистор. Но что интересно на шасси фильтра есть места под схему из книги и даже указаны номер деталей.

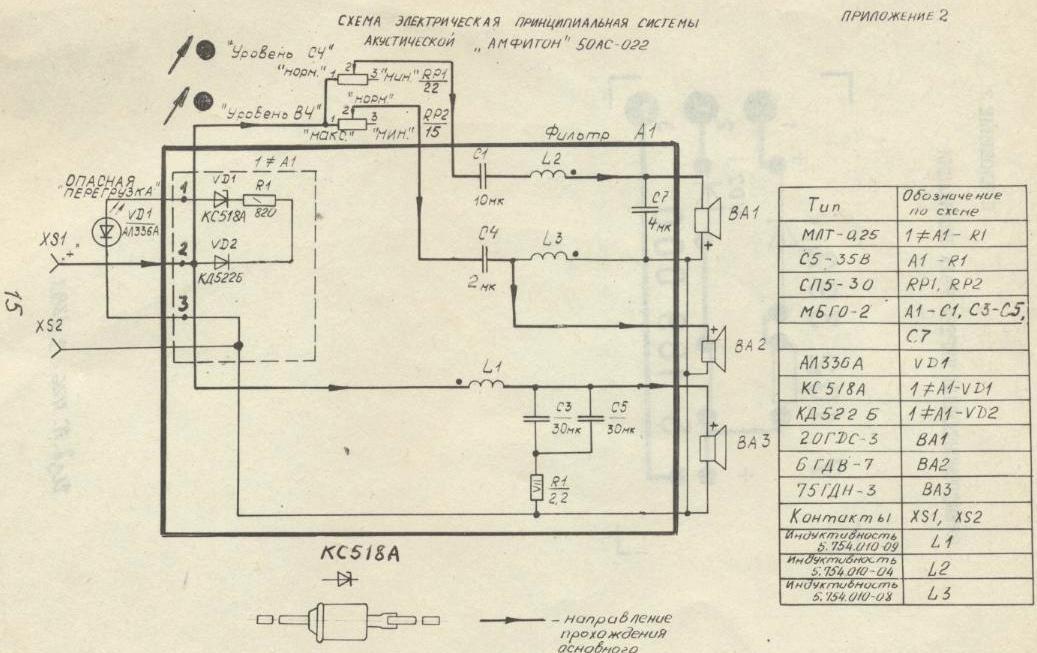

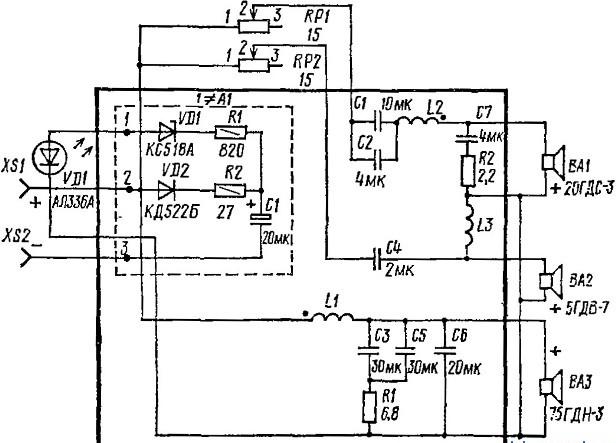

Схема из паспорта:

Схема из книги Алдошиной:

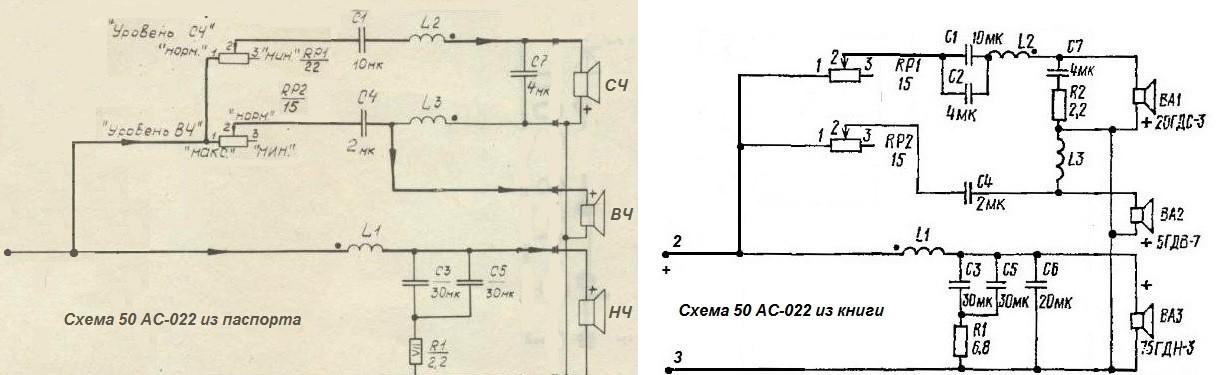

Паспортная и книжная схема фильтров без индикации:

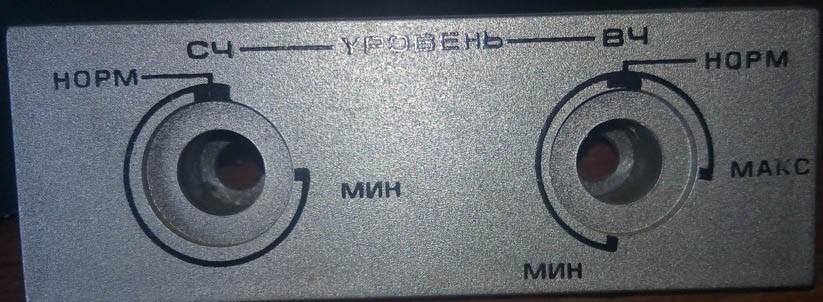

Фильтр было решено восстановить без индикации и регуляторов СЧ и ВЧ. Индикацию просто выпаиваем, а вот с регуляторами не так просто. Нельзя просто так взять и выбросить регуляторы СЧ и ВЧ, потому что чувствительность СЧ и ВЧ не будет погашена по отношению к НЧ динамику. По этому я прошелся тестером по паре регуляторов и записал все в таблицу. Использовал два тестера. Первый имеет погрешность 0,3 Ома, второй 0,8 Ом. По накладке смотрим, где у нас положение “НОРМ”, его и возьмем на наше будущее сопротивление.

	Регуляторы СЧ			Регуляторы ВЧ
	1	2		1	2
МИН	19,9	23,85	МИН	14,05	15
30	14,2	19,6	45	9,9	10,35
45	8,7	11,8	НОРМ	5,7	5,85
НОРМ	1,3	3,6	МАКС	1,2	1,55

Я выбрал примерно усредненное значение, для СЧ 1,5 Ом, для ВЧ – 5,8 Ом. Схему я выбрал из книги, она мне показалась более правильной. НЧ там зарезаны сильнее, СЧ по низким и высоким так же немного сильнее режутся.

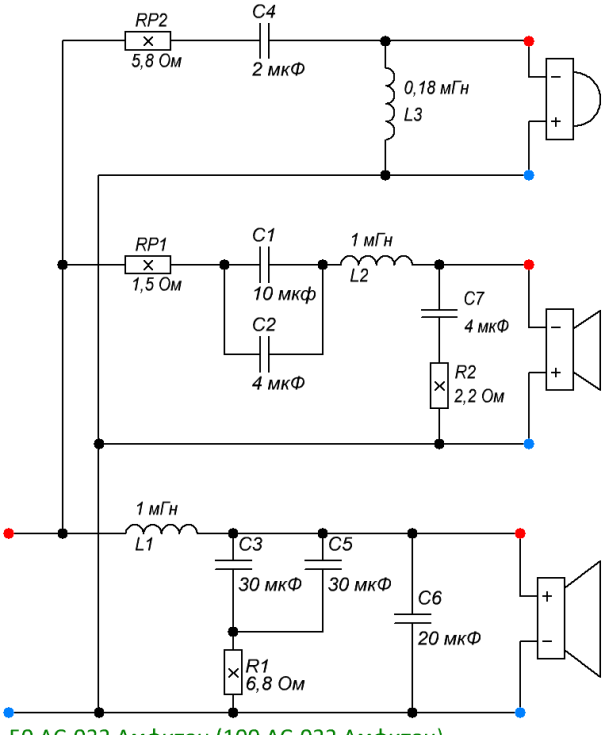

Схема фильтра подойдет как для 50АС-022 так и для 100АС-022. Здесь индикация отпаяна, регуляторы заменены на гасящие резисторы, которым соответствовали регуляторы в положении “НОРМ”:

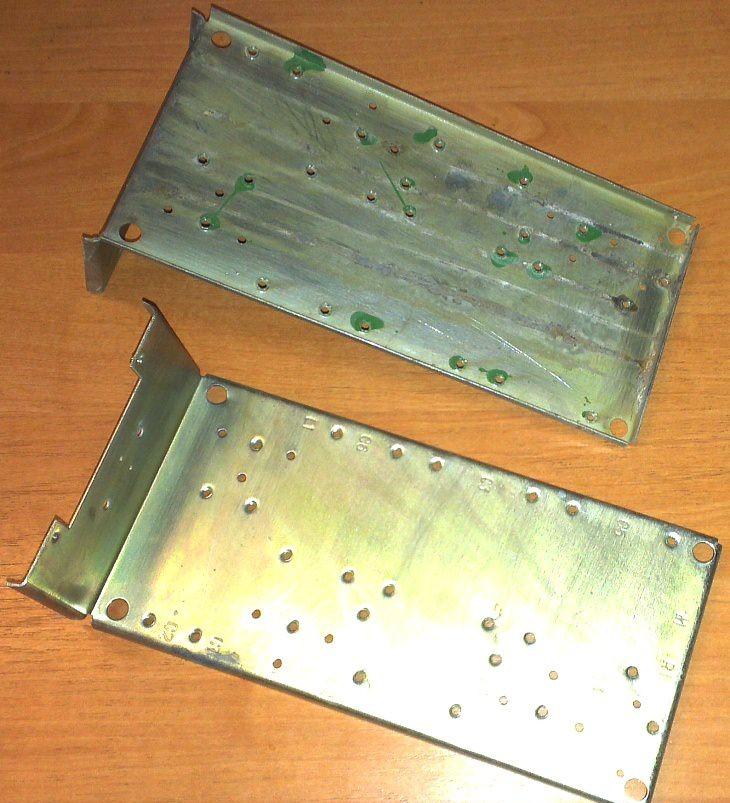

Шасси было очищено от грязи и покрашено. Кстати замена металла на дерево такая же затея как замена проводов на акустические и равна нулю. Имеет лишь смысл, если фильтр полностью переделывается. У нас чисто восстановления по заводской схеме.

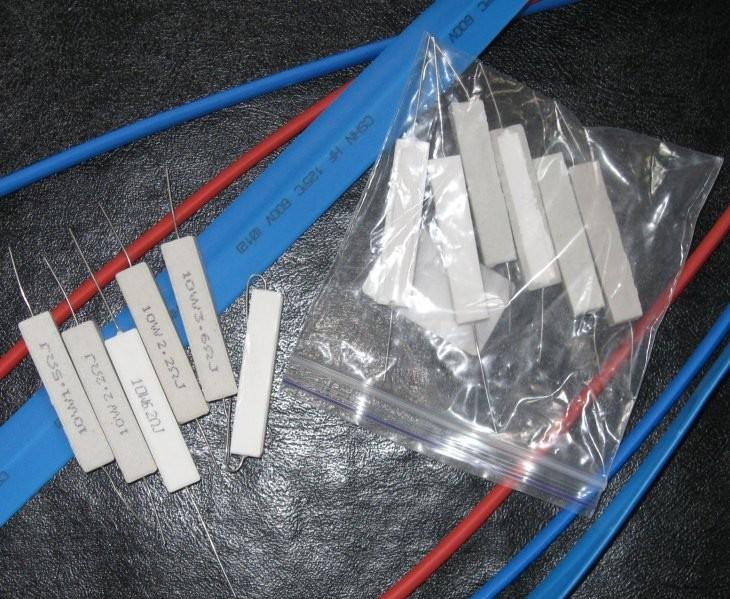

Конденсаторы я взял МБГО, чтобы не возится с лишним креплением. Хотя лучше берите пленочные, но тогда уже имеет смысл развести плату заново. Резисторы взял белые цементные на 10 Вт. Резисторы предварительно затянул в термоусадку, хотя на них мощности почти не будет и можно было взять не такие мощные. Чтобы добиться нужно значения я соединял два резистора, что на самом деле является одним.

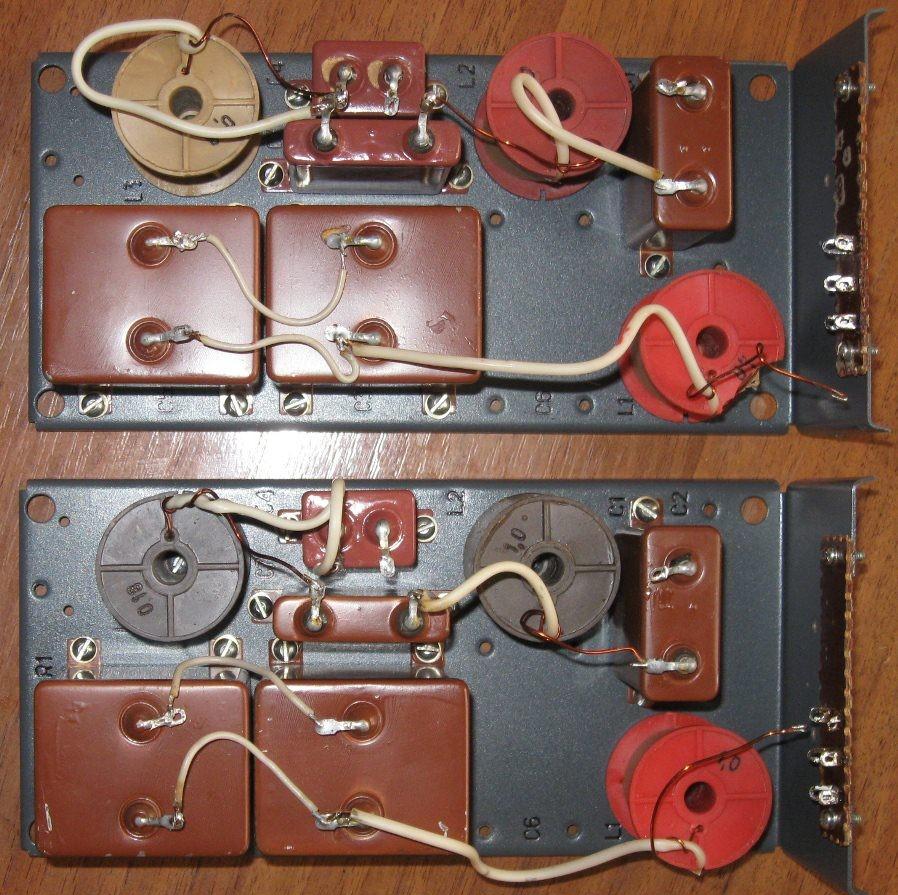

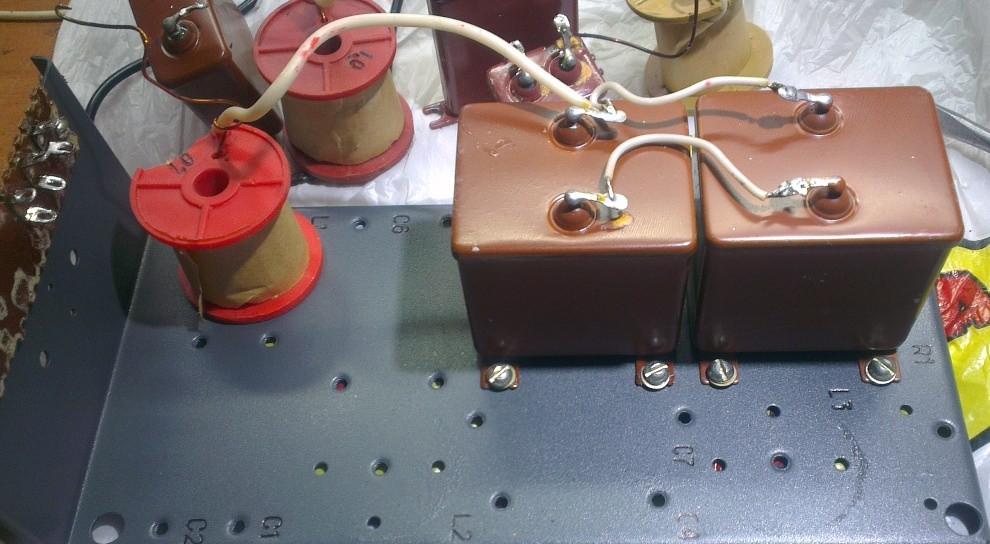

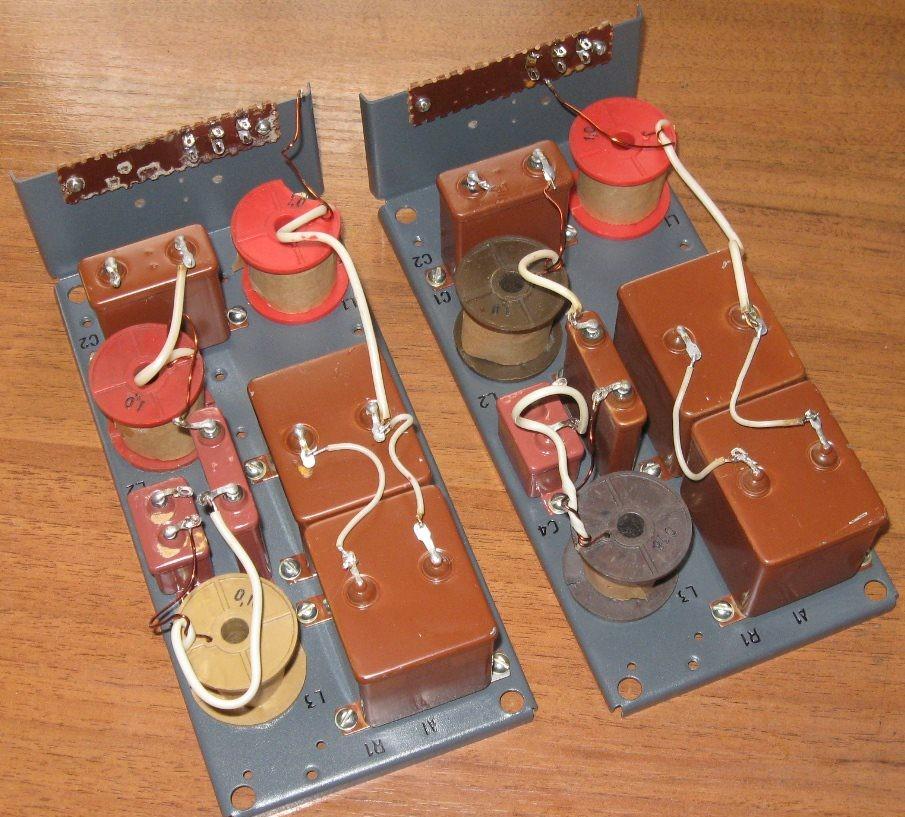

Ниже показан фильтр, который стоял в 100 АС-022, он лишен нескольких деталей, причем с завода:

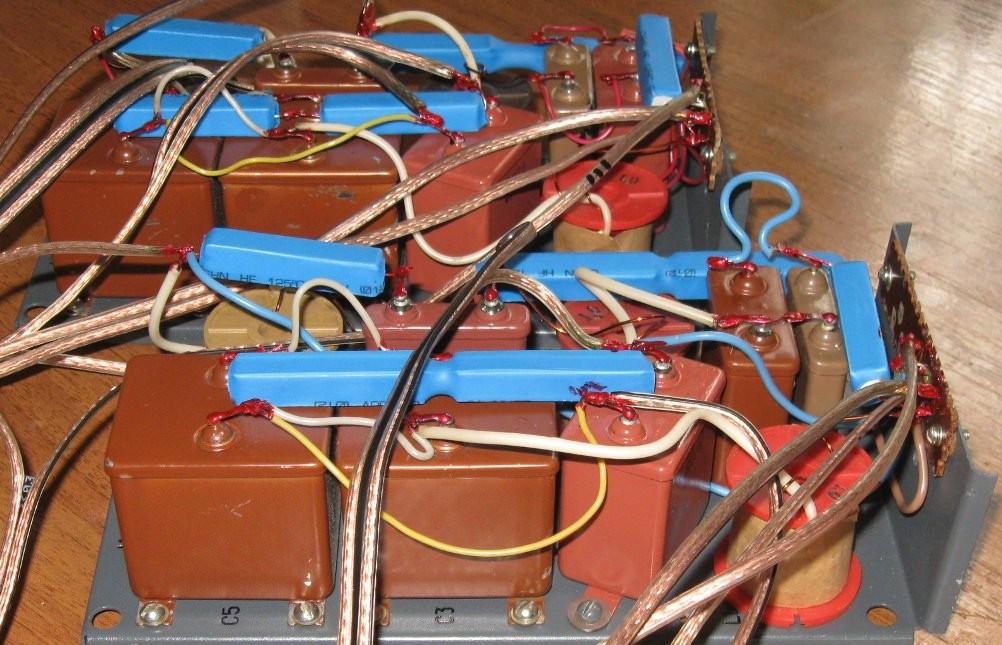

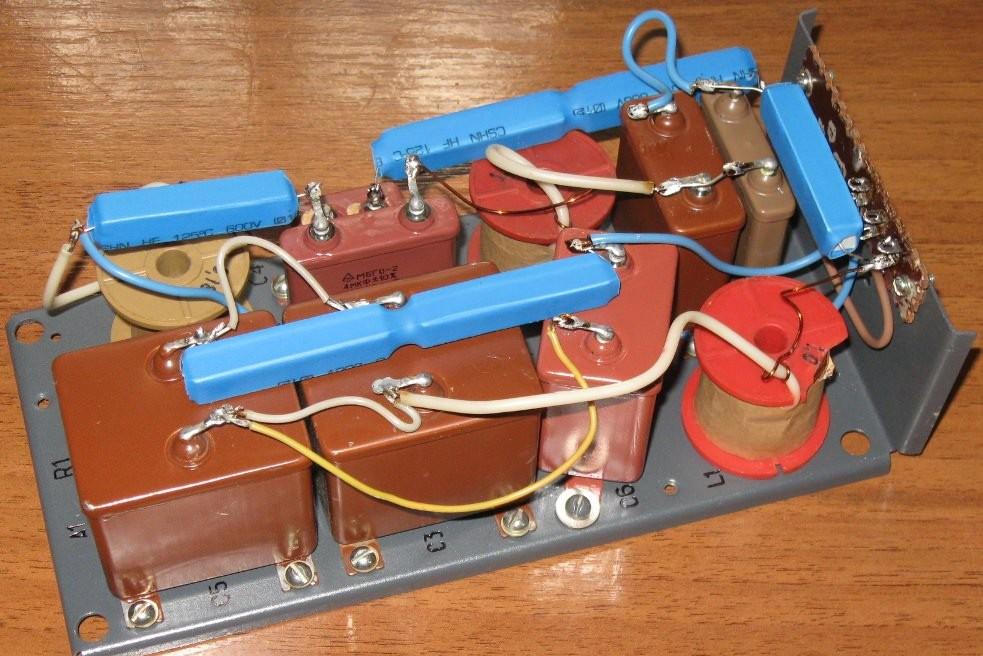

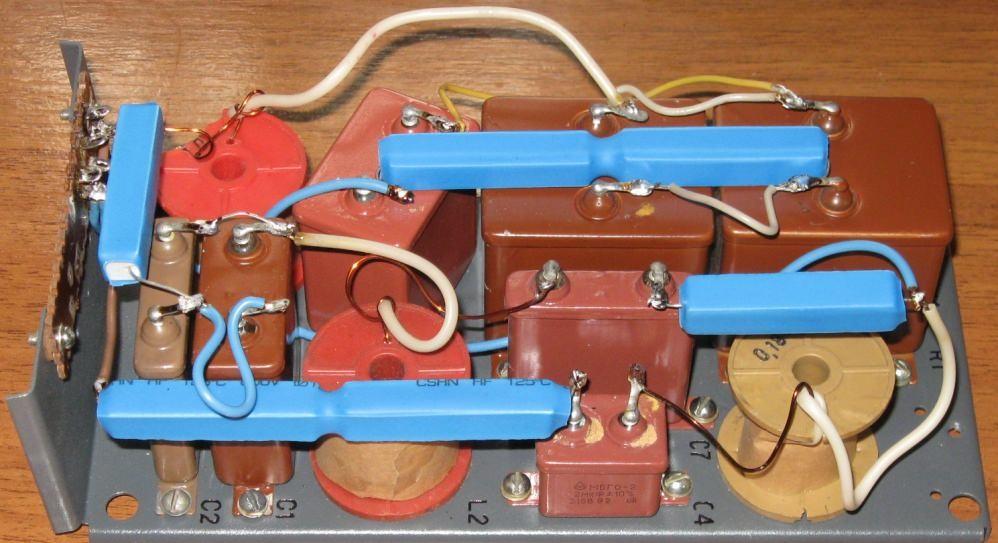

А здесь уже восстановленный, по заводской схеме. Конденсаторы стали в штатные места, а с резисторами пришлось немного повозиться. В пайке важно залить контакт оловом, а не приклеить, но и не перегревать сильно. Еще раз убеждаюсь, что в разводке фильтра лучше использовать одножильный провод в лаке.

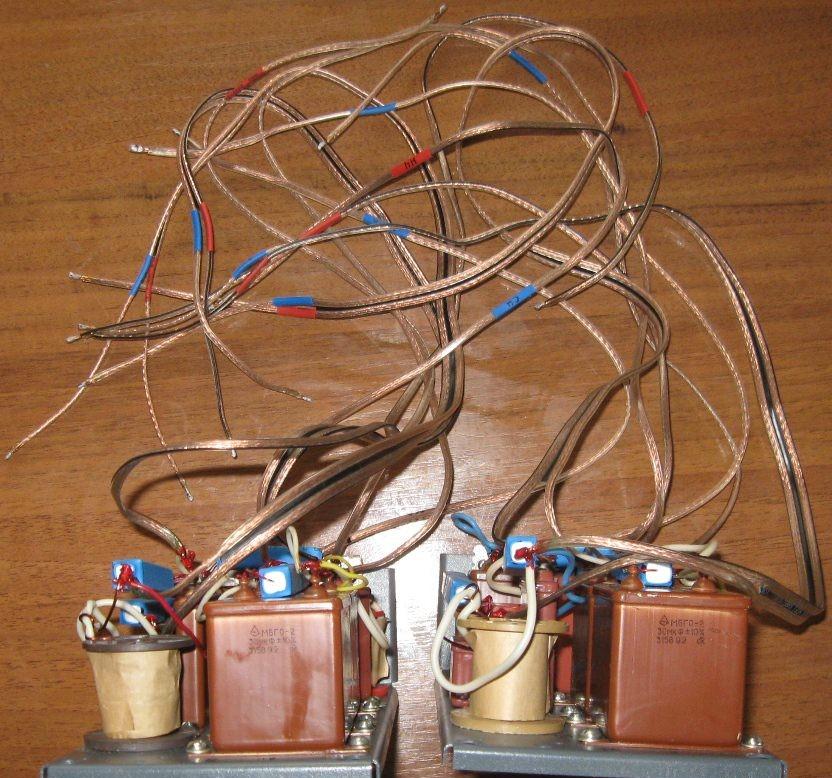

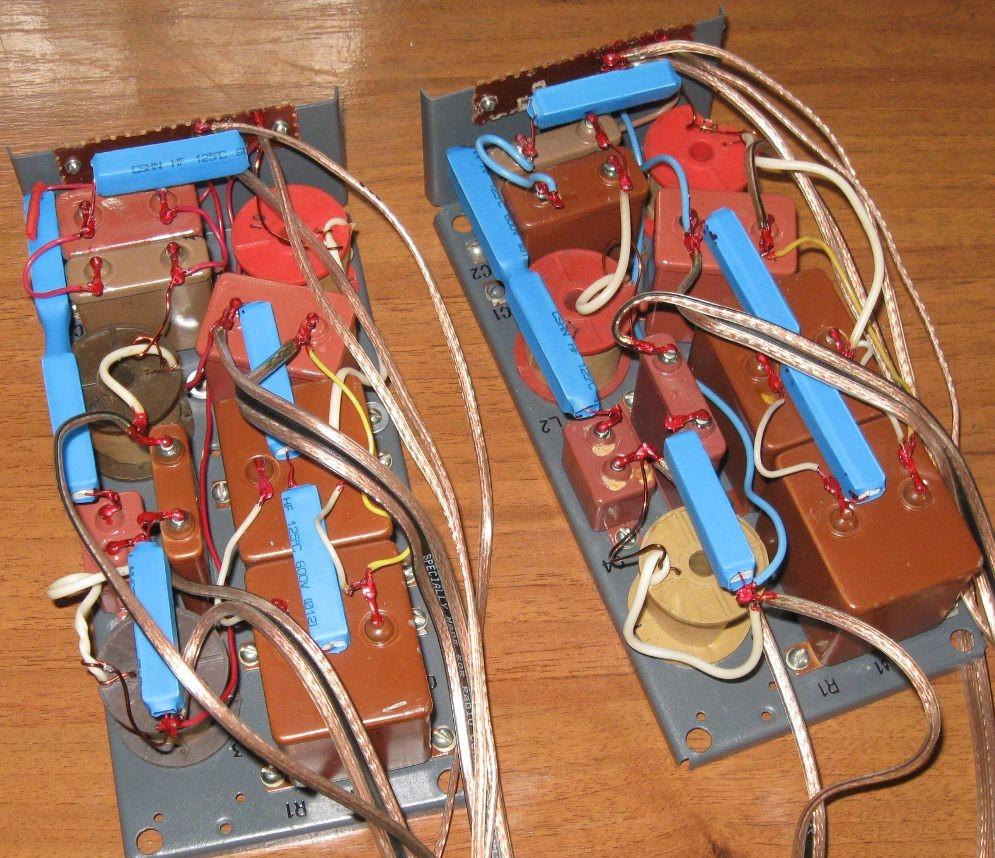

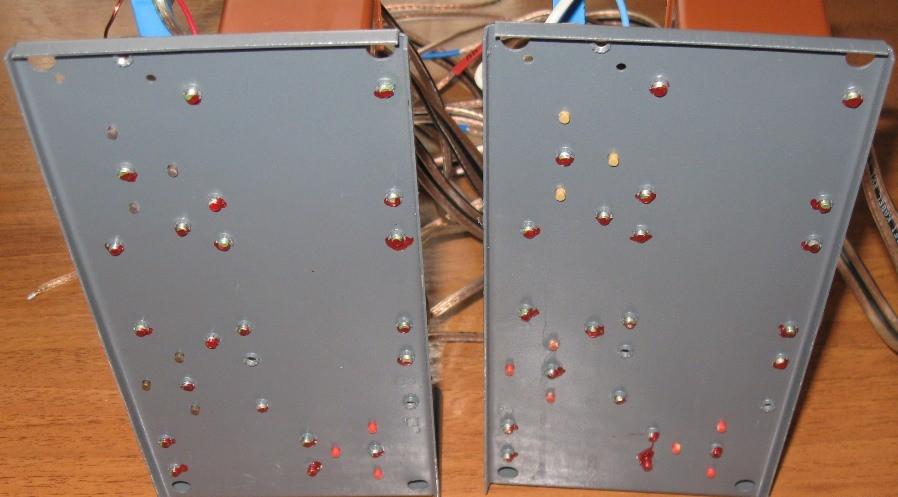

Место пайки вытер от флюса и покрыл лаком. Провода до динамиков вывел акустическим проводом. Концы проводов залудил. чтобы облегчить пайку при установке:

В нас на одном фильтре 4 пары жил: 1 – вход фильтра, 2 – выход на НЧ, 3 – выход на СЧ, 4 – выход на ВЧ. Плюс и минус помечена соответствующим цветом, на котором маркером написано что и куда. Причем плюс и минус здесь помечен как выход из фильтра, а не как подключение к динамикам. СЧ и ВЧ включается в противофазе, т.е. плюс идет на минус и наоборот. Впрочем на схеме все указано:
