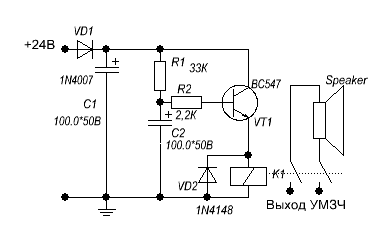

Эта простая схема узла задержки включения громкоговорителей, позволяет в момент включения питания усилителя мощности ЗЧ избежать щелчков в АС. Время задержки включения 5с, но изменив номинал С2 можно увеличить или уменьшить время задержки включения громкоговорителей.
Элементы
C1 100 мкФ 50V
C2 100 мкФ 500V
VD1 1N4007
VD2 1N4148
VT1 BC547
R1 33 кОм 0,25 Вт
R2 2,2 кОм 0,25 Вт
РЕЛЕ — 24 В постоянного тока, c сопротивлением катушки не меньше 300 Ом
Когда на вход узла подается переменное или постоянное напряжение, начинает заряжаться С2 через R1. Как только напряжение на С2 определенного уровня, откроется транзистор VT1 подав напряжение на катушку реле. Можно использовать реле с несколькими контактными группами, например для стерео усилителя.
Источник — http://skemarangkaian.com
