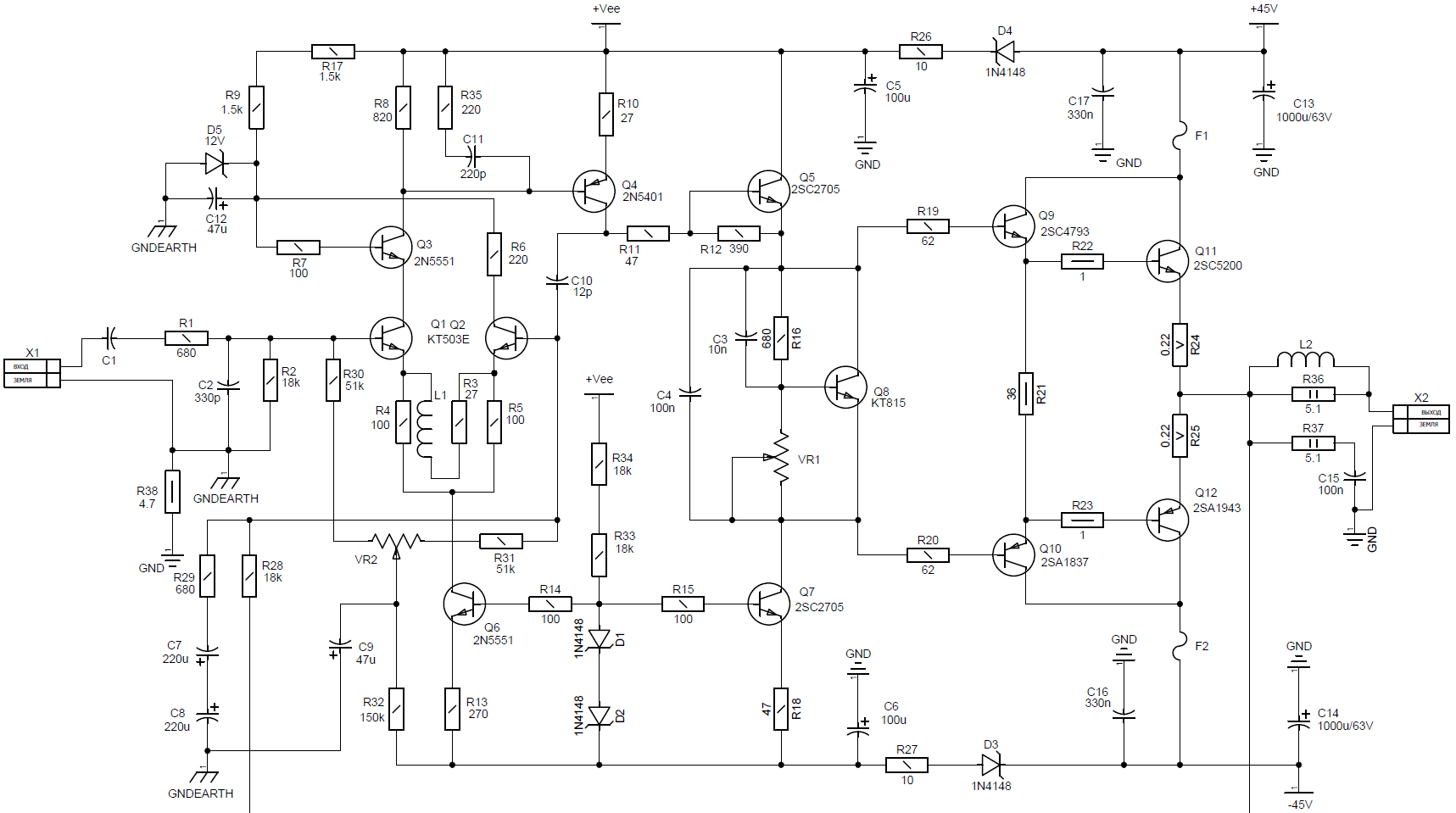

Усилитель Шушурина на импорте (2010 mod)

Технические характеристики:

Номинальная выходная мощность на нагрузке 8 Ом: 50 Вт
Неравномерность АЧХ в диапазоне 15 – 25000 Гц: 1 дБ
Номинальное выходное напряжение: 20 В
Номинальное входное напряжение: 0,775 В
Относительный уровень помех: -78 дБ
Входное сопротивление: 16 кОм
Выходное сопротивление (на частоте 1000 Гц): 0,07 Ом
Коэффициент демпфирования при нагрузке 8 Ом: 58 дБ
Мощность, потребляемая от источника питания: 72 Вт

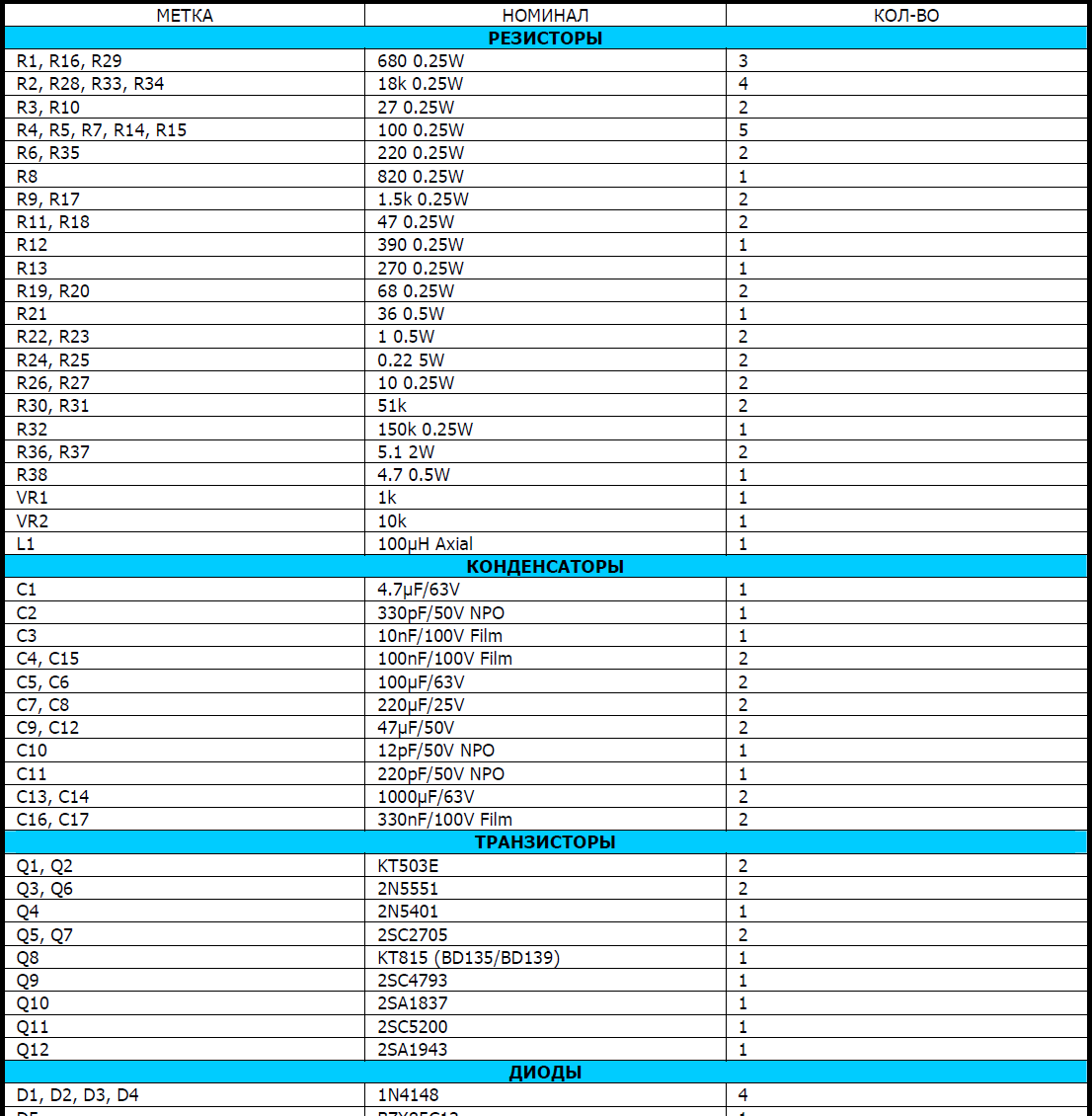

Список необходимых деталей:

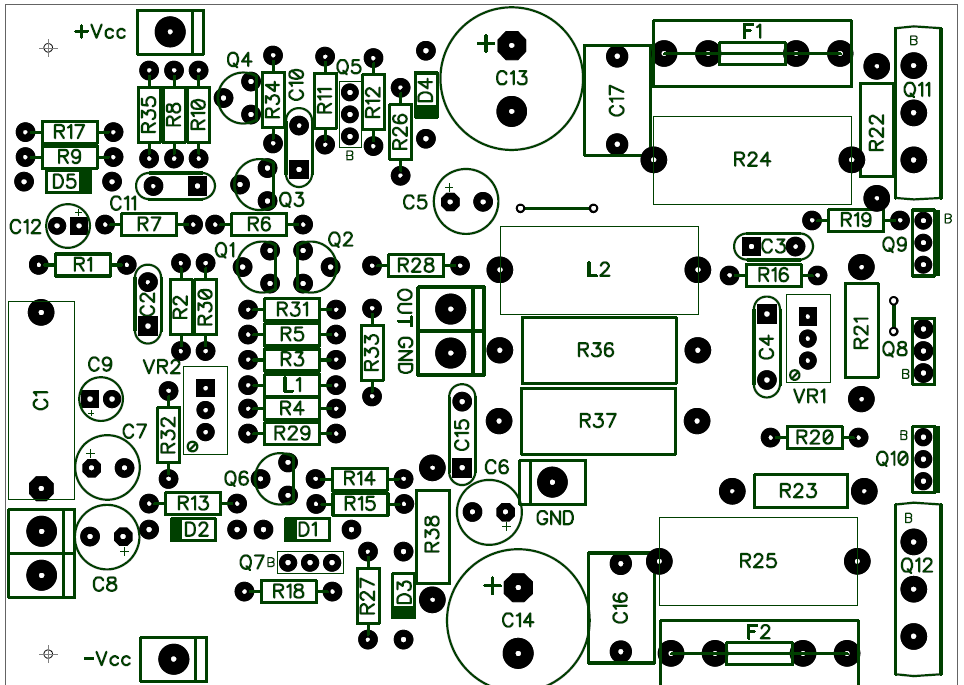

Монтажная плата:

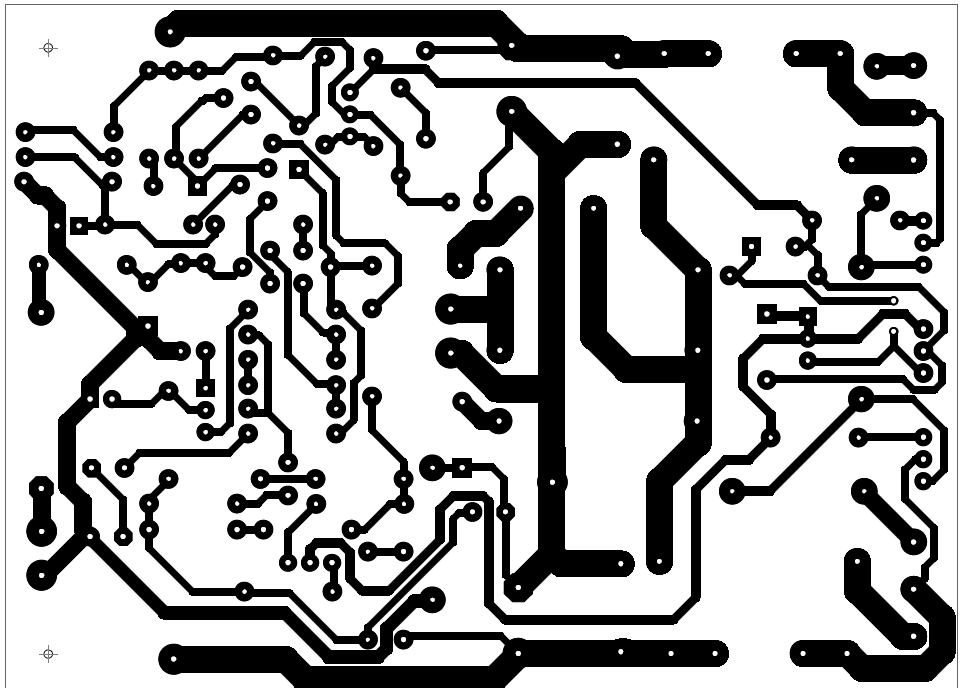

Печатная плата:

Автор: 25602 (vano25602@gmail.com)
