Усилитель на TDA2030 (18 Вт/4 Ом)

Усилитель на интегральной микросхеме TDA2030, так же аналоги данной микросхемы А2030Н, В165, ECG1376, ECG1378, ECG1380, TDA2006, TDA2030A, TDA2030, TDA2040, TDA2051. Позволяет без особых вложений получить звук усилителей ценовой категории до 00-150. Подробнее о возможностях микросхемы TDA2030 вы можете почитать в этой статье: возможности TDA2030.

Основные характеристики:

Напряжения питания: от ±4.5 до ±25 В

Потребляемый ток (Vin=0): 90 мА макс.

Выходная мощность:

18 Вт тип. при ±18 В, 4 Ом и d = 10 %

14 Вт тип. при ±18 В, 4 Ом и d = 0.5 %

Номинальный частотный диапазон: 20 – 80000 Гц

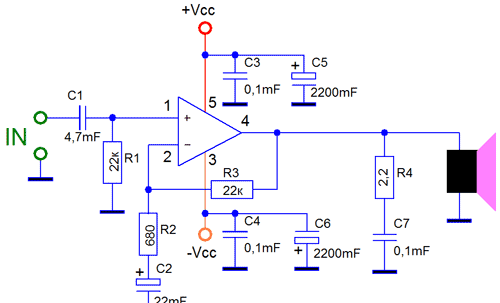

Схема усилителя принципиальная:

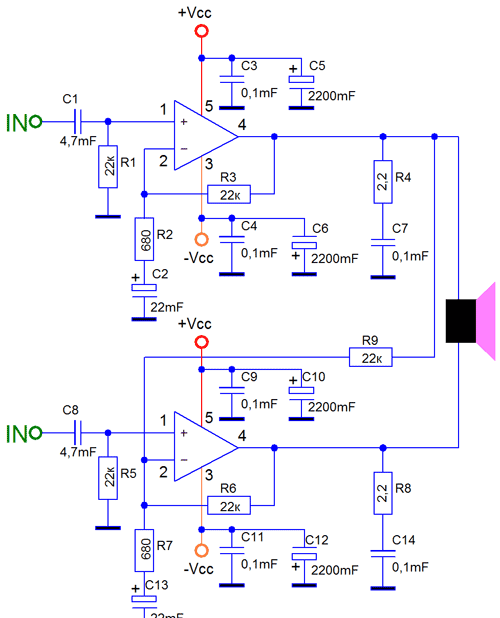

Мостовая схема:

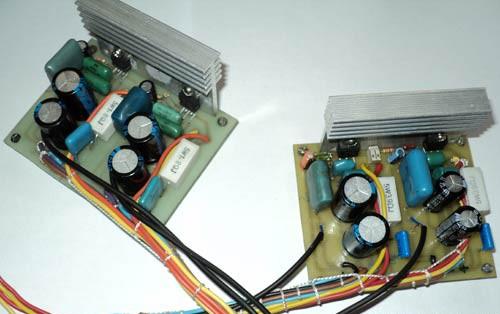

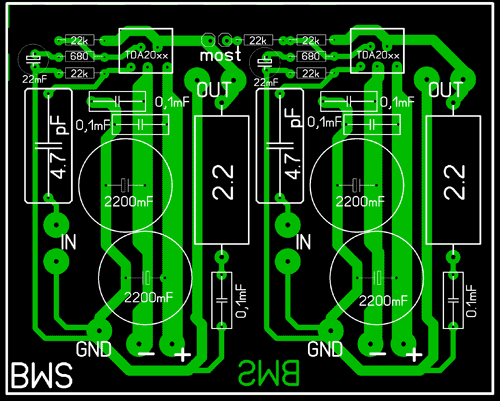

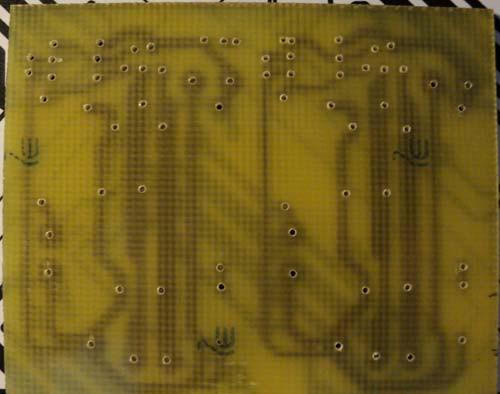

Печатная плата, была спроектирована для стерео/моно включения, что позволяет без особых проблем использовать её как для сателлитов так и для сабвуферного канала. Воспроизводит низкие частоты очень хорошо.

Необходимые детали (на одну плату):

 – два конденсатора керамических по 4,7мкФ (желательно К73-17)

 – шесть конденсатора керамических по 0,1мкФ

 – четыре конденсатора электролитических по 2200мкФ

 – два конденсатора электролитических по 22мкФ

 – пять резисторов по 22кОм

 – два резистора по 680Ом

 – два резистора по 2,2Ом, мощностью 5Вт

 – две микросхемы

Общая стоимость такого усилителя составляет примерно 200руб.

Печатная плата в формате LAY

Автор работы: Бугаев Владимир (INZHENER)
