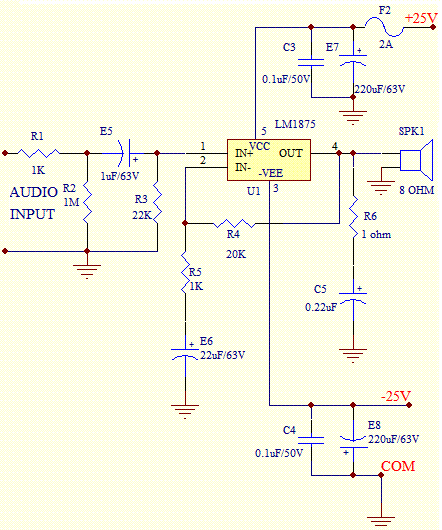

poweramplifierschematic888888888888

Этот усилитель мощности звука основан на модуле усилителя LM1875 от National Semiconductor. Данная микросхема способна развивать мощность до 30W при Rн=8 Ом и двух полярном питании ±30V DC. Микросхема обладает защитой от тепловых перегрузок и КЗ, данная микросхема с стандартном включении имеет минимум внешних элементов, не чувствительна к колебаниям питающего напряжения и имеет низкую стоимость.

Источник — http://www.electronics-lab.com
