50W Усилитель мощности с выходным каскадом на полевых транзисторах K1058 + J162 достаточно прост. В усилителе используется двух полярное питания +/-35В на 2А. Полевые транзисторы K1058 и J162 должны быть установлены на радиаторе.

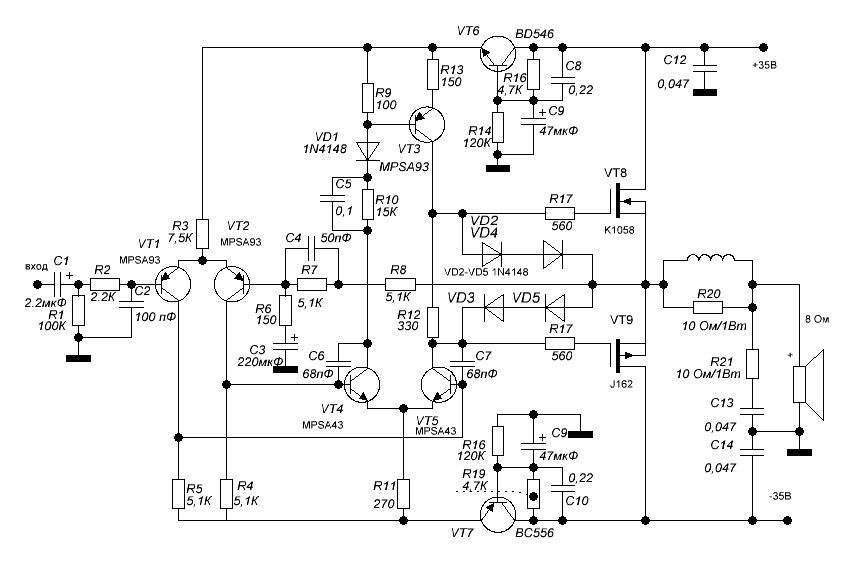

06770199

Характеристики усилителя мощности:

  • Выходная мощность на частоте 1 кГц 50Вт на 8 Ом нагрузке и 88Вт на 4 Ом нагрузке
  • Неравномерность АЧХ — 1 дБ в диапазоне 20-50,000 Гц
  • КНИ 20Гц-20кГц не более 0,05%
  • скорость нарастания выходного сигнала 20В/мкс
  • Коэффициент усиления 50
  • Отношение сигнал-шум 88 дБ
  • Входное напряжение для максимальной мощности 100 мВ

Входной сигнал проходя через C1 поступает на фильтр нижних частот собранного на элементах R2, C2. Транзисторы  VT1 (MPSA93), VT2 (MPSA93) и VT4 (MPSA43) VT5 (MPSA43) — усилитель входного сигнала, с входным сигналом быть достаточно сильным, чтобы нагрузить выходные полевые транзисторы(VT8, VT9)

Диоды (1N4148) VD2, VD3, VD4, VD5  схема защиты выходных транзисторов.
VT6 (BC546), VT7 (BC556) стабилизаторы напряжения для предварительного усилителя. Необходим для фильтрации напряжения питания, предотвращает шумы, которые могут наведены от общего источника питания +/-35В.
