УНЧ на TDA1516

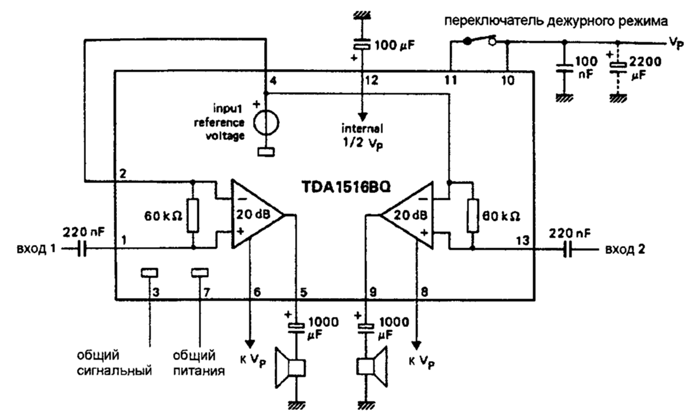

Принципиальная и электрическая схема УНЧ на TDA1516, инструкция как подключить.

Напряжение питания 6…18В
Максимальный потребляемый ток 4А
Выходная потребляемая мощность при Uп=14,4В КНИ=0,5%:
Rн=2Ом — 7,5Вт
Rн=4Ом — 5Вт
Выходная потребляемая мощность при Uп=14,4В КНИ=10%:
Rн=2Ом — 11Вт
Rн=4Ом — 6Вт
Ток покоя — 30мА
