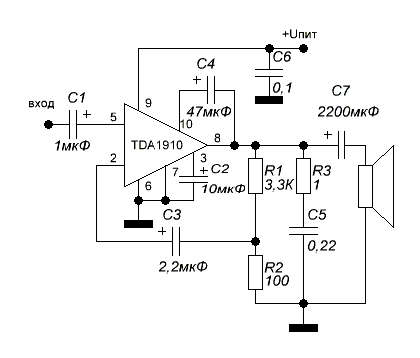

На рисунке показана схема простого высококачественного усилителя низкой частоты выполненного на ИМС TDA1910, способного развивать выходную мощность до 17,5 Вт на нагрузке 4 Ом и напряжении питания 24 В или 10 Вт на нагрузке 8 Ом. Напряжение питания усилителя однополярное и может быть в пределах от 8 до 30 В. Ток покоя усилителя менее 35 мА. КНИ не более 0,2%. Максимальный ток потребления 3 А.
