Основные технические данные:
Макс мощность 200Вт
Номинальная выходная мощность — 170Вт(Кгармоник0,5%)
Номинальное Uвх — 500мВ
Сопротивление нагрузки — 8 Ом
Диапазон воспроизводимых частот 20-20000Гц
Уровень собственных шумов — 90дБ

082956187623158763215782

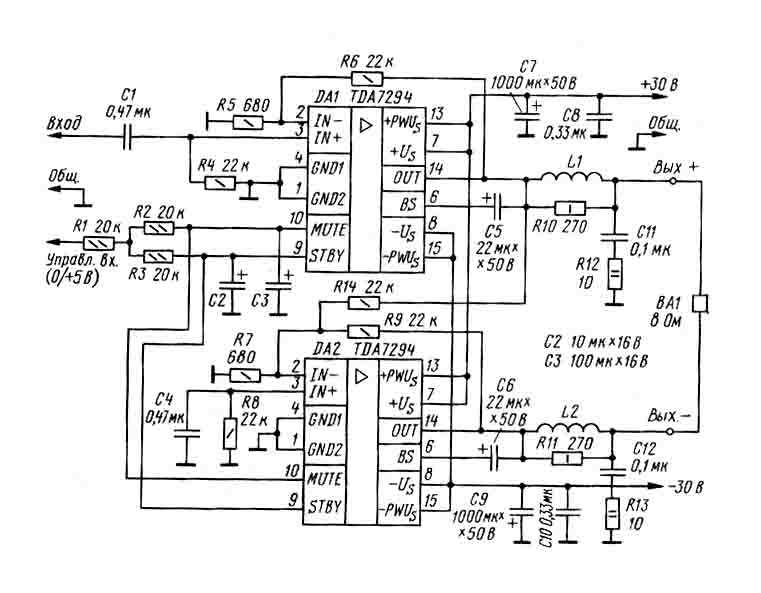

Схема очень проста и в описании не нуждается.
Детали:
  • дроссели L1 и L2 бескаркасные 15-20 витков провода диаметром 1 мм, на оправке 8-10мм.
  • Радиатор охлаждения площадью не менее 2000-3000 кв см.( рекомендую использовать кулер от ПК — радиатор в три раза меньше)

Литература — Радио 1-2006 стр 20
