10 Ватт

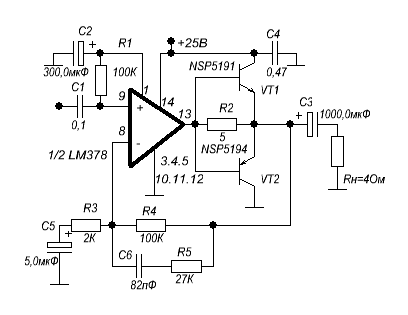

77756675645678888768756756

VT1 можно заменить на КТ817В, VT2 — КТ816В, микросхему можно заменить на К157УД1

УМЗЧ на 40Вт/8Ом или 60Вт/4Ом
877646534546778787876786

1. Тепловое сопротивление радиаторов для BD348 и BD349  равно 50°С/Вт, а для транзисторов BD351 и BD350 — 3,9°С/Вт.
2. Можно заменить 1N4004 на КД208, BD349 на КТ817Г, BD348 на КТ816Г,  BD350 на КТ818М, BD351 на КТ819М.
3. Все резисторы МЛТ-0,25 или ВС-0,25 кроме тех которые указаны синим цветом на схеме.

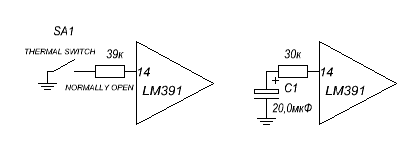

4. Дежурный режим, на первом рисунке показан вариант использования дежурного режима, на втором рисунке использован вариант подключения защиты от щелчков в АС во время подачи питания на усилитель.

564543543675766578687687

Простой УМЗЧ на 12Вт с двух полярным питанием

554563542547868687

Схема УМЗЧ на 12Вт аналогична первой схеме на этой странице, с одним лишь отличием — использование двух полярного питания +/-13В, что позволило обойтись от выходного электролитического конденсатора. Данный усилитель обладает низким КНИ, прост в сборке и практически не нуждается в наладке.

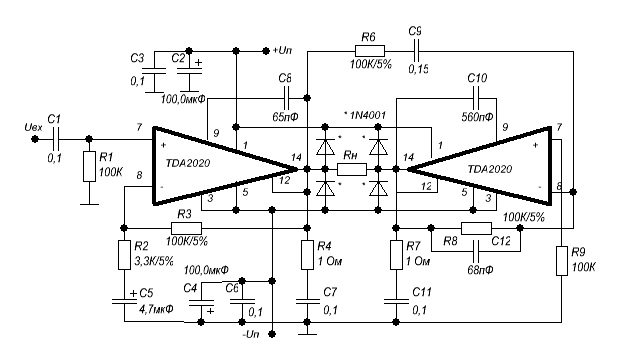

Мостовой усилитель на TDA2020 24Вт
 0978755644578678688677678678 (1)

Выходная мощность усилителя 24Вт при двухполярном питании +/-14В, Rн=8 Ом, КНИ менее 1%.

Справка — TDA2020
Фирма производитель — PHILIPS
Напряжение источника питания номинальное ±17В
Напряжение источника питания минимальное ±5В
Напряжение источника питания максимальное ±22В
Выходная мощность, Вт  20
КНИ  10% при максимальной мощности
Максимальный выходной ток  3,5мА
Номинальный ток потребления 60мА
Эффективное значение шума на выходе  4мкВ
Входное сопротивление  5МОм (без учета внешних подключений)
Тепловое сопротивление 3 Вт/C°
Коэффициент усиления по напряжению 30 дБ
Сопротивление нагрузке 4 Ом

Усилитель на 50Вт

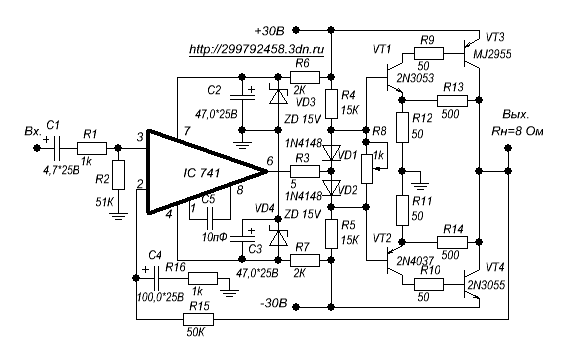

87654655344875676578878767867

На рисунке представлена простая схема усилителя мощности построенного на элементах: 741, 2N3053, 2N4037, 2N3055 и MJ2955 которые обеспечивают выходную мощностью 50 Вт на 8Ω нагрузке.
Источник питания должен выдавать +/-30В/3A  для моно усилителя или 5А для стерео.
