Телефонный аппарат системы МБ Уфимского радиозавода

Здравствуйте. Рассмотрим телефонный аппарат 60-ти летней давности. Тема связана с аудио и напрямую с радио.

Красная Заря — советское, затем российское предприятие промышленности средств связи, телефонный завод в Санкт-Петербурге, Петрограде, Ленинграде. Преобразован из телефонной фабрики «Эрикссон», национализированной в 1919 году.

С 1919 года — Государственная Петроградская телефонная фабрика, входила в ГЭТЗСТ (Государственный электротехнический трест заводов слабого тока). В 1941 — 1942 гг. — завод эвакуирован в Москву, Уфу и Пермь. Так, в Уфе завод «Красная Заря» получил в своё распоряжение здание сельскохозяйственного института.

Рассматриваемый аппарат принадлежит Уфимскому радиозаводу, который был эвакуирован из Ленинграда в Уфу, т.е. дата выпуска припадает после 1942 года. Даты изготовления на самом аппарате не было найдено, но микрофонный капсюль МК-10 выпуска 1950 года. Можно предположить, что аппарату уже более 60 лет на момент 2015 года. Долгое время телефон лежал в заводском ящике и выглядит как будто его вчера сделали. Рассмотрим его в деталях.

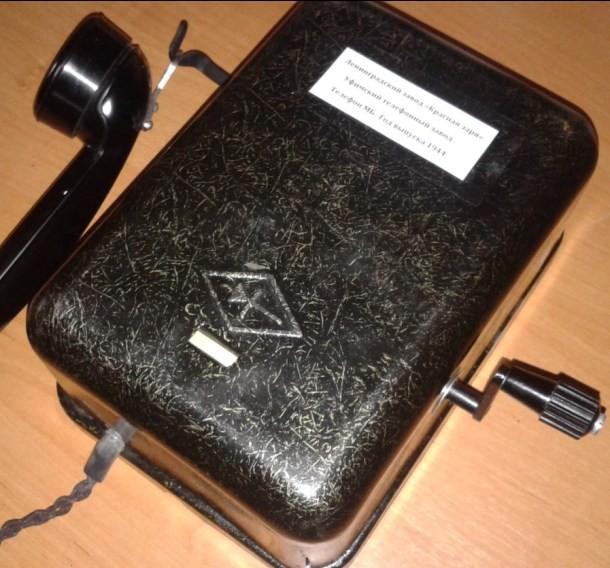

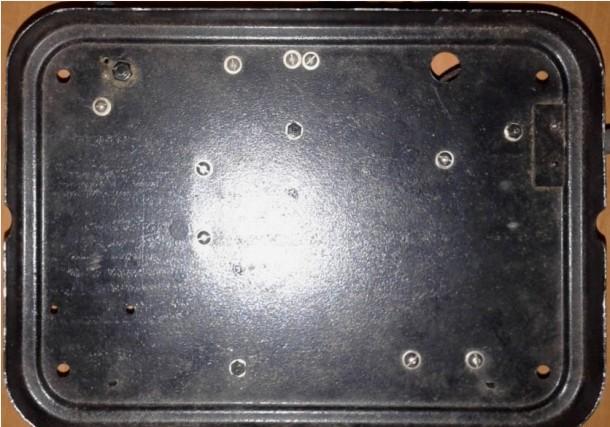

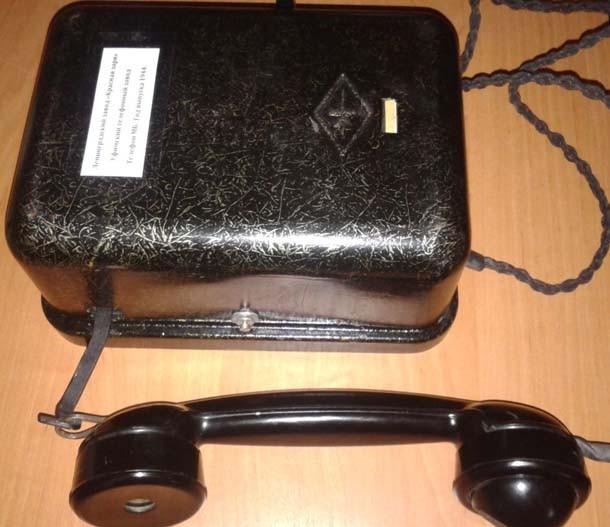

Поддон и крышка выполнены из металла.

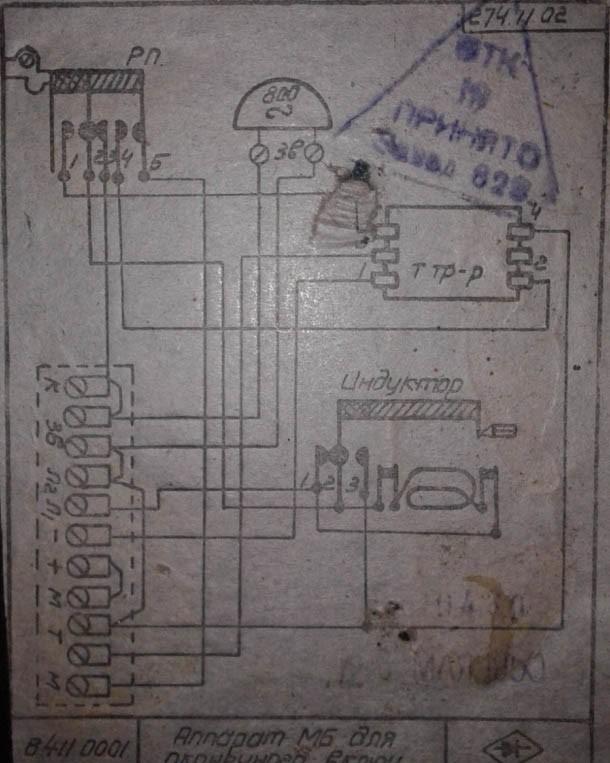

Электрическая схема на обратной стороне верхней крышки:

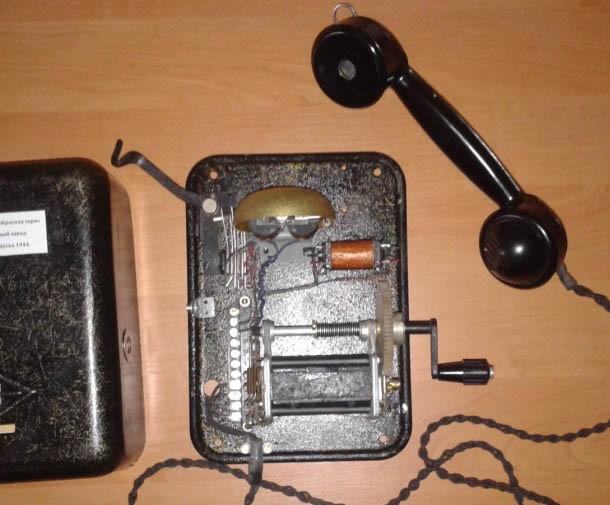

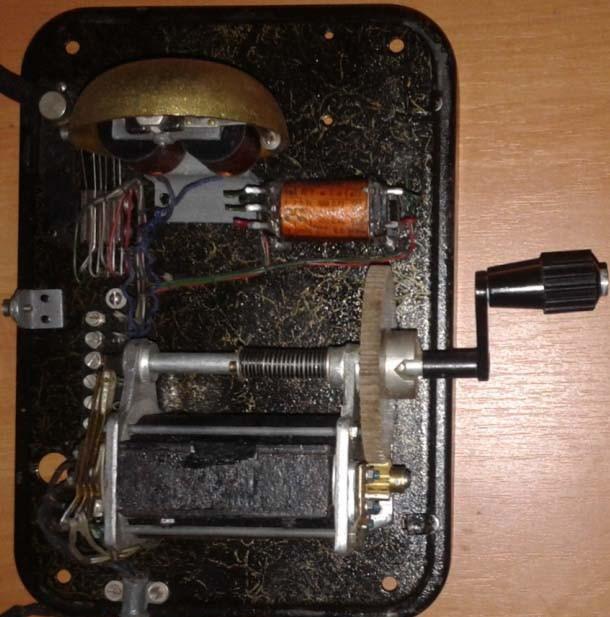

Без верхней крышки:

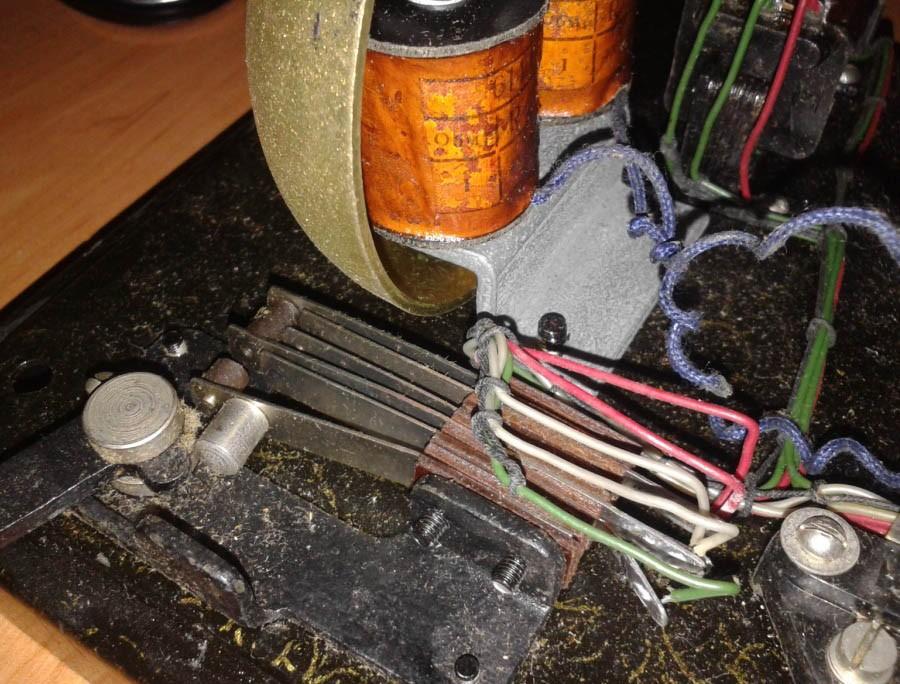

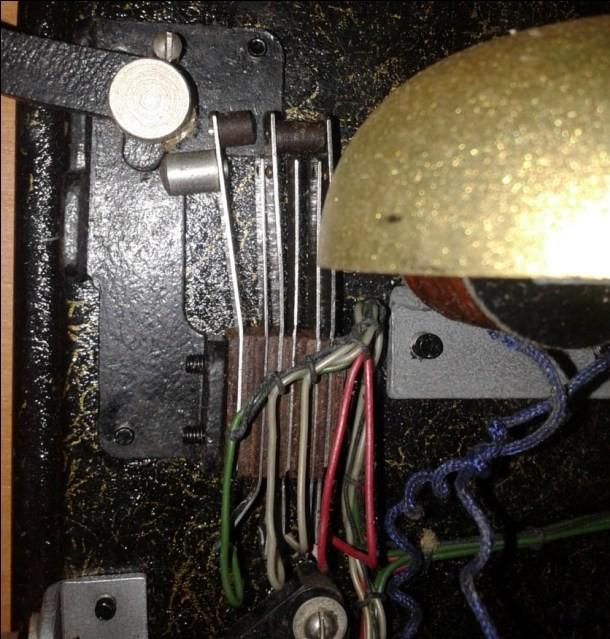

Контакты рычажного переключателя:

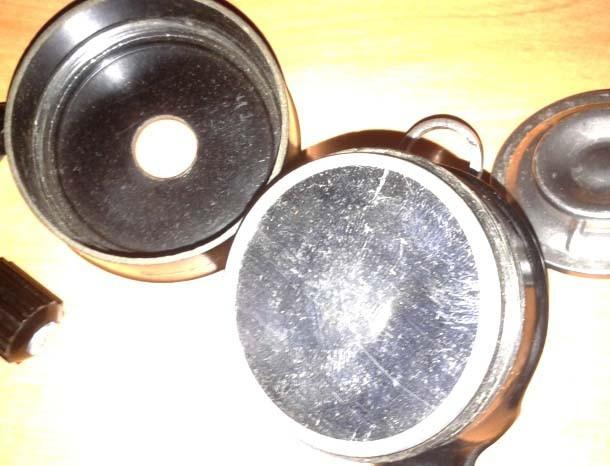

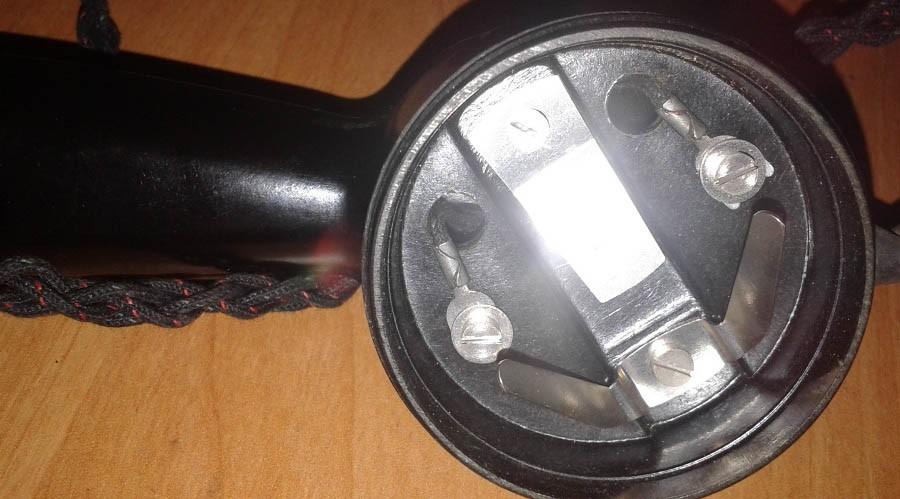

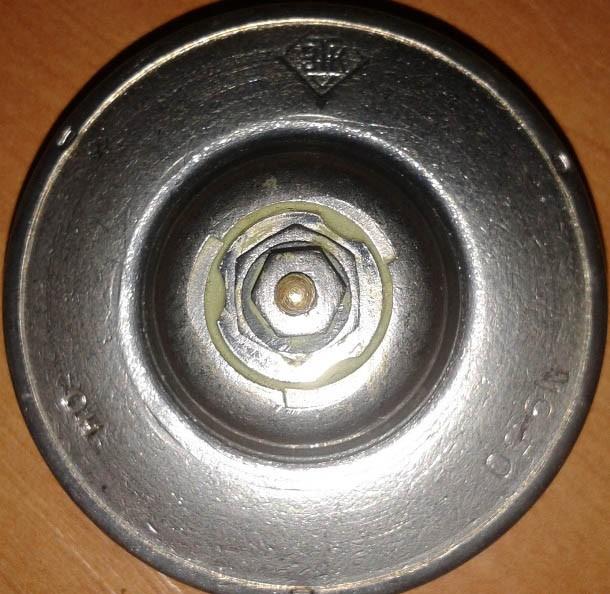

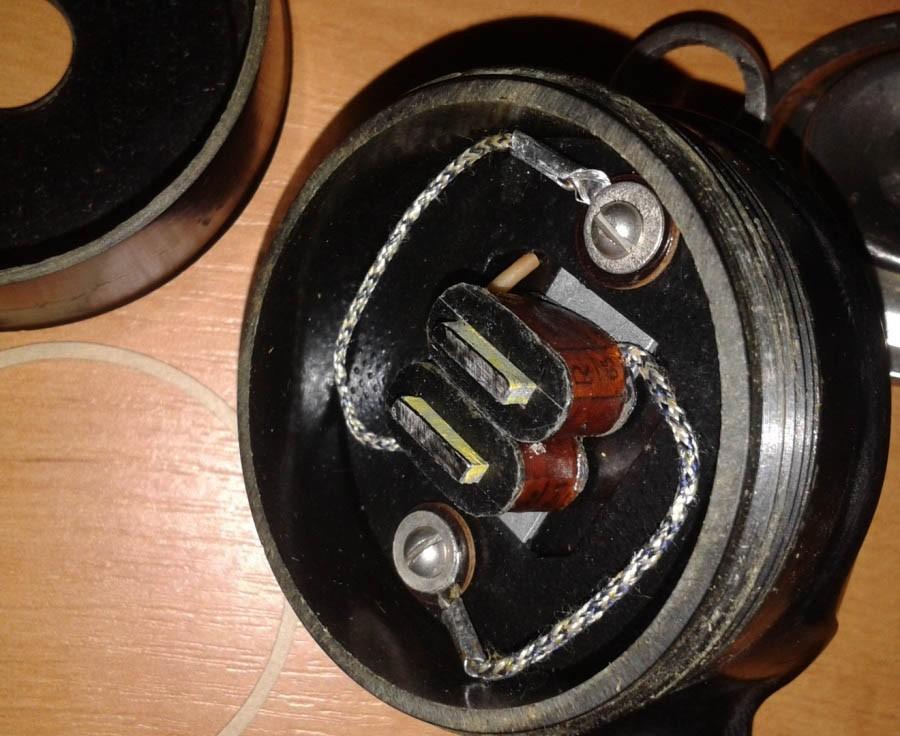

Телефонный и микрофонный капсюль. Шнур, подходящий к трубке, сплетенный из четырех жил в тканевой изоляции. Провод мягкий, не запутывается:

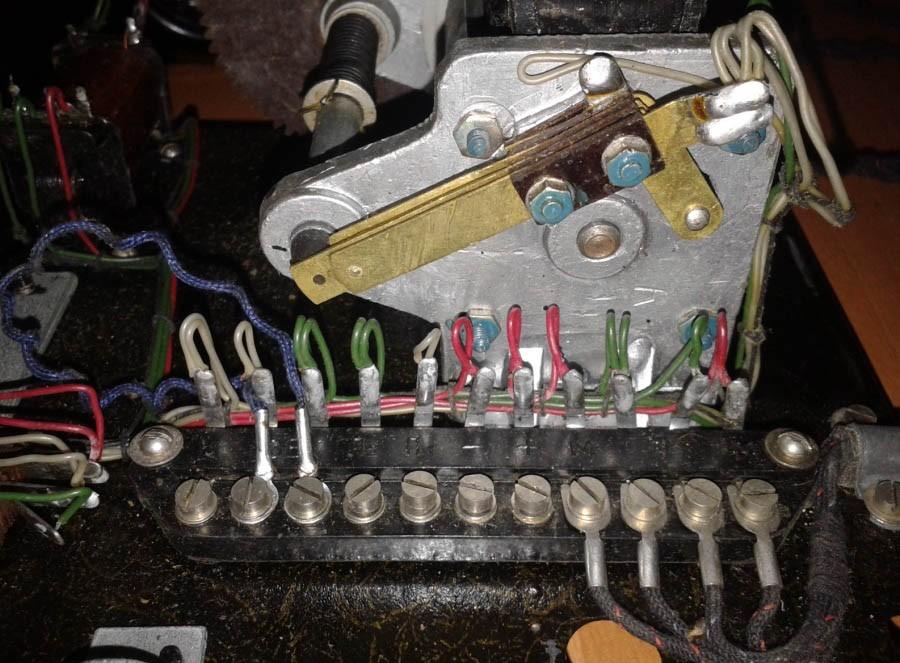

Клеммная колодка, обратите внимание на качество винтов. Звонок одночашечный:

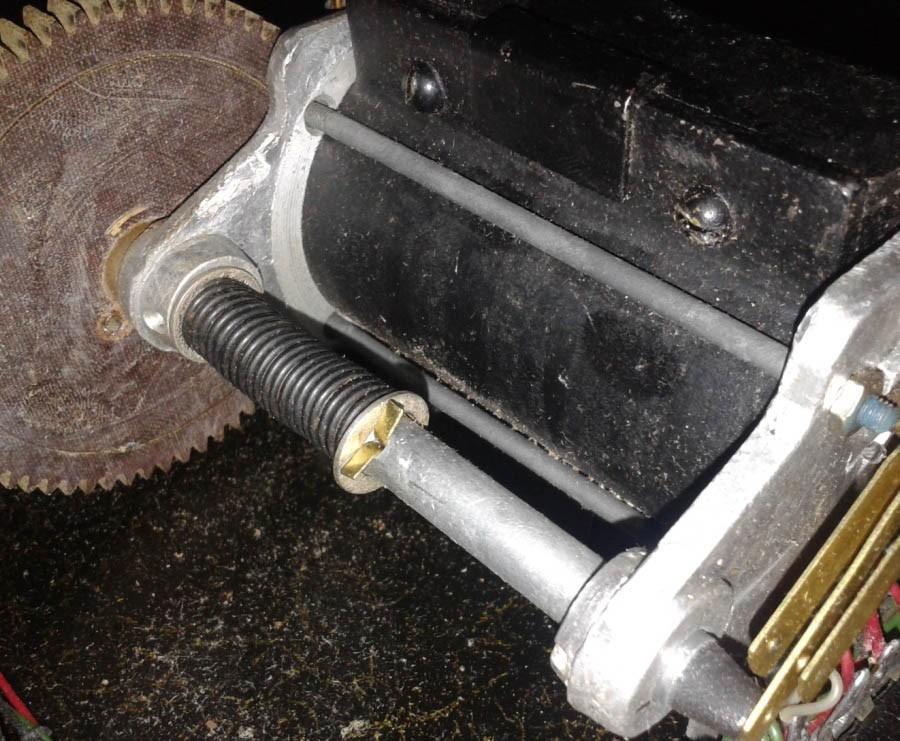

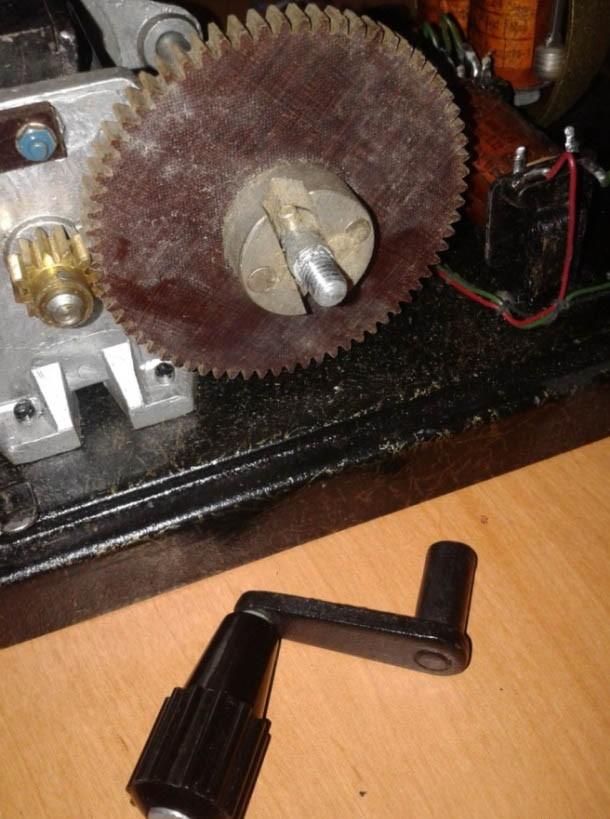

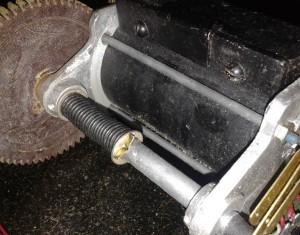

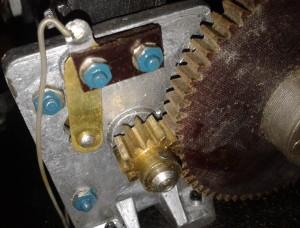

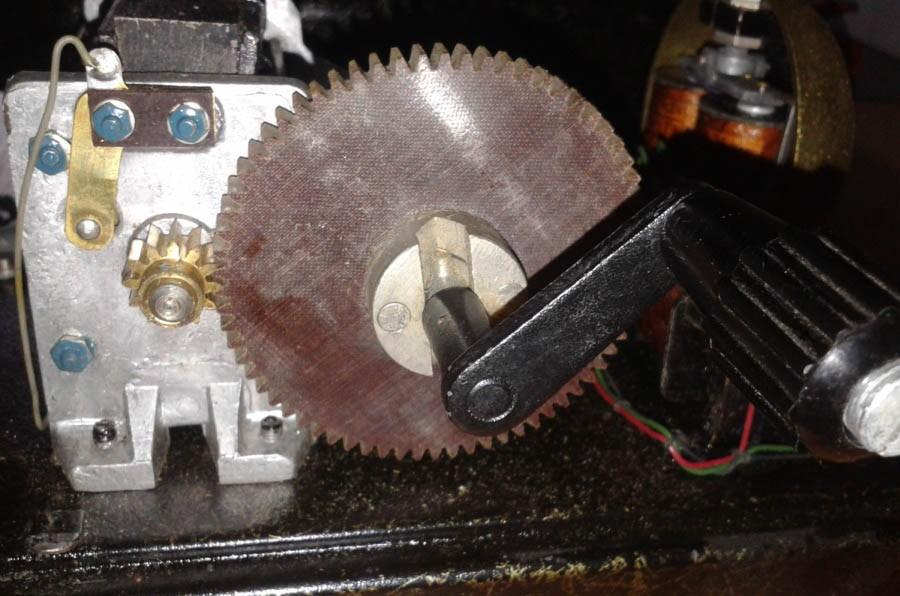

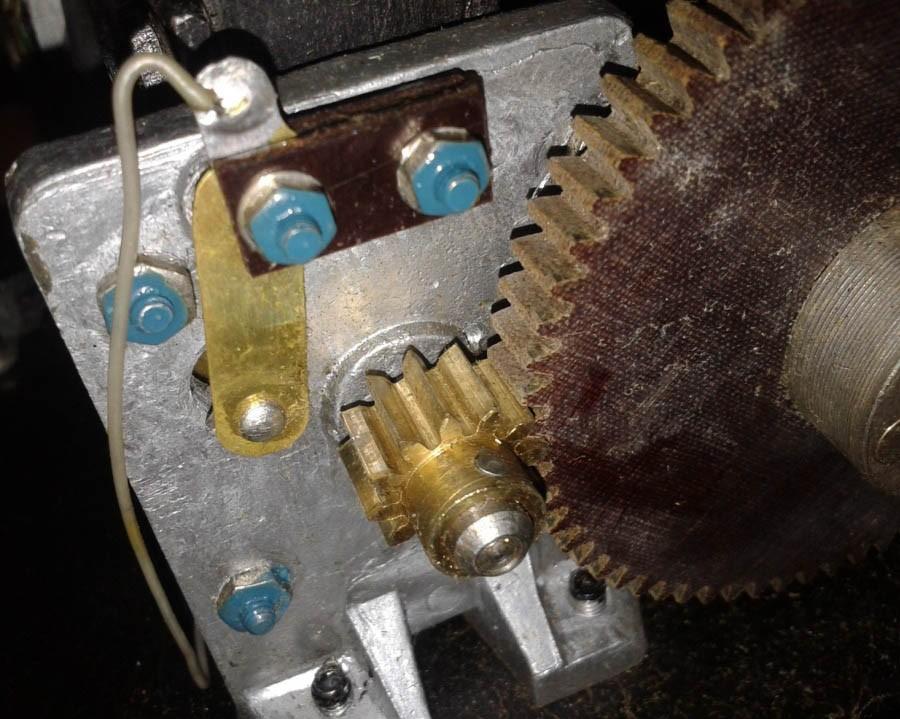

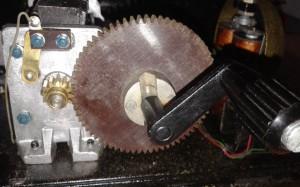

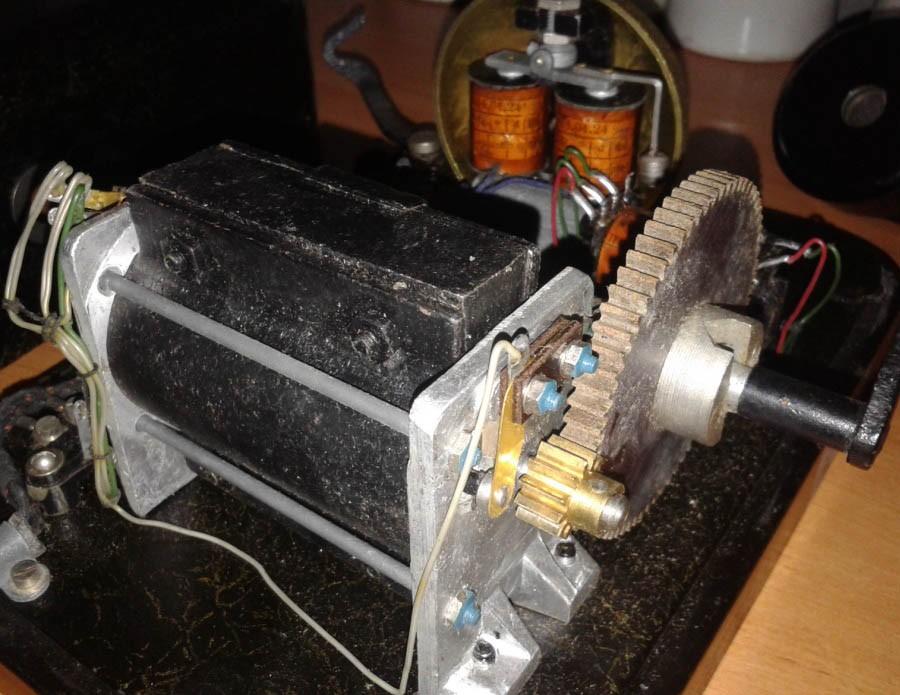

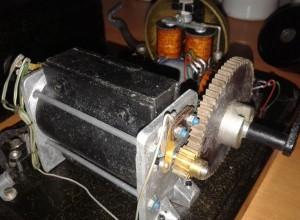

Индуктор. Боковые стенки алюминиевые, стянутые с помощью винтов. Первичная шестеренка для меньшего износа вторичной, выполнена из эбонита, вторичная – латунь. Ручка съемная, откручивается в противоположном направлении вращения.

У меня остались хорошие впечатления от данного телефонного аппарата. Во-первых раритет, а во-вторых вещь однозначно хорошая, практически вечная, сделано на совесть, жаль, что сейчас так не делают.
